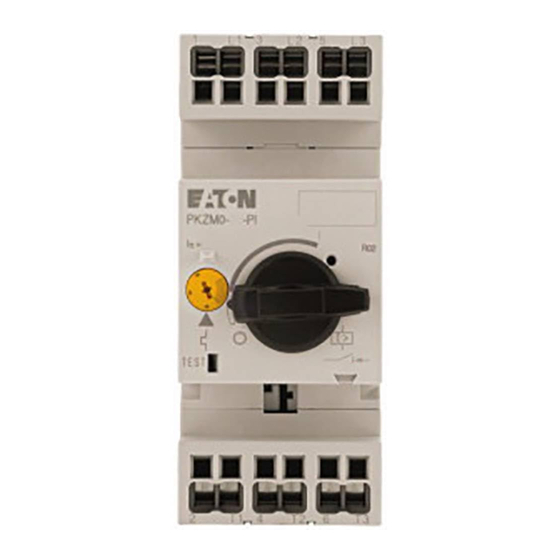

Eaton PKZM0 PI Series Instruction Leaflet

Instruction Leaflet
05/21 IL122024ZU
PKZM0-...-(T)-PI,
PKZM0-...-SPI32
XTPRPI, XTPRSPI32
© 2021 Eaton Industries GmbH
Eaton.com/documentation
Eaton.com/aftersales
Eaton.com/recycling
EU: Eaton Industries GmbH, Hein-Moeller-Straße 7-11, 53115 Bonn, Germany
UK: Eaton Electric Ltd., P.O. Box 554, Abbey Park, Southampton Road, Titchfield,
PO14 4QA, United Kingdom
①
②
①
①
②
3
1
2
4
2
1
3
0.5 x 3
DIN46228
⌀ 3 - 6 mm
(⌀ 0.12 - 0.25")
U-PKZ0-PI
A-PKZ0-PI
XTPAXUVRPI
XTPAXSRPI
NHI-E-PKZ0-PI
XTPAXFAPI
...A
CAUTION Manufacturer's
instructions for selecting overload and
short-circuit protection must be
followed. If an overload or fault current
interruption has occurred,
current-carrying components or the
controller should be examined and
replaced if damaged.
PKZM0-...
XTPR...
①
≧ 15 mm
(≧ 0.59")
② ≧ 55 mm
(≧ 2.17")
PKZM0-...-SPI32
1 - 6 mm
1 - 6 mm
DIN46228
UL AWG18 - 8
Cu 75 °C WIRE
PKZM0-...-PI, PKZM0-...-SPI32
2
1 - 6 mm AWG18 - 10
2
– AWG18 - 8*
1
1 - 6 mm 2 → DIN46228-1
2
2
1 x 1 - 6 mm → DIN46228-4
2
2 x 1 - 4 mm → DIN46228-4
–
2
1 - 10 mm 2
 
*
2
0.5 - 2.5 mm AWG20 - 12 2
– AWG20 - 14*
1 2
0.5 - 2.5 mm 2 → DIN46228-1
2
0.5 - 1.5 mm 2 → DIN46228-4
 
*
2
0.5 - 1.5 mm AWG20 - 14 2
AWG20 - 16*
–
1 2
2
0.5 - 1 mm
– 2
AGM2...-PKZ0-PI
XTPAXSATRPI
PKZM0-...-PI
PKZM0-...-SPI32
XTPRPI, XTPTPI,
XTPRSPI32
AVERTISSEMENT Il est impératif de
respecter les instructions du fabricant en
choisissant les dispositifs de protection
contre les surcharges et les court-circuits.
En cas de coupure due à une surcharge ou à
un courant de défaut, examiner les éléments
porteurs de courant et le contrôleur et les
remplacer s'ils sont endommagés.
L
I >
T
2
1.7 Nm
(15.1 lb-in)
2
PZ2
1.8 Nm
(16 lb-in)
2 3
a = 12 mm (0.47")
3
a = 10 mm (0.31")
3
a = 8 mm (0.31")
for Canada:
PKZM0+AK-PKZ0, XTPR...
with XTPAXLRH for use as
self protected combination
motor controller!
pour Canada:
PKZM0+AK-PKZ0, XTPR...
avec XTPAXLRH peut étre
employé comme
contrôleur de combinaison
a moteur auto-protégé.
NHI...-PKZ0-PI
XTPAXSAPI
