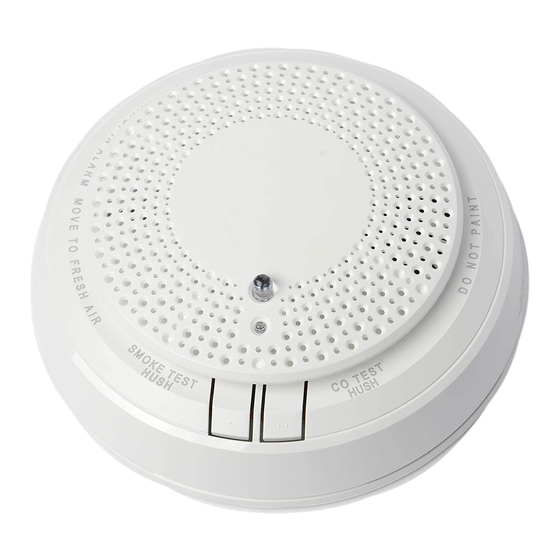

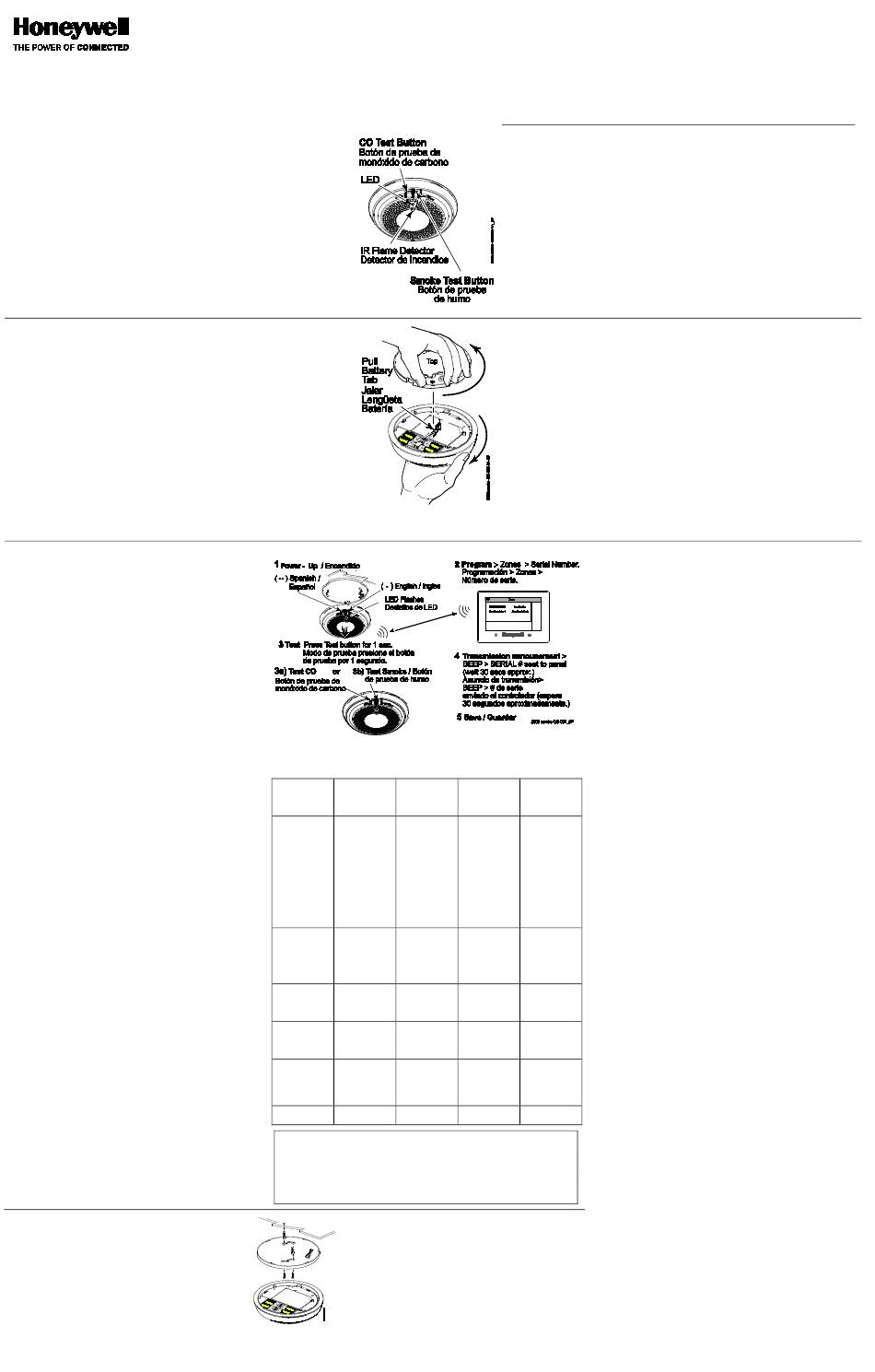

Honeywell 5800COMBO Quick Installation Manual

5800COMBO
Combination Smoke/Carbon Monoxide (CO) Detector / Combinación de detector de Humo/Monóxido de carbono (CO)
Quick Installation Guide
This device is intended for use with Honeywell controls that support 5800 series
devices.
The 5800COMBO features multi-criteria smoke sensing using a combination of
photoelectric, heat, IR flame flicker and carbon monoxide sensing. See Installation
Guide for more information.
See Honeywell Installation Guide (P/N 800-22142–
https://mywebtech.honeywell.com/) and the Limitations of Fire Alarm Systems Insert
(P/N 800-15144 12/15) and System Smoke Detectors Application Guide (P/N
SPAG9101 7/12).
LED INDICATORS
The 5800COMBO Smoke/CO detector has a multi-color top LED:
Green = Supervisory indication; blinks during power on, reset, and during normal
operation
Amber = Signal maintenance and trouble events
Red = Alarm condition (either Smoke or CO)
Side LED windows indicate alarms: red = smoke, blue = CO.
POWER UP and LANGUAGE SELECTION
• Remove battery pull tabs. Be sure batteries are seated properly to avoid a
low battery condition after 15 seconds.
• Upon power up, Green LED Blinks every 2 secs / Sounder is Silent. After
power up, the detector prompts for language selection.
• Select the desired language.
English: Press the Smoke (•) test button
Spanish: Press the CO (••) test button
RESETTING THE LANGUAGE (Default)
1. Press and hold both the Smoke and CO test switches simultaneously for
10 seconds, then release. The green light flashes rapidly.
2. Press and hold both buttons again for one second and release. The sensor
begins speaking a Welcome message.
3. Select the desired language by pressing the corresponding Smoke
(English) or CO (Spanish) test button.
ENROLLMENT
IMPORTANT NOTE: The Smoke and Carbon Monoxide (CO)
sensors each have unique serial numbers and must be enrolled
in separate zones.
Enroll the Smoke Sensor
1. Remove the detector from the base plate (tamper switch
must be faulted when enrolling).
2. Put the control panel in Zone Programming mode.
3. Assign a zone number for the smoke detector zone.
Loop = 1; Zone Type = 09 (Fire) or 16 (Fire with
Verification)
Input Type = 03 (Supervised RF)
When prompted for the serial number, press and release
the Smoke Test button for 1 second. The sensor sends two
transmissions for enrollment. Alternatively, you can
manually enter the smoke sensor serial number found on
the unit's label.
4. If Maintenance monitoring is desired:
VISTA-15P/20P/21iP, LYNX Touch, & Lyric:
Assign a separate zone number using the Smoke
Detector serial number.
Loop = 2 (maintenance); Zone Type = choose a zone
type based on desired operation
Monitor, or Auxiliary)
Input Type = 03 (Supervised RF)
VISTA-128/250 Series: Enable "Smart Contact" option in
zone programming menu for the assigned smoke detector
zone.
5. If Low Temperature monitoring is desired, program a
separate zone for the smoke detector serial number.
Loop = 3; Zone Type = choose a zone type based on
desired operation (ex.24 hr Trouble, Monitor, or Auxiliary)
Input Type = 03 (Supervised RF).
WARNING: The fire protection zone must always be enrolled
as Loop 1. Otherwise, fire alarms will not be reported by the
control.
Enroll the CO Sensor
1. Remove the detector from the base plate.
2. With the control panel in Zone Programming mode, assign
a zone number for the CO detector zone.
Loop = 1; Zone Type =14 (CO alarm); Input Type = 03
(Supervised RF)
When prompted for the serial number, press and release
the CO Test button for 1 second. The sensor sends two
transmissions for enrollment. Alternatively, you can
manually enter the CO sensor serial number, which is the
smoke serial number plus 1 (ex. if smoke s/n is 0000781,
the CO s/n is 0000782).
3. If End-of-Life monitoring is desired:
VISTA-15P/20P/21iP, LYNX Touch, & Lyric: automatically
sent
VISTA-128/250 Series: program a separate zone for the
CO serial number.
Loop = 2; Zone Type = choose a zone type based on
desired operation (ex.24 hr Trouble or Auxiliary); Input
Type = 03 (Supervised RF)
MOUNTING
After enrolling and before mounting
permanently, conduct Go/No Go tests (see
controller's instructions) to verify adequate
signal strength. Adjust the device location and
orientation as necessary.
Repeat steps 2-5 for all applicable sensor zones /
Repita pasos 2-5 para todas las zonas de detección aplicables.
Operation Modes / Modos de operación
(ex.24 hr Trouble,
MODE / MODO
Power Up /
Encendido
Normal
(Standby) /
Estado normal
Smoke Alarm /
Alarma de humo
Thermal Alarm /
Alarma termal
Blink Red every 10
CO Alarm / Alarma
de monóxido de
carbono
Powered Down /
Apagado
TO SILENCE THE DETECTOR
Press the test switch. The detector sounds again after 5 minutes if the
alarm condition continues.
PARA SILENCIAR EL DETECTOR
Presione el interruptor de prueba. El detector volverá a sonar después
de 5 minutos si continúa la condición que originó la alarma.
OPEN / ABIERTO
LED Windows
Status LED
Sounder /
(Side) / Ventana
(Top) /
del LED Sonador
Estado del LED
(Lateral)
Blink Green, every
2 secs/ Parpadea Dark / Silent /
verde cada Apagado Silencio
2 segundos
Single Blink
Green
every 10 sec / Dark / Silent /
parpadeo verde Apagado Silencio
cada 10
segundos
Blink Red every 10
secs / parpadeo Blink Red /
Temp-3
rojo cada 10 Parpadeo rojo
segundos
Blink Red every 10
secs / parpadeo Blink Red /
Temp-3
rojo cada 10 Parpadeo rojo
segundos
secs / parpadeo Blink Blue /
Temp-4
rojo cada 10 Parpadeo azul
segundos
Dark / Dark / Silent /
Apagado Apagado Silencio
MONTAJE
Una vez enrolado y previo a su montaje
permanente, realice pruebas de Va/No Va
(vea las instrucciones del controlador) para
verificar la intensidad adecuada de la señal.
Ajuste la ubicación y orientación del
dispositivo según ea necesario.
Guía Rápida de Instalación
Este producto está diseñado para ser usado en controladores Honeywell que
soportan dispositivos de la serie 5800.
El sensor 5800COMBO incluye múltiples criterios de detección de humo usando una
combinación de detección fotoeléctrica, calor, flama y de monóxido de carbono. Vea
la guía de instalación para más información.
Vea la guía de instalación de Honeywell (N/P 800-22142-
https://mywebtech.honeywell.com/) y el inserto de las limitaciones de sistemas de
alarma de fuego. (N/P 800-15144SP 12/15). Consulte la Guía de aplicación de
detectores de humo del sistema (N/P SPAG9101 7/12).
INDICADORES DE LED
El detector de humo/Monóxido de carbono 5800COMBO contiene un LED multicolor:
Verde = Indicador de supervisión; parpadea durante iniciación, reinicio y durante
operación normal.
Ámbar = Señal de eventos de mantenimiento o problemas
Rojo = Condición de alarma (de humo o monóxido de carbono)
Ventanas de LED laterales: Rojo = Humo, Azul = Monóxido de carbon
INICIALIZACIÓN Y SELECCIÓN DE LENGUAJE
• Remueva la etiqueta de la batería. Revise que las baterías estén colocadas
adecuadamente para evitar la condición de batería baja después de 15
segundos
• Después de la inicialización, el LED verde parpadeará cada 2 segundos /
Alarma en silencio. Después de la inicialización, el detector solicitara la
selección de lenguaje
Inglés: Presione el botón de prueba de humo (•)
Español: Presione el botón de prueba de CO (••)
RESTAURAR LA SELECCIÓN DE LENGUAJE
1. Presione y sostenga los botones de prueba de humo y monóxido de
carbono simultáneamente por 10 segundos y libere. La luz verde
comenzará a parpadear rápidamente.
2. Presione y sostenga los dos botones de nuevo por un segundo y libere. El
sensor iniciará el mensaje de bienvenida.
3. Seleccione el lenguaje deseado apretando el botón de prueba
correspondiente: Humo (ingles) o CO (español)
REGISTRO
NOTA IMPORTANTE: Los sensores de humo y de monóxido de
carbono tienen diferentes números de serie y deben de ser
registrados en zonas separadas.
Registro del Sensor de Humo
1. Remueva el detector de su base (El interruptor de anti-
sabotaje debe de estar activado durante el registro).
2. Coloque el panel de control en modo de programación de
zonas
3. Asigne un número de zona para el detector de humo.
Bucle = 1; Tipo de Zona = 09 (Fuego) o 16 (Fuego con
verificación)
Tipo de Respuesta =3 (RF Supervisado)
Cuando el sistema pregunte por el número de serie, presione
por un segundo y suelte el botón de prueba de humo. El
sensor enviará dos transmisiones por cada registro. También
puede agregar de forma manual el número de serie del
sensor de humo que se encuentra en la etiqueta del sensor.
4. Si monitoreo de mantenimiento es requerido:
VISTA-15P/20P/21iP, LYNX Touch, & Lyric:
Speaker / Asigne un número de zona por separado usando el
Bocina
número de serie del sensor de humo.
Bucle = 2 (Mantenimiento); Tipo de Zona = Escoja un tipo de
Voice welcome,
zona de acuerdo a la operación deseada (ej. 24 horas
instructions after
problema, Monitor o Auxiliar); Tipo de Respuesta =3 (RF
first time power-
up or after default
Supervisado)
/ Bienvenida de
VISTA-128/250: Active la opción de "Contacto inteligente" en
voz, seguido por
el menú de programación de zonas para la zona designada
las instrucciones
POR para la
para el detector de humo.
selección de
5. Si monitoreo de baja temperatura es requerido, asigne un
lenguaje,
numero de zona por separado usando el número de serie del
enrolamiento,
pruebas
sensor de humo.
Bucle = 3; Tipo de Zona = Escoja un tipo de zona de acuerdo
a la operación deseada (ej. 24 horas problema, Monitor o
Silent /
Silencio Auxiliar)
Tipo de Respuesta =3 (RF Supervisado)
ADVERTENCIA: La zona de protección de fuego siempre debe
Voice smoke
warning /
de registrarse como bucle 1. De otra forma, las alarmas de fuego
Advertencia de
no serán reportadas por el controlador.
humo vía voz
Voice smoke
Registro del Sensor de Monóxido de Carbono
warning /
Advertencia de
1. Remueva el detector de su base.
humo vía voz
2. Con el panel de control en modo de programación de
Voice CO
warning /
zonas, asigne un número de zona para el detector de
Advertencia de
monóxido de carbono.
monóxido de
Bucle = 1; Tipo de Zona = 14 (Alarma de monóxido de
carbono vía voz
Silent /
carbono); Tipo de Respuesta =3 (RF Supervisado)
Silencio
Cuando el sistema pregunte por el número de serie, presione
por un segundo y suelte el botón de prueba de humo. El
sensor enviará dos transmisiones por cada registro. También
puede agregar de forma manual el número de serie del
sensor de humo que es el número de serie del sensor de
humo más 1
(ej. Si el número de serie del sensor de humo es
0000781, el número de serie del sensor de monóxido de carbono es
0000782).
3. Si monitoreo de vida útil es requerido:
VISTA-15P/20P/21iP, LYNX Touch, & Lyric: Es enviado
automáticamente.
VISTA-128/250: Asigne un número de zona por separado
usando el número de serie del sensor de monóxido de
carbono.
Bucle = 2 (Mantenimiento); Tipo de Zona = Escoja un tipo de
zona de acuerdo a la operación deseada (ej. 24 horas
problema, Monitor o Auxiliar); Tipo de Respuesta =3 (RF
Supervisado).
