Summary of Contents for DURHAND B72-038

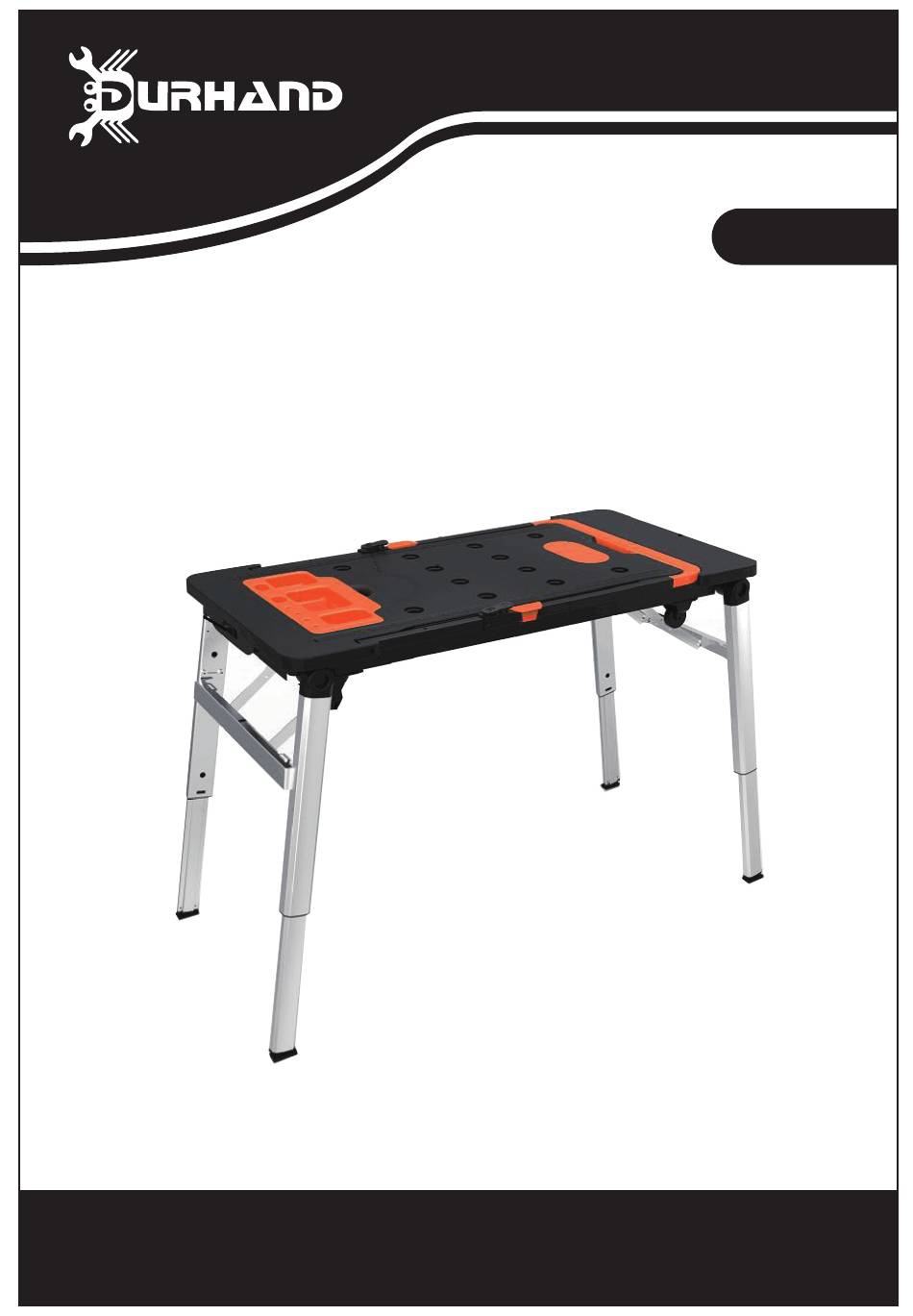

  • Page 1 INcea067_FR B72-038 ÉTABLI SEPT-EN-UN Poste de travail ménager et de bricolage IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY USING INSTRUCTION...
  • Page 2: Utilisation Prévue

    Trou de scie Poignée deux en un Boussole Plateau à outils Prise (facultative) Trou de remorquage Roues fixées Règle Roues universelles avec frein Pieds en aluminium Coussin de pieds autoréglable AVERTISSEMENT ! Lisez attentivement et comprenez toutes les INSTRUCTIONS DE MONTAGE ET D’UTILISATION avant de l’utiliser.
  • Page 3: Spécifications Techniques

    SPÉCIFICATIONS TECHNIQUES : Taille de la plate-forme de travail :1 08,5 x 54, 5cm / 3'6,7" x1'9,5 » Hauteur de travail : 52/78cm (1'8,4"/2'6,7") Capacité de chargement : Mode établi / cheval de scie - 100 kg / 220 lb Mode échafaudage / plate-forme - 200 kg / 440 lb Mode rampe et chariot pour voiture - 100 kg / 220 lb Mode chariot à...
  • Page 4 ● Veillez à ce que toutes les vis et boutons de fixation sont bien serrés et que tous les pieds sont verrouillés en position avant d'utiliser l'établi. ● N’UTILISEZ PAS LE MODE ÉCHAFAUDAGE / PLATE-FORME AVEC LES JAMBES COMPLÈTEMENT ÉTENDUES. Utilisez toujours ce produit sur une surface stable et plane.
  • Page 5 Rampe et chariot pour voiture Veuillez suivre ces étapes pour installer les roues en mode rampe & chariot pour voiture : 1. Trouvez les roues, les joints et les vis à l'arrière de l'établi et alignez-les. Remarquez que les deux roues universelles avec freins doivent être installées sous le plateau à...
  • Page 6 Les quatre roues sont emballées à l'arrière de l'établi et doivent être installées par le consommateur après l'achat. Pendant l'installation, tenez compte des points suivants : 1. Utilisez toujours les joints d'étanchéité fournis. Voir les illustrations ci-dessus. 2. L'ensemble comprend deux roues universelles/directrices et deux roues fixes - chaque ensemble de roues a sa propre position.
  • Page 7 1. Libérez tous les pieds de leur position de verrouillage, puis faites tourner chaque paire de pieds jusqu'à ce que vous ne puissiez plus les déplacer. 2.Veillez à ce que le support à gousset est verrouillée en la tirant vers le haut. Répétez l’opération pour toutes les autres broches de soufflet.
  • Page 8: Entretien

    3.Veuillez suivre les étapes ci-dessous pour connecter avec une attache rapide. 1)Retirez la petite partie en plastique de votre pince rapide (Fig. 1). 2) Placez la barre d'acier dans le connecteur (Fig. 2) et mettez une goupille dans le trou de verrouillage, veillez à ce qu'ils sont fermement connectés (Fig. 3) Placez le connecteur dans le trou de la scie sur la surface de l'établi et fait- es-le pivoter d'au moins 30 degrés (Fig.
  • Page 9 SEVEN-IN-ONE WORKBENCH Household & DIY Workstation...
  • Page 10: Intended Use

    WARNING! Read carefully and understand all ASSEMBLY AND OPERATION INSTRUC- TIONS before operating. Failure to follow the safety rules and other basic safety precautions may result in serious injury. This machine is designed for certain applications only. The distributor cannot be responsible for issues arising from modification.
  • Page 11: Technical Specifications

    TECHNICAL SPECIFICATIONS: Work platform size: 108.5 x 54.5cm / 3’6.7” x1’9.5” Work height: 52/78cm (1’8.4”/2’6.7”) Loading capacity: Workbench /Sawhorse mode – 100Kgs / 220Lbs Scaffold / Platform mode – 200Kgs / 440Lbs Car Creeper & Dolly mode – 100Kgs / 220Lbs Hand Truck mode –...
  • Page 12 ● When using this product with power tools, please refer to the manufacturer's instructions for guidance on usage. ● The product must be used only for its intended purpose. Any use other than those mentioned in these instructions will be considered a case of misuse. The manufacturer shall not be liable for any damage or injury resulting from such cases of misuse.
  • Page 13 Car Creeper & Dolly Please follow these steps to install wheels in the car creeper & dolly mode: 1.Find the wheels, gaskets and screws in the back of the workbench and line them up. Notice that the two universal wheels with brakes should be installed under the tool tray and the left two fixed wheels are on the other side.
  • Page 14 The four wheels are packed in the back of the workbench and need to be installed by the consumer after purchase. During installation, please be aware of the following: 1.Always use the gaskets which are provided. See the illustrations above. 2.There are two universal/steering wheels plus two fixed wheels in the set - each set of wheels have their own position.
  • Page 15 1.Release all legs from their locking position, then rotate each pair of legs until you can’t move them anymore. 2.Ensure the gusset brace is locked by pulling it up. Repeat for all the other gusset braces. 3.Pull the handle up in the same way as the hand truck mode, then release the tool tray from its locking position.
  • Page 16: Maintenance

    3.Please follow the below steps to connect with a quick clamp. 1)Remove the small plastic part of your quick clamp (Fig 1). 2)Put the steel bar into the connector (Fig 2) and put a pin into the lock hole, make sure they are firmly connected (Fig 3). 3)Put the connector into Sawhorse hole on the workbench surface and rotate at least 30 degrees (Fig 4).
