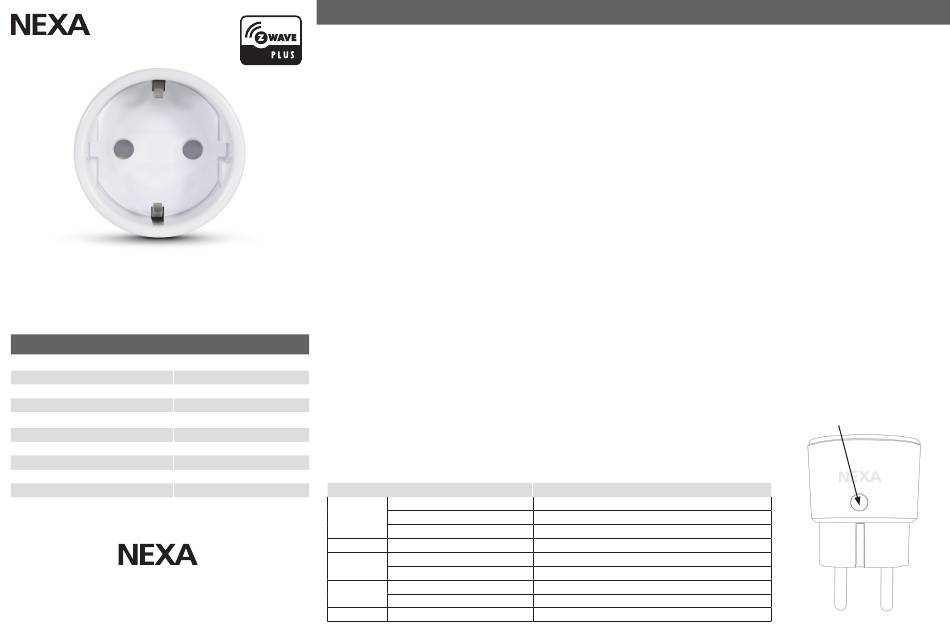

Nexa ZPR-111 Manual

ZPR-111
Plugin på/av med energimätning
TEKNISK DATA
ZPR-111
Strömkälla 220-240 V~50 Hz
Max. last 2300 W R
Protokoll Z-Wave (868,42 MHz)
Räckvidd upp till 30 m
Drifttemperatur 0–40 °C
Egenförbrukning < 1 W
Energimätning Spänning, ström
IP klassificering Inomhusbruk
Mått (Ø x D) 43 x 65 mm
NEXA AB, DATAVÄGEN 37B, 436 32 ASKIM, SWEDEN
info@nexa.se | www.nexa.se
SVENSKA
Z-Wave pluginmottagare På/Av med mätfunktion för
effektförbrukning, LED indikering, inbyggd frånslagstimer och på/av
knapp. Styrs med Nexa Bridge eller annan Z-Wave controller.
Mätfunktionen för effektförbrukning rapporterar spänning, ström,
momentan- och ackumulerad effektförbrukning.
ANSLUT TILL ETT Z-WAVE NÄTVERK
Installation:
1. Anslut ZPR-111 i eluttag
2. Starta inkludering i Z-Wave controller
3. Tryck 3 ggr på länkknappen inom 1,5 sekunder, LED blinkar Gult
5 ggr.
Exkludering:
1. Starta exkludering i Z-Wave controller
2. Tryck 3 ggr på länkknappen inom 1,5 sekunder LED blinkar Lila
5 ggr.
Fabriksåterställning:
1. Tag bort ZPR-111 från vägguttaget, vänta 10 sekunder och anslut
den sedan igen.
2. Vänta 20 sekunder, tryck och håll sedan länkknapp intryckt till
dess att LED först blinkar Rött en gång och därefter Lila 5 ggr.
3. Släpp knappen.
EFFEKT & ENERGIMÄTNING
ZPR-111 rapporterar information om spänning, ström och effekt till
Z-Wave controller enligt följande:
Spänning - Aktuell drivspänning i Volt (V)
Ström – Ansluten lasts strömförbrukning i Ampere (A)
Momentan effekt - Ansluten lasts effektförbrukning i Watt (W)
Ackumulerad effekt – Förbrukad effekt över tid i Kilowatt timmar
(kWh)
ASSOCIATIONSGRUPPER & AVANCERAD KONFIGURATION
Se separat dokument på www.nexa.se
LED färg LED status
Blinkar 5 ggr i 1 sekund intervall
Lila Blinkar 5 ggr i 0,5 sekund intervall
Blinkar 5 ggr
Blå Blinkar 5 ggr i 0,3 sekund intervall
Blinkar 5 ggr i 0,5 sekund intervall
Gul
Fast sken
Blinkar i 1s intervall
Röd
Fast sken
Grön Fast sken
SÄKERHET OCH INFORMATION
Räckvidd inomhus: upp till 30 m (optimala förhållanden).
Räckvidden är starkt beroende av lokala förhållanden, till exempel
om det finns metaller i närheten. Exempelvis har den tunna
metallbeläggning i energiglas med låg emissivitet negativ inverkan
på radiosignalernas räckvidd. Det kan finnas begränsningar
för användningen av enheten utanför EU. Om tillämpligt bör du
kontrollera att enheten överensstämmer med lokala föreskrifter.
Max belastning: Anslut aldrig lampor eller utrustning som
överskrider mottagarens maximala belastning. Det kan leda till fel,
kortslutning eller brand.
Livsuppehållande utrustning: Använd aldrig Nexas produkter
till livsuppehållande utrustning eller andra apparater där fel eller
störningar kan få livshotande följder.
Störningar: Alla trådlösa enheter kan drabbas av störningar som
kan påverka prestandan och räckvidden. Det minsta avståndet
mellan två mottagare bör därför vara åtminstone 50 cm
Reparation: Försök inte att reparera produkten. Den innehåller inga
reparerbara delar.
Vattentäthet: Produkten är inte vattentät. Se till att den alltid är
torr. Fukt gör att elektroniken inuti fräts sönder och kan leda till
kortslutning, fel och risk för elstötar.
Rengöring: Rengör produkten med en torr trasa. Använd inte
kemikalier, lösningsmedel eller starka rengöringsmedel.
Miljö: Utsätt inte produkten för stark värme eller kyla, eftersom det
kan skada eller förkorta de elektroniska kretsarnas livslängd.
MAX EFFEKT
Ej ansluten till Z-Wave nät
Exkluderingsläge
Fabriksåterställd
Ansluten till Z-Wave nät
Inkluderingsläge
Effektförbrukning når larmnivå (parameter #4)
Effektförbrukning högre än inställd max. effekt (parameter #3)
Fel vid anslutning till Z-Wave nät
Läge PÅ
LED indikering
och länkknapp
samt På/Av
