INSTRUCTION MANUAL

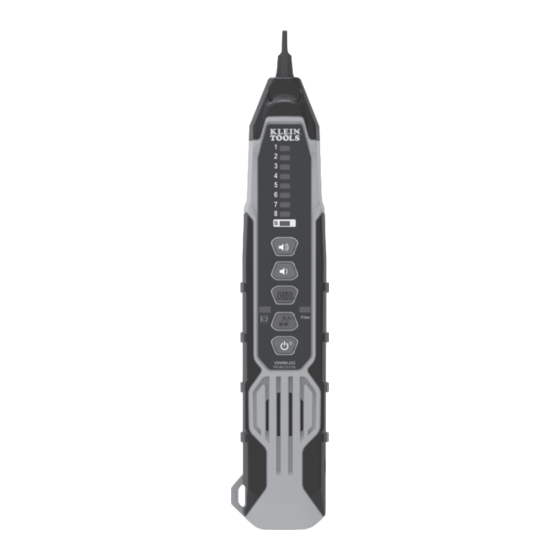

Digital Probe-Pro
Digital Probe-Pro
Digital Probe-Pro
Digital Probe-Pro

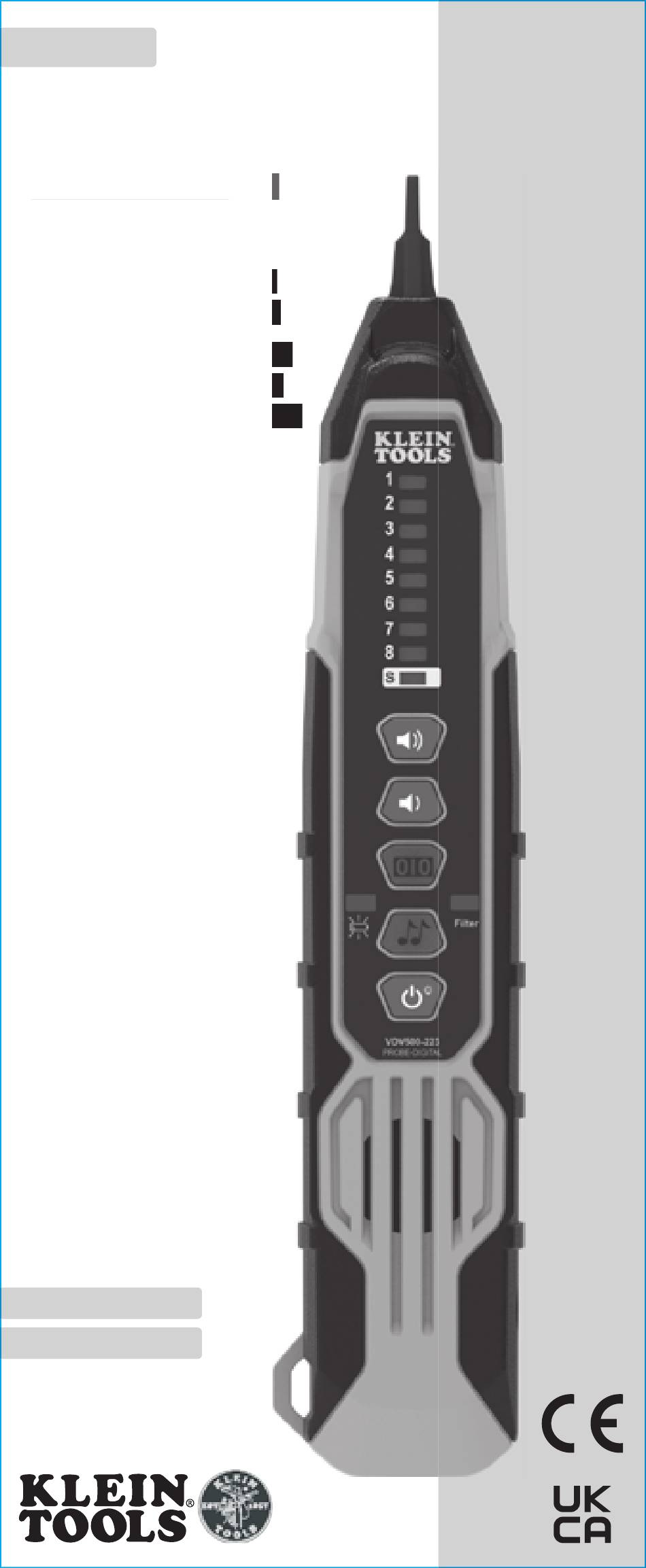

Tracing Probe
Tracing Probe
• TRACE INDIVIDUAL
TRACE INDIVIDUAL
OR PAIRED WIRES*
OR PAIRED WIRES*
• TRACE SHORTED OR
TRACE SHORTED OR
CONNECTED WIRES
CONNECTED WIRES
VIA DIGITAL TONING*
VIA DIGITAL TONING*
• PERFORM
PIN-TO-PIN
MAPPING*
• EASY-TO-
UNDERSTAND
STATUS LEDs
• REPLACEABLE
PROBE TIP
* When used with
VDV500-163
Digital Toner Pro
ESPAÑOL
pág. 7
FRANÇAIS
p. 13
VDV500-223
Advertisement
Table of Contents
Related Manuals for Klein Tools Probe-Pro VDV500-223
Summary of Contents for Klein Tools Probe-Pro VDV500-223
- Page 1 ENGLISH VDV500-223 INSTRUCTION MANUAL Digital Probe-Pro Digital Probe-Pro Digital Probe-Pro Digital Probe-Pro Tracing Probe Tracing Probe • TRACE INDIVIDUAL TRACE INDIVIDUAL OR PAIRED WIRES* OR PAIRED WIRES* • TRACE SHORTED OR TRACE SHORTED OR CONNECTED WIRES CONNECTED WIRES VIA DIGITAL TONING* VIA DIGITAL TONING* •...
- Page 2 ENGLISH GENERAL SPECIFICATIONS The Klein Tools VDV500-223 Digital Probe-Pro is a professional-series digital and analog tone tracer, featuring an inductive probe with speaker for amplification, and LED light for use in dark spaces. It also features a headphone jack for use in extreme noise environments.
- Page 3 FEATURE DETAILS P1 P1 P2 P2 P4 P4 P5 P5 P16 P16 P16 P6 P6 P7 P7 P11 P11 P13 P13 P8 P8 P12 P12 P15 P15 P3 P3 P9 P9 P17 P17 P10 P10 P14 P14 P14 SYMBOLS ON PROBE Conformité...
- Page 4 ENGLISH WARNINGS To ensure safe operations and service of the instrument, follow these instructions. Failure to observe these warnings can result in re, electric shock, severe injury or death. The Digital Probe-Pro is designed for use on extra-low voltage cabling •...
- Page 5 OPERATING INSTRUCTIONS TRACING NON-PAIRED WIRES (FIG. 2) 1. Connect tone generator (VDV500-163 Digital Toner-Pro recommended, sold Connect tone generator (VDV500-163 Digital Toner-Pro recommended, sold Connect tone generator (VDV500-163 Digital Toner-Pro recommended, sold seperately) to the wires to be traced, following the tone generator's instructions. seperately) to the wires to be traced, following the tone generator's instructions.
- Page 6 Do not place equipment and its accessories in the trash. Items must be properly disposed of in accordance with local regulations. Please see www.epa.gov/recycle for additional information. CUSTOMER SERVICE KLEIN TOOLS, INC. 450 Bond Street Lincolnshire, IL 60069 1-800-553-4676 customerservice@kleintools.com...
