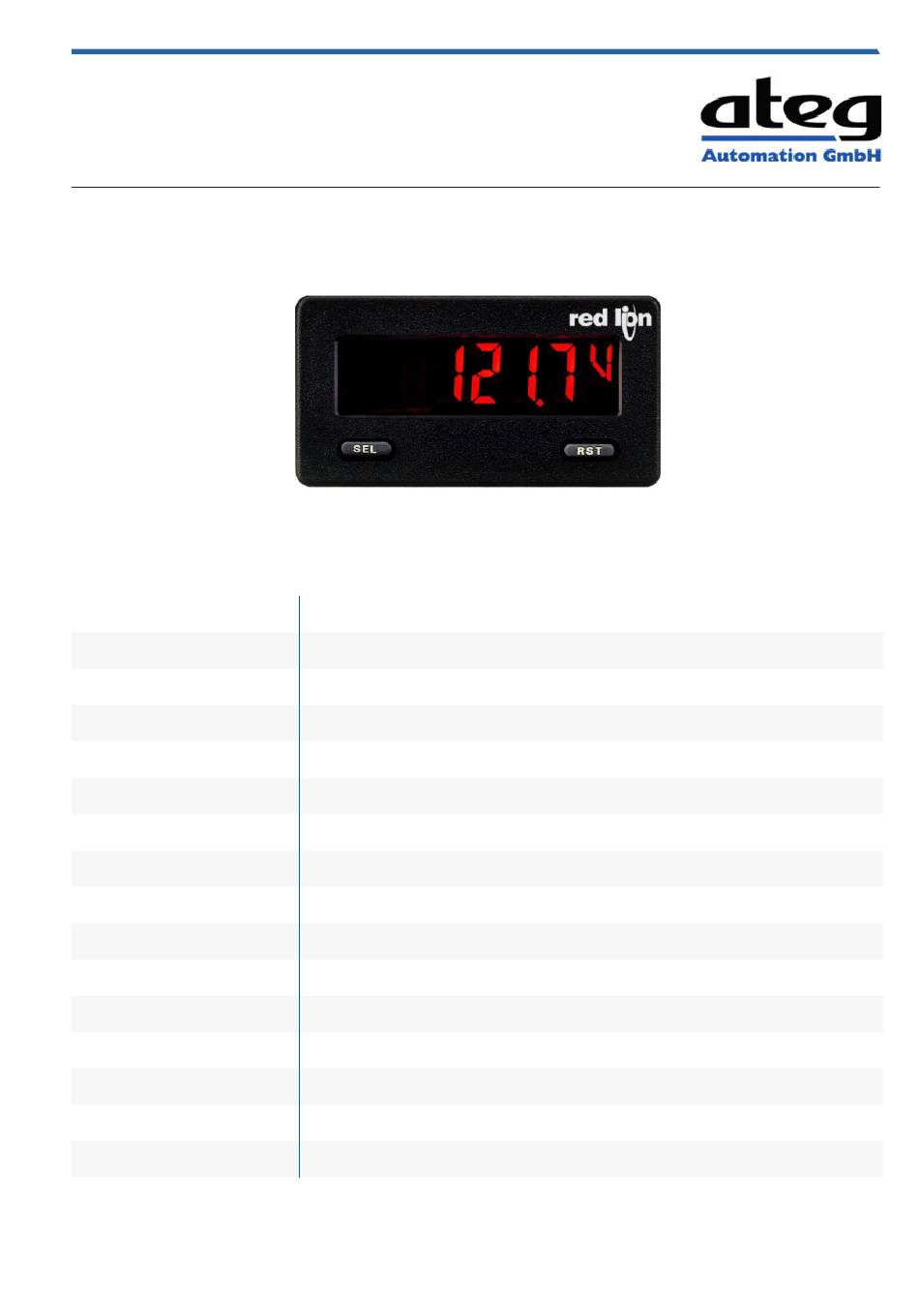

Datenblatt

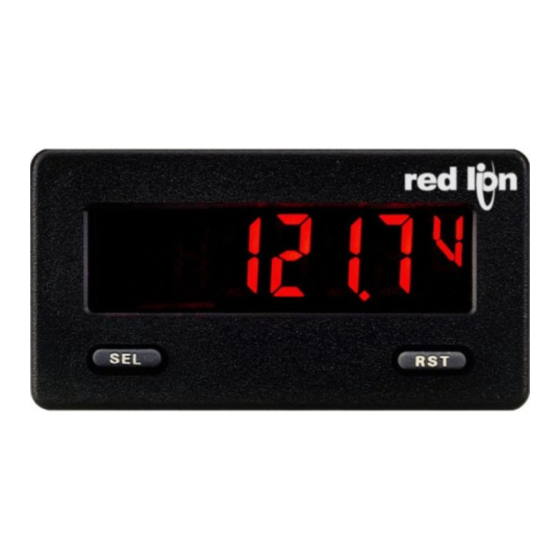

Digitalanzeige CUB5V
CUB5V
Bezeichnung
Abmessungen
Artikelnummer
Zeichenhöhe
Zeichenfarbe
Geberversorgung
Bedienung
Schaltausgang
Analogausgang
Anzahl Zeichen
Anzeige
Eingang
Format
Messbereich
Ausrichtung
Erstellt am 04.09.2021 um 05:30 Uhr | Alle Angaben ohne Gewähr, Irrtümer und Änderungen vorbehalten!
|
ATEG Automation GmbH
Intzestraße 50
CUB5V
75 x 39 x 44 mm
CUB5VR00, CUB5VB00
12 mm
Standard-LCD, optional: rot/grün hinterleuchtet
-
frontseitig über Tastatur oder Software
optional Relaisausgangskarte, optional Transistorausgangskarte
-
5
LCD (hinterleuchtet, dimmbar)
Gleichspannung
75 x 38 mm
Art
Normsignal
0 - 200 V über Jumper einstellbar
horizontal
|
42859 Remscheid
|
|
Germany
Tel.: +49 (0)2191 / 591457-0
Seite 1 von 14
|
| www.ateg.de
info@ateg.de
Advertisement
Table of Contents
Related Manuals for Ateg CUB5V
Summary of Contents for Ateg CUB5V
- Page 1 Datenblatt Digitalanzeige CUB5V CUB5V Bezeichnung CUB5V Abmessungen 75 x 39 x 44 mm Artikelnummer CUB5VR00, CUB5VB00 Zeichenhöhe 12 mm Zeichenfarbe Standard-LCD, optional: rot/grün hinterleuchtet Geberversorgung Bedienung frontseitig über Tastatur oder Software Schaltausgang optional Relaisausgangskarte, optional Transistorausgangskarte Analogausgang Anzahl Zeichen Anzeige...
- Page 2 Datenblatt Digitalanzeige CUB5V CUB5V Versorgungsspannung 9 - 28 VDC, optional: externes Netzteil 85-250 VAC / Ausgang 12 VDC/400 mA, optional: externes Netzteil 85-280 VAC / Ausgang 24 VDC/200 mA Schutzgrad IP65 frontseitig Umgebungstemperatur -35°C ... 75°C Schnittstellenausgang RS232 optional, RS485 optional, USB optional Bauart Einbaugehäuse...
-
Page 3: General Description
VOLTAGE The CUB5V is the DC Volt meter. It features 4 voltage input ranges, that are selected by the user via a programming jumper and software input range selection. The ranges consist of following: 0 to 200 mV, 2 V, 20 V, 200 V. Users should select the appropriate voltage range that covers their maximum input. - Page 4 Datenblatt Digitalanzeige CUB5V CUB5V rderinG nforMation TYPE MODEL NO. DESCRIPTION PART NUMBER DC Volt Meter with reflective display CUB5VR00 CUB5 CUB5V DC Volt Meter with backlight display CUB5VB00 CUB5RLY Single Relay Option Card CUB5RLY0 CUB5SNK Dual Sinking Open Collector Output card...
-
Page 5: Installation Environment
Datenblatt Digitalanzeige CUB5V CUB5V ptional ardS ADDING OPTION CARDS : 0.7 V @ 100 mA DS ON : 30 VDC The CUB5 meters can be fitted with optional output cards and/or serial DS MAX Offstate Leakage Current: 0.5 mA max. -
Page 6: Power Wiring
Datenblatt Digitalanzeige CUB5V CUB5V 3.0 i nStallinG ardS CAUTION: The Plug-in cards and main circuit board contain static The Plug-in cards are separately purchased option cards that perform specific functions. The cards plug into the main circuit board of the meter sensitive components. -
Page 7: Input Wiring
Datenblatt Digitalanzeige CUB5V CUB5V 4.3 INPUT WIRING Voltage Signal CAUTION: Power input common is NOT isolated from user and input (self powered) commons. In order to preserve the safety of the meter application, the power input common must be suitably isolated from hazardous live earth referenced voltage;... -
Page 8: Programming Menu
Datenblatt Digitalanzeige CUB5V CUB5V 5.0 r evieWinG the ront uttonS and iSplay BUTTON DISPLAY MODE OPERATION ENTERING PROGRAM MODE PROGRAMMING MODE OPERATION Index display through enabled values Press and hold for 2 seconds to activate Store selected parameter and index to next parameter... -
Page 9: Parameter Menu
Scaling For Scaling for Scaling For Scaling Function Assignment Band Style Point Point 1 Point 1 Point 2 Point 2 Value SCALING STYLE CUB5V INPUT RANGE StYLE rAN6E RANGE RANGE APLY SELECTION SELECTION RESOLUTION RESOLUTION 200u 0. - Page 10 When the Input Display is below the present MIN value for the entered delay to the INP+ (positive) and COMM (negative) terminals of the CUB5V. Set time, the meter will capture that display value as the new MIN reading. A delay the output of the voltage source to zero.
- Page 11 Datenblatt Digitalanzeige CUB5V CUB5V 6.3 Module 3 - d iSplay and ront anel utton araMeterS 3-dSP PARAMETER MENU 3-dSP Backlight Unit Only dSP-t ZErO ScroL UNItS COLOr d-LEV CodE Display Front Panel Front Panel Zero Display Display Units Display Display...
- Page 12 Datenblatt Digitalanzeige CUB5V CUB5V 6.4 Module 4 - S etpoint utput araMeterS 4-SPt PARAMETER MENU 4-SPt Backlight Unit Only SPSEL Act-n SPt-n HYS-n tON-n tOF-n rSt-n rEn-n Stb-n ChC-n Setpoint Setpoint Setpoint Hysteresis On Time Off Time Output Reset Output Reset...
- Page 13 Datenblatt Digitalanzeige CUB5V CUB5V button or user input manual reset, serial reset command or meter power OUTPUT RESET WITH DISPLAY RESET cycle. When the user input or button is activated (momentary action), rEn-n the corresponding “on” output is reset immediately and remains off until the trigger point is crossed again.
- Page 14 Datenblatt Digitalanzeige CUB5V CUB5V cuB5v proGraMMinG QuicK overvieW Erstellt am 04.09.2021 um 05:30 Uhr | Alle Angaben ohne Gewähr, Irrtümer und Änderungen vorbehalten! Seite 14 von 14 | www.ateg.de ATEG Automation GmbH Intzestraße 50 42859 Remscheid Germany Tel.: +49 (0)2191 / 591457-0...
