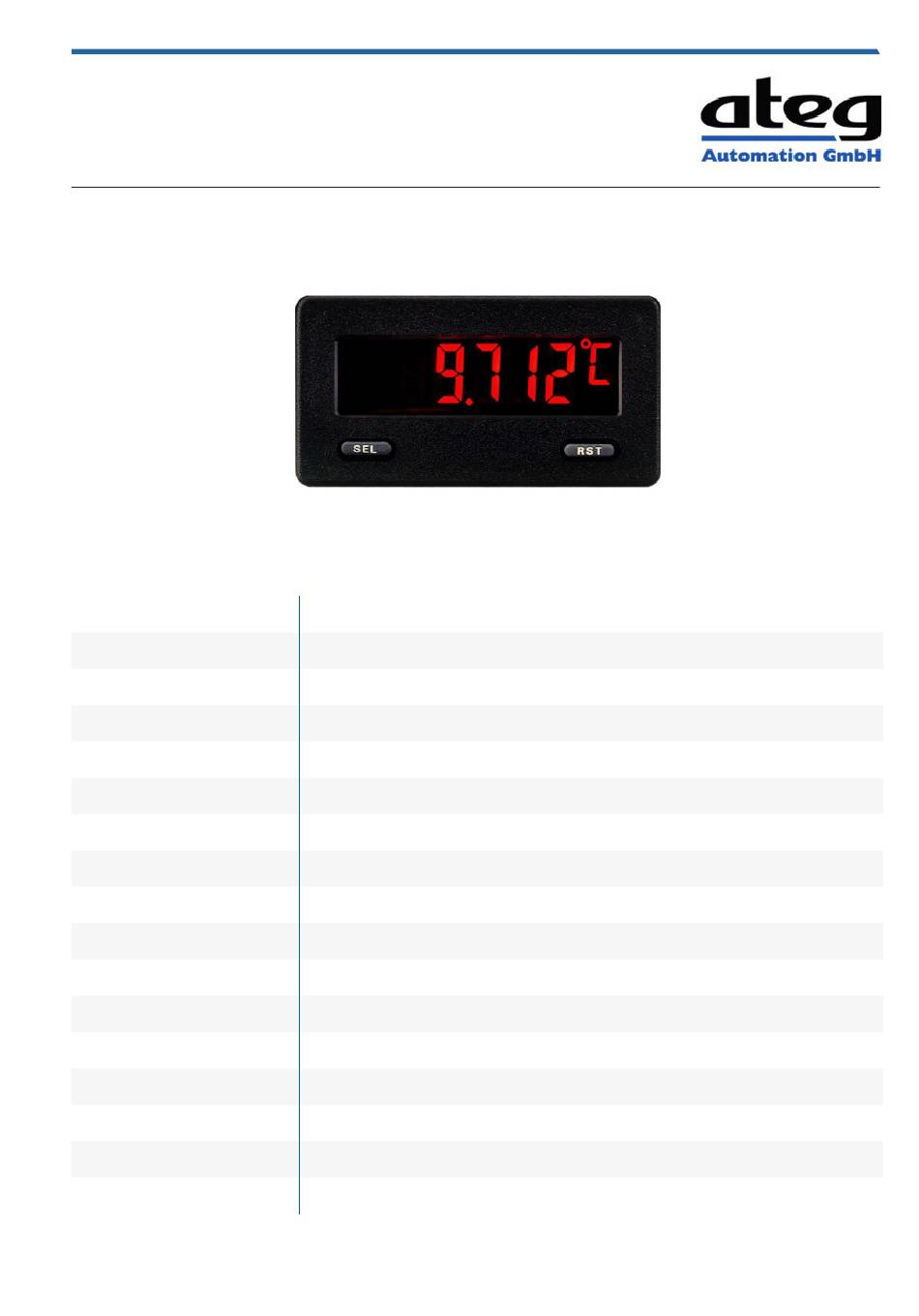

Datenblatt

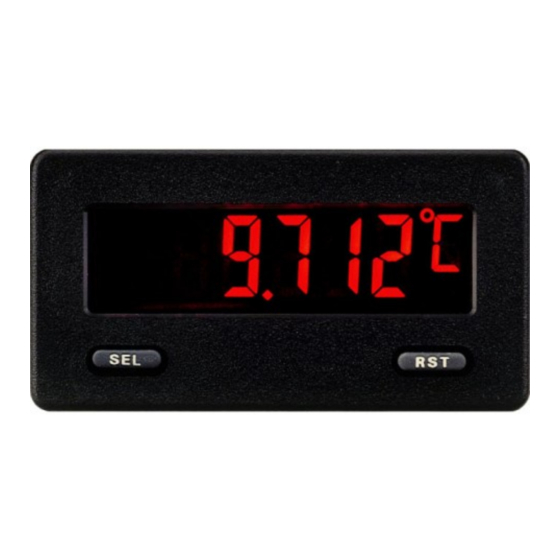

Digitale Temperaturanzeige CUB5TC
CUB5TC
Bezeichnung
Abmessungen
Artikelnummer
Zeichenhöhe
Zeichenfarbe
Geberversorgung
Bedienung
Schaltausgang
Analogausgang
Anzahl Zeichen
Anzeige
Eingang
Format
Messbereich
Ausrichtung
Versorgungsspannung
Erstellt am 04.09.2021 um 05:30 Uhr | Alle Angaben ohne Gewähr, Irrtümer und Änderungen vorbehalten!
|
ATEG Automation GmbH
Intzestraße 50
CUB5TC
75 x 39 x 44 mm
CUB5RTCR0, CUB5RTCB0
12 mm
Standard-LCD, optional: rot/grün hinterleuchtet
-
frontseitig über Tastatur oder Software, frontseitig über Tastatur
optional Relaisausgangskarte, optional Transistorausgangskarte
-
5
LCD
Thermoelement
75 x 38 mm
Art
Temperatur
Thermoelement siehe Datenblatt
horizontal
9 - 28 VDC, optional: externes Netzteil 85-250 VAC / Ausgang 12 VDC/400 mA
|
42859 Remscheid
|
|
Germany
Tel.: +49 (0)2191 / 591457-0
Seite 1 von 14
|
| www.ateg.de
info@ateg.de
Advertisement
Table of Contents
Related Manuals for Ateg CUB5TC
Summary of Contents for Ateg CUB5TC
- Page 1 Datenblatt Digitale Temperaturanzeige CUB5TC CUB5TC Bezeichnung CUB5TC Abmessungen 75 x 39 x 44 mm Artikelnummer CUB5RTCR0, CUB5RTCB0 Zeichenhöhe 12 mm Zeichenfarbe Standard-LCD, optional: rot/grün hinterleuchtet Geberversorgung Bedienung frontseitig über Tastatur oder Software, frontseitig über Tastatur Schaltausgang optional Relaisausgangskarte, optional Transistorausgangskarte...
- Page 2 Datenblatt Digitale Temperaturanzeige CUB5TC CUB5TC Schutzgrad IP65 frontseitig Umgebungstemperatur -35°C ... 75°C Schnittstellenausgang RS232 optional, RS485 optional Bauart Einbaugehäuse Ausführung Digitalanzeige Erstellt am 04.09.2021 um 05:30 Uhr | Alle Angaben ohne Gewähr, Irrtümer und Änderungen vorbehalten! Seite 2 von 14 | www.ateg.de...
-
Page 3: General Description
The CUB5TC accepts a thermocouple input and provides a temperature display prevent damage to either the instrument or equipment connected to it. If in Celcius or Farenheit. - Page 4 Datenblatt Digitale Temperaturanzeige CUB5TC CUB5TC rderinG nforMation TYPE MODEL NO. DESCRIPTION PART NUMBER Thermocouple Meter with Reflective Display CUB5TCR0 CUB5 CUB5TC Thermocouple Meter with Backlight Display CUB5TCB0 CUB5RLY Single Relay Option Card CUB5RLY0 CUB5SNK Dual Sinking Open Collector Output card...
-
Page 5: Installation Environment
Datenblatt Digitale Temperaturanzeige CUB5TC CUB5TC ptional ardS ADDING OPTION CARDS The CUB5 meters can be fitted with optional output cards and/or serial RS485 SERIAL COMMUNICATIONS CARD communications cards. The details for the plug-in cards can be reviewed in the Type: RS485 multi-point balanced interface (non-isolated) specification section below. -
Page 6: Wiring Overview
Datenblatt Digitale Temperaturanzeige CUB5TC CUB5TC 2.0 i nStallinG ardS REMOVE/REPLACE THE REAR COVER WARNING: Exposed line voltage exists on the circuit boards. Remove all power to the meter and load circuits before To remove the rear cover, locate the cover locking tab below the 2nd and 3rd accessing inside of the meter. -
Page 7: Usb Programming
Datenblatt Digitale Temperaturanzeige CUB5TC CUB5TC 3.1 POWER WIRING 3.2 USER INPUT WIRING DC Power Sinking Logic +9 to +28 VDC: +VDC USR COMM Connect external switching device between the User Input terminal and User Input Common. Power Common: -VDC The user input of the meter is internally pulled up to +9 to +28 V with 10 K resistance. -
Page 8: Programming Menu
Datenblatt Digitale Temperaturanzeige CUB5TC CUB5TC 4.0 r evieWinG the ront uttonS and iSplay BUTTON DISPLAY MODE OPERATION ENTERING PROGRAM MODE PROGRAMMING MODE OPERATION Index display through enabled values Press and hold for 2 seconds to activate Store selected parameter and index to next parameter... -
Page 9: Parameter Menu
Datenblatt Digitale Temperaturanzeige CUB5TC CUB5TC 5.1 Module 1 - S iGnal nput araMeterS 1-INP PARAMETER MENU 1-INP tYPE SCALE dECPt OFSEt FILtr bANd USrIN U-ASN Thermocouple Cold Junction Temperature Display Display Offset Filter Setting Filter Band User Input User Input... - Page 10 Input Voltage Calibration MIN DISPLAY ENABLE 1. Connect a precision DC voltage source with an accuracy of 0.01% or better to the TC+ (positive) and the TC- (negative) terminals of the CUB5TC. Set LO-En the output of the voltage source to zero.
- Page 11 Datenblatt Digitale Temperaturanzeige CUB5TC CUB5TC 5.3 Module 3 - d iSplay and ront anel utton araMeterS 3-dSP PARAMETER MENU 3-dSP Backlight Unit Only dSP-t ScroL COLOr d-LEV CodE Display Front Panel Front Panel Display Display Display Programming Update Time Display...
- Page 12 Datenblatt Digitale Temperaturanzeige CUB5TC CUB5TC 5.4 Module 4 - S etpoint utput araMeterS 4-SPt PARAMETER MENU 4-SPt Backlight Unit Only SPSEL Act-n SPt-n HYS-n tON-n tOF-n rSt-n rEn-n Stb-n brn-n ChC-n Output Reset Standby Probe Setpoint Setpoint Setpoint Hysteresis On Time...
- Page 13 Datenblatt Digitale Temperaturanzeige CUB5TC CUB5TC When the user input or button is activated (momentary action), the STANDBY OPERATION corresponding “on” output is reset immediately and remains off until the Stb-n trigger point is crossed again. (Previously latched alarms will be off if power up Display Value is lower than setpoint value.)
- Page 14 Datenblatt Digitale Temperaturanzeige CUB5TC CUB5TC cuB5tc proGraMMinG QuicK overvieW Erstellt am 04.09.2021 um 05:30 Uhr | Alle Angaben ohne Gewähr, Irrtümer und Änderungen vorbehalten! Seite 14 von 14 | www.ateg.de ATEG Automation GmbH Intzestraße 50 42859 Remscheid Germany Tel.: +49 (0)2191 / 591457-0...
