Pelican KJ12 Manual

Day touring 12' sit-in kayaks
Hide thumbs
1
2
3
4
5
6

Advertisement

Quick Links

Download this manual
Kayaks de randonnée «sit-In» 12' PE

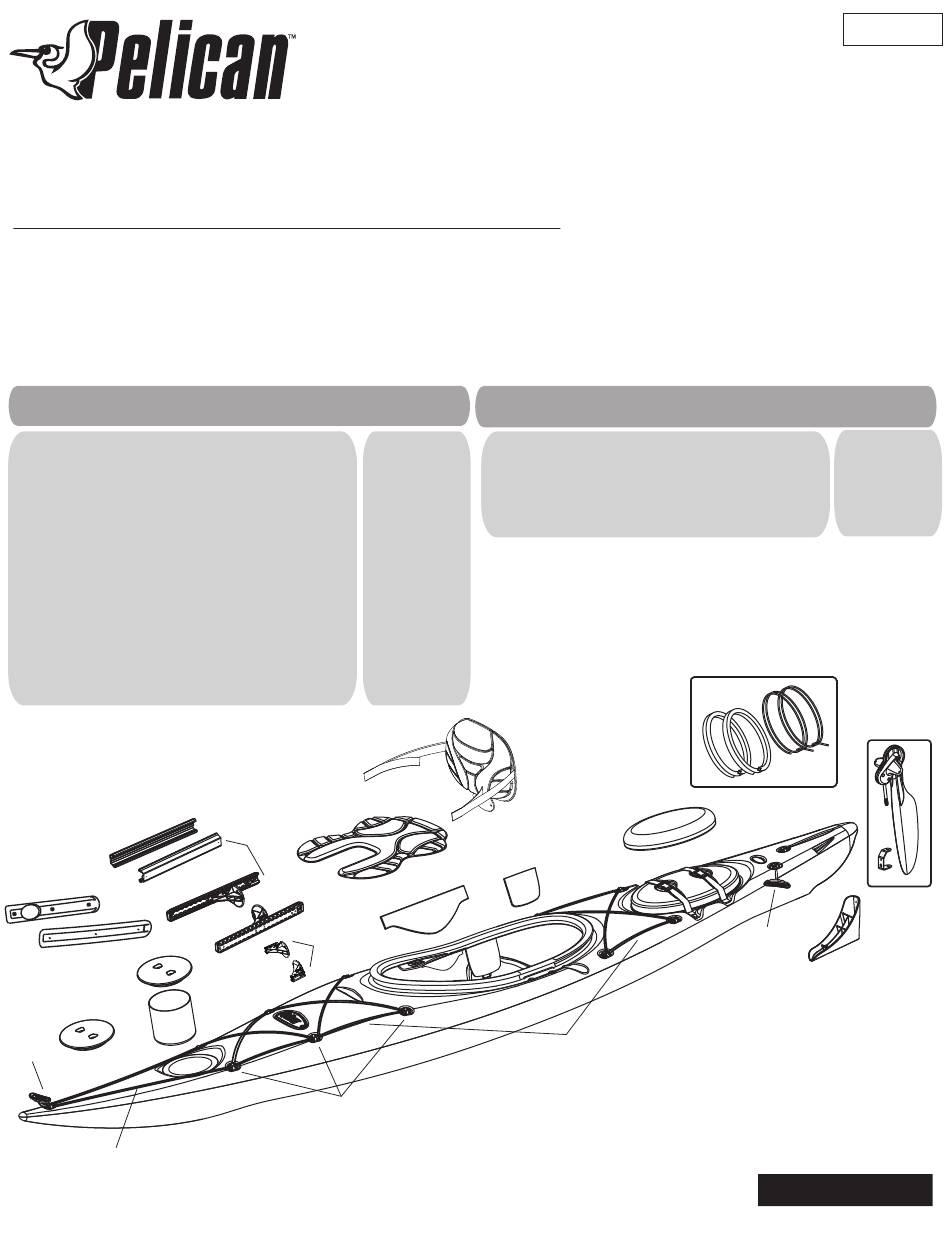

Replacement parts list • Liste de pièces de remplacement
Not all models are equipped with the shown accessories. Call to order them at 1-888-669-6960 or service@pelicansport.com to find out if your model
can be equipped with additional accessories.
Certains modèles ne sont pas équipés des accessoires ci-dessous.
Appelez au 1-888-669-6960 ou au service@pelicansport.com pour savoir si les pièces peuvent être ajoutées à votre modèle.
Standard model
Modèles standards
A- Compartiment sac/ Strorage Hatch Kayak
B- Quille / Keel
C- Dossier avec Coussin / Seat Backrest with Cushion
D- Rail avec Pedal / Foot Rest Rail
E- Poignée / Handle
F- Corde ligne de vie KJ12 / KJ12 Life line Rope
G- Croisillon passe corde / Deck Fittings
H- Cordage KJ12 / KJ12 shock cords kit
I- Coussin Assise / Seat Cushion
J- Couvre compartiment 15 / Hatch cover 15
K- Coussinets de genoux / Knee pads
L- Coussinets de Hanches / Hip pads
M- Pédales / Pedals
D
A
4
E
F
*ASSEMBLY INSTRUCTIONS ON BACK. / INSTRUCTIONS D'ASSEMBLAGE AU VERSO.
Day touring 12' Sit-in kayaks
Part # Pièce
PS0411
PS1051
PS1053
PS0540-00
PS1057
PS1052
PS1059
PS1054
PS1062
PS1068
PS1070
PS1071
PS1082
I
3
L
M
G
Available only for deluxe model *
Disponible pour modèles de luxe seulement *
1- Cable gouvernail KJ12/Rudder assembly
2- Gouvernail assemblé / Rudder assembly
3- Glissière + Rail appui pieds / Support + Foot Rest Rail
4- Couvercle de compartiment / Compartment cover
C
J
K
H
Part # Pièce
1
E
IPVUEKJ12 REV.:
2008/24/4
KJ12
PS1063
PS1064
PS1056
PS1055
2
B

Advertisement

loading

Related Manuals for Pelican KJ12

Summary of Contents for Pelican KJ12

  • Page 1 D- Rail avec Pedal / Foot Rest Rail PS0540-00 E- Poignée / Handle PS1057 F- Corde ligne de vie KJ12 / KJ12 Life line Rope PS1052 G- Croisillon passe corde / Deck Fittings PS1059 H- Cordage KJ12 / KJ12 shock cords kit...

  • Page 2: Backrest Adjustment

    ASSEMBLY INSTRUCTIONS • INSTRUCTIONS D’ASSEMBLAGE BACKREST ADJUSTMENT Tighten or loosen the backrest strap as shown in the pictures to adjust the backrest to the preferred position. AJUSTEMENT DU DOSSIER Serrer ou desserrer les courroies du dossier comme indiqué sur les photos pour ajuster le dossier à la position désirée. RUDDER ASSEMBLY / INSTALLATION GOUVERNAIL Notice: Do not cut the tie wrap before the rudder is installed.
  • Page 3 ASSEMBLY INSTRUCTIONS • INSTRUCTIONS D’ASSEMBLAGE 3- Unscrew the keel extension screws. Do not use an electric screwdriver. Do not move the keel extension from its position on the back of the kayak. 3- Dévisser les deux vis avant à l’aide d’un tournevis manuel (ne pas utiliser de tournevis électrique). Ne pas déplacer la quille de sa position.
  • Page 4 ASSEMBLY INSTRUCTIONS • INSTRUCTIONS D’ASSEMBLAGE 3- Hook the upper liaison plastic part into the cleat on the side of the kayak. 3- Accrocher la pièce de liaison du haut dans le taquet sur le kayak. To pull back the rudder blade to its place on the kayak, Pour remonter la lame gouvernail sur le Kayak, 1- Take off the upper liaison plastic part from the cleat.
  • Page 5 ASSEMBLY INSTRUCTIONS • INSTRUCTIONS D’ASSEMBLAGE 7- Unscrew the nut on the screw already fixed on the rudder. Keep the screw inside the rudder hole. 7- Dévisser l’écrou de la vis déjà vissée sur le gouvernail et maintenir la vis en place. 8- Take the stamped eyelet from the rudder cable already installed and insert it onto the screw on the rudder.

  • Page 6: Hatch Cover Installation

    ASSEMBLY INSTRUCTIONS • INSTRUCTIONS D’ASSEMBLAGE HATCH COVER INSTALLATION Stay parallel with the kayak Starting with the back, place the hatch cover edge under the edge of the compartment. While keeping it pressed down against the compartment, pull on it and slide it slowly, both sides at the same time, until the compartment is completely covered.
