Helvex Clasica 105 Installation Manual

Asesoría y Servicio Técnico:
Consultancy and Technical
Service:
servicio.tecnico@helvex.com.mx
105-45
105
107
117
109
110
123 124
Hola soy Fluxy, te ayudaré
a instalar tu producto.
Hi I'm Fluxy, I'll help
you to install your product.
Herramientas y Materiales Recomendados /

Recommended Tools and Materials

desarmador plano
desarmador de cruz
phillips screwdriver slotted screwdriver
Instalación General / General Installation
Para los modelos: / For the models:
Desenrosque el opresor y retire el
1
ancla. / Unscrew the set screw and
remove the wall bracket.
ancla
wall bracket
opresor
set screw

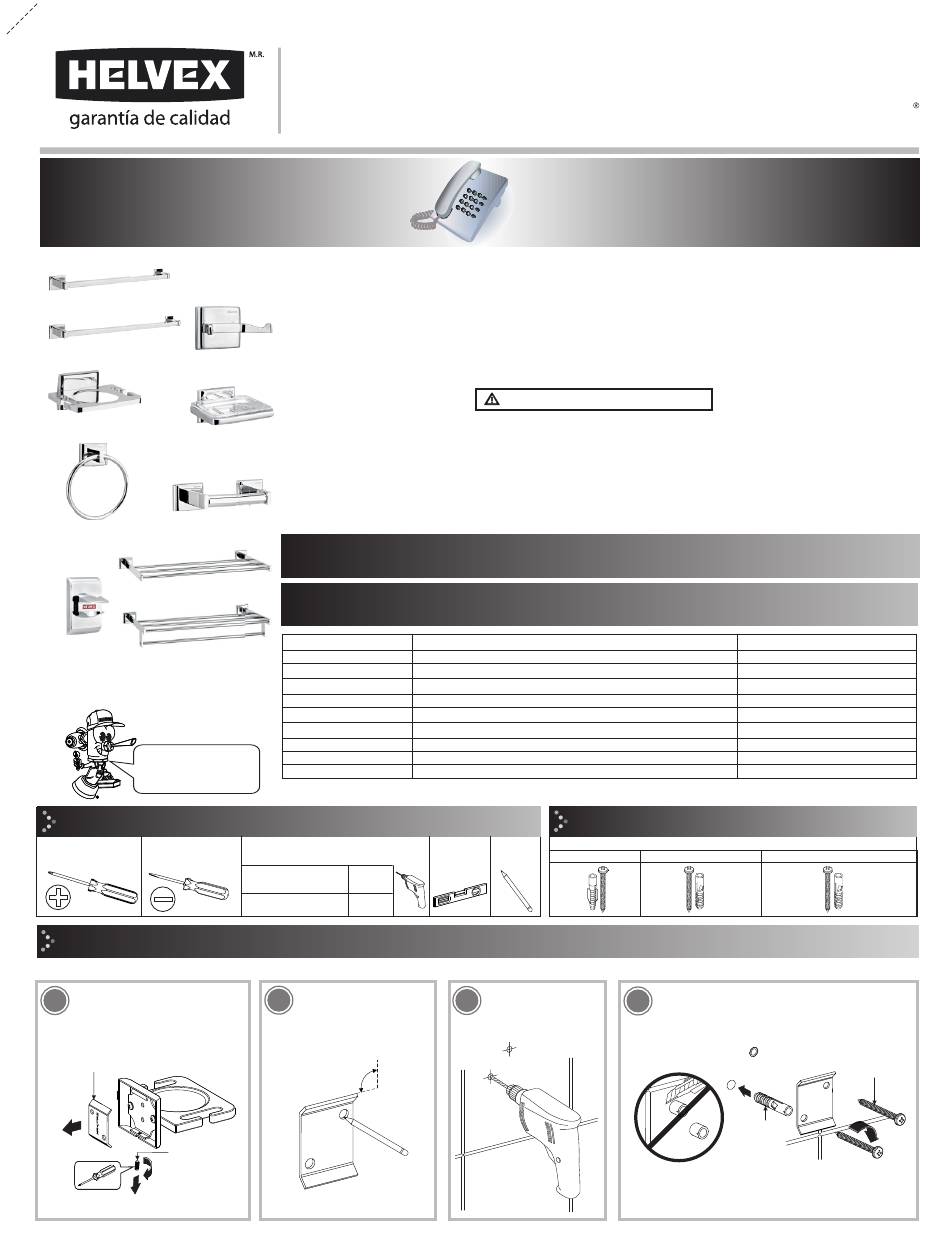

GUÍA DE INSTALACIÓN
INSTALLATION GUIDE
(52) 55 53 33 94 31
Agradecemos su elección por los productos HELVEX.
Estamos seguros de que su confiabilidad por el producto excederá sus más altas expectativas, cuya
funcionalidad, estética, durabilidad, respaldo integral y alta calidad le otorgarán plena satisfacción por años,
reflejando el compromiso con la calidad, innovación y el medio ambiente que forman parte de Helvex.
Thank you for choosing HELVEX products.
We are confident that the product reliability will exceed your maximum expectations. The functionality,
aesthetics, durability, quality and support will grant you full satisfaction for years, it is Helvex commitment to
106
the quality, innovation and the environment.
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el
108
producto. Utilice gafas de seguridad. En obras de construcción, instalación, modificación, ampliación y
reparación deben cumplir con el reglamento de construcción y obras de su localidad. El producto ilustrado
puede sufrir cambios de aspecto como resultado de la mejora continua a la que está sujeto.
To reduce the risk of injury or property damage, read all instructions. Before installing the product, please
remember to use safety glasses. Apply building normative for any construction, installation, alteration,
extension or repair. As result of continuous improvement, the product illustration may change in appearance.
Esta Guía de Instalación Aplica al Producto en Cualquier Acabado /
This Installation Guide Applies to the Product in any Finishing
MODELO / MODEL
105, 105-45
106
107
108
109
110
117
123
124
* Alturas recomendadas de instalación desde el NPT (Nivel de Piso Terminado). /
* Recommended installation height from FFL (Finished Floor Level).
taladro con broca para concreto
drill with concrete drill bit
Mod. 105, 105-45, 106, Mod.
107, 108, 109, 123, 117 110, 124
Ø 5/16" Ø 1/4"
106, 107, 108 y / and 109
Coloque el ancla, nivele y
2
marque los barrenos en la
pared. / Place the wall
bracket, level and mark the
holes on the wall.
90°
Refacciones Originales:
Original Spare Parts:
www.refaccioneshelvex.com.mx
refacciones@helvex.com.mx
ADVERTENCIA
Alturas Recomendadas para Instalación de Accesorios /

Recommended Accessories Installation Height

DESCRIPCIÓN / DESCRIPTION

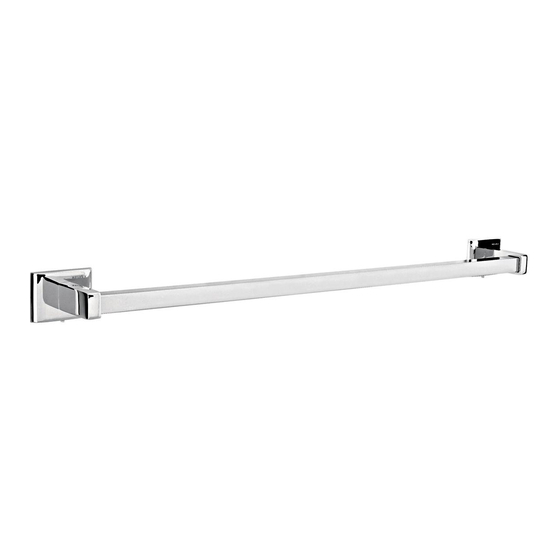

Toallero de Barra / Towel Bar
Gancho Doble / Double Hook
Portavaso Cepillero / Tumbler Toothbrush
Jabonera / Soap Dish
Toallero de Argolla / Towel Ring
Toallero Múltiple / Multi Towel Rack
Portapapel / Paper Holder
Destapador / Bottle Opener
Portatoallas con Toallero / Multi Towel Rack with Towel Hanger
Componentes Incluidos en el Producto /

Components Included in the Product

nivel kit de sujeción para muro sólido kit de sujeción para muro sólido
lápiz
level Mod. 110, 124
pencil
Barrene con broca para
3
concreto de Ø 5/16".
Drill with a Ø 5/16"
concrete drill bit.
1-03-1245-6
Bathroom Accessories
(52) 55 53 33 94 00
(52) 55 53 33 94 21
Ext. 5913, 5068 y 4815
/ WARNING
ALTURA (cm)
/ fixing kit for solid wall / fixing kit for solid wall
Mod. 105, 105-45, 117 Mod. 106, 107, 108, 109, 123
X4 X4
Inserte los taquetes (incluidos) y fije el ancla
4
/
enroscando la pijas (incluidas).
anchors (included) and fix the wall bracket
screwing the lag screws (included).
taquete
anchor
Nota: Se debe de insertar completamente el taquete.
No rebajar ni cortar el taquete.
Note: The anchors must be inserted completely.
Do not cut the anchors.
Clásica
Accesorios para Baño
/ HEIGHT (")
120 (47,24)
165 (64,96)
105 (41,33)
105 (41,33)
150 (59,05)
170 (66,92)
50 (19,68) -
170 (66,92)
X2
/ Insert
pija
lag screw
