Helvex Vertika 16104 Installation Manual

Asesoría y Servicio Técnico:
Consultancy and Technical
Service:
servicio.tecnico@helvex.com.mx
16104
16105
16107
16106
16109
16108
Hola soy Fluxy, te
ayudaré a instalar
tu producto.
Hi I'm Fluxy, I'll
help you to install
your product.

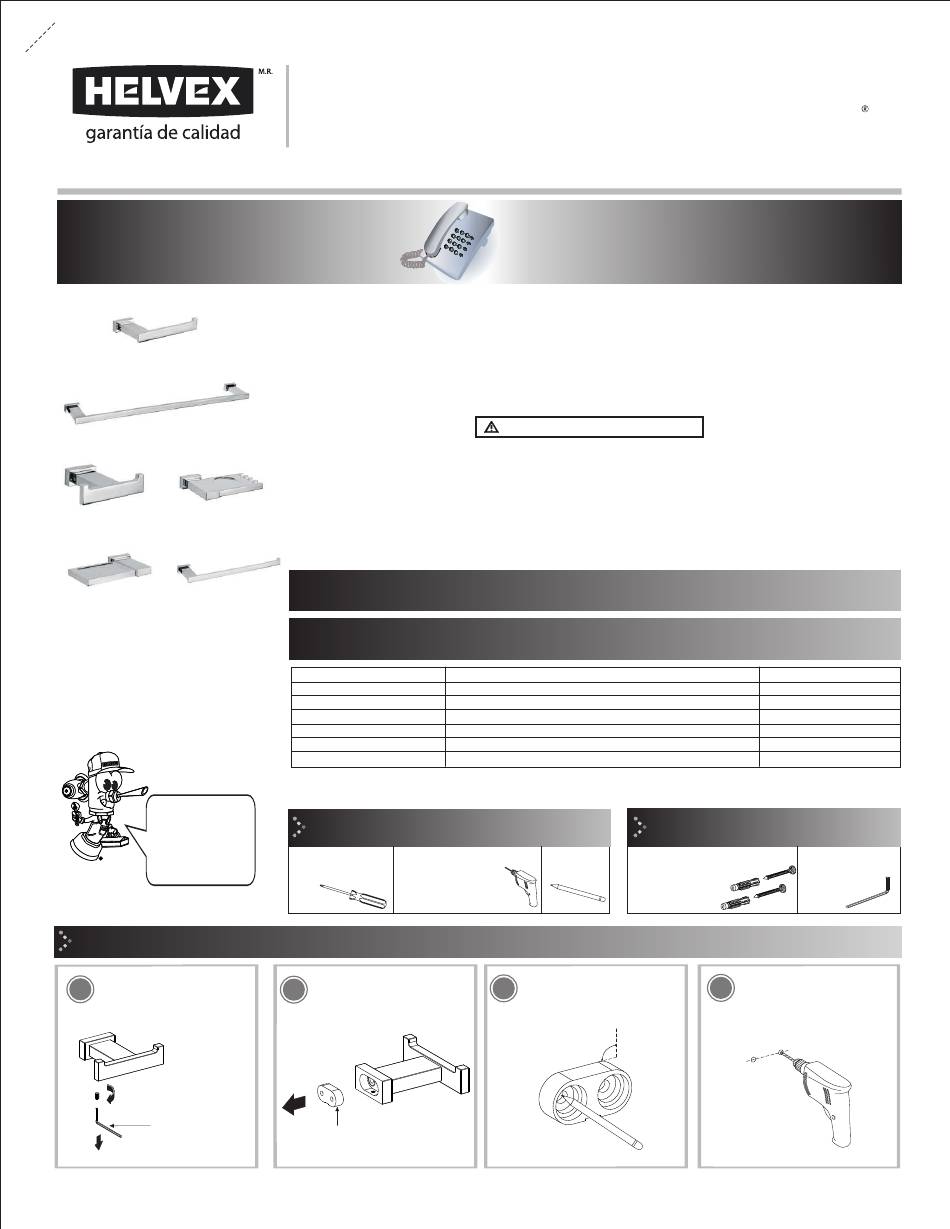

Instalación General / General Installation
Desenrosque el opresor con la
1
llave allen (incluida). / Unscrew
the set screw with the 3/32"
allen wrench (included).
Llave allen 3/32"
(Incluida)
3/32" allen wrench
(Included)
GUÍA DE INSTALACIÓN
INSTALLATION GUIDE
01800 909 2020
01(55)53339431
Agradecemos su elección por los productos HELVEX.
Estamos seguros de que su confiabilidad por el producto excederá sus más altas expectativas, cuya
funcionalidad, estética, durabilidad, respaldo integral y alta calidad le otorgarán plena satisfacción por años,
reflejando el compromiso con la calidad, innovación y el medio ambiente que forman parte de Helvex.
Thank you for choosing HELVEX products.
We are confident that the product reliability will exceed your maximum expectations. The functionality,
aesthetics, durability are at its highest quality! The comprehensive support will grant full satisfaction for years,
reflecting the commitment to quality, innovation and the environment as part Helvex.
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el
producto. Utilice gafas de seguridad. En obras de construcción, instalación, modificación, ampliación y
reparación deben cumplir con el reglamento de construcción y obras de su localidad. El producto ilustrado
puede sufrir cambios de aspecto como resultado de la mejora continua a la que está sujeto.
To reduce the risk of injury or property damage, read all instructions. Before installing the product, please
remember to use safety glasses. In construction, installation, alteration, extension and repair, the rules of
constructions must be applied. As result of continuous improvement, the illustration product may change in
appearance.
Este instructivo aplica al producto en cualquier acabado. / This instructive applies
Alturas recomendadas para instalación de accesorios / Recommended accessories
MODELO / MODEL
16104
16105
16106
16107
16108
16109
* Alturas recomendadas en base a NPT (Nivel de Piso Terminado). /
* Recommended installation height based on FFL (Finished Floor Level).
Herramienta Requerida
desarmador de cruz taladro con broca para
concreto de Ø ¼"
phillips screwdriver
concrete drill with Ø ¼"
Retire el ancla. / Remove the
2
wall bracket.
ancla
wall bracket
1-03-1078-5
Refacciones Originales:
Original Spare Parts:
refacciones@helvex.com.mx
ADVERTENCIA / WARNING
to the product in any finish.
installation height.
DESCRIPCIÓN / DESCRIPTION

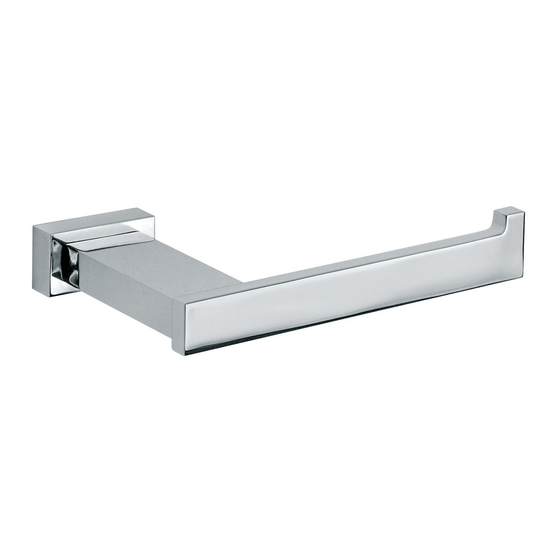

Porta papel / Paper Holder
Toallero de Barra / Towel Bar
Gancho Doble / Double Hook
Portacepillos / Toothbrush Holder
Jabonera / Soap Dish
Toallero Corto / Short Towel

/ Required Tools

kit de sujeción para
lápiz
muro falso y muro sólido
pencil
fixing kit for drywall
and solid wall
Presente el ancla, nivele y
3
marque los barrenos. / Place
wall bracket, level and mark the
holes.
90°
Vértika
Línea de Accesorios
/ Line of Accessories
01 800 890 0594
01 (55) 53 33 94 00
53 33 94 21
Ext. 5068, 5815 y 5913
ALTURA (cm)
50
120
165
105
105
150
Artículos Incluidos en su Producto

/ Items Included in your Product

llave allen 3/32"
3/32" allen wrench
Barrene con broca para
4
concreto de Ø 1/4".
Ø 1/4" masonry drill bit.
/ HEIGHT
/ Drill with
