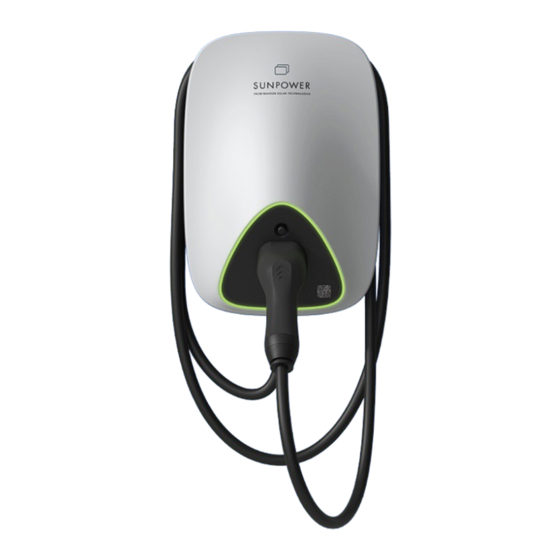

SunPower Drive
Wall Mounted EV Charger
Safety and Installation Instructions
Available Languages:
English
German
Spanish
French
Italian
Dutch
Flemish

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SunPower Drive and is the answer not in the manual?

Questions and answers

Related Manuals for Maxeon SunPower Drive

Summary of Contents for Maxeon SunPower Drive

  • Page 1 SunPower Drive Wall Mounted EV Charger Safety and Installation Instructions Available Languages: English German Spanish French Italian Dutch Flemish...
  • Page 2 Contents are subject to change without notice. Maxeon Solar Technologies, Ltd. sunpower.maxeon.com © 2023 Maxeon Solar Technologies, Ltd. All rights reserved. | 549549 Revision A - October 2023 Specifications included in this document are subject to change without notice...

  • Page 3: Table Of Contents

    6.3. Download and Install the SunPower One App 6.4. Activate SunPower Drive in the SunPower One App © 2023 Maxeon Solar Technologies, Ltd. All rights reserved. | 549549 Revision A - October 2023 Specifications included in this document are subject to change without notice...
  • Page 4 10.0 Appendix Peak Controller 10.1. Peak Controller 10.2. Specified Use 10.3. Description 10.4. Installation © 2023 Maxeon Solar Technologies, Ltd. All rights reserved. | 549549 Revision A - October 2023 Specifications included in this document are subject to change without notice...

  • Page 5: Copyright, Trademarks, And Disclaimer

    • Contact your dealer for more information on Customization versus the Standard product. © 2023 Maxeon Solar Technologies, Ltd. All rights reserved. | 549549 Revision A - October 2023 Specifications included in this document are subject to change without notice...

  • Page 6: Safety And Usage Instructions

    Failure to comply with this EU Directive may result in a negative impact on the environment. © 2023 Maxeon Solar Technologies, Ltd. All rights reserved. | 549549 Revision A - October 2023 Specifications included in this document are subject to change without notice...

  • Page 7: Summary Of Safety Symbols On The Equipment

    / himself to the risk of electric shock, fire and / or severe injuries. © 2023 Maxeon Solar Technologies, Ltd. All rights reserved. | 549549 Revision A - October 2023 Specifications included in this document are subject to change without notice...

  • Page 8: Technical Parameters

    Charging Protocol Mode 3 (IEC 61851-1) Enclosure IP Rating IP 55 IP 54 © 2023 Maxeon Solar Technologies, Ltd. All rights reserved. | 549549 Revision A - October 2023 Specifications included in this document are subject to change without notice...

  • Page 9: Warranty, Services, Certifications And Compliance

    Mobility services provided through partnership with ev.energy Certifications & IEC 61851-1, IEC 61851-21-2, LVD 2014/35/EU, RED 2014/53/EU, CE Compliance © 2023 Maxeon Solar Technologies, Ltd. All rights reserved. | 549549 Revision A - October 2023 Specifications included in this document are subject to change without notice...

  • Page 10: Product Overview

    [A], and the charging connector should be inserted into the designated position [F] for safe storage. © 2023 Maxeon Solar Technologies, Ltd. All rights reserved. | 549549 Revision A - October 2023 Specifications included in this document are subject to change without notice...

  • Page 11: Led Status Indicators

    4.3. LED status Indicators SunPower Drive is equipped with a color LED to visualize the working status of the charging station. Lighting effects Meanings Subsequent operation The charging station is Correctly connect the charging Green indicator in standby state without is always on.

  • Page 12: Installation

    Notice: The above tools shall be selected based on the actual situations on site. © 2023 Maxeon Solar Technologies, Ltd. All rights reserved. | 549549 Revision A - October 2023 Specifications included in this document are subject to change without notice...

  • Page 13: Supply

    The parameters provided are a recommendation only. © 2023 Maxeon Solar Technologies, Ltd. All rights reserved. | 549549 Revision A - October 2023 Specifications included in this document are subject to change without notice...

  • Page 14: Unpacking List

    M4 x 13.9mm screw-clamp (1 spare) SunPower RFID authentication cards QC Certificate Earth terminal Incoming protection sleeve © 2023 Maxeon Solar Technologies, Ltd. All rights reserved. | 549549 Revision A - October 2023 Specifications included in this document are subject to change without notice...

  • Page 15: Wall Mounting

    M4*12 cross combination screw M4*12 cross combination screw Figure 2 General assembly drawing of wall mounting © 2023 Maxeon Solar Technologies, Ltd. All rights reserved. | 549549 Revision A - October 2023 Specifications included in this document are subject to change without notice...
  • Page 16 - outer diameter 13 - 18mm Figure 5 Route cable through the cable inlet rubber plug © 2023 Maxeon Solar Technologies, Ltd. All rights reserved. | 549549 Revision A - October 2023 Specifications included in this document are subject to change without notice...
  • Page 17 8. Complete power cable wiring, then connect the network cable if necessary. External grounding is not required. 7.4kW 22kW Figure 8 Wiring diagram © 2023 Maxeon Solar Technologies, Ltd. All rights reserved. | 549549 Revision A - October 2023 Specifications included in this document are subject to change without notice...
  • Page 18 Close the rear cover, as shown in Figure 12. Figure 11 Inserting the SIM card Figure 12 Closing the rear cover © 2023 Maxeon Solar Technologies, Ltd. All rights reserved. | 549549 Revision A - October 2023 Specifications included in this document are subject to change without notice...
  • Page 19 Screw head protrudes 7mm Figure 16 Hanging charging station Figure 17 Fixing bottom of charging station © 2023 Maxeon Solar Technologies, Ltd. All rights reserved. | 549549 Revision A - October 2023 Specifications included in this document are subject to change without notice...

  • Page 20: Post-Installation Inspection

    5. View appearance, marking, integrity, cleanliness. © 2023 Maxeon Solar Technologies, Ltd. All rights reserved. | 549549 Revision A - October 2023 Specifications included in this document are subject to change without notice...

  • Page 21: Commissioning

    Check whether the charging connector is twisted and whether cables, plugs and housings are in good condition. © 2023 Maxeon Solar Technologies, Ltd. All rights reserved. | 549549 Revision A - October 2023 Specifications included in this document are subject to change without notice...

  • Page 22: Connectivity Settings

    Power cycle the charger at the dedicated charger MCB installed. 2. The charger is powering up, and after 30 seconds the Wi-Fi Access Point network associa- ted with the SunPower Drive unit will be activated. This network is identifiable by the SSID “SUNPOWER DRIVE”.

  • Page 23: Network Priority Settings

    5. Click „Submit“ to confirm and wait for the “Success” confirmation 6. Upon “Failure” confirmation, wait a few seconds and click “Submit” again © 2023 Maxeon Solar Technologies, Ltd. All rights reserved. | 549549 Revision A - October 2023 Specifications included in this document are subject to change without notice...

  • Page 24: Configuration

    4. Click „Submit“ to confirm and wait for the “Success” confirmation 5. Upon “Failure” confirmation, wait a few seconds and click “Submit” again © 2023 Maxeon Solar Technologies, Ltd. All rights reserved. | 549549 Revision A - October 2023 Specifications included in this document are subject to change without notice...

  • Page 25: Wi-Fi Configuration

    Web UI access is required again via Wi-Fi, power cycle the charger and repeat the Wi-Fi connection steps. © 2023 Maxeon Solar Technologies, Ltd. All rights reserved. | 549549 Revision A - October 2023 Specifications included in this document are subject to change without notice...

  • Page 26: Download And Install The Sunpower One App

    SunPower One account and enjoy the comprehensive SunPower One experience. © 2023 Maxeon Solar Technologies, Ltd. All rights reserved. | 549549 Revision A - October 2023 Specifications included in this document are subject to change without notice...

  • Page 27: Instruct The End User To Activate Their Sunpower One Account

    As an installer you can access the EV Charger monitoring portal through your SunPower One cockpit by following the link https://partners.sunpower.maxeon.com/login and clicking on SunPower Drive Dashboard. © 2023 Maxeon Solar Technologies, Ltd. All rights reserved. | 549549 Revision A - October 2023 Specifications included in this document are subject to change without notice...

  • Page 28: Maintenance

    Important: The routine maintenance are good practice guidelines only. Please make sure the local relevant laws and regulations are strictly complied with. © 2023 Maxeon Solar Technologies, Ltd. All rights reserved. | 549549 Revision A - October 2023 Specifications included in this document are subject to change without notice...

  • Page 29: Troubleshooting

    CP to PE should be 220 Ohm when the charging connector is not inserted. 3. If the problem persists, contact Customer support. © 2023 Maxeon Solar Technologies, Ltd. All rights reserved. | 549549 Revision A - October 2023 Specifications included in this document are subject to change without notice...

  • Page 30: Input Overvoltage Is Observed

    In case of any technical issues please contact your local Maxeon Technical Support. © 2023 Maxeon Solar Technologies, Ltd. All rights reserved. | 549549 Revision A - October 2023 Specifications included in this document are subject to change without notice...

  • Page 31: Appendix Peak Controller

    10.2. Specified Use SunPower Drive has a nominal current rating of 32A. In some households, the maximum rating of the main grid connection point is not enough to support this load in addition to the normal household loads. In such a case, an additional monitoring and control layer is required to ensu- re the continuity of the electrical distribution under all conditions (blackout protection).

  • Page 32: Description

    3 DIP switches (refer the Peak Controller installation manual provided). © 2023 Maxeon Solar Technologies, Ltd. All rights reserved. | 549549 Revision A - October 2023 Specifications included in this document are subject to change without notice...

  • Page 33: Installation

    Ethernet Port used for Internet communication on the back of the charger is used for the communication to the Peak Controller. © 2023 Maxeon Solar Technologies, Ltd. All rights reserved. | 549549 Revision A - October 2023 Specifications included in this document are subject to change without notice...
  • Page 34 Local Network Connection Direct vs. Local Network (3 phase installation) Direct Connection Local Network Connection © 2023 Maxeon Solar Technologies, Ltd. All rights reserved. | 549549 Revision A - October 2023 Specifications included in this document are subject to change without notice...
  • Page 35 Die neueste Version findest du hier: www.sunpower.maxeon.com/int/InstallGuideDrive Kurzfristige inhaltliche Änderungen vorbehalten Maxeon Solar Technologies sunpower.maxeon.com/de © 2023 Maxeon Solar Technologies, Ltd. Alle Rechte vorbehalten. | 549549 Revision A - Oktober 2023 Wir behalten uns eine kurzfristige Änderung der in diesem Dokument aufgeführten Spezifikationen vor.
  • Page 36 6.3. Herunterladen und Installieren der SunPower One-App 6.4. Aktivieren der SunPower Drive-Einheit in der SunPower One-App © 2023 Maxeon Solar Technologies, Ltd. Alle Rechte vorbehalten. | 549549 Revision A - Oktober 2023 Wir behalten uns eine kurzfristige Änderung der in diesem Dokument aufgeführten Spezifikationen vor.
  • Page 37 10.0 Anhang: Peak Controller 10.1. Peak Controller 10.2. Bestimmungsgemäßer Gebrauch 10.3. Beschreibung 10.4. Installation © 2023 Maxeon Solar Technologies, Ltd. Alle Rechte vorbehalten. | 549549 Revision A - Oktober 2023 Wir behalten uns eine kurzfristige Änderung der in diesem Dokument aufgeführten Spezifikationen vor.

  • Page 38: Urheberrecht, Marken Und Haftungsausschluss

    Bitte wende dich an deinen Händler, um weitere Informationen zu Anpassungen gegenüber dem Standardprodukt zu erhalten. © 2023 Maxeon Solar Technologies, Ltd. Alle Rechte vorbehalten. | 549549 Revision A - Oktober 2023 Wir behalten uns eine kurzfristige Änderung der in diesem Dokument aufgeführten Spezifikationen vor.

  • Page 39: Sicherheits- Und Verwendungshinweise

    Sammel- und Entsorgungssysteme in deiner Nähe zu informieren. Die Nichteinhaltung dieser EU-Richtlinie kann negative Auswirkungen auf die Umwelt haben. © 2023 Maxeon Solar Technologies, Ltd. Alle Rechte vorbehalten. | 549549 Revision A - Oktober 2023 Wir behalten uns eine kurzfristige Änderung der in diesem Dokument aufgeführten Spezifikationen vor.

  • Page 40: Übersicht Über Die Sicherheitssymbole Auf Dem Gerät

    Gefahr eines Stromschlags oder Brandes und/oder das Risiko schwerer Verletzungen. © 2023 Maxeon Solar Technologies, Ltd. Alle Rechte vorbehalten. | 549549 Revision A - Oktober 2023 Wir behalten uns eine kurzfristige Änderung der in diesem Dokument aufgeführten Spezifikationen vor.

  • Page 41: Technische Parameter

    Mode 3 (IEC 61851-1) IP-Schutzklasse des IP 55 IP 54 Gehäuses © 2023 Maxeon Solar Technologies, Ltd. Alle Rechte vorbehalten. | 549549 Revision A - Oktober 2023 Wir behalten uns eine kurzfristige Änderung der in diesem Dokument aufgeführten Spezifikationen vor.

  • Page 42: Garantie, Serviceleistungen, Zertifizierungen Und Konformität

    Zertifizierungen und IEC 61851-1, IEC 61851-21-2, LVD 2014/35/EU, RED 2014/53/EU, CE Konformität © 2023 Maxeon Solar Technologies, Ltd. Alle Rechte vorbehalten. | 549549 Revision A - Oktober 2023 Wir behalten uns eine kurzfristige Änderung der in diesem Dokument aufgeführten Spezifikationen vor.

  • Page 43: Produktübersicht

    Kabelaufwicklung an Position [A] gelegt werden. Der Ladestecker sollte zur sicheren Aufbewahrung in Position [F] eingesteckt werden. © 2023 Maxeon Solar Technologies, Ltd. Alle Rechte vorbehalten. | 549549 Revision A - Oktober 2023 Wir behalten uns eine kurzfristige Änderung der in diesem Dokument aufgeführten Spezifikationen vor.

  • Page 44: Led-Statusanzeigen

    Problem weiterhin, aktiviert. wende dich bitte an deinen Händler oder Dienstanbieter. © 2023 Maxeon Solar Technologies, Ltd. Alle Rechte vorbehalten. | 549549 Revision A - Oktober 2023 Wir behalten uns eine kurzfristige Änderung der in diesem Dokument aufgeführten Spezifikationen vor.

  • Page 45: Installation

    Hinweis: Die oben angegebenen Werkzeuge sind entsprechend den tatsächlichen Gegebenheiten vor Ort auszuwählen. © 2023 Maxeon Solar Technologies, Ltd. Alle Rechte vorbehalten. | 549549 Revision A - Oktober 2023 Wir behalten uns eine kurzfristige Änderung der in diesem Dokument aufgeführten Spezifikationen vor.

  • Page 46: Stromversorgung

    Bedingungen erfüllt sind. Bei den angegebenen Parametern handelt es sich lediglich um eine Empfehlung. © 2023 Maxeon Solar Technologies, Ltd. Alle Rechte vorbehalten. | 549549 Revision A - Oktober 2023 Wir behalten uns eine kurzfristige Änderung der in diesem Dokument aufgeführten Spezifikationen vor.

  • Page 47: Lieferumfang

    M4 x 13,9 mm Schraubenplatte (ein Ersatzteil) SunPower RFID-Authentifizierungskarten QC-Zertifikat Erdungsklemme Schutzhülse © 2023 Maxeon Solar Technologies, Ltd. Alle Rechte vorbehalten. | 549549 Revision A - Oktober 2023 Wir behalten uns eine kurzfristige Änderung der in diesem Dokument aufgeführten Spezifikationen vor.

  • Page 48: Wandmontage

    M4*12 Kreuzschlitzschraube M4*12 Kreuzschlitzschraube Abb. 2 Allgemeine Montagezeichnung für die Wandmontage © 2023 Maxeon Solar Technologies, Ltd. Alle Rechte vorbehalten. | 549549 Revision A - Oktober 2023 Wir behalten uns eine kurzfristige Änderung der in diesem Dokument aufgeführten Spezifikationen vor.
  • Page 49 – Außendurchmesser: 13 bis 18 mm Abb. 5 Kabel durch Öffnungen im Gummistopfen führen © 2023 Maxeon Solar Technologies, Ltd. Alle Rechte vorbehalten. | 549549 Revision A - Oktober 2023 Wir behalten uns eine kurzfristige Änderung der in diesem Dokument aufgeführten Spezifikationen vor.
  • Page 50 Netzwerkkabel an, sofern dieses benötigt wird. Eine separate Erdung ist nicht erforderlich. 7,4 kW 22 kW Abb. 8 Verkabelung © 2023 Maxeon Solar Technologies, Ltd. Alle Rechte vorbehalten. | 549549 Revision A - Oktober 2023 Wir behalten uns eine kurzfristige Änderung der in diesem Dokument aufgeführten Spezifikationen vor.
  • Page 51 Abb. 11 Einsetzen der SIM-Karte Abb. 12 Schließen der hinteren Abdeckung © 2023 Maxeon Solar Technologies, Ltd. Alle Rechte vorbehalten. | 549549 Revision A - Oktober 2023 Wir behalten uns eine kurzfristige Änderung der in diesem Dokument aufgeführten Spezifikationen vor.
  • Page 52 Abb. 16 Einhängen der Ladestation Abb. 17 Befestigen der Unterseite der Ladestation © 2023 Maxeon Solar Technologies, Ltd. Alle Rechte vorbehalten. | 549549 Revision A - Oktober 2023 Wir behalten uns eine kurzfristige Änderung der in diesem Dokument aufgeführten Spezifikationen vor.

  • Page 53: Überprüfung Nach Der Installation

    5. Überprüfe Aussehen und Kennzeichnung und kontrolliere die Ladestation auf Unversehrtheit und Sauberkeit. © 2023 Maxeon Solar Technologies, Ltd. Alle Rechte vorbehalten. | 549549 Revision A - Oktober 2023 Wir behalten uns eine kurzfristige Änderung der in diesem Dokument aufgeführten Spezifikationen vor.

  • Page 54: Sicherheitsanweisungen Vor Der Inbetriebnahme

    Stelle sicher, dass der Ladestecker nicht verdreht ist und Kabel, Stopfen und Gehäuse in gutem Zustand sind. © 2023 Maxeon Solar Technologies, Ltd. Alle Rechte vorbehalten. | 549549 Revision A - Oktober 2023 Wir behalten uns eine kurzfristige Änderung der in diesem Dokument aufgeführten Spezifikationen vor.

  • Page 55: Konnektivitätseinstellungen

    Wichtig: In einigen Fällen müssen die Netzwerkeinstellungen (IPv4) des Laptops geändert werden, damit dieser dasselbe Subnetz verwendet wie SunPower Drive. © 2023 Maxeon Solar Technologies, Ltd. Alle Rechte vorbehalten. | 549549 Revision A - Oktober 2023 Wir behalten uns eine kurzfristige Änderung der in diesem Dokument aufgeführten Spezifikationen vor.

  • Page 56: Netzwerkprioritätseinstellungen

    6. Wird „Failure“ (Fehlgeschlagen) angezeigt, warte ein paar Sekunden und klicke dann erneut auf „Submit“ (Übermitteln). © 2023 Maxeon Solar Technologies, Ltd. Alle Rechte vorbehalten. | 549549 Revision A - Oktober 2023 Wir behalten uns eine kurzfristige Änderung der in diesem Dokument aufgeführten Spezifikationen vor.

  • Page 57: Konfiguration

    5. Wird „Failure“ (Fehlgeschlagen) angezeigt, warte ein paar Sekunden und klicke dann erneut auf „Submit“ (Übermitteln). © 2023 Maxeon Solar Technologies, Ltd. Alle Rechte vorbehalten. | 549549 Revision A - Oktober 2023 Wir behalten uns eine kurzfristige Änderung der in diesem Dokument aufgeführten Spezifikationen vor.

  • Page 58: Wlan-Konfiguration

    Benutzeroberfläche zugreifen musst, schalte das Ladegerät aus und wieder ein und wiederhole die Schritte zum Herstellen der Verbindung. © 2023 Maxeon Solar Technologies, Ltd. Alle Rechte vorbehalten. | 549549 Revision A - Oktober 2023 Wir behalten uns eine kurzfristige Änderung der in diesem Dokument aufgeführten Spezifikationen vor.

  • Page 59: Herunterladen Und Installieren Der Sunpower One-App

    Link, über den der Kunde sein SunPower One-Konto aktivieren kann, um die umfangreichen SunPower One-Funktionen zu nutzen. © 2023 Maxeon Solar Technologies, Ltd. Alle Rechte vorbehalten. | 549549 Revision A - Oktober 2023 Wir behalten uns eine kurzfristige Änderung der in diesem Dokument aufgeführten Spezifikationen vor.

  • Page 60: Unterstützung Des Endbenutzers Bei Der Aktivierung Des Sunpower One-Kontos

    E-Ladestation zugreifen. Öffne dazu den Link https://partners.sunpower.maxeon.com/login und klicke auf das SunPower Drive-Dashboard. © 2023 Maxeon Solar Technologies, Ltd. Alle Rechte vorbehalten. | 549549 Revision A - Oktober 2023 Wir behalten uns eine kurzfristige Änderung der in diesem Dokument aufgeführten Spezifikationen vor.

  • Page 61: Wartung

    Wichtig: Die hier aufgeführten routinemäßigen Wartungsarbeiten sind lediglich als gute Regel zu verstehen. Geltende lokale Gesetze und Vorschriften sind unbedingt einzuhalten. © 2023 Maxeon Solar Technologies, Ltd. Alle Rechte vorbehalten. | 549549 Revision A - Oktober 2023 Wir behalten uns eine kurzfristige Änderung der in diesem Dokument aufgeführten Spezifikationen vor.

  • Page 62: Problembehebung

    3. Besteht das Problem weiterhin, wende dich bitte an den Kundendienst. © 2023 Maxeon Solar Technologies, Ltd. Alle Rechte vorbehalten. | 549549 Revision A - Oktober 2023 Wir behalten uns eine kurzfristige Änderung der in diesem Dokument aufgeführten Spezifikationen vor.

  • Page 63: Auf Der Eingangsseite Liegt Eine Überspannung Vor

    Wende dich bei technischen Problemen bitte an den örtlichen technischen Support von Maxeon. © 2023 Maxeon Solar Technologies, Ltd. Alle Rechte vorbehalten. | 549549 Revision A - Oktober 2023 Wir behalten uns eine kurzfristige Änderung der in diesem Dokument aufgeführten Spezifikationen vor.

  • Page 64: Anhang: Peak Controller

    Der Peak Controller wurde für die Verwendung mit der SunPower Drive-Ladestation entwickelt und sollte nicht für andere elektrische Geräte genutzt werden. © 2023 Maxeon Solar Technologies, Ltd. Alle Rechte vorbehalten. | 549549 Revision A - Oktober 2023 Wir behalten uns eine kurzfristige Änderung der in diesem Dokument aufgeführten Spezifikationen vor.

  • Page 65: Beschreibung

    Strom für die SunPower Drive-Ladestation begrenzt (siehe Installationshandbuch des Peak Controllers). © 2023 Maxeon Solar Technologies, Ltd. Alle Rechte vorbehalten. | 549549 Revision A - Oktober 2023 Wir behalten uns eine kurzfristige Änderung der in diesem Dokument aufgeführten Spezifikationen vor.

  • Page 66: Installation

    Peak Controller wird derselbe Ethernet-Port auf der Rückseite der Ladestation genutzt, der auch für die Kommunikation mit dem Internet verwendet wird. © 2023 Maxeon Solar Technologies, Ltd. Alle Rechte vorbehalten. | 549549 Revision A - Oktober 2023 Wir behalten uns eine kurzfristige Änderung der in diesem Dokument aufgeführten Spezifikationen vor.
  • Page 67 Direktverbindung im Vergleich zur lokalen Netzwerkverbindung (dreiphasige Installation) Direktverbindung Lokale Netzwerkverbindung © 2023 Maxeon Solar Technologies, Ltd. Alle Rechte vorbehalten. | 549549 Revision A - Oktober 2023 Wir behalten uns eine kurzfristige Änderung der in diesem Dokument aufgeführten Spezifikationen vor.
  • Page 68 El contenido está sujeto a cambios sin previo aviso. Maxeon Solar Technologies, Ltd. sunpower.maxeon.com © 2023 Maxeon Solar Technologies, Ltd. Todos los derechos reservados. | 549549 Revisión A - Octubre 2023 Las especificaciones incluidas en esta ficha técnica están sujetas a cambios sin previo aviso.
  • Page 69 6.3. Descarga e instalación de la aplicación SunPower One © 2023 Maxeon Solar Technologies, Ltd. Todos los derechos reservados. | 549549 Revisión A - Octubre 2023 Las especificaciones incluidas en esta ficha técnica están sujetas a cambios sin previo aviso.
  • Page 70 10.1. Controlador de picos 10.2. Uso específico 10.3. Descripción 10.4. Instalación © 2023 Maxeon Solar Technologies, Ltd. Todos los derechos reservados. | 549549 Revisión A - Octubre 2023 Las especificaciones incluidas en esta ficha técnica están sujetas a cambios sin previo aviso.

  • Page 71: Derechos De Autor, Marcas Registradas Y Descargo De Responsabilidad

    Ponte en contacto con tu distribuidor para obtener más información sobre las diferencias de la personalización respecto al producto estándar. © 2023 Maxeon Solar Technologies, Ltd. Todos los derechos reservados. | 549549 Revisión A - Octubre 2023 Las especificaciones incluidas en esta ficha técnica están sujetas a cambios sin previo aviso.

  • Page 72: Seguridad General

    El incumplimiento de esta directiva de la UE puede tener un impacto negativo en el medioambiente. © 2023 Maxeon Solar Technologies, Ltd. Todos los derechos reservados. | 549549 Revisión A - Octubre 2023 Las especificaciones incluidas en esta ficha técnica están sujetas a cambios sin previo aviso.

  • Page 73: Resumen De Los Símbolos De Seguridad En El Equipo

    © 2023 Maxeon Solar Technologies, Ltd. Todos los derechos reservados. | 549549 Revisión A - Octubre 2023 Las especificaciones incluidas en esta ficha técnica están sujetas a cambios sin previo aviso.

  • Page 74: Parámetros Técnicos

    Clasificación IP de la IP 55 IP 54 carcasa © 2023 Maxeon Solar Technologies, Ltd. Todos los derechos reservados. | 549549 Revisión A - Octubre 2023 Las especificaciones incluidas en esta ficha técnica están sujetas a cambios sin previo aviso.

  • Page 75: Garantía, Servicios, Certificaciones Y Conformidad

    IEC 61851-1, IEC 61851-21-2, LVD 2014/35/EU, RED 2014/53/EU, CE conformidad © 2023 Maxeon Solar Technologies, Ltd. Todos los derechos reservados. | 549549 Revisión A - Octubre 2023 Las especificaciones incluidas en esta ficha técnica están sujetas a cambios sin previo aviso.

  • Page 76: Descripción General Del Producto

    [F] para guardarlo de forma segura. © 2023 Maxeon Solar Technologies, Ltd. Todos los derechos reservados. | 549549 Revisión A - Octubre 2023 Las especificaciones incluidas en esta ficha técnica están sujetas a cambios sin previo aviso.

  • Page 77: Indicadores De Estado Led

    4.3. Indicadores de estado LED El SunPower Drive cuenta con un LED de color para ver el estado de la estación de carga. Efectos de iluminación Significados Operación a realizar La estación de carga está Conecta correctamente el El indicador verde está...

  • Page 78: Instalación

    Aviso: Las herramientas que figuran arriba deben seleccionarse teniendo en cuenta las necesidades de la situación. © 2023 Maxeon Solar Technologies, Ltd. Todos los derechos reservados. | 549549 Revisión A - Octubre 2023 Las especificaciones incluidas en esta ficha técnica están sujetas a cambios sin previo aviso.

  • Page 79: Suministro

    Los parámetros proporcionados son solo una recomendación. © 2023 Maxeon Solar Technologies, Ltd. Todos los derechos reservados. | 549549 Revisión A - Octubre 2023 Las especificaciones incluidas en esta ficha técnica están sujetas a cambios sin previo aviso.

  • Page 80: Lista De Desembalaje

    Certificado de control de calidad Toma de tierra Manguito de protección entrante © 2023 Maxeon Solar Technologies, Ltd. Todos los derechos reservados. | 549549 Revisión A - Octubre 2023 Las especificaciones incluidas en esta ficha técnica están sujetas a cambios sin previo aviso.

  • Page 81: Montaje En La Pared

    M4*12 mm y arandela Figura 2 Esquema general de montaje en pared © 2023 Maxeon Solar Technologies, Ltd. Todos los derechos reservados. | 549549 Revisión A - Octubre 2023 Las especificaciones incluidas en esta ficha técnica están sujetas a cambios sin previo aviso.
  • Page 82 , diámetro exterior 13-18 mm Figura 5 Pasar el cable por el pasacables © 2023 Maxeon Solar Technologies, Ltd. Todos los derechos reservados. | 549549 Revisión A - Octubre 2023 Las especificaciones incluidas en esta ficha técnica están sujetas a cambios sin previo aviso.
  • Page 83 7,4 kW 22 kW Figura 8 Diagrama de cableado © 2023 Maxeon Solar Technologies, Ltd. Todos los derechos reservados. | 549549 Revisión A - Octubre 2023 Las especificaciones incluidas en esta ficha técnica están sujetas a cambios sin previo aviso.
  • Page 84 Figura 11 Introducción de la tarjeta SIM Figura 12 Cerrado de la cubierta trasera © 2023 Maxeon Solar Technologies, Ltd. Todos los derechos reservados. | 549549 Revisión A - Octubre 2023 Las especificaciones incluidas en esta ficha técnica están sujetas a cambios sin previo aviso.
  • Page 85 Figura 17 Fijado de la parte inferior de la estación de carga © 2023 Maxeon Solar Technologies, Ltd. Todos los derechos reservados. | 549549 Revisión A - Octubre 2023 Las especificaciones incluidas en esta ficha técnica están sujetas a cambios sin previo aviso.

  • Page 86: Inspección Posterior A La Instalación

    5. Revisa el aspecto visual, el marcado, la integridad y la limpieza. © 2023 Maxeon Solar Technologies, Ltd. Todos los derechos reservados. | 549549 Revisión A - Octubre 2023 Las especificaciones incluidas en esta ficha técnica están sujetas a cambios sin previo aviso.

  • Page 87: Puesta En Servicio

    Comprueba si el conector de carga, los cables, las tomas y las carcasas, están en buenas condiciones. © 2023 Maxeon Solar Technologies, Ltd. Todos los derechos reservados. | 549549 Revisión A - Octubre 2023 Las especificaciones incluidas en esta ficha técnica están sujetas a cambios sin previo aviso.

  • Page 88: Ajustes De Conectividad

    2. El cargador iniciará el proceso de encendido, y transcurridos 30 segundos se activará la red del punto de acceso wifi asociado con la unidad SunPower Drive. Esta red se puede identificar por el nombre de red (SSID) “SUNPOWER DRIVE”.

  • Page 89: Controlador De Picos

    6. Si aparece el mensaje “Failure”, espera unos segundos y haz clic en “Submit” de nuevo. © 2023 Maxeon Solar Technologies, Ltd. Todos los derechos reservados. | 549549 Revisión A - Octubre 2023 Las especificaciones incluidas en esta ficha técnica están sujetas a cambios sin previo aviso.

  • Page 90: Configuración De La Conexión 4G

    5. Si aparece el mensaje “Failure”, espera unos segundos y haz clic en “Submit” de nuevo. © 2023 Maxeon Solar Technologies, Ltd. Todos los derechos reservados. | 549549 Revisión A - Octubre 2023 Las especificaciones incluidas en esta ficha técnica están sujetas a cambios sin previo aviso.

  • Page 91: Configuración De Wifi

    © 2023 Maxeon Solar Technologies, Ltd. Todos los derechos reservados. | 549549 Revisión A - Octubre 2023 Las especificaciones incluidas en esta ficha técnica están sujetas a cambios sin previo aviso.

  • Page 92: Descarga E Instalación De La Aplicación Sunpower One

    SunPower One y disfrutar de la experiencia completa de SunPower One. © 2023 Maxeon Solar Technologies, Ltd. Todos los derechos reservados. | 549549 Revisión A - Octubre 2023 Las especificaciones incluidas en esta ficha técnica están sujetas a cambios sin previo aviso.

  • Page 93: Instrucciones Al Usuario Final Para La Activación De Su Cuenta Sunpower One

    SunPower Drive. © 2023 Maxeon Solar Technologies, Ltd. Todos los derechos reservados. | 549549 Revisión A - Octubre 2023 Las especificaciones incluidas en esta ficha técnica están sujetas a cambios sin previo aviso.

  • Page 94: Mantenimiento

    Asegúrate de que se cumplen estrictamente las leyes y normativas locales pertinentes. © 2023 Maxeon Solar Technologies, Ltd. Todos los derechos reservados. | 549549 Revisión A - Octubre 2023 Las especificaciones incluidas en esta ficha técnica están sujetas a cambios sin previo aviso.

  • Page 95: Resolución De Problemas

    3. Si el problema persiste, ponte en contacto con el servicio de atención al cliente. © 2023 Maxeon Solar Technologies, Ltd. Todos los derechos reservados. | 549549 Revisión A - Octubre 2023 Las especificaciones incluidas en esta ficha técnica están sujetas a cambios sin previo aviso.

  • Page 96: Parece Haber Sobretensión De Entrada

    +34 900 808068 o por correo eléctronico soportetecnico@maxeon.com. © 2023 Maxeon Solar Technologies, Ltd. Todos los derechos reservados. | 549549 Revisión A - Octubre 2023 Las especificaciones incluidas en esta ficha técnica están sujetas a cambios sin previo aviso.

  • Page 97: Anexo: Controlador De Picos

    Drive y no debería usarse con otros dispositivos eléctricos. © 2023 Maxeon Solar Technologies, Ltd. Todos los derechos reservados. | 549549 Revisión A - Octubre 2023 Las especificaciones incluidas en esta ficha técnica están sujetas a cambios sin previo aviso.

  • Page 98: Descripción

    DIP (consulta el manual de instalación del control de pico suministrado). © 2023 Maxeon Solar Technologies, Ltd. Todos los derechos reservados. | 549549 Revisión A - Octubre 2023 Las especificaciones incluidas en esta ficha técnica están sujetas a cambios sin previo aviso.
  • Page 99 © 2023 Maxeon Solar Technologies, Ltd. Todos los derechos reservados. | 549549 Revisión A - Octubre 2023 Las especificaciones incluidas en esta ficha técnica están sujetas a cambios sin previo aviso.
  • Page 100 Comparación entre red local y directa (instalación trifásica) Conexión directa Conexión de red local © 2023 Maxeon Solar Technologies, Ltd. Todos los derechos reservados. | 549549 Revisión A - Octubre 2023 Las especificaciones incluidas en esta ficha técnica están sujetas a cambios sin previo aviso.
  • Page 101 Le contenu du présent document est susceptible d’être modifié sans préavis. Maxeon Solar Technologies, Ltd. sunpower.maxeon.com © 2023 Maxeon Solar Technologies, Ltd. Tous droits réservés. | 549549 Révision A - Octobre 2023 Les spécifications fournies dans ce document sont susceptibles d’être modifiées sans préavis.
  • Page 102 6.2.4. Configuration Ethernet 6.2.5. Configuration Wi-Fi 6.3. Télécharger et installer l’application SunPower One © 2023 Maxeon Solar Technologies, Ltd. Tous droits réservés. | 549549 Révision A - Octobre 2023 Les spécifications fournies dans ce document sont susceptibles d’être modifiées sans préavis.
  • Page 103 10.0 Annexe relative au délesteur de charge 10.1. Délesteur de charge 10.2. Spécifications d’usage 10.3. Description 10.4. Installation © 2023 Maxeon Solar Technologies, Ltd. Tous droits réservés. | 549549 Révision A - Octobre 2023 Les spécifications fournies dans ce document sont susceptibles d’être modifiées sans préavis.

  • Page 104: Copyright, Marques De Commerce Et Avis De Non-Responsabilité

    Contactez votre revendeur pour plus d’informations concernant la personnalisation comparativement au produit standard. © 2023 Maxeon Solar Technologies, Ltd. Tous droits réservés. | 549549 Révision A - Octobre 2023 Les spécifications fournies dans ce document sont susceptibles d’être modifiées sans préavis.

  • Page 105: Consignes De Sécurité Et D'utilisation

    Le non-respect de cette directive européenne est susceptible d’avoir un impact négatif sur l’environnement. © 2023 Maxeon Solar Technologies, Ltd. Tous droits réservés. | 549549 Révision A - Octobre 2023 Les spécifications fournies dans ce document sont susceptibles d’être modifiées sans préavis.

  • Page 106: Récapitulatif Des Symboles De Sécurité Figurant Sur L'équipement

    Si ces règles et instructions de sécurité ne sont pas respectées, l’utilisateur peut s’exposer à un risque d’électrocution, d’incendie et/ou de blessures graves. © 2023 Maxeon Solar Technologies, Ltd. Tous droits réservés. | 549549 Révision A - Octobre 2023 Les spécifications fournies dans ce document sont susceptibles d’être modifiées sans préavis.

  • Page 107: Paramètres Techniques

    (IEC 62196-2) Protocole de charge Mode 3 (IEC 61851-1) Indice IP du boîtier IP 55 IP 54 © 2023 Maxeon Solar Technologies, Ltd. Tous droits réservés. | 549549 Révision A - Octobre 2023 Les spécifications fournies dans ce document sont susceptibles d’être modifiées sans préavis.

  • Page 108: Garantie, Services, Certifications Et Conformité

    Services de mobilité proposés dans le cadre d’un partenariat avec ev.energy Certifications et IEC 61851-1, IEC 61851-21-2, LVD 2014/35/EU, RED 2014/53/EU, CE conformité © 2023 Maxeon Solar Technologies, Ltd. Tous droits réservés. | 549549 Révision A - Octobre 2023 Les spécifications fournies dans ce document sont susceptibles d’être modifiées sans préavis.

  • Page 109: Aperçu Du Produit

    être inséré dans la position prévue [F] pour assurer un rangement sécurisé. © 2023 Maxeon Solar Technologies, Ltd. Tous droits réservés. | 549549 Révision A - Octobre 2023 Les spécifications fournies dans ce document sont susceptibles d’être modifiées sans préavis.

  • Page 110: Indicateurs D'état Led

    être résolu, continue. contactez votre revendeur ou votre prestataire de services. © 2023 Maxeon Solar Technologies, Ltd. Tous droits réservés. | 549549 Révision A - Octobre 2023 Les spécifications fournies dans ce document sont susceptibles d’être modifiées sans préavis.

  • Page 111: Installation

    Remarque : Les outils susmentionnés doivent être sélectionnés en fonction des situations réelles rencontrées sur le site. © 2023 Maxeon Solar Technologies, Ltd. Tous droits réservés. | 549549 Révision A - Octobre 2023 Les spécifications fournies dans ce document sont susceptibles d’être modifiées sans préavis.

  • Page 112: Alimentation

    Les paramètres indiqués font seulement office de recommandation. © 2023 Maxeon Solar Technologies, Ltd. Tous droits réservés. | 549549 Révision A - Octobre 2023 Les spécifications fournies dans ce document sont susceptibles d’être modifiées sans préavis.

  • Page 113: Inventaire Des Éléments Fournis

    Borne de mise à la terre Manchon de protection pour les entrées © 2023 Maxeon Solar Technologies, Ltd. Tous droits réservés. | 549549 Révision A - Octobre 2023 Les spécifications fournies dans ce document sont susceptibles d’être modifiées sans préavis.

  • Page 114: Montage Mural

    Vis cruciforme M4*12 mm Vis cruciforme M4*12 mm Figure 2. Schéma d’assemblage général du montage mural © 2023 Maxeon Solar Technologies, Ltd. Tous droits réservés. | 549549 Révision A - Octobre 2023 Les spécifications fournies dans ce document sont susceptibles d’être modifiées sans préavis.
  • Page 115 Figure 5. Acheminement des câbles à travers le bouchon en caoutchouc d’entrée de câble © 2023 Maxeon Solar Technologies, Ltd. Tous droits réservés. | 549549 Révision A - Octobre 2023 Les spécifications fournies dans ce document sont susceptibles d’être modifiées sans préavis.
  • Page 116 Aucune mise à la terre externe n’est nécessaire. 7,4 kW 22 kW Figure 8. Schéma de câblage © 2023 Maxeon Solar Technologies, Ltd. Tous droits réservés. | 549549 Révision A - Octobre 2023 Les spécifications fournies dans ce document sont susceptibles d’être modifiées sans préavis.
  • Page 117 Fermez le capot arrière, comme le montre la figure 12. Figure 11. Insertion de la carte SIM Figure 12. Fermeture du capot arrière © 2023 Maxeon Solar Technologies, Ltd. Tous droits réservés. | 549549 Révision A - Octobre 2023 Les spécifications fournies dans ce document sont susceptibles d’être modifiées sans préavis.
  • Page 118 Figure 16. Accrochage de la station de recharge Figure 17. Fixation du bas de la station de recharge © 2023 Maxeon Solar Technologies, Ltd. Tous droits réservés. | 549549 Révision A - Octobre 2023 Les spécifications fournies dans ce document sont susceptibles d’être modifiées sans préavis.

  • Page 119: Inspection Consécutive À L'installation

    à la base de la borne de recharge. 5. Examinez l’aspect, le marquage, l’intégrité et la propreté de l’installation. © 2023 Maxeon Solar Technologies, Ltd. Tous droits réservés. | 549549 Révision A - Octobre 2023 Les spécifications fournies dans ce document sont susceptibles d’être modifiées sans préavis.

  • Page 120: Consignes De Sécurité Avant La Mise En Service

    Vérifiez si le connecteur de charge est tordu et si les câbles, les fiches et les boîtiers sont en bon état. © 2023 Maxeon Solar Technologies, Ltd. Tous droits réservés. | 549549 Révision A - Octobre 2023 Les spécifications fournies dans ce document sont susceptibles d’être modifiées sans préavis.

  • Page 121: Paramètres De Connectivité

    3. Sur votre appareil mobile ou votre ordinateur portable, accédez aux paramètres de connectivité et localisez le réseau de ce point d’accès Wi-Fi. 4. Aucun mot de passe n’est requis pour se connecter au réseau de l’unité SunPower Drive. 5. Une fois connecté, lancez votre navigateur mobile et saisissez correctement l’adresse IP de SunPower Drive : « http://192.168.87.136:8080 ».

  • Page 122: Paramètres Relatifs Aux Priorités De Réseau

    6. Si le message « Failure » (échec) s’affiche, attendez quelques secondes et cliquez à nouveau sur « Submit » (soumettre). © 2023 Maxeon Solar Technologies, Ltd. Tous droits réservés. | 549549 Révision A - Octobre 2023 Les spécifications fournies dans ce document sont susceptibles d’être modifiées sans préavis.

  • Page 123: Configuration 4G

    5. Si le message « Failure » (échec) s’affiche, attendez quelques secondes et cliquez à nouveau sur « Submit » (soumettre). © 2023 Maxeon Solar Technologies, Ltd. Tous droits réservés. | 549549 Révision A - Octobre 2023 Les spécifications fournies dans ce document sont susceptibles d’être modifiées sans préavis.

  • Page 124: Configuration Wi-Fi

    étapes relatives à la connexion Wi-Fi. © 2023 Maxeon Solar Technologies, Ltd. Tous droits réservés. | 549549 Révision A - Octobre 2023 Les spécifications fournies dans ce document sont susceptibles d’être modifiées sans préavis.

  • Page 125: Télécharger Et Installer L'application Sunpower One

    Cet e-mail contiendra un lien permettant au client d’activer son compte SunPower One et de profiter de l’expérience complète de SunPower One. © 2023 Maxeon Solar Technologies, Ltd. Tous droits réservés. | 549549 Révision A - Octobre 2023 Les spécifications fournies dans ce document sont susceptibles d’être modifiées sans préavis.

  • Page 126: Demander À L'utilisateur Final D'activer Son Compte Sunpower One

    électriques via votre cockpit SunPower One en suivant le lien https://partners. sunpower.maxeon.com/login et en cliquant sur SunPower Drive Dashboard. © 2023 Maxeon Solar Technologies, Ltd. Tous droits réservés. | 549549 Révision A - Octobre 2023 Les spécifications fournies dans ce document sont susceptibles d’être modifiées sans préavis.

  • Page 127: Maintenance

    Veillez à ce que les lois et réglementations locales en vigueur soient strictement respectées. © 2023 Maxeon Solar Technologies, Ltd. Tous droits réservés. | 549549 Révision A - Octobre 2023 Les spécifications fournies dans ce document sont susceptibles d’être modifiées sans préavis.

  • Page 128: Dépannage

    3. Si le problème persiste, veuillez contacter le service client. © 2023 Maxeon Solar Technologies, Ltd. Tous droits réservés. | 549549 Révision A - Octobre 2023 Les spécifications fournies dans ce document sont susceptibles d’être modifiées sans préavis.

  • Page 129: Une Surtension D'entrée Est Détectée

    En cas de problème technique, veuillez contacter votre service local d’assistance technique Maxeon. © 2023 Maxeon Solar Technologies, Ltd. Tous droits réservés. | 549549 Révision A - Octobre 2023 Les spécifications fournies dans ce document sont susceptibles d’être modifiées sans préavis.

  • Page 130: Annexe Relative Au Délesteur De Charge

    SunPower Drive, en fonction du seuil de courant maximal défini par l’utilisateur. Le délesteur de charge est conçu pour être utilisé avec la station de recharge SunPower Drive et ne doit pas être utilisé avec d’autres appareils électriques.

  • Page 131: Description

    DIP (voir le manuel d’installation du délesteur de charge fourni). © 2023 Maxeon Solar Technologies, Ltd. Tous droits réservés. | 549549 Révision A - Octobre 2023 Les spécifications fournies dans ce document sont susceptibles d’être modifiées sans préavis.
  • Page 132 1, 2 et 3 directement du côté charge du disjoncteur principal. La communication entre le délesteur de charge et SunPower Drive se fait via un câble Ethernet/LAN. Il peut s’agit d’une connexion directe à la borne de recharge de véhicule électrique ou d’une connexion indirecte via le réseau local.
  • Page 133 Connexion directe vs connexion au réseau local (installation triphasée) Connexion directe Connexion au réseau local © 2023 Maxeon Solar Technologies, Ltd. Tous droits réservés. | 549549 Révision A - Octobre 2023 Les spécifications fournies dans ce document sont susceptibles d’être modifiées sans préavis.
  • Page 134 Ci riserviamo di modificare senza preavviso i presenti contenuti. Maxeon Solar Technologies, Ltd. sunpower.maxeon.com/it © 2023 Maxeon Solar Technologies, Ltd. Tutti i diritti riservati. | 549549 Revisione A - Ottobre 2023 Ci riserviamo di modificare senza preavviso le specifiche contenute nel presente documento.
  • Page 135 6.3. Download e installazione dell'applicazione SunPower One 6.4. Attivazione di SunPower Drive nell'applicazione SunPower One © 2023 Maxeon Solar Technologies, Ltd. Tutti i diritti riservati. | 549549 Revisione A - Ottobre 2023 Ci riserviamo di modificare senza preavviso le specifiche contenute nel presente documento.
  • Page 136 10.1. Regolatore di picco 10.2. Uso specifico 10.3. Descrizione 10.4. Installazione © 2023 Maxeon Solar Technologies, Ltd. Tutti i diritti riservati. | 549549 Revisione A - Ottobre 2023 Ci riserviamo di modificare senza preavviso le specifiche contenute nel presente documento.

  • Page 137: Copyright, Marchi E Disclaimer

    Contatta il tuo rivenditore per ulteriori informazioni sulla personalizzazione rispetto al prodotto standard. © 2023 Maxeon Solar Technologies, Ltd. Tutti i diritti riservati. | 549549 Revisione A - Ottobre 2023 Ci riserviamo di modificare senza preavviso le specifiche contenute nel presente documento.

  • Page 138: Istruzioni Per La Sicurezza E L'uso

    La mancata osservanza di questa direttiva UE può avere un impatto negativo sull'ambiente. © 2023 Maxeon Solar Technologies, Ltd. Tutti i diritti riservati. | 549549 Revisione A - Ottobre 2023 Ci riserviamo di modificare senza preavviso le specifiche contenute nel presente documento.

  • Page 139: Riepilogo Dei Simboli Di Sicurezza Sull'apparecchiatura

    Se queste norme e istruzioni di sicurezza non vengono rispettate, l'utente può esporsi al rischio di scosse elettriche, incendi e/o lesioni gravi. © 2023 Maxeon Solar Technologies, Ltd. Tutti i diritti riservati. | 549549 Revisione A - Ottobre 2023 Ci riserviamo di modificare senza preavviso le specifiche contenute nel presente documento.

  • Page 140: Parametri Tecnici

    Modo 3 (CEI EN 61851-1) Grado di protezione IP IP 55 IP 54 © 2023 Maxeon Solar Technologies, Ltd. Tutti i diritti riservati. | 549549 Revisione A - Ottobre 2023 Ci riserviamo di modificare senza preavviso le specifiche contenute nel presente documento.

  • Page 141: Garanzia, Servizi, Certificazioni E Conformità

    CEI EN 61851-1, CEI EN 61851-21-2, LVD 2014/35/UE, conformità RED 2014/53/UE, CE © 2023 Maxeon Solar Technologies, Ltd. Tutti i diritti riservati. | 549549 Revisione A - Ottobre 2023 Ci riserviamo di modificare senza preavviso le specifiche contenute nel presente documento.

  • Page 142: Panoramica Del Prodotto

    [A] e il connettore di ricarica deve essere inserito nella posizione designata [F] per una conservazione senza rischi. © 2023 Maxeon Solar Technologies, Ltd. Tutti i diritti riservati. | 549549 Revisione A - Ottobre 2023 Ci riserviamo di modificare senza preavviso le specifiche contenute nel presente documento.

  • Page 143: Indicatori Di Stato Led

    4.3. Indicatori di stato LED SunPower Drive è dotato di un LED a colori per visualizzare lo stato di funzionamento della stazione di ricarica. Effetti luminosi Significati Operazione successiva La stazione di ricarica è in Collega correttamente il La spia verde è...

  • Page 144: Installazione

    Avviso: gli strumenti di cui sopra devono essere selezionati in base alle situazioni reali in loco. © 2023 Maxeon Solar Technologies, Ltd. Tutti i diritti riservati. | 549549 Revisione A - Ottobre 2023 Ci riserviamo di modificare senza preavviso le specifiche contenute nel presente documento.
  • Page 145 I parametri forniti sono solo una raccomandazione. © 2023 Maxeon Solar Technologies, Ltd. Tutti i diritti riservati. | 549549 Revisione A - Ottobre 2023 Ci riserviamo di modificare senza preavviso le specifiche contenute nel presente documento.
  • Page 146 Schede di autenticazione RFID SunPower Certificato CQ Terminale di terra Guaina di protezione in entrata © 2023 Maxeon Solar Technologies, Ltd. Tutti i diritti riservati. | 549549 Revisione A - Ottobre 2023 Ci riserviamo di modificare senza preavviso le specifiche contenute nel presente documento.

  • Page 147: Montaggio A Parete

    Figura 2 Schema di assemblaggio generale per il montaggio a parete © 2023 Maxeon Solar Technologies, Ltd. Tutti i diritti riservati. | 549549 Revisione A - Ottobre 2023 Ci riserviamo di modificare senza preavviso le specifiche contenute nel presente documento.
  • Page 148 Figura 5 Fai passare il cavo attraverso la presa in gomma dell’ingresso del cavo © 2023 Maxeon Solar Technologies, Ltd. Tutti i diritti riservati. | 549549 Revisione A - Ottobre 2023 Ci riserviamo di modificare senza preavviso le specifiche contenute nel presente documento.
  • Page 149 La messa a terra esterna non è necessaria. 7,4 kW 22 kW Figura 8 Schema dei cavi © 2023 Maxeon Solar Technologies, Ltd. Tutti i diritti riservati. | 549549 Revisione A - Ottobre 2023 Ci riserviamo di modificare senza preavviso le specifiche contenute nel presente documento.
  • Page 150 Figura 11 Inserimento della scheda SIM Figura 12 Chiusura del coperchio posteriore © 2023 Maxeon Solar Technologies, Ltd. Tutti i diritti riservati. | 549549 Revisione A - Ottobre 2023 Ci riserviamo di modificare senza preavviso le specifiche contenute nel presente documento.
  • Page 151 Figura 16 Stazione di ricarica mentre viene appesa Figura 17 Fissaggio del fondo della stazione di ricarica © 2023 Maxeon Solar Technologies, Ltd. Tutti i diritti riservati. | 549549 Revisione A - Ottobre 2023 Ci riserviamo di modificare senza preavviso le specifiche contenute nel presente documento.

  • Page 152: Ispezione Post-Installazione

    5. Esamina aspetto, marcatura, integrità, pulizia. © 2023 Maxeon Solar Technologies, Ltd. Tutti i diritti riservati. | 549549 Revisione A - Ottobre 2023 Ci riserviamo di modificare senza preavviso le specifiche contenute nel presente documento.

  • Page 153: Messa In Servizio

    Controlla se il connettore di ricarica è attorcigliato e se i cavi, le spine e gli alloggiamenti sono in buone condizioni. © 2023 Maxeon Solar Technologies, Ltd. Tutti i diritti riservati. | 549549 Revisione A - Ottobre 2023 Ci riserviamo di modificare senza preavviso le specifiche contenute nel presente documento.

  • Page 154: Impostazioni Di Connettività

    6.2. Impostazioni di connettività Per avviare il processo di messa in servizio di SunPower Drive dopo la sua installazione, è essenziale stabilire una connessione dati (Internet) funzionate, necessaria anche per il controllo e il monitoraggio continuo. SunPower Drive offre tre metodi di connessione dati: Ethernet, Wi-Fi e 4G (con una propria SIM e un contratto dati).

  • Page 155: Impostazioni Di Priorità Della Rete

    6. Quando viene visualizzato “Success” (Operazione riuscita), attendi qualche secondo e fai nuovamente clic su “Submit” (Invia). © 2023 Maxeon Solar Technologies, Ltd. Tutti i diritti riservati. | 549549 Revisione A - Ottobre 2023 Ci riserviamo di modificare senza preavviso le specifiche contenute nel presente documento.

  • Page 156: Configurazione 4G

    5. Quando viene visualizzato “Success” (Operazione riuscita), attendi qualche secondo e fai nuovamente clic su “Submit” (Invia). © 2023 Maxeon Solar Technologies, Ltd. Tutti i diritti riservati. | 549549 Revisione A - Ottobre 2023 Ci riserviamo di modificare senza preavviso le specifiche contenute nel presente documento.

  • Page 157: Configurazione Wi-Fi

    Web tramite Wi-Fi, spegni il caricabatterie e ripeti la procedura di connessione Wi-Fi. © 2023 Maxeon Solar Technologies, Ltd. Tutti i diritti riservati. | 549549 Revisione A - Ottobre 2023 Ci riserviamo di modificare senza preavviso le specifiche contenute nel presente documento.

  • Page 158: Download E Installazione Dell'applicazione Sunpower One

    SunPower One e di usufruire dell'esperienza completa di SunPower One. © 2023 Maxeon Solar Technologies, Ltd. Tutti i diritti riservati. | 549549 Revisione A - Ottobre 2023 Ci riserviamo di modificare senza preavviso le specifiche contenute nel presente documento.

  • Page 159: Accesso Dell'installatore Alla Piattaforma Di Monitoraggio

    SunPower One seguendo il collegamento https://partners.sunpower.maxeon.com/login e facendo clic sulla dashboard SunPower Drive. © 2023 Maxeon Solar Technologies, Ltd. Tutti i diritti riservati. | 549549 Revisione A - Ottobre 2023 Ci riserviamo di modificare senza preavviso le specifiche contenute nel presente documento.

  • Page 160: Manutenzione

    © 2023 Maxeon Solar Technologies, Ltd. Tutti i diritti riservati. | 549549 Revisione A - Ottobre 2023 Ci riserviamo di modificare senza preavviso le specifiche contenute nel presente documento.

  • Page 161: Risoluzione Dei Problemi

    è inserito, la resistenza dei pin del connettore CP a PE deve essere di 220 Ohm. 3. Se il problema persiste, contatta l'Assistenza clienti. © 2023 Maxeon Solar Technologies, Ltd. Tutti i diritti riservati. | 549549 Revisione A - Ottobre 2023 Ci riserviamo di modificare senza preavviso le specifiche contenute nel presente documento.

  • Page 162: Si Osserva Una Sovratensione In Ingresso

    9.0 Assistenza clienti In caso di problemi tecnici, contatta l'Assistenza tecnica Maxeon locale. © 2023 Maxeon Solar Technologies, Ltd. Tutti i diritti riservati. | 549549 Revisione A - Ottobre 2023 Ci riserviamo di modificare senza preavviso le specifiche contenute nel presente documento.

  • Page 163: Appendice Sul Regolatore Di Picco

    Il regolatore di picco è progettato per essere utilizzato con la stazione di ricarica SunPower Drive e non deve essere utilizzato con altri dispositivi elettrici. © 2023 Maxeon Solar Technologies, Ltd. Tutti i diritti riservati. | 549549 Revisione A - Ottobre 2023 Ci riserviamo di modificare senza preavviso le specifiche contenute nel presente documento.

  • Page 164: Descrizione

    3 interruttori DIP (consulta il manuale di installazione fornito per il regolatore di picco). © 2023 Maxeon Solar Technologies, Ltd. Tutti i diritti riservati. | 549549 Revisione A - Ottobre 2023 Ci riserviamo di modificare senza preavviso le specifiche contenute nel presente documento.
  • Page 165 © 2023 Maxeon Solar Technologies, Ltd. Tutti i diritti riservati. | 549549 Revisione A - Ottobre 2023 Ci riserviamo di modificare senza preavviso le specifiche contenute nel presente documento.
  • Page 166 Rete diretta o locale (installazione 3 fasi) Connessione diretta Connessione di rete locale © 2023 Maxeon Solar Technologies, Ltd. Tutti i diritti riservati. | 549549 Revisione A - Ottobre 2023 Ci riserviamo di modificare senza preavviso le specifiche contenute nel presente documento.
  • Page 167 De inhoud kan zonder voorafgaande kennisgeving worden gewijzigd. Maxeon Solar Technologies, Ltd. sunpower.maxeon.com © 2023 Maxeon Solar Technologies, Ltd. Alle rechten voorbehouden. | 549549 Revisie A - oktober 2023 Specificaties in dit document kunnen zonder voorafgaande kennisgeving worden gewijzigd.
  • Page 168 6.3. SunPower One-app downloaden en installeren 6.4. SunPower Drive activeren in de SunPower One-app © 2023 Maxeon Solar Technologies, Ltd. Alle rechten voorbehouden. | 549549 Revisie A - oktober 2023 Specificaties in dit document kunnen zonder voorafgaande kennisgeving worden gewijzigd.
  • Page 169 9.0 Klantenservice 10.0 Bijlage Peak Controller 10.1. Peak Controller 10.2. Gebruiksspecificatie 10.3. Beschrijving 10.4. Installatie © 2023 Maxeon Solar Technologies, Ltd. Alle rechten voorbehouden. | 549549 Revisie A - oktober 2023 Specificaties in dit document kunnen zonder voorafgaande kennisgeving worden gewijzigd.

  • Page 170: Auteursrecht, Handelsmerken En Disclaimer

    Neem contact op met uw dealer voor meer informatie over het standaardproduct en aanpassingen. © 2023 Maxeon Solar Technologies, Ltd. Alle rechten voorbehouden. | 549549 Revisie A - oktober 2023 Specificaties in dit document kunnen zonder voorafgaande kennisgeving worden gewijzigd.

  • Page 171: Instructies Voor Veiligheid En Gebruik

    Als u zich niet houdt aan deze EU-richtlijn, kan dit schadelijke gevolgen hebben voor het milieu. © 2023 Maxeon Solar Technologies, Ltd. Alle rechten voorbehouden. | 549549 Revisie A - oktober 2023 Specificaties in dit document kunnen zonder voorafgaande kennisgeving worden gewijzigd.

  • Page 172: Overzicht Van Veiligheidssymbolen Op De Apparatuur

    Als deze veiligheidsvoorschriften en -instructies niet worden nageleefd, kan de gebruiker zichzelf blootstellen aan het risico van elektrische schokken, brand en/of ernstig letsel. © 2023 Maxeon Solar Technologies, Ltd. Alle rechten voorbehouden. | 549549 Revisie A - oktober 2023 Specificaties in dit document kunnen zonder voorafgaande kennisgeving worden gewijzigd.

  • Page 173: Technische Parameters

    2 (IEC 62196-2) (IEC 62196-2) Laadprotocol Modus 3 (IEC 61851-1) IP-waarde behuizing IP 55 IP 54 © 2023 Maxeon Solar Technologies, Ltd. Alle rechten voorbehouden. | 549549 Revisie A - oktober 2023 Specificaties in dit document kunnen zonder voorafgaande kennisgeving worden gewijzigd.

  • Page 174: Garantie, Services, Certificeringen En Naleving

    Mobiliteitsservices worden geleverd via onze partner ev.energy. Certificeringen en IEC 61851-1, IEC 61851-21-2, LVD 2014/35/EU, RED 2014/53/EU, CE naleving © 2023 Maxeon Solar Technologies, Ltd. Alle rechten voorbehouden. | 549549 Revisie A - oktober 2023 Specificaties in dit document kunnen zonder voorafgaande kennisgeving worden gewijzigd.

  • Page 175: Productoverzicht

    [A] worden gehangen; de laadconnector moet veilig op de aangegeven positie [F] worden ingestoken. © 2023 Maxeon Solar Technologies, Ltd. Alle rechten voorbehouden. | 549549 Revisie A - oktober 2023 Specificaties in dit document kunnen zonder voorafgaande kennisgeving worden gewijzigd.

  • Page 176: Ledlampjes Voor Status

    Als u het probleem niet kunt oplossen, neemt u contact op met uw dealer of serviceprovider. © 2023 Maxeon Solar Technologies, Ltd. Alle rechten voorbehouden. | 549549 Revisie A - oktober 2023 Specificaties in dit document kunnen zonder voorafgaande kennisgeving worden gewijzigd.

  • Page 177: Installatie

    Let op: de bovenstaande gereedschappen moeten worden geselecteerd op basis van de concrete situatie ter plekke. © 2023 Maxeon Solar Technologies, Ltd. Alle rechten voorbehouden. | 549549 Revisie A - oktober 2023 Specificaties in dit document kunnen zonder voorafgaande kennisgeving worden gewijzigd.

  • Page 178: Stroomvoorziening

    De vermelde parameters zijn uitsluitend aanbevelingen. © 2023 Maxeon Solar Technologies, Ltd. Alle rechten voorbehouden. | 549549 Revisie A - oktober 2023 Specificaties in dit document kunnen zonder voorafgaande kennisgeving worden gewijzigd.

  • Page 179: Uitpaklijst

    Schroefklem M4 x 13,9 mm (1 reserve) SunPower RFID-authenticatiekaarten QC-certificering Aardleiding Beschermhuls tegen binnendringende stoffen © 2023 Maxeon Solar Technologies, Ltd. Alle rechten voorbehouden. | 549549 Revisie A - oktober 2023 Specificaties in dit document kunnen zonder voorafgaande kennisgeving worden gewijzigd.

  • Page 180: Wandmontage

    Combinatie-kruiskopschroef M4*12 Torx-schroef M6*12 Combinatie-kruiskopschroef M4*12 Combinatie-kruiskopschroef M4*12 Afbeelding 2 Algemene assemblagetekening van wandmontage © 2023 Maxeon Solar Technologies, Ltd. Alle rechten voorbehouden. | 549549 Revisie A - oktober 2023 Specificaties in dit document kunnen zonder voorafgaande kennisgeving worden gewijzigd.
  • Page 181 Voedingskabel 5 x 2,5 mm - buitendiameter 13-18 mm Afbeelding 5 Kabel door de rubberen kabelingangsplug halen © 2023 Maxeon Solar Technologies, Ltd. Alle rechten voorbehouden. | 549549 Revisie A - oktober 2023 Specificaties in dit document kunnen zonder voorafgaande kennisgeving worden gewijzigd.
  • Page 182 Een externe aarding is niet vereist. 7,4 kW 22 kW Afbeelding 8 Bedradingsschema © 2023 Maxeon Solar Technologies, Ltd. Alle rechten voorbehouden. | 549549 Revisie A - oktober 2023 Specificaties in dit document kunnen zonder voorafgaande kennisgeving worden gewijzigd.
  • Page 183 Sluit de achterplaat, zoals weergegeven in afbeelding 12. Afbeelding 11 De simkaart invoeren Afbeelding 12 De achterplaat sluiten © 2023 Maxeon Solar Technologies, Ltd. Alle rechten voorbehouden. | 549549 Revisie A - oktober 2023 Specificaties in dit document kunnen zonder voorafgaande kennisgeving worden gewijzigd.
  • Page 184 Schroefkop steekt 7 mm uit Afbeelding 16 Laadstation ophangen Afbeelding 17 Onderkant van laadstation bevestigen © 2023 Maxeon Solar Technologies, Ltd. Alle rechten voorbehouden. | 549549 Revisie A - oktober 2023 Specificaties in dit document kunnen zonder voorafgaande kennisgeving worden gewijzigd.

  • Page 185: Inspectie Na Installatie

    5. Bekijk het algemene uiterlijk, de markering en de integriteit en controleer of alles schoon is. © 2023 Maxeon Solar Technologies, Ltd. Alle rechten voorbehouden. | 549549 Revisie A - oktober 2023 Specificaties in dit document kunnen zonder voorafgaande kennisgeving worden gewijzigd.

  • Page 186: Inbedrijfstelling

    Controleer of de laadconnector is gedraaid en of kabels, pluggen en behuizingen in goede staat verkeren. © 2023 Maxeon Solar Technologies, Ltd. Alle rechten voorbehouden. | 549549 Revisie A - oktober 2023 Specificaties in dit document kunnen zonder voorafgaande kennisgeving worden gewijzigd.

  • Page 187: Connectiviteitsinstellingen

    4G-netwerk op de locatie. 6. Log in met een gebruikersnaam (xxcd) en wachtwoord (28912891). In plaats van via het wifi-toegangspunt van de SunPower Drive kunt u ook verbinding maken via de ethernetpoort aan de achterkant van de lader met een standaard-ethernetkabel die op uw laptop wordt aangesloten.
  • Page 188 6. Wacht na bevestiging van 'Failure' (Mislukt) enkele seconden en klik dan opnieuw op 'Submit' (Verzenden). © 2023 Maxeon Solar Technologies, Ltd. Alle rechten voorbehouden. | 549549 Revisie A - oktober 2023 Specificaties in dit document kunnen zonder voorafgaande kennisgeving worden gewijzigd.

  • Page 189: Configuratie

    5. Wacht na bevestiging van 'Failure' (Mislukt) enkele seconden en klik dan opnieuw op 'Submit' (Verzenden). © 2023 Maxeon Solar Technologies, Ltd. Alle rechten voorbehouden. | 549549 Revisie A - oktober 2023 Specificaties in dit document kunnen zonder voorafgaande kennisgeving worden gewijzigd.

  • Page 190: Wifi-Configuratie

    © 2023 Maxeon Solar Technologies, Ltd. Alle rechten voorbehouden. | 549549 Revisie A - oktober 2023 Specificaties in dit document kunnen zonder voorafgaande kennisgeving worden gewijzigd.

  • Page 191: Sunpower One-App Downloaden En Installeren

    Deze e-mail bevat een link waarmee de klant het SunPower One-account kan activeren en kan genieten van de complete SunPower One-ervaring. © 2023 Maxeon Solar Technologies, Ltd. Alle rechten voorbehouden. | 549549 Revisie A - oktober 2023 Specificaties in dit document kunnen zonder voorafgaande kennisgeving worden gewijzigd.

  • Page 192: Eindgebruiker Instrueren Om Sunpower One-Account Te Activeren

    Als installateur hebt u via uw SunPower One-cockpit toegang tot het monitoringkanaal voor de EV-lader via de link https://partners.sunpower.maxeon.com/login, waar u op het SunPower Drive-dashboard moet klikken. © 2023 Maxeon Solar Technologies, Ltd. Alle rechten voorbehouden. | 549549 Revisie A - oktober 2023 Specificaties in dit document kunnen zonder voorafgaande kennisgeving worden gewijzigd.

  • Page 193: Onderhoud

    Belangrijk: Dit regelmatige onderhoud vormt slechts een richtlijn voor goede praktijken. Zorg dat de betreffende plaatselijke wetten en voorschriften strikt worden nageleefd. © 2023 Maxeon Solar Technologies, Ltd. Alle rechten voorbehouden. | 549549 Revisie A - oktober 2023 Specificaties in dit document kunnen zonder voorafgaande kennisgeving worden gewijzigd.

  • Page 194: Problemen Oplossen

    CP tot PE moet 220 Ohm zijn wanneer de laadconnector niet is ingestoken. 3. Als het probleem aanhoudt, neemt u contact op met de klantenservice. © 2023 Maxeon Solar Technologies, Ltd. Alle rechten voorbehouden. | 549549 Revisie A - oktober 2023 Specificaties in dit document kunnen zonder voorafgaande kennisgeving worden gewijzigd.

  • Page 195: Er Wordt Ingangsoverspanning Waargenomen

    Neem in geval van technische problemen contact op met de plaatselijke technische ondersteuning van Maxeon. © 2023 Maxeon Solar Technologies, Ltd. Alle rechten voorbehouden. | 549549 Revisie A - oktober 2023 Specificaties in dit document kunnen zonder voorafgaande kennisgeving worden gewijzigd.

  • Page 196: Bijlage Peak Controller

    De Peak Controller is ontworpen voor gebruik met het SunPower Drive-laadstation en mag niet worden gebruikt met andere elektrische apparaten. © 2023 Maxeon Solar Technologies, Ltd. Alle rechten voorbehouden. | 549549 Revisie A - oktober 2023 Specificaties in dit document kunnen zonder voorafgaande kennisgeving worden gewijzigd.

  • Page 197: Beschrijving

    SunPower Drive-laadstation door de stand van de 3 DIP-schakelaars in te stellen (raadpleeg de bij de Peak Controller geleverde installatiehandleiding). © 2023 Maxeon Solar Technologies, Ltd. Alle rechten voorbehouden. | 549549 Revisie A - oktober 2023 Specificaties in dit document kunnen zonder voorafgaande kennisgeving worden gewijzigd.

  • Page 198: Installatie

    Dezelfde ethernetpoort aan de achterkant van de lader, die voor internetcommunicatie wordt gebruikt, wordt gebruikt voor communicatie met de Peak Controller. © 2023 Maxeon Solar Technologies, Ltd. Alle rechten voorbehouden. | 549549 Revisie A - oktober 2023 Specificaties in dit document kunnen zonder voorafgaande kennisgeving worden gewijzigd.
  • Page 199 Directe verbinding Lokale netwerkverbinding Direct versus lokaal netwerk (driefasige installatie) Directe verbinding Lokale netwerkverbinding © 2023 Maxeon Solar Technologies, Ltd. Alle rechten voorbehouden. | 549549 Revisie A - oktober 2023 Specificaties in dit document kunnen zonder voorafgaande kennisgeving worden gewijzigd.
  • Page 200 De inhoud kan zonder voorafgaande kennisgeving worden gewijzigd. Maxeon Solar Technologies, Ltd. sunpower.maxeon.com © 2023 Maxeon Solar Technologies, Ltd. Alle rechten voorbehouden. | 549549 Revisie A - oktober 2023 Specificaties in dit document kunnen zonder voorafgaande kennisgeving worden gewijzigd.
  • Page 201 6.3. SunPower One-app downloaden en installeren 6.4. SunPower Drive activeren in de SunPower One-app © 2023 Maxeon Solar Technologies, Ltd. Alle rechten voorbehouden. | 549549 Revisie A - oktober 2023 Specificaties in dit document kunnen zonder voorafgaande kennisgeving worden gewijzigd.
  • Page 202 9.0 Klantenservice 10.0 Bijlage peak controller 10.1. Peak controller 10.2. Gebruiksspecificatie 10.3. Beschrijving 10.4. Installatie © 2023 Maxeon Solar Technologies, Ltd. Alle rechten voorbehouden. | 549549 Revisie A - oktober 2023 Specificaties in dit document kunnen zonder voorafgaande kennisgeving worden gewijzigd.

  • Page 203: Handelsmerken

    Neem contact op met uw dealer voor meer informatie over het standaardproduct en aanpassingen. © 2023 Maxeon Solar Technologies, Ltd. Alle rechten voorbehouden. | 549549 Revisie A - oktober 2023 Specificaties in dit document kunnen zonder voorafgaande kennisgeving worden gewijzigd.

  • Page 204: Instructies Voor Veiligheid En Gebruik

    Als u zich niet houdt aan deze EU-richtlijn, kan dit schadelijke gevolgen hebben voor het milieu. © 2023 Maxeon Solar Technologies, Ltd. Alle rechten voorbehouden. | 549549 Revisie A - oktober 2023 Specificaties in dit document kunnen zonder voorafgaande kennisgeving worden gewijzigd.

  • Page 205: Overzicht Van Veiligheidssymbolen Op De Apparatuur

    Als deze veiligheidsvoorschriften en -instructies niet worden nageleefd, kan de gebruiker zichzelf blootstellen aan het risico van elektrische schokken, brand en/of ernstig letsel. © 2023 Maxeon Solar Technologies, Ltd. Alle rechten voorbehouden. | 549549 Revisie A - oktober 2023 Specificaties in dit document kunnen zonder voorafgaande kennisgeving worden gewijzigd.

  • Page 206: Technische Parameters

    2 (IEC 62196-2) (IEC 62196-2) Laadprotocol Modus 3 (IEC 61851-1) IP-waarde behuizing IP 55 IP 54 © 2023 Maxeon Solar Technologies, Ltd. Alle rechten voorbehouden. | 549549 Revisie A - oktober 2023 Specificaties in dit document kunnen zonder voorafgaande kennisgeving worden gewijzigd.

  • Page 207: Garantie, Services, Certificeringen En Naleving

    Mobiliteitsservices worden geleverd via onze partner ev.energy. Certificeringen en IEC 61851-1, IEC 61851-21-2, LVD 2014/35/EU, RED 2014/53/EU, CE naleving © 2023 Maxeon Solar Technologies, Ltd. Alle rechten voorbehouden. | 549549 Revisie A - oktober 2023 Specificaties in dit document kunnen zonder voorafgaande kennisgeving worden gewijzigd.

  • Page 208: Productoverzicht

    [A] worden gehangen; de laadconnector moet veilig op de aangegeven positie [F] worden ingestoken. © 2023 Maxeon Solar Technologies, Ltd. Alle rechten voorbehouden. | 549549 Revisie A - oktober 2023 Specificaties in dit document kunnen zonder voorafgaande kennisgeving worden gewijzigd.
  • Page 209 Als u het probleem niet kunt oplossen, neem dan contact op met uw dealer of serviceprovider. © 2023 Maxeon Solar Technologies, Ltd. Alle rechten voorbehouden. | 549549 Revisie A - oktober 2023 Specificaties in dit document kunnen zonder voorafgaande kennisgeving worden gewijzigd.

  • Page 210: Installatie

    Let op: de bovenstaande gereedschappen moeten worden geselecteerd op basis van de concrete situatie ter plekke. © 2023 Maxeon Solar Technologies, Ltd. Alle rechten voorbehouden. | 549549 Revisie A - oktober 2023 Specificaties in dit document kunnen zonder voorafgaande kennisgeving worden gewijzigd.

  • Page 211: Stroomvoorziening

    De vermelde parameters zijn uitsluitend aanbevelingen. © 2023 Maxeon Solar Technologies, Ltd. Alle rechten voorbehouden. | 549549 Revisie A - oktober 2023 Specificaties in dit document kunnen zonder voorafgaande kennisgeving worden gewijzigd.

  • Page 212: Uitpaklijst

    Schroefklem M4 x 13,9 mm (1 reserve) SunPower RFID-authenticatiekaarten QC-certificering Aardleiding Beschermhuls tegen binnendringende stoffen © 2023 Maxeon Solar Technologies, Ltd. Alle rechten voorbehouden. | 549549 Revisie A - oktober 2023 Specificaties in dit document kunnen zonder voorafgaande kennisgeving worden gewijzigd.

  • Page 213: Wandmontage

    Combinatie-kruiskopschroef M4*12 Torx-schroef M6*12 M4*12 combinatie-kruiskopschroef M4*12 combinatie-kruiskopschroef Afbeelding 2 Algemene assemblagetekening van wandmontage © 2023 Maxeon Solar Technologies, Ltd. Alle rechten voorbehouden. | 549549 Revisie A - oktober 2023 Specificaties in dit document kunnen zonder voorafgaande kennisgeving worden gewijzigd.
  • Page 214 Voedingskabel 5 x 2,5 mm - buitendiameter 13-18 mm Afbeelding 5 Kabel door de rubberen kabelingangsplug halen © 2023 Maxeon Solar Technologies, Ltd. Alle rechten voorbehouden. | 549549 Revisie A - oktober 2023 Specificaties in dit document kunnen zonder voorafgaande kennisgeving worden gewijzigd.
  • Page 215 Een externe aarding is niet vereist. 7,4 kW 22 kW Afbeelding 8 Bedradingsschema © 2023 Maxeon Solar Technologies, Ltd. Alle rechten voorbehouden. | 549549 Revisie A - oktober 2023 Specificaties in dit document kunnen zonder voorafgaande kennisgeving worden gewijzigd.
  • Page 216 Sluit de achterplaat, zoals weergegeven in afbeelding 12. Afbeelding 11 Invoeren van de simkaart Afbeelding 12 Sluiten van de achterplaat © 2023 Maxeon Solar Technologies, Ltd. Alle rechten voorbehouden. | 549549 Revisie A - oktober 2023 Specificaties in dit document kunnen zonder voorafgaande kennisgeving worden gewijzigd.
  • Page 217 Schroefkop steekt 7 mm uit Afbeelding 16 Ophangen van laadstation Afbeelding 17 Bevestiging van onderkant van laadstation © 2023 Maxeon Solar Technologies, Ltd. Alle rechten voorbehouden. | 549549 Revisie A - oktober 2023 Specificaties in dit document kunnen zonder voorafgaande kennisgeving worden gewijzigd.

  • Page 218: Inspectie Na Installatie

    5. Bekijk het algemene uiterlijk, de markering en de integriteit en controleer of alles schoon is. © 2023 Maxeon Solar Technologies, Ltd. Alle rechten voorbehouden. | 549549 Revisie A - oktober 2023 Specificaties in dit document kunnen zonder voorafgaande kennisgeving worden gewijzigd.

  • Page 219: Veiligheidsinstructies Vóór Inbedrijfstelling

    Controleer of de laadconnector is gedraaid en of kabels, pluggen en behuizingen in goede staat verkeren. © 2023 Maxeon Solar Technologies, Ltd. Alle rechten voorbehouden. | 549549 Revisie A - oktober 2023 Specificaties in dit document kunnen zonder voorafgaande kennisgeving worden gewijzigd.

  • Page 220: Connectiviteitsinstellingen

    4G-netwerk op de locatie. 6. Log in met een gebruikersnaam (xxcd) en wachtwoord (28912891). In plaats van via het wifi-toegangspunt van de SunPower Drive kunt u ook verbinding maken via de ethernetpoort aan de achterkant van de lader met een standaard-ethernetkabel die op uw laptop wordt aangesloten.

  • Page 221: Peak Controller

    6. Wacht na bevestiging van ‘Failure’ (Mislukt) enkele seconden en klik dan opnieuw op ‘Submit’ (Verzenden). © 2023 Maxeon Solar Technologies, Ltd. Alle rechten voorbehouden. | 549549 Revisie A - oktober 2023 Specificaties in dit document kunnen zonder voorafgaande kennisgeving worden gewijzigd.

  • Page 222: Configuratie

    5. Wacht na bevestiging van ‘Failure’ (Mislukt) enkele seconden en klik dan opnieuw op ‘Submit’ (Verzenden). © 2023 Maxeon Solar Technologies, Ltd. Alle rechten voorbehouden. | 549549 Revisie A - oktober 2023 Specificaties in dit document kunnen zonder voorafgaande kennisgeving worden gewijzigd.

  • Page 223: Wifi-Configuratie

    © 2023 Maxeon Solar Technologies, Ltd. Alle rechten voorbehouden. | 549549 Revisie A - oktober 2023 Specificaties in dit document kunnen zonder voorafgaande kennisgeving worden gewijzigd.

  • Page 224: Sunpower One-App Downloaden En Installeren

    Deze e-mail bevat een link waarmee de klant het SunPower One-account kan activeren en kan genieten van de complete SunPower One-ervaring. © 2023 Maxeon Solar Technologies, Ltd. Alle rechten voorbehouden. | 549549 Revisie A - oktober 2023 Specificaties in dit document kunnen zonder voorafgaande kennisgeving worden gewijzigd.

  • Page 225: Eindgebruiker Instrueren Om Sunpower One-Account Te Activeren

    Als installateur heeft u via uw SunPower One-cockpit toegang tot het monitoringkanaal voor de EV-lader via de link https://partners.sunpower.maxeon.com/login, waar u op het SunPower Drive-dashboard moet klikken. © 2023 Maxeon Solar Technologies, Ltd. Alle rechten voorbehouden. | 549549 Revisie A - oktober 2023 Specificaties in dit document kunnen zonder voorafgaande kennisgeving worden gewijzigd.

  • Page 226: Onderhoud

    Belangrijk: Dit reguliere onderhoud vormt slechts een richtlijn voor goede praktijken. Zorg dat de betreffende plaatselijke wetten en voorschriften strikt worden nageleefd. © 2023 Maxeon Solar Technologies, Ltd. Alle rechten voorbehouden. | 549549 Revisie A - oktober 2023 Specificaties in dit document kunnen zonder voorafgaande kennisgeving worden gewijzigd.

  • Page 227: Problemen Oplossen

    CP tot PE moet 220 Ohm zijn wanneer de laadconnector niet is ingestoken. 3. Als het probleem aanhoudt, neemt u contact op met de klantenservice. © 2023 Maxeon Solar Technologies, Ltd. Alle rechten voorbehouden. | 549549 Revisie A - oktober 2023 Specificaties in dit document kunnen zonder voorafgaande kennisgeving worden gewijzigd.

  • Page 228: Er Wordt Ingangsoverspanning Waargenomen

    Neem in geval van technische problemen contact op met de plaatselijke technische ondersteuning van Maxeon. © 2023 Maxeon Solar Technologies, Ltd. Alle rechten voorbehouden. | 549549 Revisie A - oktober 2023 Specificaties in dit document kunnen zonder voorafgaande kennisgeving worden gewijzigd.

  • Page 229: Bijlage Peak Controller

    De peak controller is ontworpen voor gebruik met het SunPower Drive-laadstation en mag niet worden gebruikt met andere elektrische apparaten. © 2023 Maxeon Solar Technologies, Ltd. Alle rechten voorbehouden. | 549549 Revisie A - oktober 2023 Specificaties in dit document kunnen zonder voorafgaande kennisgeving worden gewijzigd.

  • Page 230: Beschrijving

    SunPower Drive-laadstation door de stand van de 3 DIP-schakelaars in te stellen (raadpleeg de bij de peak controller geleverde installatiehandleiding). © 2023 Maxeon Solar Technologies, Ltd. Alle rechten voorbehouden. | 549549 Revisie A - oktober 2023 Specificaties in dit document kunnen zonder voorafgaande kennisgeving worden gewijzigd.

  • Page 231: Installatie

    Dezelfde ethernetpoort aan de achterkant van de lader, die voor internetcommunicatie wordt gebruikt, wordt gebruikt voor communicatie met de peak controller. © 2023 Maxeon Solar Technologies, Ltd. Alle rechten voorbehouden. | 549549 Revisie A - oktober 2023 Specificaties in dit document kunnen zonder voorafgaande kennisgeving worden gewijzigd.
  • Page 232 Directe verbinding Lokale netwerkverbinding Direct versus lokaal netwerk (driefasige installatie) Directe verbinding Lokale netwerkverbinding © 2023 Maxeon Solar Technologies, Ltd. Alle rechten voorbehouden. | 549549 Revisie A - oktober 2023 Specificaties in dit document kunnen zonder voorafgaande kennisgeving worden gewijzigd.

This manual is also suitable for:

Drive-evse-1-ac-p7-l1-t5-mr-intDrive-evse-1-ac-p22-l3-t5-r-intDrive-evse-1-ac-p22-l3-2ss-r-int

Table of Contents
