Summary of Contents for Nikon Reflex-Nikkor 1000mm f/11

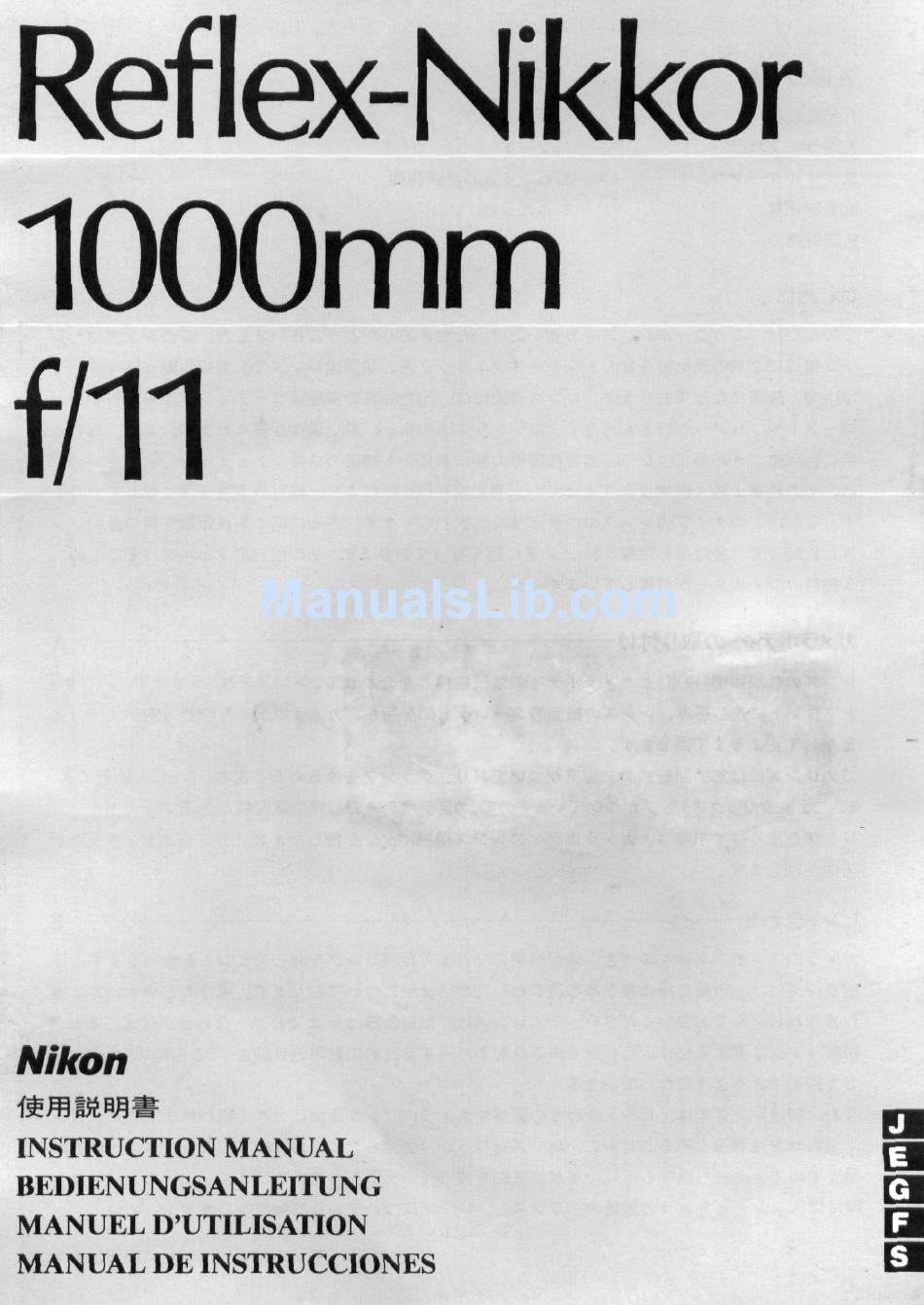

- Page 1 Reflex-Nikkor 1000mm f/TI Nikon mmmmm INSTRUCTION MANUAL BEDIENUNGSANLEITUNG MANUEL D'UTILISATION MANUAL DEINSTRUCCIONES...
- Page 2 English DEPTH-OF-FIELD TABLE - Deutsch SCHARFENTIEFETABELLE - Franc ais TABLE DE PROFONDEUR DE CHAMP Espanol TABLA DE PROFUNDIDAD DE CAMPO— Pagina 23 24 R Page 8 Page 24 Seite 11 Seite 24 Page 16 Page 24 Pagina 19...
- Page 4 I.EttffiS 2 . ^ 5 > 7 " f a U 3 . 7 < * ? - 7 C > h a.JfflJtftS 5.HWJ* yX^mz 2 t t < 7 3 5 * t i » ^ - * t * ? x - f * 7 > U 7 > J f f l a i i S L - > X T , .* * E S t l O OOmml t I. T 3 * - a f - f 7 U 7 ' - * <...
- Page 5 7 - K - = 1 >F3-> U - X t i * 5 (1122IIIS(, F2 •> ij -X-h * =5CI*19«il<7)7 7 -f > 9— 7. 9 U ->A<ffl © ® © ® • H7-UaV"<-<'-TC-300, S/;iiTC-301S5-«*L © ® ® © *7-f * * - % T R ' m i ' L T «...
- Page 6 74 )V9 7 - f J U ^ - l i , 39"»fat;&»3t7-f )V9-, ND(ND4X) (7) 5 ft^T :? fe* U - £ L T I t g L T L ^ t , «?MJ!7 •{ JU? -(L37C) t J U > X v ) > M£95t:teCiAA,T-t2-y I- S f t T f c ' K * c7)-tec7)7 - <...
- Page 7 zm\s>xizumu««*><& y *•£*.#,ND7-r , / v * - £ « « t i z t T . i*>X*-*8'J&/,£<*) ND7-T rt/?-«#*0>ND4XOT#, ND 7 -r ;u ? - 1 *tft-15 *SSSS 'J « ND 2X ND 4X ND 8X ft.&IESt : 1000™ # * p s i b : i :n u>xmi&...
-
Page 8: Mounting The Lens
The rear of the lens is fitted with a threaded mount that accepts Nikon 39mm screw-in filters (five are provided with the lens); this feature is particular- ly useful for control of exposures via neutral density (ND) filters (the lens has a fixed aperture) of various densities. - Page 9 For screens used with Nikon cameras other than F3-and F2-series cameras (e.g., Nikon FA, FE2, FM2 and FE), refer to the columns for F3-series cameras. For the K2, B2 and E2 focusing screens, refer to the columns on the K, B and E screens, respectively.
-
Page 10: Using The Filters
USING THE FILTERS The Reflex-Nikkor 1000mm f/11 is provided with a set of five filters for attaching individually to the rear of the lens. To attach a filter, remove the lens from the camera body in the normal way and simply screw the desired 39mm filter onto the threaded filter mount provided at the rear of the lens. -
Page 11: Features & Specifications
2X, 4X and 8X, respectively, to enable effective aperture settings of f/16, f/22 and f/32 with the Reflex-Nikkor 1000mm f/11. The table below shows the various effective apertures and factors available with each filter; note that since the ND filter only cuts down the light striking the film without reducing the lens aperture, depth of field remains the same. - Page 12 4. Index zum Aufsetzen des Objektivs 5. Stativring VORWORT Das Reflex-Nikkor 1000mm f/11 ist ein Nikkor Super-Teleobjektiv vom katadioptri- schen Typ mit aufiergewohnlich kompakten Abmessungen, die das Fotografieren erleichtern, selbst fur Aufnahmen aus der Hand. Seine Spiegelkonstruktion reduziert die Gesamtlange drastisch und sorgt fur ausgezeichnete Korrektur der chromatischen Aberration (gewohnlich ist die Aberration bei Objektiven mit dieser Lange sehr hoch);...
- Page 13 1000mm f/11 am besten eignen. Fur Einstellscheiben fur andere Nikon Kameras als die der Se- rien F3 und F2 (z.B. die Nikon FA, FE2, FM2 und FE) siehe die Spalte fur die Serie Nikon F3. Fur die Einstellscheiben K2, B2 und E2 siehe die Spalten fur die Scheiben K, B bzw. E. Seihe auch die Gebrauchsanleitung der jeweiligen Einstellscheibe.
- Page 14 VERWENDUNG DER FILTER Mit dem Reflex-Nikkor 1000mm f/11 weiden funf Filter zum Einsetzen an der Riick- seite des Objektivs geliefert. Zum Aufsetzen eines Filters, das Objektiv wie Ublich von der Kamera abnehmen und einfach das betreffende 39mm Filter auf das hierfur vor- gesehene Schraubgewinde an der Ruckseite des Objektivs aufschrauben.
-
Page 15: Technische Daten
Dimensionen: Ca. 119mm (Durchm.) x 233,5mm (Lange vom Flasch); ca. 241mm (Lange iiber alles) Gewicht:Ca. 1900g ZUBEHOR Mitgeliefert Fiinf einschraubbare 39mm Filter Lederkocher CL-29 Leder-Objektivhaube Hinterer Objektivdeckel LF-1 Effectiver Blendenwert mit dem Beliehtungsfaktor Reflex-Nikkor 1000mm f/11 Weitere einschraubbare 39mm Filter Telekonverter TC-301 Telekonverter TC-14B Auf Wunsch... -
Page 16: Avant-Propos
II en resulte une nette amelioration du contraste de l'image et un excellent rendu chromati- que. A l'arriere l'objectif est equipe d'une monture filetee qui accepte les filtres Nikon vissants 39mm (cinq sont fournis avec l'objectif)- Ceci est particulierement utile pour controler l'exposition par des filtres ND de diverses densites (l'objectif ayant une ouver- ture fixe). - Page 17 Pour les verres utilises avec des boitiers Nikon autres que F3 et F2 serie, (cad, Nikon FA, FE2, FM2 et FE), se referer a la colonne sur les boitiers de serie F3. Pour les ver- res de visee K2, B2 et E2 se referer aux colonnes sur les verres K, B et E respectivement. Pour de plus amples details, se reporter a la brochure d'utilisation sur les verres de visee.
-
Page 18: Utilisation Des Filtres
UTILISATION DES FILTRES Le Reflex-Nikkor 1000mm f/11 est fourni avec un jeu de cinq filtres a monter separe- ment a l'arriere de l'objectif. Pour monter le filtre detachez l'objectif du boitier et vissez le filtre 39mm dans la monture filetee prevue a la partie arriere de l'objectif. A livraison de l'objectif le filtre L37C est monte, tandis que les quatre autres sont ranges dans le double fond rabattable du couvercle de l'etui cuir de l'objectif. - Page 19 MODIFICATION DE L'EXPOSITION Le Reflex-Nikkor 1000mm f/11 etant pourvu d'une ouverture fixe f/11, il y a lieu d'employer des filtres de densite neutre (ou d'ajuster le barillet des vitesses) pour produire le meme effet sur l'exposition que la reduction de l'ouverture sur un autre objectif.
- Page 20 Para la maxima nitidez fotografica y para asegurar a la camara de vibraciones, se recomienda usar un tripode. El Reflex-Nikkor 1000mm f/11 va provisto de un fuerte aro para montar en el tripode, completamente rotatorio y apropiado para tales fines.
- Page 21 Aquellas recomendadas para usarse con el de Reflex-Nikkor 1000mm f/11 se indican en el cuadro siguiente. Para utilizar pantallas con camaras Nikon que no sean de la serie F3 o F2 (por ejemplo Nikon FA, FE2, FM2 y FE), refierase a las columna correspondiente a las camaras de la serie F3.
- Page 22 USO DE LOS FILTROS El Reflex-Nikkor 1000mm f/11 va provisto de un juego de cinco filtros que se acoplan individualmente a la parte posterior del objetivo. Para acoplar un filtro, quite el objetivo del cuerpo de la camara como se hace normalmente y atornille sin mas el filtro deseado 39mm a la montura roscada que lleva el objetivo en la parte posterior.
- Page 23 (o ajustando la velocidad del obturador de la camara). Nikon presenta tres diferentes filtros ND (el ND4X va incluido con el objetivo) que tienen los factores de exposicion 2X, 4X y 8X, respectivamente, para facilitar ajustes efectivos de abertura f/16, f/22 y f/32 con el Reflex-Nikkor 1000mm f/11.
-
Page 24: Depth-Of-Field Table
SCHARFENTIEFETABELLE TABLE DE PROFONDEUR DE CHAMP TABLA DE PROFUNDIDAD DE CAMPO Eingestellte distanz Distance de mise au point Distancia enfocada DEPTH-OF-FIELD TABLE Focused distance S ¥ # ; £ J f (f/11) Scharfentiefe Profondeur de champ Piofundidad de campo 7.98-8.02 9.97-10.0 11.96-12.04 14.9-15.1... - Page 26 (except for brief quotation in critical articles or reviews), may be made without written authorization from NIKON CORPORATION. NIKON CORPORATION FUJI BUILDING., 2-3, MARUNOUCHI 3-CHOME, CHIYODA-KU, TOKYO, JAPAN PHONE: 81-3-214-5311 TELEX: J22601 (NIKON) FAX: 81-3-201-5856 Nikon Printed in Japan 8&128-e09...
