Becker Centronic EasyControl EC62S Operating Instructions

230V~ /10A
Centronic EasyControl
EC62S • EC62P
Bedienungsanleitung
de
Operating Instructions
en
Notice d'utilisation
fr
Gebruiksaanwijzing
nl
Instrucciones de manejo
es
Istruzioni per l'uso
it
sv Bruksanvisning
pl
Instrukcja eksploatacji
cs
Návod k obsluze
tr
Kullanma talimatı
hu
Használati útmutató
el
Οδηγίες χρήσης
4030 630 017 0 10.07.2023
Becker-Antriebe GmbH
Friedrich-Ebert-Straße 2-4
35764 Sinn/Germany
www.becker-antriebe.com
de
Bestimmungsgemäße Verwendung
Der Schalter EC62S und der Taster EC62P sind ausschließlich für den Betrieb
von Rollladen- und Sonnenschutzanlagen bestimmt. Eine andere oder eine dar-
über hinausgehende Benutzung gilt nicht als bestimmungsgemäß.
Gewährleistung
Becker-Antriebe GmbH ist von der gesetzlichen und vertraglichen Gewähr-
leistung für Sachmängel und Produkthaftung befreit, wenn ohne unsere vor-
herige Zustimmung eigene bauliche Veränderungen und/oder unsachgemäße
Installationen gegen unsere vorgegebenen Montagerichtlinien vorgenommen,
ausgeführt oder veranlasst werden. Der Weiterverarbeiter hat darauf zu achten,
dass alle für die Herstellung und Kundenberatung erforderlichen gesetzlichen
und behördlichen Vorschriften, insbesondere die EMV-Vorschriften, eingehalten
werden. Das vorliegende Produkt unterliegt technischen Weiterentwicklungen
und Verbesserungen, informieren Sie sich in den aktuellen Verkaufsunterlagen
über die genaue Produktspezifikationen.
Sicherheitshinweise
Verletzungsgefahr durch Stromschlag. Anschlüsse an 230 V Netz müssen durch
eine autorisierte Fachkraft erfolgen. Schalten Sie vor der Montage die Anschluss-
leitung Spannungsfrei. Die Vorschriften der örtlichen Energieversorgungsunter-
nehmen sowie die Bestimmungen für nasse und feuchte Räume nach VDE 100,
sind beim Anschluss einzuhalten. Verwenden Sie nur unveränderte Becker-Ori-
ginalteile. Beachten Sie die Hinweise in den Steuerungsunterlagen. Halten Sie
Personen aus dem Fahrbereich der Anlage fern. Halten Sie Kinder von Steuerun-
gen fern. Beachten Sie Ihre landesspezifischen Bestimmungen.
Anschlussbelegung
Klemme Netz Antrieb
L Phase (L)
1 braun oder schwarz
2 schwarz oder braun
3 Neutralleiter (N) blau
4 Schutzleiter (PE) grün/gelb
en
Use in accordance with regulations
The switch EC62S and the button EC62P are intended exclusively for the op-
eration of roller shutters and sun protection systems. Other or additional use is
considered to be in breach of regulations.
Warranty
Becker-Antriebe GmbH will be released from all warranty and product liability
obligations if the customer modifies the equipment without prior approval from
Becker-Antriebe GmbH or if the equipment is installed incorrectly and/or con-
trary to the specified installation instructions, by the customer or a third party.
Any further processing must comply with all current statutory and official regula-
tions governing manufacture and advice to customers, especially the EMC regu-
lations. This product is subject to technical developments and improvements.
Please refer to the current sales brochure for the precise product specifications.
Safety tips
Risk of injury through an electric shock. Terminal connections to a 230 V network
must be carried out by an authorised specialist. Before assembly, disconnect the
power lead from the supply. The provisions of the local public utilities and stipula-
tions for wet and damp rooms in accordance with VDE 100 are to be observed
when the system is connected. Use only unmodified Becker original parts. Keep
persons away from the system guide track. Keep children away from controls.
Please comply with national stipulations.

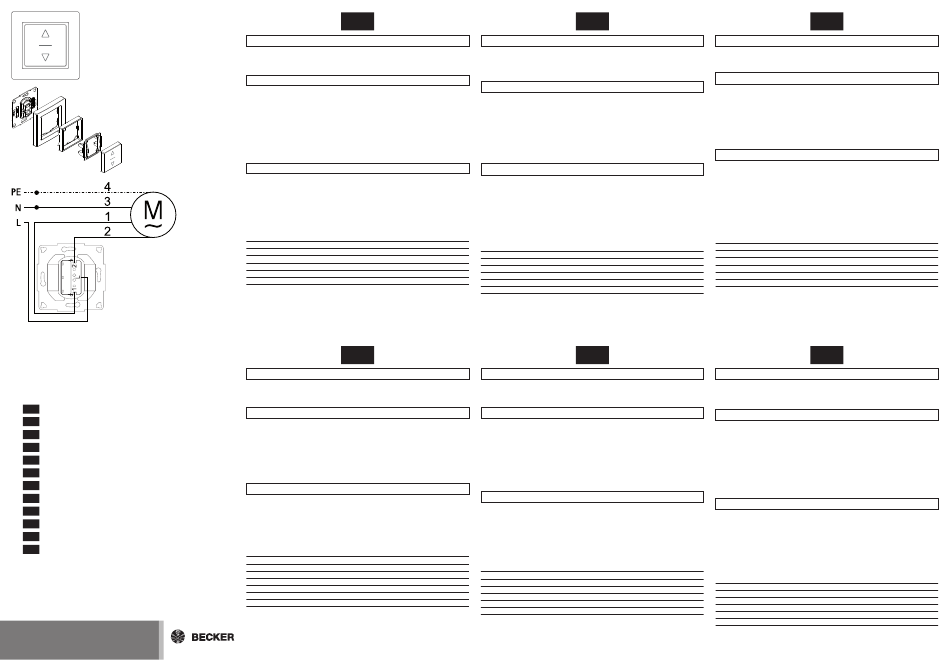

Pinning diagram
Terminal Power supply Drive
L Phase (L)
1 Brown or black
2 Black or brown
3 Neutral (N) Blue
4 Protective earth conductor (PE) Green/yellow
fr
Utilisation conforme à la destination
L'interrupteur EC62S et le bouton-poussoir EC62P sont exclusivement destinés
au fonctionnement d'installations de volets roulants et de protections solaires.
Une utilisation différente ou dépassant le cadre prévu est considérée comme non
conforme aux prescriptions.
Prestation de Garantie
Becker-Antriebe GmbH est dégagé de la garantie et de la responsabilité du fait
du produit si, sans notre autorisation préalable, des modifications de construc-
tion sont effectuées et/ou des installations inadéquates sont exécutées ou
engagées, à l'encontre de nos directives de montage prescrites. L'utilisateur /
l'électricien doit veiller à ce que toutes les consignes et prescriptions en vigueur,
particulièrement celles en matière de compatibilité électromagnétique, soient
respectées. Le présent produit est soumis à des développements et perfection-
nements techniques, informez-vous dans les documents de vente actuels au
sujet des spécifications de produit précises.
Consignes de sécurité
Les décharges électriques constituent un risque de blessure. Les branchements
au réseau 230 V doivent impérativement être effectués par un électricien spécia-
lisé agréé. Déconnectez la ligne d'alimentation du réseau avant de procéder au
montage. Pour le branchement, les prescriptions des entreprises d'approvision-
nement en énergie locales ainsi que les directives pour locaux humides et immer-
gés selon VDE 100 sont à observer. Utilisez exclusivement des pièces Becker
originales qui n'ont pas subi aucune modification. Veillez à ce que personne ne
se tienne dans la zone de déploiement de l'installation. Tenez les enfants à l'écart
des commandes. Observez les directives spécifiques des pays.
Affectation des bornes
Borne Réseau Moteur
L Phase (L)
1 marron ou noir
2 noir ou marron
3 Neutre (N) bleu
4 Conducteur de protection (PE) vert / jaune
nl
Reglementaire toepassing
De schakelaar EC62S en de schakelaar met vaste stand EC62P zijn uitsluitend
bestemd voor de bediening van rolluiken en zonweringen. Een andere toepas-
sing geldt als onreglementair.
Garantieverlening
Becker-Antriebe GmbH is van de garantieverlening en de productaansprakelijk-
heid bevrijd, wanneer zonder onze voorafgaande toestemming eigen bouwkun-
dige constructie wijzigingen zijn aangebracht en/of onvakkundige installaties
worden doorgevoerd of in opdracht worden gegeven, die in strijd zijn met onze
voorgeschreven montagerichtlijnen. De verdere verwerker dient erop toe te zien
dat alle voor het tot stand brengen van en het adviseren van de consument ver-
eiste wettelijke en officiele voorschriften in acht worden genomen. Dit product
is onderhevig aan technische ontwikkelingen en verbeteringen. Voor de nadere
productspecificaties verwijzen wij naar de actuele verkoopdocumentatie.
Veiligheidsinstructies
Gevaar van verwonding door stroomslag. Aansluitingen aan het 230 V net moe-
ten door een geautoriseerde vakman geschieden. Schakelt u vóór de montage
de aansluitleiding spanningsvrij. Met de voorschriften van de plaatselijke ener-
gievoorzieningsbedrijven alsook de bestemmingen voor natte en vochte ruimtes
volgens VDE 100 dient bij de aansluiting rekening te worden gehouden. Maakt
u uitsluitend gebruik van onveranderde originele onderdelen van Becker. Houdt
personen buiten het bereik van de installatie. Laat kinderen niet met de installatie
spelen. Houdt u rekening met de landeljke specifieke bepalingen.
Indeling van de aansluitingen
Aansluitklem Net ( 230 Volt ) Motor
L Fase (L)
1 Bruin of zwart
2 Zwart of bruin
3 Neutrale geleider (N) Blauw
4 Beschermgeleider (PE) Groen/geel
es
Utilización adecuada
El interruptor EC62S y el pulsador EC62P deben emplearse exclusivamente
para el accionamiento de persianas y sistemas de protección solar. Cualquier
utilización con fines ajenos a los especificados será valorada como inadecuada.
Garantía
Becker-Antriebe GmbH no asumirá responsabilidad alguna en el caso que el
cliente haya realizado modificaciones constructivas y/o una instalación inco-
rrecta de nuestro producto en contra de nuestras prescripciones de montaje
y/o sin nuestro explícito consentimiento. El instalador / los usuarios subsidiarios
deberán comprobar que se respeten todas las normativas y las prescripciones
administrativas, en particular las normativas vigentes. Este producto está sujeto
a modificaciones y mejoras técnicas. Rogamos se informe sobre las especifica-
ciones exactas del producto en nuestra documentación de ventas actualizada.
Observaciones de seguridad
Peligro de lesión por electrocución. Sólo personal técnico autorizado debe
realizar conexiones en la red de 230 V. Antes del montaje debe desconectarse la
línea de alimentación de la tensión. Al realizar la conexión deben cumplirse los
preceptos de las empresas productoras y distribuidoras de energía locales, así
como las normas para locales mojados y húmedos de acuerdo al VDE 100 (art.
100 de las normas prescritas por la Asociación de Electrotécnicos Alemanes).
Emplee solamente piezas originales Becker no manipuladas. No deben encon-
trarse personas en el radio de acción de la instalación. Mantenga los automa-
tismos fuera del alcance de los niños. Preste atención a las normas específicas
que rigen en su país.
Empleo de los conductores
borne red operador
L fase (L)
1 marrón o negro
2 negro o marrón
3 conductor neutro (N) azul
4 conductor protector (PE) verde/amarillo
it
Limitazioni di utilizzo dei prodotti
L'interruttore EC62S e il tasto EC62P sono destinati esclusivamente al funzio-
namento di impianti di avvolgibili e protezione solare. Un qualsiasi altro tipo di
utilizzo non è conforme alle disposizioni.
Garanzia
Becker-Antriebe GmbH è esonerata dalla responsabilità del produttore e
dall'obbligo di prestazione di garanzia legale e contrattuale per vizi di cosa, se
senza nostra previa autorizzazione si eseguono o si danno in incarico modifiche
costruttive e/o installazioni che non corrispondono alle nostre disposizioni di
montaggio. L'addetto al montaggio deve assicurarsi che vengano rispettate tutte
le disposizioni legali ed amministrative vigenti in materia, in modo particolare
quelle relative alla Compatibilità Elettromagnetica (EMV), oltre alle disposizioni
concernenti la produzione e la consulenza del cliente. Il presente prodotto è
soggetto a ulteriori sviluppi e perfezionamenti tecnici; consultare pertanto l'at-
tuale documentazione di vendita per quel che riguarda le specifiche del prodotto.
Istruzioni di sicurezza
Pericolo di ferimenti per folgorazione. I collegamenti alla rete elettrica da 230 V
devono essere eseguiti solo da personale specializzato ed autorizzato. Prima di
iniziare il montaggio, assicurarsi che la linea di collegamento non si trovi sotto
tensione. Osservare, durante i lavori di collegamento, le norme dell'azienda
locale erogatrice di energia elettrica, oltre alle disposizioni relative agli ambienti
bagnati ed umidi secondo la norma dell'associazione elettrotecnica tedesca,
VDE 100. Utilizzare esclusivamente pezzi originali Becker non modificati. Tenere
lontano le persone dalla zona mobile dell'impianto. Non far avvicinare i bambini
agli elementi di comando. Osservare le disposizioni nazionali in materia.
Impegno degli attacchi
Morsetto Rete Operatore
L Fase (L)
1 Marrone o nero
2 Nero o marrone
3 Conduttore neutro (N) Blu
4 Conduttore di protezione (PE) Verde/giallo
