Technische Information
de

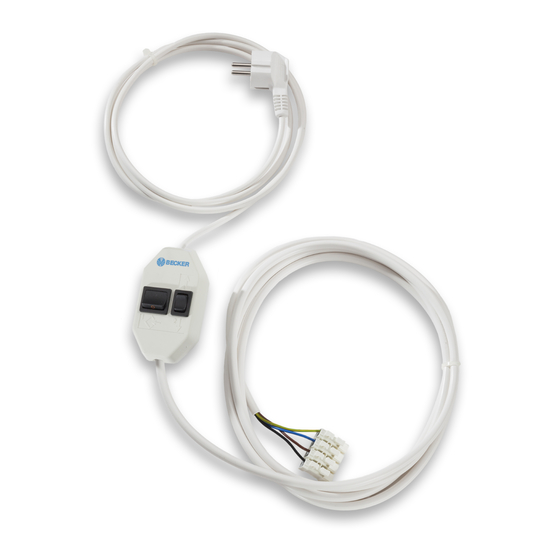

Einstellset mit Drückerklemme
Wichtige Informationen für:
• den Monteur / • die Elektrofachkraft / • den Benutzer
Bitte entsprechend weiterleiten!
Diese Originalanleitung ist vom Benutzer aufzubewahren.
Technical information
en
Adjustment set with push-in terminal
Important information for:
• Fitters / • Electricians / • Users
Please forward accordingly!
These instructions must be kept safe for future reference.
Informations techniques
fr
Kit de réglage avec bornier
Informations importantes pour:
• l'installateur / • l'électricien / • l'utilisateur
À transmettre à la personne concernée!
L'original de cette notice doit être conservée par l'utilisateur.
Technische informatie
nl
Instelset met drukklem
Belangrijke informatie voor:
• de monteur / • de elektricien / • de gebruiker
Aan de betreffende personen doorgeven!
De gebruiker dient deze originele gebruiksaanwijzing te bewaren.
4935 300 007 0d 12.11.2019
Becker-Antriebe GmbH
Friedrich-Ebert-Straße 2-4
35764 Sinn/Germany
www.becker-antriebe.com
Advertisement
Chapters
Table of Contents
Related Manuals for Becker 4935 200 011 0
Summary of Contents for Becker 4935 200 011 0
- Page 1 Art.-Nr.: 4935 200 011 0 Art.-Nr.: 4935 200 029 0 Technische Information Einstellset mit Drückerklemme Wichtige Informationen für: • den Monteur / • die Elektrofachkraft / • den Benutzer Bitte entsprechend weiterleiten! Diese Originalanleitung ist vom Benutzer aufzubewahren. Technical information...
-
Page 2: Table Of Contents
Inhaltsverzeichnis Bestimmungsgemäße Verwendung ............ 3 Sicherheitshinweise ................. 3 Inbetriebnahme .................. 4 Funktion.................... 5 Reinigung.................... 5 Entsorgung ..................... 5 Technische Daten .................. 5 Vereinfachte EU-Konformitätserklärung............. 6 2 - de... -
Page 3: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Dieses Einstellset ist ausschließlich für die Einstellung und Inbetriebnahme von Becker Rohrantrieben mit elektronischer Endabschaltung zu verwenden. Bitte beachten Sie die Montage- und Betriebsanleitung des jeweiligen Rohrantrie- bes. Nach der Inbetriebnahme muss das Einstellset entfernt und gegen ein fest installiertes Bedienelement ausgetauscht werden. -
Page 4: Inbetriebnahme
Die Zuordnung der Adern schwarz und braun zur Fahrtrich- tung ist von der Einbaulage des Rohrantriebs (Links- oder Rechtseinbau) abhängig. Verbinden Sie die Anschlusslitzen des Rohrantriebes farbengleich mit denen des Einstellsets. Anschließend stecken Sie den Netzstecker ein. Art.-Nr. 4935 200 011 0 Art.-Nr. 4935 200 029 0 4 - de... -
Page 5: Funktion
Funktion Durch Betätigen der Fahrtaste fährt der Rohrantrieb in die entsprechen- Programmiertaste Fahrtaste de Richtung. Mit der Programmiertaste können Sie verschiedene Einstellungen vor- nehmen. Die entsprechenden Ein- stellmöglichkeiten entnehmen Sie bitte aus der jeweiligen Anleitung des Rohrantriebes. Reinigung Reinigen Sie das Gerät nur mit einem geeigneten Tuch. Verwenden Sie keine Reinigungsmittel, die die Oberfläche angreifen können. -
Page 6: Vereinfachte Eu-Konformitätserklärung
Vereinfachte EU- Konformitätserklärung Hiermit erklärt Becker-Antriebe GmbH, dass diese Steuerung den Richtlinien 2014/30/EU und 2014/35/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden In- ternetadresse verfügbar: www.becker-antriebe.de/ce Technische Änderungen vorbehalten. 6 - de... - Page 7 7 - de...
- Page 8 Table of contents Intended use ................... 9 Safety instructions ................... 9 Commissioning.................. 10 Function.................... 11 Cleaning.................... 11 Disposal .................... 11 Technical data .................. 11 Simplified EU declaration of conformity............. 12 8 - en...
-
Page 9: Intended Use
Intended use This adjustment set is intended exclusively for setting and commissioning Becker tubular drives with electronic limit switching. Please observe the As- sembly and Operating Instructions for the respective tubular drive. After com- missioning, the adjustment set must be removed and replaced with a perman- ently installed operator control. -
Page 10: Commissioning
Connect the wires of the tubular drive to those of the same colour in the pro- gramming unit. Then connect the mains plug. Item no. 4935 200 011 0 Item no. 4935 200 029 0 10 - en... -
Page 11: Function
Function You actuate the travel button to move the tubular drive in the respective Programming button Travel button direction. You can use the programming button to configure various settings. Refer to the respective instructions for the tubular drive for the applicable set- ting options. -
Page 12: Simplified Eu Declaration Of Conformity
Simplified EU declaration of conformity Becker-Antriebe GmbH hereby declares that this control unit complies with Directives 2014/30/EU and 2014/35/EU. The full text of the EU declaration of conformity is available at the following web address: www.becker-antriebe.com/ce Subject to technical changes without notice. - Page 13 13 - en...
- Page 14 Sommaire Utilisation conforme ................ 15 Consignes de sécurité................ 15 Mise en service.................. 16 Fonction.................... 17 Nettoyage .................... 17 Élimination ..................... 17 Caractéristiques techniques .............. 17 Déclaration de conformité UE simplifiée............ 18 14 - fr...
-
Page 15: Utilisation Conforme
Utilisation conforme Ce kit de réglage doit être utilisé uniquement pour le réglage et la mise en ser- vice des moteurs tubulaires Becker avec fin de course électronique. Veuillez respecter la notice de montage et d’utilisation de chaque moteur tubulaire. -
Page 16: Mise En Service
Mise en service L’affectation des fils noir et marron au sens de déplacement dépend du montage du moteur tubulaire (à gauche ou à droite). Reliez les fils du moteur tubulaire à ceux du kit de réglage en faisant corres- pondre les couleurs. Branchez ensuite la fiche secteur. Réf. -
Page 17: Fonction
Fonction Actionnez la touche de déplacement Touche de programmation Touche de déplacement pour déplacer le moteur tubulaire dans la direction correspondante. La touche de programmation permet de procéder à différents réglages. Consultez la notice du moteur tubu- laire pour les possibilités de réglage correspondantes. -
Page 18: Déclaration De Conformité Ue Simplifiée
Déclaration de conformité UE simplifiée La société Becker-Antriebe GmbH atteste par la présente que la commande satisfait aux exigences des directives 2014/30/UE et 2014/35/UE. Le texte intégral de la déclaration de conformité UE est disponible sur Internet à l’adresse suivante : www.becker-antriebe.com/ce Sous réserve de modifications techniques. - Page 19 19 - fr...
- Page 20 Inhoudsopgave Doelmatig gebruik................... 21 Veiligheidsaanwijzingen................ 21 Inbedrijfstelling .................. 22 Functie.................... 23 Schoonmaken .................. 23 Afvalverwijdering.................. 23 Technische gegevens ................ 23 Vereenvoudigde EU-verklaring van overeenstemming........ 24 20 - nl...
-
Page 21: Doelmatig Gebruik
Doelmatig gebruik Deze instelset mag uitsluitend worden gebruikt voor de instelling en inbedrijf- stelling van Becker buismotoren met elektronische eindschakelaar. Neem goed nota van de montage- en gebruiksaanwijzing van de desbetreffende buismotor. Na de inbedrijfstelling moet de instelset verwijderd en door een vast geïnstalleerd bedieningselement vervangen worden. -
Page 22: Inbedrijfstelling
(links- of rechtsinbouw). Verbind de aansluitdraden van de buismotor met dezelfde kleur bedrading van de instelset. Vervolgens steekt u de netstekker in. Art.-nr. 4935 200 011 0 Art.-nr. 4935 200 029 0 22 - nl... -
Page 23: Functie
Functie Door de bewegingstoets te bedienen Programmeertoets Bewegingstoets loopt de buismotor in de desbetref- fende richting. Met de programmeertoets kunt u di- verse instellingen uitvoeren. De des- betreffende instelmogelijkheden kunt u vinden in de gebruiksaanwij- zing van de buismotor. Schoonmaken Maak het apparaat alleen met een geschikte doek schoon. -
Page 24: Vereenvoudigde Eu-Verklaring Van Overeenstemming
Vereenvoudigde EU-verklaring van overeenstemming Hierbij verklaart Becker-Antriebe GmbH dat deze besturing voldoet aan de richtlijnen 2014/30/EU en 2014/35/EU. De volledige tekst van de EU-verklaring van overeenstemming is beschikbaar op het volgende internetadres: www.becker-antriebe.com/ce Technische wijzigingen voorbehouden. 24 - nl... - Page 25 25 - nl...
