Installation instructions
Outdoor
Luminaire
aRmour
Exteriörarmatur
Eksteriörarmatur
Seinävalaisin ulko
SE
7704527
SE
7704530
NO 3100248
NO 3100251
FI
4525953
FI
4525954
SE
7704784
SE
7704785
NO 3208400
NO 3208401
FI
4525964
FI
4525965
Advertisement
Related Manuals for ahlsell aRmour
Summary of Contents for ahlsell aRmour

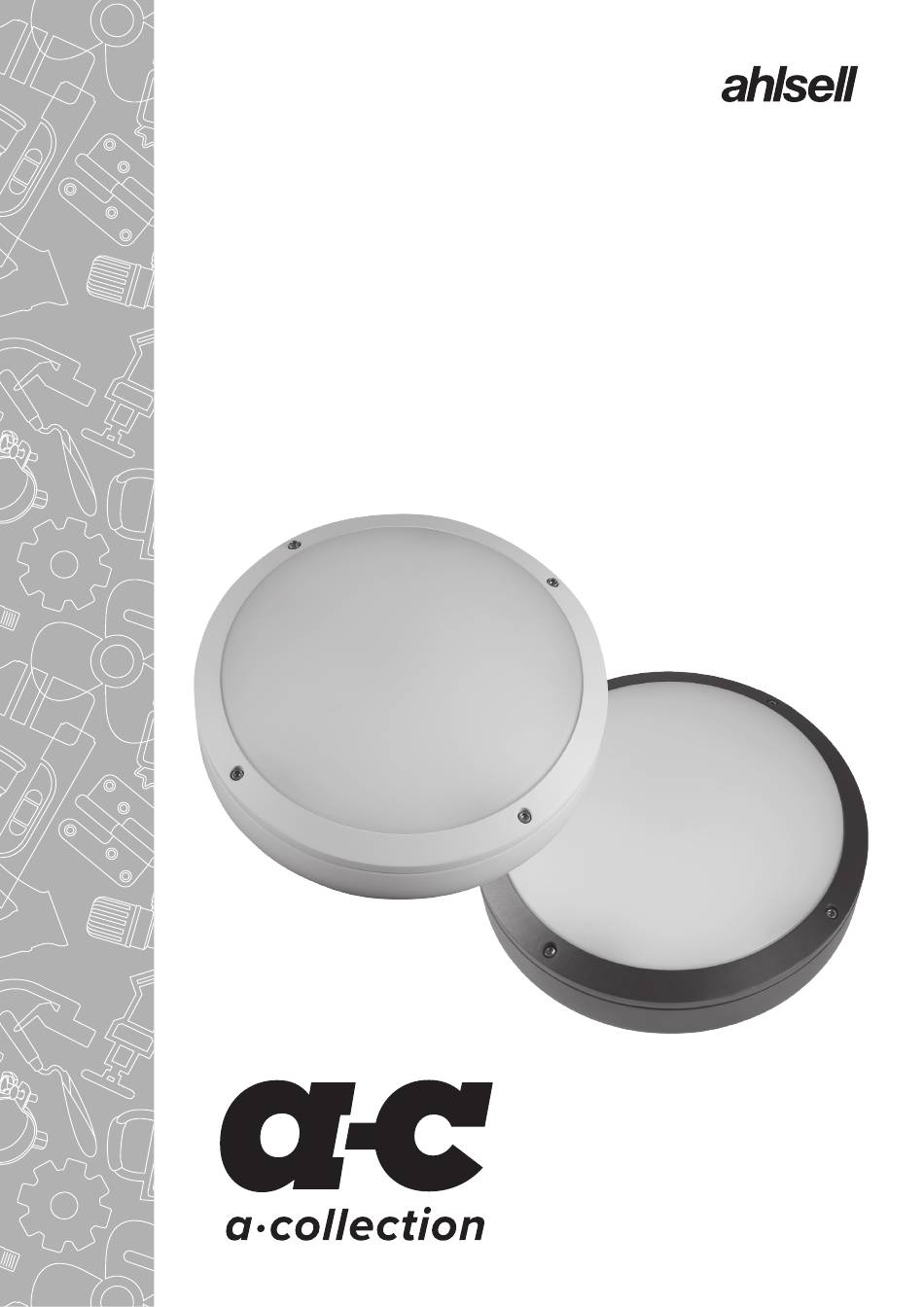

- Page 1 Installation instructions Outdoor Luminaire aRmour Exteriörarmatur Eksteriörarmatur Seinävalaisin ulko 7704527 7704530 NO 3100248 NO 3100251 4525953 4525954 7704784 7704785 NO 3208400 NO 3208401 4525964 4525965...
-
Page 2: Installation
Operating manual aRmour Important: Please read the instruction manual carefully prior to installation and keep it for future reference. Installation: Remove the screws. Remove the diffuser. Twist the securing Set up the power and install the driver lug on PCBA to OPEN. -
Page 3: Maintenance
Maintenance 1. Cut off the main power first 2. Don’t touch LEDs while maintaining or cleaning 3. Don’t use chemicals to clean the fixture. Environmental protection: waste electrical products should not be disposed of with household waste. Please recycle where facilities exist. Check with your local authority or retailer for recycling advice. Caution: 1. - Page 4 Remove the screws, cover and diffuser. Use a flat head screwdriver to pry the DC cover off Twist the securing lug on PCBA to OPEN. the driver, and pull out the DC cable. Remove the plastic rivets. Remove the screws on PCBA. Remove the light source from PCBA.
- Page 5 Input Voltage Selectable Function Item Nr. (ACV) Color Power (W) Description Lumen (lm) SE 7704527 NO 3100248 220 ~ 240 White 9W/12W/15W/18W Basic LED 3000K 820lm/1150lm/1500lm/1920lm 4525953 SE 7704530 NO 3100251 220 ~ 240 Anthracite 9W/12W/15W/18W Basic LED 3000K 820lm/1150lm/1500lm/1920lm 4525954 SE 7704784 NO 3208400...
- Page 6 Bruksanvisning aRmour Viktigt: Läs bruksanvisningen noggrant innan du påbörjar installation. Behåll den för framtida bruk. Installation: Ta bort skruvarna. Ta bort diffusorn. Vrid låsklacken på Ställ in strömmen och installera driv- PCBA till OPEN. rutinen. Obs: Standardeffekten är 18W. Knacka in rawlpluggarna i de förborrade Vrid låsklacken till STÄNG för att fixera...
- Page 7 Underhåll 1. Bryt strömförsörjningen. 2. Rör inte lysdioder vid underhåll eller rengöring. 3. Använd inte kemikalier för att rengöra armaturen. Miljöskydd: Elektriskt avfall får inte slängas tillsammans med hushållsavfall. Lämna in till återvinningsanläggning. Kontakta din kommun eller återförsäljaren för information om återvinning. Försiktighet: 1.
- Page 8 Ta bort skruvarna, locket och diffusorn. Använd en platt skruvmejsel för att bända av DC-kåpan Vrid låsklacken på PCBA för att ÖPPNA. drivrutinen och dra ut likströmskabeln. Ta bort plastnitarna. Ta bort skruvarna på PCBA. Ta bort ljuskällan från PCBA.
- Page 9 Artikel- Spänning Valbar nummer Färg effekt (W) Funktion Ljusflöde (lm) SE 7704527 NO 3100248 220 ~ 240 9W/12W/15W/18W Basic LED 3000K 820lm/1150lm/1500lm/1920lm 4525953 SE 7704530 NO 3100251 220 ~ 240 Antracit 9W/12W/15W/18W Basic LED 3000K 820lm/1150lm/1500lm/1920lm 4525954 SE 7704784 NO 3208400 220 ~ 240 9W/12W/15W/18W 3000K...
- Page 10 Bruksanvisning aRmour Viktig: Les bruksanvisningen nøye før montering, og ta vare på den til senere bruk. Installasjon: Fjern skruene. Fjern diffusoren. Vri sikringstasken på Sett opp strømmen og installer driver- PCBA for å ÅPNE. dekselet. Merk: Standardeffekten er 18W. Bank rawlpluggene inn i de forhåndsbo- Vri sikringstappen til CLOSE for å...
- Page 11 Vedlikehold 1. Slå av hovedstrømmen først 2. Ikke ta på LED-lampene under vedlikehold eller rengjøring 3. Ikke bruk kjemikalier til å rengjøre armaturen. Miljøvern: Elektriske avfallsprodukter skal ikke kastes sammen med husholdningsavfall. Vennligst resirkuler der det finnes et anlegg for det. Kontakt de lokale myndighetene eller forhandleren for å få råd om resirkulering. Forsiktig: 1.
- Page 12 Fjern skruene, dekselet og diffusoren. Bruk en flat skrutrekker for å lirke av DC-dekselet Vri låsetappen på PCBA for å ÅPNE. driver og koble fra DC-kabelen. Ta bort plastbitarna Fjern skruene på PCBA. Fjern lyskilden fra PCBA.
- Page 13 Artikkel- Spenning Valgbar nummer Farge effekt (W) Trekk Lysstrøm (lm) SE 7704527 NO 3100248 220 ~ 240 Hvit 9W/12W/15W/18W Basic LED 3000K 820lm/1150lm/1500lm/1920lm 4525953 SE 7704530 NO 3100251 220 ~ 240 Antrasitt 9W/12W/15W/18W Basic LED 3000K 820lm/1150lm/1500lm/1920lm 4525954 SE 7704784 NO 3208400 220 ~ 240 Hvit...
- Page 14 Käyttöohje aRmour Tärkeää: Lue käyttöohje huolellisesti ennen asennusta ja säilytä se myöhempää tarvetta varten. Asennus: Irrota ruuvit. Irrota diffuusori. Kierrä PCBA:n kiinnitys- Aseta virta ja asenna ohjaimen kansi. korvake asentoon OPEN. Huomautus: Oletusteho on 18 W. Lyö rawl-tulpat kattoon/seinään valmiiksi Kiinnitä...
- Page 15 Kunnossapito 1. Katkaise ensin päävirta 2. Älä koske LED-valoihin kunnossapidon tai puhdistuksen yhteydessä 3. Älä käytä kemikaaleja valaisimen puhdistukseen. Ympäristönsuojelu: sähkö- ja elektroniikkaromua ei saa hävittää talousjätteen mukana. Ole hyvä ja kierrätä, jos se on mahdollista. Tarkista kierrätysohjeet paikalliselta viranomaiselta tai jälleenmyyjältä. Varoitus: 1.
- Page 16 Irrota ruuvit, kansi ja diffuusori. Käytä tasateräistä ruuvimeisseliä irrottaaksesi tasavir- Käännä PCBA:n lukituskorvake asentoon OPEN. takansi ohjain ja irrota DC-kaapeli. Irrota muoviset niitit. Irrota PCBA:n ruuvit. Irrota valonlähde PCBA:sta.
- Page 17 Jännite Valittavissa Omina- Tuotenro Väri oleva teho (W) isuus Lumen (lm) SE 7704527 NO 3100248 220 ~ 240 Valkoinen 9W/12W/15W/18W Basic LED 3000K 820lm/1150lm/1500lm/1920lm 4525953 SE 7704530 NO 3100251 220 ~ 240 Antrasiitti 9W/12W/15W/18W Basic LED 3000K 820lm/1150lm/1500lm/1920lm 4525954 SE 7704784 NO 3208400 220 ~ 240 Valkoinen...
- Page 18 Notes...
- Page 19 Notes...
- Page 20 Produced for Ahlsell www.ahlsell.com...
