Installation instructions
Outdoor
Luminaire
aRmour
Exteriörarmatur
Eksteriörarmatur
Seinävalaisin ulko
SE 7704527
SE
7704530
NO 3100248
NO 3100251
FI
4525953
FI
4525954
SE 7704784
SE
77704785
NO 3208400
NO 3208401
FI
4525964
FI
4525965
Advertisement
Related Manuals for ahlsell a Series
Summary of Contents for ahlsell a Series

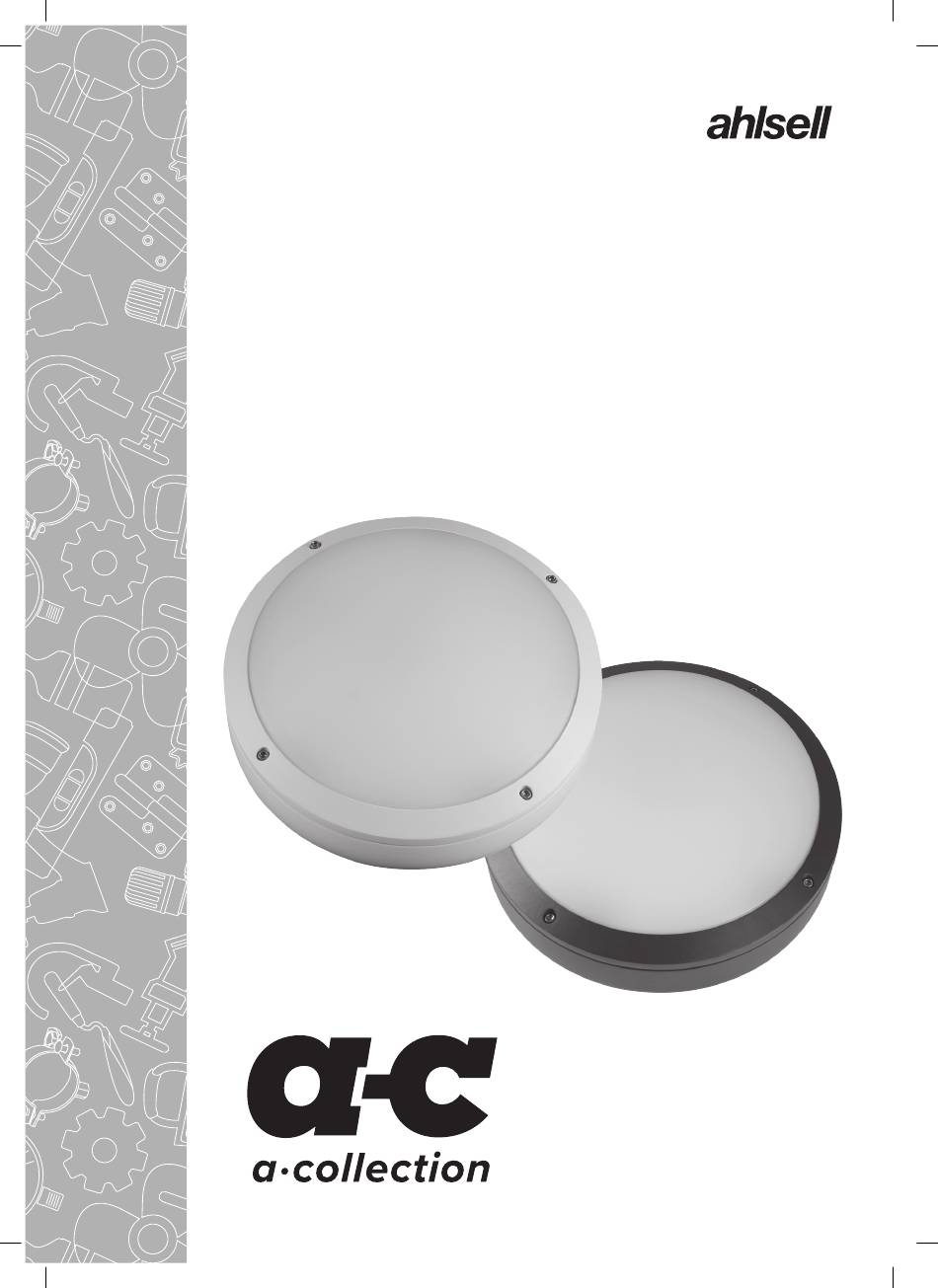

- Page 1 Installation instructions Outdoor Luminaire aRmour Exteriörarmatur Eksteriörarmatur Seinävalaisin ulko SE 7704527 7704530 NO 3100248 NO 3100251 4525953 4525954 SE 7704784 77704785 NO 3208400 NO 3208401 4525964 4525965...
- Page 2 Operating manual aRmour Important: Please read the instruction manual carefully prior to installation and keep it for future reference. Power Function Description Basic LED Installation: Remove the screws. Remove the cover and unlock the Fix the base to the surface by using lugs on PCB panel.
-
Page 3: Maintenance
Maintenance 1. Cut off the main power first 2. Don’t touch LEDs while maintaining or cleaning 3. Don’t use chemicals to clean the fixture. Environmental protection: waste electrical products should not be disposed of with household waste. Please recycle where facilities exist. Check with your local authority or retailer for recycling advice. Caution: 1. - Page 4 Remove the screws, cover and diffuser. Use a flat head screwdriver to pry the DC cover off Twist the securing lug on PCBA to OPEN. the driver, and pull out the DC cable. Remove the plastic rivets. Remove the screws on PCBA. Remove the light source from PCBA.
- Page 5 Item Nr. Input Voltage (ACV) Color / Ring Option Power (W) Funktion Lumen (lm) Description SE 7704527 NO 3100248 220 ~ 240 White, Standard Basic LED 3000K 1920 4525953 SE 7704530 NO 3100251 220 ~ 240 Anthracite, Standard Basic LED 3000K 1920 4525954...
- Page 6 Bruksanvisning aRmour Viktigt: Läs bruksanvisningen noggrant innan du påbörjar installation. Behåll den för framtida bruk. Effekt Funktionsbeskrivning Lysdiod Installation: Fäst sockeln på ytan med plugg (2) och Skruva ur skruvarna. Ta bort locket och lossa flikarna på skruvarna (1). PCB-panelen. Elanslutning När elanslutningen är färdig förseglar du Lås fast flikarna och fäst därefter locket på...
- Page 7 Underhåll 1. Bryt strömförsörjningen. 2. Rör inte lysdioder vid underhåll eller rengöring. 3. Använd inte kemikalier för att rengöra armaturen. Miljöskydd: Elektriskt avfall får inte slängas tillsammans med hushållsavfall. Lämna in till återvinningsanläggning. Kontakta din kommun eller återförsäljaren för information om återvinning. Försiktighet: 1.
- Page 8 Ta bort skruvarna, locket och diffusorn. Använd en platt skruvmejsel för att bända av DC-kåpan Vrid låsklacken på PCBA för att ÖPPNA. drivrutinen och dra ut likströmskabeln. Ta bort plastnitarna. Ta bort skruvarna på PCBA. Ta bort ljuskällan från PCBA.
- Page 9 Artikelnummer Inspänning (ACV) Färg/Ringalternativ Effekt (W) Funktions Lumen (lm) beskrivning SE 7704527 NO 3100248 220 ~ 240 Vit, standard Basic LED 3000 K 1920 4525953 SE 7704530 NO 3100251 220 ~ 240 Antracit, standard Basic LED 3000 K 1920 4525954 SE 7704784 NO 3208400 220 ~ 240...
- Page 10 Bruksanvisning aRmour Viktig: Les bruksanvisningen nøye før montering, og ta vare på den til senere bruk. Effekt Funktionsbeskrivning Lysdiod Installasjon: Fest sokkelen til overflaten ved hjelp av Fjern skruene. Fjern dekselet, og lås opp knastene på veggplugg nr. 2 og skruer nr. 1 PCB-panelet.
- Page 11 Vedlikehold 1. Slå av hovedstrømmen først 2. Ikke ta på LED-lampene under vedlikehold eller rengjøring 3. Ikke bruk kjemikalier til å rengjøre armaturen. Miljøvern: Elektriske avfallsprodukter skal ikke kastes sammen med husholdningsavfall. Vennligst resirkuler der det finnes et anlegg for det. Kontakt de lokale myndighetene eller forhandleren for å få råd om resirkulering. Forsiktig: 1.
- Page 12 Fjern skruene, dekselet og diffusoren. Bruk en flat skrutrekker for å lirke av DC-dekselet Vri låsetappen på PCBA for å ÅPNE. driver og koble fra DC-kabelen. Ta bort plastbitarna Fjern skruene på PCBA. Fjern lyskilden fra PCBA.
- Page 13 Varenr. Inngangsspenning Farge/ringalternativ Effekt (W): Funksjons Lumen (lm) (AC): beskrivelse SE 7704527 NO 3100248 220~240 Hvit, standard Basic LED 3000 K 1920 FI 4525953 SE 7704530 NO 3100251 220~240 Antrasitt, standard Basic LED 3000 K 1920 4525954 SE 7704784 NO 3208400 220 ~ 240 Hvit 3000 K...
- Page 14 Käyttöohje aRmour Tärkeää: Lue käyttöohje huolellisesti ennen asennusta ja säilytä se myöhempää tarvetta varten. Teho Toimintakuvaus Perus-LED Asennus: Kiinnitä alusta pintaan ruuvitulpalla nro 2 Irrota ruuvit. Irrota kansi ja avaa PCB-paneelin ja ruuveilla nro 1 korvakkeet. Johdotus Tiivistä johtoliitännän jälkeen lävistetty Lukitse korvakkeet ja kiinnitä...
- Page 15 Kunnossapito 1. Katkaise ensin päävirta 2. Älä koske LED-valoihin kunnossapidon tai puhdistuksen yhteydessä 3. Älä käytä kemikaaleja valaisimen puhdistukseen. Ympäristönsuojelu: sähkö- ja elektroniikkaromua ei saa hävittää talousjätteen mukana. Ole hyvä ja kierrätä, jos se on mahdollista. Tarkista kierrätysohjeet paikalliselta viranomaiselta tai jälleenmyyjältä. Varoitus: 1.
- Page 16 Irrota ruuvit, kansi ja diffuusori. Käytä tasateräistä ruuvimeisseliä irrottaaksesi tasavir- Käännä PCBA:n lukituskorvake asentoon OPEN. takansi ohjain ja irrota DC-kaapeli. Irrota muoviset niitit. Irrota PCBA:n ruuvit. Irrota valonlähde PCBA:sta.
- Page 17 Tuotenro Tulojännite (ACV) Väri/rengasvaihtoehto Teho (W) Toiminta Lumen (lm) kuvaus SE 7704527 NO 3100248 220 ~ 240 Valkoinen, vakio Perus-LED 3000K 1920 4525953 SE 7704530 NO 3100251 220 ~ 240 Antrasiitti, vakio Perus-LED 3000K 1920 4525954 SE 7704784 NO 3208400 220 ~ 240 Valkoinen 3000 K...
- Page 18 Notes...
- Page 19 Notes...
- Page 20 Produced for Ahlsell www.ahlsell.com...
