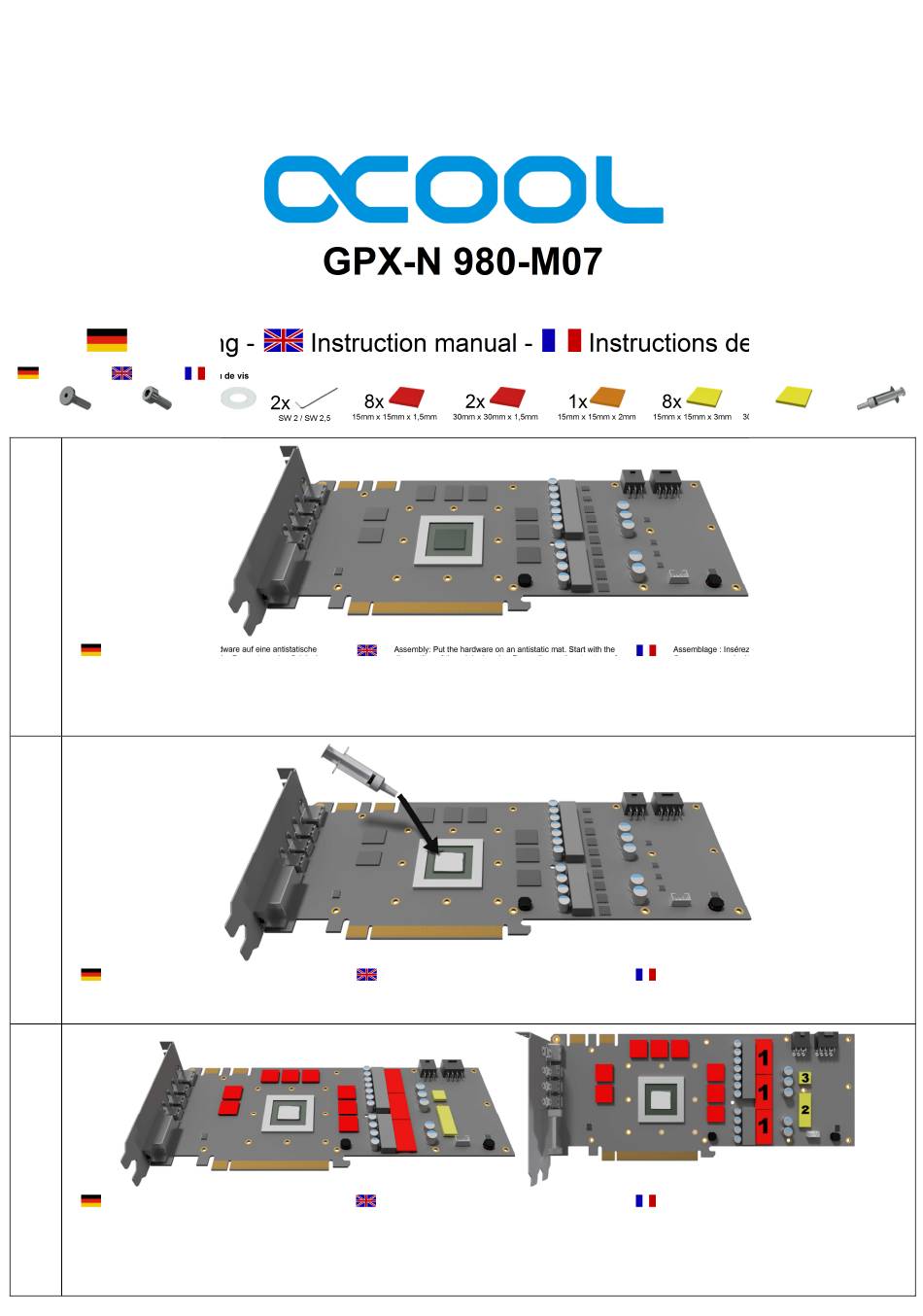

Alphacool GPX-N 980-M07 Instruction Manual

Anleitung -
Schraubensatz - Screw set -
11x 4x
M3x12 M3x8
1
Montage: Legen Sie die Hardware auf eine antistatische
Unterlage. Beginnen Sie mit der Demontage des Original-
Kühlers. Je nach Aufbau des Kühlers sind zuerst die
Schrauben des Lüfters zu entfernen und die Blenden zu lösen.
Bei aufgeklebten Kühlern ist äußerste Sorgfalt geboten.
Es können leicht Bauteile abgerissen werden. Heben Sie
alle Einzelteile sorgfältig auf. Reinigen Sie anschließend die
Hardware von Resten der Wärmeleitpaste oder
Pads mit einem Lösemittel (z.B. Spiritus).
2
Tragen Sie nun unter Zuhilfenahme eines Plastikstreifens oder
Ähnlichem, eine gleichmäßige Schicht Wärmeleitpaste auf die
zu kühlenden GPU auf. Die Schicht sollte weniger als einen
Millimeter dick sein, da sonst die umliegenden Bauteile
unnötig verunreinigt werden können.
3
Entfernen Sie die Schutzfolie der rot dargestellten 15 mm x 15
mm x 1,5 mm Wärmeleitpads und legen diese auf die
Speicherbausteine. Die rot dargestellten 30 mm x 30 mm x 1,5
mm Wärmeleitpads sind für die Spannungswandler
vorgesehen, müssen aber zunächst zugeschnitten werden.
Die gelben Wärmeleitpads müssen ebenfalls zugeschnitten
werden. Die Maße entnehmen Sie bitte der
Schnittmustergrafik am Ende der Anleitung. Legen Sie die
Pads, wie auf dem Bild gezeigt, auf die zu kühlenden Bauteile.
Vergewissern Sie sich, dass Sie alle Schutzfolien entfernt
haben.
GPX-N 980-M07
Instruction manual -
Jeu de vis
8x
4x 2x
15mm x 15mm x 1,5mm
SW 2 / SW 2,5
2x 1x
30mm x 30mm x 1,5mm 15mm x 15mm x 2mm
Assembly: Put the hardware on an antistatic mat. Start with the
dismantling of the original cooler. Depending on the structure of
the cooler remove the screws at the back of the card and
carefully unhook the fan connector. If the original cooler uses
thermal glue extreme care should be taken. As you can easily
damage parts. Pick up all the items carefully. Then clean the
hardware of thermal paste or pad residues with a solvent (eg.
alcohol).
With the help of a plastic strip or thermal paste spreader make
a thin layer of thermal paste on the GPU. The layer should be
less than a millimeter thick, otherwise the surrounding
components can be contaminated unnecessarily.
Remove the protective film from the thermal pads and place
them in the areas shown in red. The 15 mm x 15 mm x 1,5 mm
thermal pads go on the memory chips. The 30 mm x 30 mm x
1,5 mm Pads are suitable for the voltage converters but must
be trimmed to size. The yellow thermal pads must be cut, the
dimensions are shown in the graphic pattern at the end of the
manual. Place the pads as shown in the picture on the
components to be cooled. Do not forget also to remove the
protective film on both sides.
Instructions de service
8x 3x
15mm x 15mm x 3mm 30mm x 30mm x 3mm
Assemblage : Insérez le matériel sur un tapis antistatique.
Commencez par le démantèlement du refroidisseur d'origine.
En fonction de la structure du radiateur est de retirer les vis de
fixation du ventilateur pour retirer et régler l'ouverture. Lorsque
refroidisseurs collés soin extrême doit être exercé. Il peut
facilement être déchiré parties. Ramassez tous les articles
soigneusement. Ensuite, nettoyer le matériel de résidus de la
pâte thermique ou de tampon avec un solvant (alcool).
Porter les maintenant à l'aide d'une bande de matière plastique
ou analogue, une couche uniforme de pâte thermique à la GPU
à refroidir. La couche doit être inférieure à un millimètre
d'épaisseur, faute de quoi les composants environnants
peuvent être contaminés inutile.
Retirer le film protecteur de la rouge montre 15mm x 15mm x
1,5 mm de tampon thermique et les mettre sur les puces de
mémoire. Le rouge montre 30mm x 30mm x 1,5 mm pour le
convertisseur de tension doit être coupé. Ne pas oublier
également d'enlever le film de protection.
jaune doit être coupé, pour les dimensions s'il vous plaît se
référer à la configuration graphique à la fin du manuel. Placer
les électrodes comme indiqué dans l'image sur les composants
à refroidir. Veillez à supprimer tous les films de protection.
1
1x
Le pad thermique
