Easy Door Receiver LITE 1088/2
PER 1088/2 E 1088/12
Tastiera wireless
Telecomandi
1087/4
1088/34-35 *
* Radiocomando 1088/34 consigliato per il ricevitore 1088/2.
* Radiocomando 1088/35 (Mifare) consigliato per il ricevitore 1088/12.
I modelli Easy Door Receiver 1088/2 e 1088/12 sono studiati per gestire due varchi i quali, grazie alla ricevente presente
nel dispositivo, possono essere aperti con i radiocomandi 1088/34 e 1088/35.
Easy door Receiver prevede la possibilità di collegare un'antenna esterna che deve essere posta all'interno dell'abita-
zione.
Nota: il ricevitore 1088/12 può gestire un lettore di prossimità aggiuntivo per aprire il varco collegato al relè 1.
Easy door receiver può essere programmato in 2 modalità:
LOCALE: non richiede nessuno strumento di programmazione e permette la programmazione fi no a 1500 radioco-
mandi/tags.
VIRTUAL NETWORK: che, tramite l'utilizzo di un software Web, può creare virtualmente un complesso edilizio fi no a
50 easy door receiver e programmare i radiocomandi/Tag direttamente dal computer utilizzando un encoder 1088/200.
La seconda modalità (virtual network) funziona in base alla tecnologia lettura/scrittura e off re alcune funzioni in più.
DS1088-003
ACCESSORI
Antenna
Encoder
1088/55
1088/200

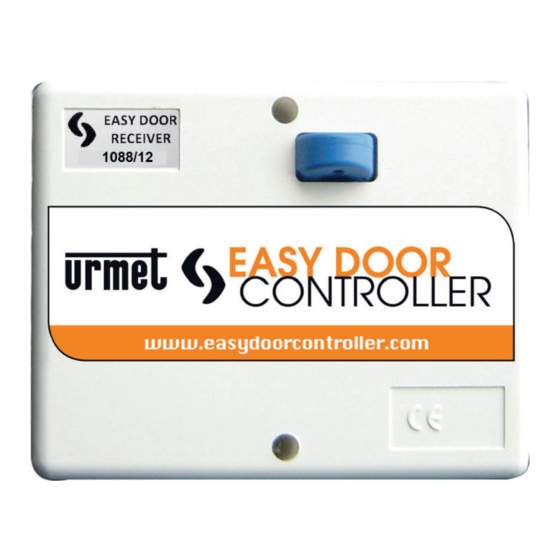

Easy Door Receiver PLUS 1088/12
Ricevitore con memoria estraibile. La presenza della me-
moria è indispensabile per il funzionamento del dispositivo
SOLO PER 1088/12
Chiave Mifare
Chiave 4K
1088/53
1088/40
ITALIANO
Lettori
1088/41-42
1088/45-47
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the LITE 1088/2 and is the answer not in the manual?

Questions and answers

Related Manuals for urmet domus LITE 1088/2

Summary of Contents for urmet domus LITE 1088/2

  • Page 1 ITALIANO Easy Door Receiver LITE 1088/2 Easy Door Receiver PLUS 1088/12 Ricevitore con memoria estraibile. La presenza della me- moria è indispensabile per il funzionamento del dispositivo ACCESSORI PER 1088/2 E 1088/12 SOLO PER 1088/12 Lettori Tastiera wireless Telecomandi Antenna...

  • Page 2: Installazione

    TABELLA DI COMPARAZIONE DEI DUE RICEVITORI 1088/2 1088/12 Alimentazione Da 12 a 24Vcc o Vac Da 12 a 24Vcc o Vac Assorbimento Fino a 300mA Fino a 300mA Temperatura operativa Da -20 a +60°C Da -20 a +60°C Dimensioni (Lxlxh) 120x100x40 mm 120x100x40 mm Relè...
  • Page 3 Relè 1 COM1 COM1 D+ D- D+ D- Antenna Antenna Lettore Lettore Pulsante di uscita porta 1 Pulsante di uscita RICEVITORE LITE 1088/2 Dipswitch di programmazione 230V BP2- Pulsante di uscita porta 2 BP2+ ALIMENTAZIONE Relè 2 COM2 Relè 1 COM1...
  • Page 4 Attenzione Nel caso in cui la serratura elettrica (o incontro elettrico) sia alimentata in corrente continua, si raccomanda di inserire un varistore il più vicino possibile alla serratura, come indicato a lato: L'alimentazione in alternata non necessita di questa protezione. N.B.
  • Page 5 PROGRAMMAZIONE DEI DISPOSITIVI I dispositivi in dotazione agli utenti (radiocomandi, tastiere, chiavi tag) possono avere un profi lo UTENTE o un profi lo MASTER. Se un dispositivo viene associato a un profi lo UTENTE, esso può agire esclusivamente sulle aperture dei singoli varchi.
  • Page 6 MODALITÀ VIRTUAL NETWORK In questa modalità, l'unità di controllo gestisce fi no a un massimo di 5.000 radiocomandi. Si tratta della somma dei radio- comandi autorizzati/non autorizzati. Quando si elimina una porta o un cancello del profi lo di accesso della chiave o del radiocomando, la chiave rimane nella black list del controller.

  • Page 7: Prodotti Compatibili

    Sul sito, presentare la chiave eventi al lettore e attendere che il LED di quest'ultimo diventi completamente verde (il LED lampeggia durante il trasferimento dei dati). Dopo avere rimosso la chiave, il LED del lettore si spegne se tutti gli eventi sono stati scaricati nella chiave oppure lam- peggia in rosso/verde se devono essere scaricati altri eventi.
  • Page 8 DIRETTIVA 2012/19/UE DEL PARLAMENTO EUROPEO E DEL CONSIGLIO del 4 luglio 2012 sui rifi uti di apparec- chiature elettriche ed elettroniche (RAEE). Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il prodotto alla fi ne della propria vita utile deve essere raccolto separatamente dagli altri rifi uti. L’utente dovrà, pertanto, conferire l’apparecchiatura giunta a fi...
  • Page 9 ENGLISH Easy Door Receiver LITE 1088/2 Easy Door Receiver PLUS 1088/12 Receiver with removable memory. The presence of memory is indispensable for the device to function ACCESSORIES FOR 1088/2 AND 1088/12 ONLY FOR 1088/12 Readers Wireless keypad Remote contr. Antenna...

  • Page 10: Installation

    COMPARISON TABLE OF THE TWO RECEIVERS 1088/2 1088/12 Power supply 12 to 24Vdc or Vac 12 to 24Vdc or Vac Consumption Up to 300mA Up to 300mA Operating temperature -20 to +60°C -20 to +60°C Dimension (LxWxH) 120x100x40 mm 120x100x40 mm Relays Memory key Radio Frequency range...
  • Page 11 1088/12 PLUS RECEIVER Dipswitch setting BC2+ Door 2 loop input BC2-BP2- 230V POWER SUPPLY Door 2 exit button BP2+ Relay 2 Memory COM2 BC1+ Door 1 loop input BC1- Relay 1 COM1 D+ D- Antenna Reader Door 1 exit button 1088/2 LITE RECEIVER Dipswitch setting 230V...

  • Page 12: Receiver Setting

    Attention If the electric lock (or electric strike) is powered by direct current, it is recommended to insert a varistor as close as possible to the lock, such as indicated on the side: AC power does not require this protection. N.B.
  • Page 13 DEVICE PROGRAMMING The devices supplied to the users (remote controls, keyboards, tag keys) can have a USER profi le or a MASTER pro- fi le. If a device is associated with a USER profi le, it can only act on the openings of the individual gates. While if it is associated with a MASTER profi...
  • Page 14 VIRTUAL NETWORK MODE In this mode, the control unit manages up to 5000 remote controls. This is the sum of authorized / unauthorized remotes controls. When you remove a door/gate of the key/remote access profi le, the key stays in the black list of the controller. Up to 20000 events over the last 30 days are recorded in the control units (only with 1088/12).

  • Page 15: Compatible Products

    SIMPLIFIED EU DECLARATION OF CONFORMITY Hereby, URMET S.p.A. declares that the radio equipment type: Easy Door Receiver Lite 1088/2 and Easy Door Recei- ver Plus 1088/12 are in compliance with Directive 2014/53/EU. The full text of the EU declaration of conformity is avai- lable at the following internet address: www.urmet.com.
  • Page 16 DIRECTIVE 2012/19/EU OF THE EUROPEAN PARLIAMENT AND OF THE COUNCIL of 4 July 2012 on waste elec- trical and electronic equipment (WEEE). The symbol of the crossed-out wheeled bin on the product or on its packaging indicates that this product must not be disposed of with your other household waste.
