urmet domus 1094 Instruction Manual

urmet domus 1094 Instruction Manual

2.4ghz wireless receiver
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

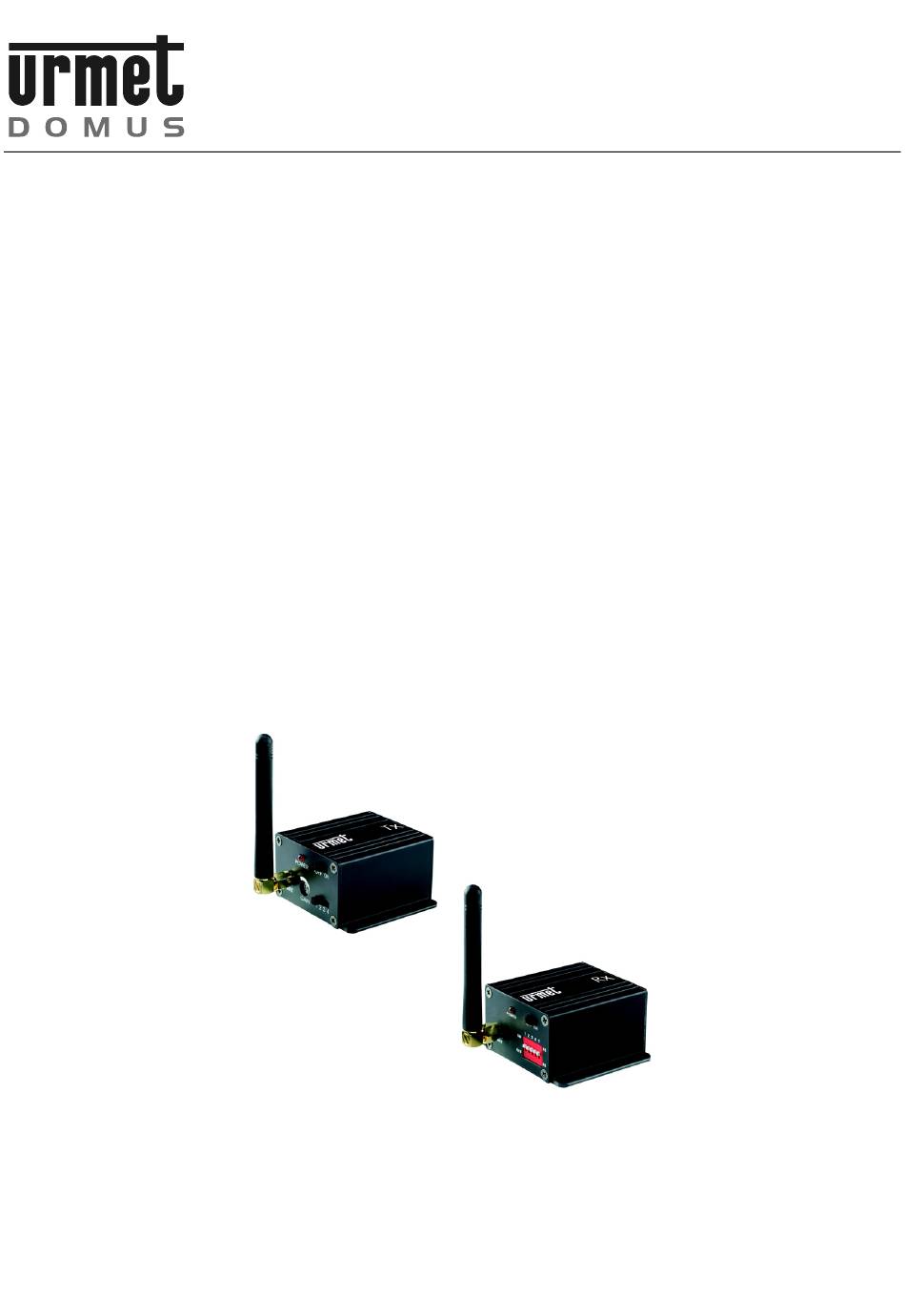

Mod.
1094
DS1094-000
RICEVITORE WIRELESS 2.4GHz
Sch. 1094/001R
TRASMETTITORE WIRELESS 2.4GHz
Sch. 1094/001T
2.4GHz WIRELESS RECEIVER
Ref. 1094/001R
2.4GHz WIRELESS TRANSMITTER
Ref. 1094/001T
2.4GHz FUNKSEMPFÄNGER
RX 1094/001R
2.4GHz FUNKSENDER
TX 1094/001T
RECEPTOR INALÁMBRICO 2,4 GHz
Cód. UD1094/001R
TRANSMISOR INALÁMBRICO 2,4 GHz
Cód. UD1094/001T
MANUALE D'USO
INSTRUCTION MANUAL
GEBRAUCHSANLEITUNG
MANUAL DE USUARIO

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 1094 and is the answer not in the manual?

Questions and answers

Related Manuals for urmet domus 1094

Summary of Contents for urmet domus 1094

  • Page 1 Mod. 1094 DS1094-000 RICEVITORE WIRELESS 2.4GHz Sch. 1094/001R TRASMETTITORE WIRELESS 2.4GHz Sch. 1094/001T 2.4GHz WIRELESS RECEIVER Ref. 1094/001R 2.4GHz WIRELESS TRANSMITTER Ref. 1094/001T 2.4GHz FUNKSEMPFÄNGER RX 1094/001R 2.4GHz FUNKSENDER TX 1094/001T RECEPTOR INALÁMBRICO 2,4 GHz Cód. UD1094/001R TRANSMISOR INALÁMBRICO 2,4 GHz Cód.

  • Page 2: Descrizione Prodotto

    Ingressi A/V di tipo RCA. Connettore d’antenna SMA femmina. Possibilità di usare antenne esterne opzionali per aumentare la resa e l’immunità alle interferenze delle trasmissioni/ricezioni RF. Si consigliano i seguenti prodotti del catalogo Urmet Domus: • Antenna a stilo Sch. 1094/050 •...

  • Page 3: Contenuto Della Confezione

    Contenuto della confezione N°1 Trasmettitore Sch.1094/001T o N°1 Ricevitore Sch. 1094/001R N°1 Alimentatore 230V AC 12V DC (300 mA MAX) N°1 Cavo Audio/Video RCA-RCA N°1 Adattatore RCA maschio / BNC femmina N°1 antenna esterna omnidirezionale Manuale utente Nota Bene La composizione degli accessori a corredo può essere variata senza alcun preavviso.

  • Page 4: Descrizione Delle Parti

    IMPIEGO Il dispositivo Sch.1094/001R può essere impiegato solo come ricevitore (RX), mentre la Sch.1094/001T può essere impiegata solo come ricevitore (TX). Tale impiego consente di poter connettere da 1 a 4 sorgenti video utilizzando un cavo UTP CAT5 dedicato. DESCRIZIONE DELLE PARTI Pannello frontale del dispositivo Sch.

  • Page 5: Installazione

    Pannello posteriore dei dispositivi Sch. 1094/001T e Sch.1094/001R DESCRIZIONE Connettore alimentazione Connettore Audio Connettore Video Tabella 3 INSTALLAZIONE Prima d’iniziare l’installazione, assicurarsi che tutte le unità da collegare non siano alimentate o che tutti i pulsanti siano su OFF Il trasmettitore e il ricevitore devono essere posti su una superficie piana e stabile per evitare...
  • Page 6 Nel caso che non fosse possibile misurare la potenza di uscita dall’antenna (EIRP) e non vengano utilizzati attenuatori, sarà possibile utilizzare, sul solo trasmettitore Sch.1094/001T, la sola antenna a stilo Sch.1094/051.
  • Page 7 APPLICAZIONI Gli apparati radio Sch.1094/001T e 1094/001R sono utilizzabili anche con antenne esterne che possono essere selezionate tra le seguenti: • Antenna a pannello Sch. 1094/050 • Antenna a stilo Sch. 1094/051 ANTENNA ESTERNA CARATTERISTICHE 1094/050 1094/051 Gamma di frequenze...
  • Page 8 D → comunicazione tipo multipunto – multipunto (max 4TX – ∞RX) Nota Bene per uso delle antenne in esterno Se si utilizzano antenne a pannello del tipo Sch.1094/050 occorre accertarsi che il ricevitore ed il trasmettitore si trovino il più possibile sullo stesso piano trasmissivo.

  • Page 9: Caratteristiche Tecniche

    APPLICAZIONE D Casistica Trasmettitore: Sch.1094/001T Ricevitore: Sch.1094/001R Lunga distanza / problemi Antenna stilo alta capacità (Sch. 1094/051) Antenna stilo alta capacità (Sch. 1094/051) trasmissivi Antenna stilo integrata / Medie distanze Antenna stilo alta capacità (Sch. 1094/051) Antenna stilo alta capacità (Sch. 1094/051)

  • Page 10: Product Description

    A/V inputs, RCA type. SMA antenna female connector. Possibility to use external optional antennas to increase gain and immunity to RF transmissions/receptions interferences. It is suggested to use the following products present in Urmet Domus catalogue: • Ref. 1094/050 stylus antenna. •...

  • Page 11: Contents Of The Package

    Contents of the package No.1 Ref. 1094/001T transmitter or No. 1 1094/001R receiver. No.1 230V AC 12V DC (300 mA MAX) power supply No.1 Audio/Video RCA-RCA cable No.1 RCA male / BNC female adapter No.1 external omnidirectional antenna User manual Important note Accessories may be changed without prior notice.

  • Page 12: Description Of The Parts

    The Ref.1094/001R device can only be used as receiver (RX), while the Ref. Sch.1094/001T can only be used as receiver (TX). This use allows to connect from 1 to 4 video sources, using a dedicated CAT5 UTP cable. DESCRIPTION OF THE PARTS Front panel or Ref.

  • Page 13: Installation

    Rear panel or Ref. 1094/001T and Ref.1094/001R devices DESCRIPTION Power supply connector Audio connector Video connector Table 3 INSTALLATION Before starting installing procedures, make sure all the devices to be connected are not powered and all the buttons are in OFF position.
  • Page 14 If it is not possible to measure the antenna output power (EIRP) and are not used attenuators, it will be possible to use, on the Ref. 1094/001T transmitter only, the Ref. 1094/051 stylus antenna only. Note •...

  • Page 15: Specifications

    APPLICATIONS These devices, Ref.1094/001T and 1094/001R, are fully compatible with the following external antennas: • Panel antenna Ref. 1094/050 • Stylus antenna Ref. 1094/051 EXTERNAL ANTENNA SPECIFICATIONS 1094/050 1094/051 Frequency range 2400 ~ 2500 MHz 2400 ~ 2500 MHz Impedance 50 Ω...
  • Page 16 D → multipoint – multipoint communication (4TX – ∞RX max) Note for outdoor antenna usage If are used panel mount antennas Ref. 1094/050, make sure the receiver and the transmitter are as much as possible on the same radiation pattern.

  • Page 17: Technical Specifications

    APPLICATION D Case Transmitter: Ref.1094/001T Receiver: Ref.1094/001R Long distance / Transmission High capacity stylus antenna (Ref . 1094/051) High capacity stylus antenna (Ref . 1094/051) problems Medium Integrated stylus antenna / High capacity stylus antenna (Ref . 1094/051) distances High capacity stylus antenna (Ref . 1094/051)

  • Page 18: Allgemeine Eigenschaften

    A/V-Eingänge mit Chinch-Anschluss SMA Antenne mit Female-Stecker (Buchse) Verwendung von externen Antennen zur Erhöhung der Signalstärke bzw. zur Minimierung von Störungen möglich. Es wird empfohlen, folgende Produkte aus dem URMET Domus / Grothe Programm zu verwenden: • ANT 1094/050 Stabantenne •...
  • Page 19 Packungsinhalt 1 Stk. TX 1094/001T Sender oder RX 1094/001R Empfänger. 1 Stk. 230V AC 12V DC (300 mA MAX) Netzgerät. 1 Stk. Audio/Video Chinch-Leitung 1 Stk. Adapter Chinch-Stecker auf BNC Buchse 1 Stk. externe omnidirektionale Antenne Bedienungsanleitung Wichtiger Hinweis Zubehör kann sich ohne vorherige Ankündigung ändern.
  • Page 20 GEBRAUCH Das Gerät RX 1094/001R kann ausschließlich als Empfänger, während das Gerät TX 1094/001T ausschließlich als Sender benutzt werden kann. Diese Vorgehensweise erlaubt die Verwendung einer speziellen CAT5-UTP-Leitung für 1-4 Videoquellen. BSCHREIBUNG DER GERÄTE Frontseite RX 1094/001R BESCHREIBUNG LED Netzspannungsversorgung SMA Buchse Antennenverbindung DIP-Schalter zur Kanalauswahl.
  • Page 21 Rückseite TX 1094/001T and RX1094/001R BESCHREIBUNG Steckverbindung Spannungsversorgung Audio Stecker Video Stecker Tabelle 3 INSTALLATION Bevor Sie mit der Installation beginnen, stellen Sie sicher, das alle Geräte nicht Spannungsversorgt sind und alle Schalter sich in AUS (OFF) Position befinden. Der Sender und der Empfänger müssen auf einer flachen, stabilen Ebene montiert werden, um Beschädigungen zu vermeiden.

  • Page 22: Allgemeine Problemlösung

    Einhaltung der EIRP Grenzen, spezifiziert in den geltenden Normen (Deutschland, 10dBm), sicherzustellen und ggf. eine Anpassung oder Dämpfung entsprechend der Antennenverstärkung zu benutzen. Ist es nicht möglich die Antennenausgangsleistung (EIRP) zu messen, ist es möglich, lediglich den Sender TX 1904/001T und die Stabantenne ANT 1094/051 zu benutzen. Achtung •...
  • Page 23 ANWENDUNGEN Die Geräte 1094/001T und 1094/001R sind voll compatibel mit den folgenden externen Antennen: • Flachantenne 1094/050 • Stabantenne 1094/051 EXTERNE ANTENNE TECHNISCHE DATEN 1094/050 1094/051 Frequenzband 2400 ~ 2500 MHz 2400 ~ 2500 MHz Impedanz 50 Ω 50 Ω...
  • Page 24 Applikation C → Punkt - Multipunkt Kommunikation (1TX – x RX) Applikation D → Multipunkt – Multipunkt Kommunikation (4TX – x RX max) Beachte für Außenanwendungen Falls Flachantennen ANT 1094/050 benutzt werden, stellen Sie sicher, dass Sender und Empfänger soweit möglich die gleiche Abstrahlungscharakteristik haben. APPLIKATION A...

  • Page 25: Technische Daten

    Ausgangsleistung: ....................... 10dBm/CE (max.) Modulation: ..............................FM RX 1094/001R Empfänger Empfindlichkeit: ........................... -85dBm TX 1094/001T Sender und RX1094/001R Empfänger Frequenzband: ......................2.400GHz~2.4835GHz Eingang Video Signal: ......................1Vpp @ 75 Ohm Eingang Audio Signal: ....................max 1Vpp @ 600 Ohm A/V Stecker:..........................CHINCH (RCA) Mitgelieferte Antenne:..................

  • Page 26: Descripción Del Producto

    Conector SMA hembra para antena. Posibilidad de utilizar antenas externas para aumentar la ganancia y la inmunidad frente a interferencias de RF en la transmisión/recepción. Se recomienda utilizar los siguientes productos del catálogo de Urmet Domus: • Antena dipolo, Cód. 1094/050.

  • Page 27: Contenido Del Paquete

    Aumentar la distancia entre el dispositivo que causa la interferencia y el receptor. • Conectar el dispositivo a una toma de un circuito eléctrico diferente al circuito al que está conectado el receptor. • Ponerse en contacto con un centro de asistencia técnica URMET Domus autorizado. DS1094-000...

  • Page 28: Descripción De Los Componentes

    UTILIZACIÓN El dispositivo Ref.1094/001R solo se puede utilizar como receptor (RX), mientras que el dispositivo Ref.1094/001T solo se puede utilizar como transmisor (TX). De este modo, se pueden conectar de 1 a 4 fuentes de vídeo utilizando un cable UTP CAT5 dedicado.

  • Page 29: Instalación

    Panel posterior de los dispositivos Cód. UD1094/001T y Cód. UD1094/001R DESCRIPCIÓN Toma de alimentación Conector de audio Conector de vídeo Tabla 3 INSTALACIÓN Antes de iniciar el procedimiento de instalación, asegúrese de que los dispositivos no reciben tensión y de que todos los botones están en la posición OFF de desconectado. Para evitar daños, el transmisor y el receptor deben colocarse sobre una superficie nivelada y estable.
  • Page 30 Si no es posible medir la potencia emitida por la antena (PIRE) y no se utilizan atenuadores, con el transmisor Ref. 1094/001T sólo se podrá utilizar la antena dipolo con Cód. UD1094/051. Nota: •...

  • Page 31: Especificaciones

    APLICACIONES Los equipos Cód..UD1094/001T y UD1094/001R, son completamente compatibles con las siguientes antenas de exterior: • Antena de panel Ref. 1094/050 • Antena dipolo Ref. 1094/051 ANTENA EXTERNA ESPECIFICACIONES UD1094/050 UD1094/051 Rango de frecuencias 2400 ~ 2500 MHz 2400 ~ 2500 MHz Impedancia 50 Ω...
  • Page 32 DIAGRAMAS DE UTILIZACIÓN Los siguientes diagramas cubren las aplicaciones típicas de los dispositivos Ref. 1094/001T y Ref. 1094/001R. aplicación A → comunicación punto a punto (1 TX + 1 RX) aplicación B → comunicación multipunto a punto (4 TX + 1 RX máx.) aplicación C →...

  • Page 33: Especificaciones Técnicas

    Modulación: ..............................FM Receptor 1094/001R Cód. UD Sensibilidad: ............................-85 dBm Transmisor 1094/001T y Receptor 1094/001R Cód. UD Cód. UD Banda de frecuencias:....................2,400 GHz a 2,4835 GHz Señal de entrada de vídeo: ......................1 Vpp, 75 Ω Señal de entrada de audio: ....................máx. 1 Vpp, 600 Ω...
  • Page 34 DS1094-000...
  • Page 35 DS1094-000...
  • Page 36 Prodotto in Cina su specifica URMET Domus DS1094-000 Made in China to URMET Domus specification FILIALI SEDE 20151 MILANO – V.Gallarate 218 Tel. 02.380.111.75 - Fax 02.380.111.80 URMET DOMUS S.p.A. 00043 CIAMPINO (ROMA) V.L.Einaudi 17/19A 10154 TORINO (ITALY) Tel. 06.791.07.30 - Fax 06.791.48.97 VIA BOLOGNA 188/C 80013 CASALNUOVO (NA) V.Nazionale delle Puglie 3...
