Deutronicstr. 5, D - 84166 Adlkofen
Tel.:
+49 (0) 8707 920-199
Fax:
+49 (0) 8707 1004
E-Mail: sales@deutronic.com
http://www.deutronic.com

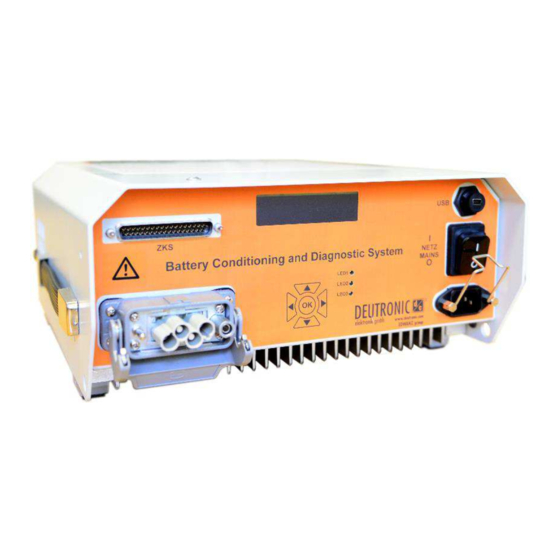

Ladecomputer / Intelligent Charging Computer
Batterie Diagnose- und Konditionierungssystem /
DBL1200HV; Artikel Nr. 107085/0/000 (Standard)
Type
DBL1200HV-60
Ladecomputer
Intelligent Charging Computer
Alle Daten gemessen bei nom. Eingangsspannung, Volllast und 25
Mit den Angaben im Katalog und in den Datenblättern werden Produkte beschrieben, nicht Eigenschaften zugesichert. Belastung mit „Grenzwerten" (einfache Kombination) ist zulässig ohne bleibende Schäden der Produkte.
Betrieb der Geräte mit Grenzwertbelastung für längere Zeit kann die Zuverlässigkeit beeinträchtigen. Grenzwerttoleranzen unterliegen üblichen Schwankungen.
Products are described by information contained in catalogs and data-sheets. It is not be considered as assured qualities. Stresses listed under „Maximum Rating" (one at a time) may be applied to devices without resulting in permanent
damage. The operation of the equipment for extended periods may affect device reliability. Limiting value tolerance are subject to usual fluctuation margins.
Stand/state 8.07.17
DBL1200HV
Battery Diagnostic and Conditioning system
Bei führenden Automobilherstellern im Einsatz
Utilized and approved by first-class automotive manufacturer
Input Voltage
100-240VAC
0
C Umgebungstemperatur, wenn nicht anders gekennzeichnet.
Technische Änderungen und Irrtümer vorbehalten.
170608_DBL1200HV - Data Sheet.doc
Batterie Diagnosesystem
Umfangreiche Schutz- und Selbstschutzfunktionen
Kurzschluss- und Verpolschutz
Schutzfunktion bei Batteriedefekten
Sichere Funkenunterdrückung
Komfortable Menüführung / Ladeparameter konfigurierbar
Eingebaute Kommunikationsschnittstelle
Mini-USB Schnittstelle für das Firmware-Update
37-polige Signalschnittstelle für Zellkontaktstecker
Abgedichtetes Gehäuse, geschützt vor innerer Verschmutzung
Zellspannungsüberwachung
Zustandsanzeige über Display und High-Power LEDs
Menüführung: Deutsch, Englisch, Französisch, Italienisch, Spanisch
Zubehör z.B. Netzkabel, Wandmontagevorrichtung etc.
Option: Kundenspezifische Ladeparameter
Elektrische Sicherheit EN60335, EN60950, UL60950-1,
CSA C22.2 No.60950-1-07, GS, RU. Zertifiziert nach UL 61010-1
Battery diagnostic system
Extensive protection functions and self-protection functions
Short circuit and reverse polarity protection
Protection against defective batteries
Reliable sparking suppression
Comfortable menu navigation / charging parameter configurable
Built-in communication interface
Mini - USB port for firmware update
37 -pin signal interface for cell contact plug
Sealed housing, protected against internal pollution
Cell voltage monitoring
Status indication via display and high power LEDs
Menu navigation: English, French, German, Italian, Spanish
accessories: e.g. mains cable, wall mount adapter etc.
Option: Customized charging parameters
Electrical safety EN60335, EN60950, UL60950-1,
CSA C22.2 No.60950-1-07, GS, RU. Certified acc. to : UL 61010-1
Output Voltage
Output Current
25-67,2VDC
All parameters are specified at nom. input voltage, full load and 25°C ambient, if not marked otherwise.
Technical modifications and mistakes reserved.
Cat. No.
20A
107085/0/000
DBL1200HV
Seite/Page 1 von/of 1
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Deutronic DBL1200HV
Summary of Contents for Deutronic DBL1200HV
- Page 1 Protection against defective batteries Reliable sparking suppression Comfortable menu navigation / charging parameter configurable Built-in communication interface DBL1200HV; Artikel Nr. 107085/0/000 (Standard) Mini - USB port for firmware update 37 -pin signal interface for cell contact plug Sealed housing, protected against internal pollution...
- Page 2 Deutronicstr. 5, D - 84166 Adlkofen Tel.: +49 (0) 8707 920-199 Fax: +49 (0) 8707 1004 E-Mail: sales@deutronic.com http://www.deutronic.com 1. Technische Daten / Technical Data Eingang / Input Eingangsspannung / 100-240VAC Weitbereich (Toleranz: 85VAC-265VAC), 45-65Hz Input Voltage 100-240VAC wide range (tolerance: 85VAC-265VAC), 45-65Hz Einschaltstromstoß...
- Page 3 Deutronicstr. 5, D - 84166 Adlkofen Tel.: +49 (0) 8707 920-199 Fax: +49 (0) 8707 1004 E-Mail: sales@deutronic.com http://www.deutronic.com Regelabweichungen Uout / Regulation accuracy Uout Toleranz / Tolerance +/-2% über alles / +/-2% over all Laständerung / Load regulation statisch / static (10-90%) <0,5% typ.
- Page 4 Deutronicstr. 5, D - 84166 Adlkofen Tel.: +49 (0) 8707 920-199 Fax: +49 (0) 8707 1004 E-Mail: sales@deutronic.com http://www.deutronic.com Gehäuse / Metall, ergonomisch auf Einsatz in Fahrzeugfertigung und Instandhaltung abgestimmt. Montage über 6 Schrauben M6, seitlich. Case Metal, especially designed for car manufacture and service stations.
- Page 5 Betriebssicherheit zu gewährleisten und Schäden zu vermeiden. Bei Verschleiß müssen Kabel umgehend erneuert werden! / Generally it is recommended to use by Deutronic released equipment, only. Because only in this way an appropriate technical suitability and an adequate dimensioning can be ensured for professional use.
