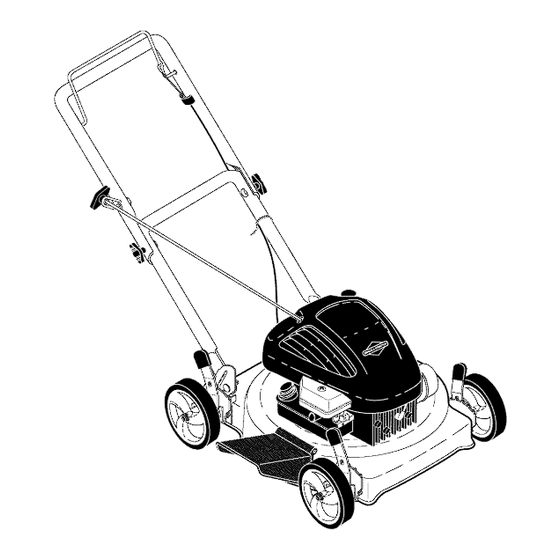

Craftsman 917.385124 Owner's Manual

Rotary lawn mower 550 series b&s engine 22" side discharge
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Owner's
Manual
CRRFTSMRN°
ROTARY LAWN MOWER
550 Series B&S Engine
22" Side Discharge
Model No
917.385124
• EspaSol, p 17
CAUTION:
Read and follow all
Safety Rules and Instructions
before operating this equipment
Sears, Roebuck and Co., Hoffman Estates, IL 60179
Visit our Craftsman website: www.sears.com/craftsman
U.S.A.

Advertisement

Table of Contents
loading

Related Manuals for Craftsman 917.385124

Summary of Contents for Craftsman 917.385124

  • Page 1 550 Series B&S Engine 22" Side Discharge Model No 917.385124 • EspaSol, p 17 CAUTION: Read and follow all Safety Rules and Instructions before operating this equipment Sears, Roebuck and Co., Hoffman Estates, IL 60179 Visit our Craftsman website: www.sears.com/craftsman U.S.A.
  • Page 2 FULL WARRANTY If this Craftsman Lawn Mower fails due to manufacturer workmanship within two years from the date of purchase, Parts & Repair Center or other Craftsman proves impossible). This warranty applies for only 90 days from the date of purchase ever used for commercial or rental purposes.
  • Page 3 I. GENERAL OPERATION • Read, understand, and follow all instructions on the machine manual(s) before starting. Be thoroughly familiar with the controls and the proper use of the machine before starting. • Do not put hands or feet near or under rotating parts.

  • Page 4: General Service

    SAE 30 (above 32°F); SAE 5W-30 20 Ounces Champion RJ19LM or J19LM 35-40 ft. Ibs. will be found on a decal on the rear of the lawn mower and date of purchase combustion engine brush-covered with a spark is used, it...

  • Page 5: Lawn Mower Maintenance

    Repair Protection Agreements Congratulations on making a smart pur- chase. Your new Craftsman® designed and manufactured for years of dependable operation. But like all prod- ucts, it may require repair from time to time. That's when having a Repair tion Agreement can save you money aggravation.

  • Page 6: How To Set Up Your Mower

    Operator presence control bar with of carton except operator TO INSTALL Your lawn mower was shipped be used as a mulcher. ging or discharging, MOWER" in the Operation manual. HANDLE Unfold handle carefully control cables. until lower handle sec- position.
  • Page 7 Release to stop the engine. Starter handle - used for starting AND ALL SAFETY RULES the illustrations with your lawn mower to familiarize controls and adjustments. on your lawn mower or in literature their meaning. SLOW CHOKE FUEL Dperator presence control bar Engine oil cap with dipstick J"...
  • Page 8 It is not adjustable. ENGINE ZONE CONTROL _I_CAUTION: Federal regulations an engine control to be installed lawn mower in order to minimize risk of blade contact injury. Do not under any circumstances attempt to defeat function of the operator control.
  • Page 9 CAUTION: Alcohol blendedfuels (calledgasoholor usingethanolor metha- nol) can attractmoisturewhich leads to separationand formationof acids during storage. Acidicgas can damagethe fuel systemof an enginewhile in storage. To avoidengine problems,the fuel system should be emptied beforestorageof 30 days or longer. Emptythe gas tank,start the engineand let it run untilthe fuel lines and carburetorare empty.

  • Page 10: Maintenance Schedule

    • For best results, adjustthe lawn mower cuttingheight so that the lawn mower cutsoff only the top one-thirdof the grass blades. If the lawn is overgrownit will be necessaryto raisethe height of cut to reducepushingeffort and to keep from overloadingthe engineand leaving clumpsof mulchedgrass.
  • Page 11 TO REMOVE BLADE Disconnect spark plug wire from spark plug and place wire where come in contact with plug. Turn lawn mower on its side. Make sure air filter and carburetor Use a wood block between mower housing to prevent turning...

  • Page 12: Spark Plug

    Change the oil after every 25 hours of opera- tion orat least once a year if the lawn mower is not used for 25 hours in one year. Check the crankcase oil level before...
  • Page 13 • Clean engine accumulating. hotter and shortens • Keep finished of all gasoline, • We do not recommend hose to clean lawn mower electrical system, carburetor are covered mower out. Water in engine ened engine...
  • Page 14 Immediately prepare your lawn mower for storage will not be used for 30 days or more. LAWN MOWER When lawn mower is to be stored period of time, clean it thoroughly, all dirt, grease, leaves, etc.

  • Page 15: Engine Oil

    ON position. battery (if equipped). 11. Charge battery 12. Connect (if equipped). Never store the lawn mower a building to cool before air filter. fuel tank and refill tank clean gasoline. fuel tank and refill tank clean gasoline.
  • Page 16 Raise cutting Replace not venting air. Clean grass catcher. Raise cutting Raise rear of lawn mower or cutting blade housing in grass. higher. too full. Empty grass catcher. height position Adjust height.
  • Page 17 Sears, al Centre de Repuestos y Reparacion, o a otro comercio donde se vendan los equipos Craftsman, a efectos de que se la reparen sin costo (o bien se la reemplacen, en caso que no sea posible repararla).
  • Page 18 I. OPERACION • Antes de empezar, debe familiarizarse completamente con los controles y el uso correcto de la maquina. Para esto, debe leer y comprender todas las instrucciones que aparecen en la maquina yen los manuales de operacion. • No ponga las manos o los pies cerca o debajo de las partes rotatorias.
  • Page 19 • Nunca repostar la maquina al interior de un local. • Nunca guardar la maquina o el contenedor de gasolina donde hay una llama abierta, chispa o luz piloto como una caldera u otros dispositivos. • Nunca Ilenar contenedores en un vehiculo, en un cami6n o caravana con un forro de plastico.

  • Page 20: Mantenimiento

    Acuerdos Congratulaciones por su buena compra. Su nuevo producto Craftsman@ esta diseSado y fabricado para funcionar de modo fiable por muchos aSos. Pero como todos los productos, puede necesitar alguna reparaci6n de tanto en tanto. En este caso tener un Acuerdo de Proteccion para la Reparacion puede hacerles ahorrar dinero y fastidios.
  • Page 21 Lea estas instrucciones y este manual comple- tamente antes de tratar de montar u operar su segadora nueva. IMPORTANTE: Este cortacesped viene SIN ACEITE O GASOLINA en el motor. Su segadora nueva ha sido montada en la fabrica con la excepci6n de aquellas partes que se dejaron sin montar por razones de envio.
  • Page 22 FAMILIARICESE CON SU SEGADORA LEA ESTE MANUAL DEL DUENO Y LAS REGLAS DE SEGURtDAD ANTES DE OPARAR SU SEGADORA. Compare las ilustraciones con su segadora para familiarizarse con la ubicacion de los diversos controles y ajustes. Guarde este manual para referencia en el futuro. Estos simbolos pueden apareser sobre su segadora o en la literatura proporcionada producto.
  • Page 23 La operacion de cualquier segadora puede hacer que salten objetos extraSos dentro de sus ojos, Io que puede producir daSos graves en estos. Siempre use anteojos de seguridad o proteccion para los ojos mientras opere su segadora o cuando haga ajustes o reparaciones. Recomendamos gafas o una mascara de seguridad de visi6n amplia de seguridad usada sobre las gafas.
  • Page 24 ,_PRECAUCl6N: Limpie elaceiteo el combustible derramado. Noalmacene, derrame o usegasolina cercadeunallamaexpuesta. _,PRECAUCl6N: Loscombustibles mezclados conalcohol ( conocidos c omogasohol, o el uso deetanol o metanol) p ueden atraerla humedad, la queconduce a la separacion y formacion de acidos durante el almacenamiento. La gasolina acidicapuededa5arel sistema delcombustible de un motordurante el almacenamiento.
  • Page 25 necesario el elevar la altura del corte para reducir el esfuerzo necesario para empujar la segadora y para evitar sobrecargar el motor, dejando montones de recortes de cesped. Para un cesped muy pesado, reduzca el an- cho del corte pasando por encima del lugar anteriormente cortado y siegue lentamente.
  • Page 26 TABLA DE LUBRICACION Clavija de montaje del puntal del mango (_ Rocie el lubricante @ Vea "MOTOR" en la seccion de Mantenimiento SEGADORA Siempre observe las reglas de seguridad cu- ando haga el mantenimiento. LLANTAS • Mantenga las Ilantas sin gasolina, aceite o substancias quimicas para control de insec- tos que pueden da5ar la goma.
  • Page 27 RECOGEDOR DECO:SPED (Sicomprado c omoaccesorio) • El recogedor decesped puedeserrociado el agua de la manguera pero tiene que estar seco cuando se vaya a usar. • Revise su recogedor de cesped a menudo para verificar siesta daSado o deteriorado. Se va a desgastar con el uso normal. Si se necesita cambiar el recogedor, cambielo solamente por uno que sea aprobado por el fabricante.
  • Page 28 LIMPIEZA IMPORTANTE: Para obtenerel mejor rendimineto, mantenga la caja de la segadora sin acumulacion de cesped y basura. Limpie la parte de abajo de su segadora despues de cada uso. _PRECAUCl6N: Desconecte el alambre de la bujia y p6ngalo en donde no pueda entrar en contacto con esta.
  • Page 29 MOTOR VELOCIDAD DEL MOTOR La velocJdad motor ha sido ajustada la fabrica. No trate de aumentar la velocidad del motor pues se pueden producir lesiones personales. Si cree que el motor esta funcio- nando demasiado rapido o demasiado lento, Ileve su segadora a mas con su centro de servicio Sears o con un otro centro de servicio cualificado.

  • Page 30: Aceite Del Motor

    AVI$O:El estabilizador de combustible e s una alternativa aceptable parareducir a un minimo laformacion dedep6sitos de gomaen el com- bustible durante el periodo dealmacenamiento. Agregueestabilizador a la gasolinaen el es- tanquede combustible o en el envaseparael almacenamiento. Siempre s igala proporcion d e mezcla queseencuentra e nelenvase delestabi- lizador.
  • Page 31 SOLUCION DE PROBLEMAS estd dirigido a un centro de servico PROBLEMA CAUSA Falta de Cuchilla desgastada, doblada fuerza o suelta. AItura de las ruedas dispareja. Velocidad del motor lent& Acumulacion de cesped, hojas o basura debajo de la segadora. Demasiado aceite en motor. Velocidad de recorrido demasiado rapida.
  • Page 32 CRAFTSMAN /.// 1',3 ROTARY LAWN MOWER- - MODEL NUMBER 917.385124 33 34 _._J 40...
  • Page 33 IMPORTANT: Use only Original Equipment Manufacturer ROTARY LAWN MOWER - - MODEL Front) Rear) 5/16-18 Available accessories not included with lawn mower: (See Breakdown) NOTE: All component dimensions given in U.S. inches. (O.EM.) replacement parts. Failure to do so could be hazardous, NUMBER 917.385124...
  • Page 34 BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 10T802-3708-EA 842 O 3o7_ 287 _ 741 _ 358 ENGINE GASKET SET 718" 163 (_ 20 @ 615 _ 404 _g:*_ 562_ 616_...
  • Page 35 BRIGGS & STRATTON 4-CYCLE 1680 612_ 1058 OPERATOR'S MANUAL 1211 1210 1329 REPLACEMENT ENGINE] [1036 EMISSIONS LABEL [1330 REPAIR MANUAL ENGINE MODEL 638 ÷ 0 13o0 1218 60 9 689 O NUMBER 10T802-3708-EA 6922_1 334 '_...
  • Page 36 BRIGGS & STRATTON 4-CYCLE KEY PART DESCRIPTION 699650 Cylinder Assembly 399269 Bushing/Seal Kit (PTO Side) 299819s • Seal-Oil (PTO Side) 698691 Sump-Engine 790169 Head-Cylinder 698717 • Gasket-Cylinder 791781 Breather (Includes Gasket) 695890 • Gasket-Breather 691666 Screw (Breather Assembly) 691245 Tube-Breather 692218 •...
  • Page 37 BRIGGS & STRATTON 4-CYCLE KEY PART DESCRIPTION 790029 Screw (Carburetor) 89838s Wrench-Spark Plug 691839 Spring-Choke Diaphragm 691837 Screen-Carburetor 495770 Diaphragm-Carburetor 690272 Washer (Governor Crank) 691236 Cup-Flywheel 692299 Retainer-Spring 281505s PawI-Ratchet 691251 Nut (Governor Control Lever) 692040 Dipstick 691876 • Seal-Dipstick Tube 691320 Tube-Dipstick 692189...
  • Page 38 SERVICE NOTES...
  • Page 39 SERVICE NOTES...
  • Page 40 For repair - in your lawn and garden no matter For the replacement owner's manuals For Sears professional and items like garage 1-800-4-MY-HOME (1-800-469-4663) www.sears.corn For repair of carry-in and electronics, Sears 1-800-488-1222 To purchase or maintenance agreement 1-800-827-6655 Para pedir servicio de reparaciOn a domicilio, y para ordenar piezas: 1-888-SU-HOGAR (1-888-784-6427)
