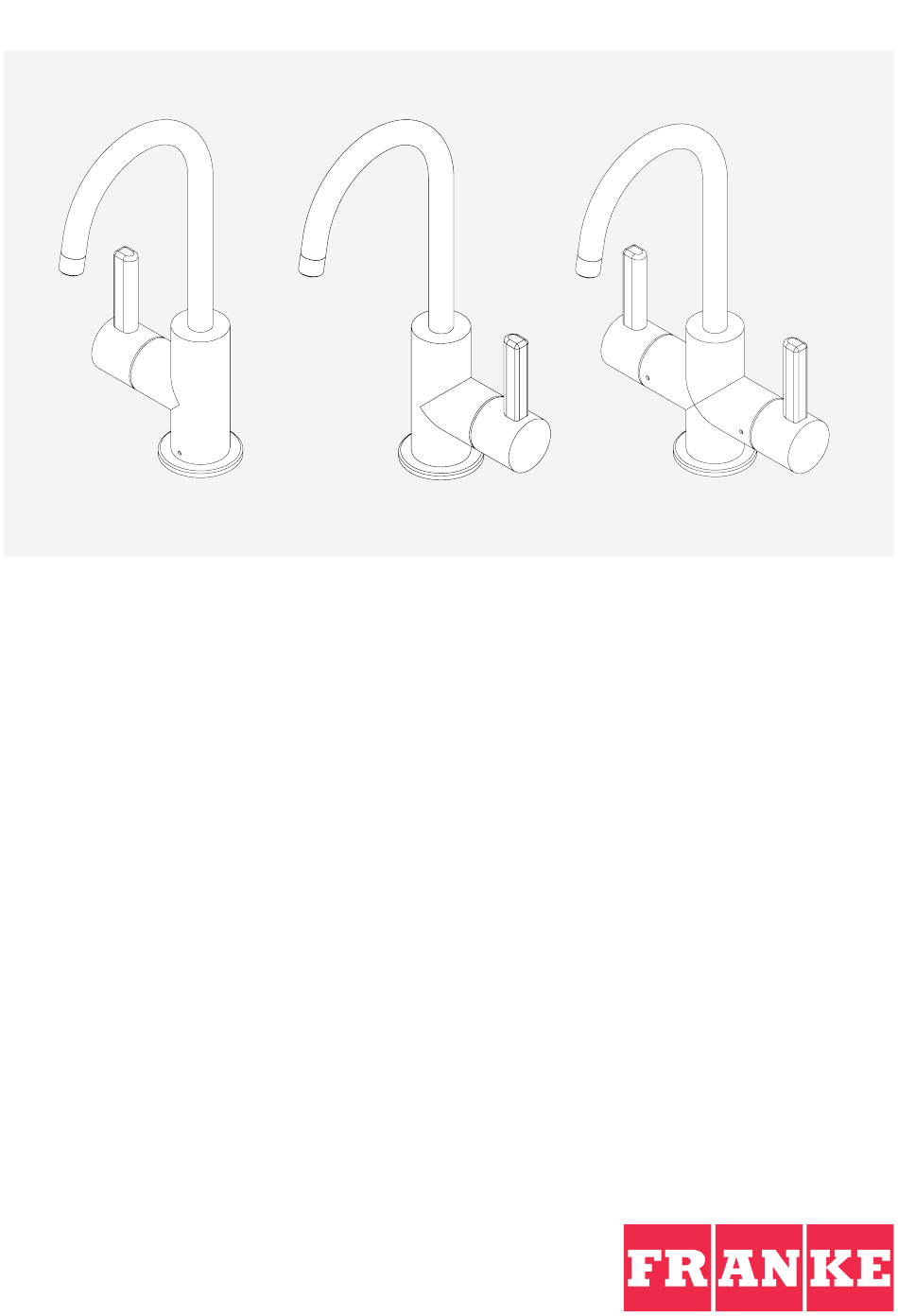

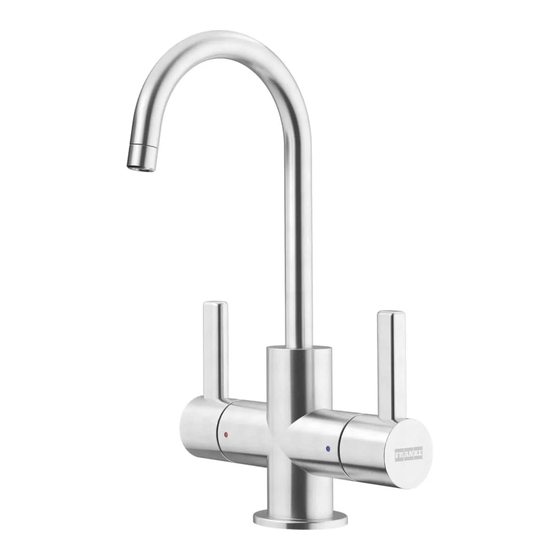

- Page 1 Eos Neo Little Butler EOS-HC-304 EOS-HO-304 EOS-FW-304 EOS-FW-CHR EOS-FW-IBK EOS-FW-GLD EOS-HO-CHR EOS-HO-IBK EOS-HO-GLD EOS-HC-CHR EOS-HC-IBK EOS-HC-GLD Installation manual Kitchen Faucet Manual de instalación Grifo de cocina Manuel d‘installation Robinet de cuisine...
-
Page 3: Table Of Contents
Table of contents Overview Contents in box Technical data Installation instructions Before you begin Hot water installation options Cold water installation options Preliminary steps Installation steps EOS-FW-304 Installation steps EOS-HO-304/EOS-HC-304 Usage and maintenance Usage General maintenance Replacing the cartridge Spare/replacement list EOS-FW-304 Spare/replacement list EOS-HO-304 Spare/replacement list EOS-HC-304... -
Page 4: Overview
7. 3/8“ Push Fitting 4. Rubber Washer 11. 3/8“ Poly-tube 8. 3/8“ Poly-tube 5. Plastic Flange 12. Silicone Tube 6. Fixing Plate 13. Plastic Clamps Note: Contact us immediately if you see inconsistencies. phone: 1- 800-626-5771 website: www.franke.us/ks email: ks-customerservice.us@franke.com... -
Page 5: Technical Data
The EOS-HO-304 Series dispenser options offers hot water only. This dispenser is required to be used in conjunction with a Franke heating tank unit. Use of The EOS-FW-304 Series dispenser a Franke filtration system in addition to provides filtered drinking water as well the heating tank is optional, but strongly as the option of chilled drinking water. -
Page 6: Preliminary Steps
All tubing connections must be routed to using only genuine Franke components avoid sharp bends and have enough slack in tandem with all Franke dispensing to avoid straining connections. Pull gently faucets. The function of the dispensing on each connection to make sure they faucets cannot be guaranteed if using are secure. -
Page 7: Installation Steps Eos-Fw-304
Installation steps 5. Connect the cold water supply to the faucet: EOS-FW-304 – Screw in 3/8“ Push Fitting (6) into Mounting Shank (7) (fig. 2C). 1. Remove mounting hardware from Hand tighten only! faucet body shank. 2. Slide the Escutcheon (1) over the shank. Make sure the Rubber Washer (2) is positioned in its seat in the Escutcheon (fig. -
Page 8: Installation Steps Eos-Ho-304/Eos-Hc-304
Installation steps 5. Tighten 2 screws in Fixing Nut (6) to secure the nut (fig. 3B). EOS-HO-304/ 6. Screw in the 1/4“ Push Fitting (8) into EOS-HC-304 the Hot Water Inlet (7) and screw the 3/8“ Push Fitting (9) into the Cold Water 1. -
Page 9: Usage And Maintenance
9. Connect the high temp Silicone Tube 10. Connect the other end of the high (12) to the Mounting Nipple (11) and temp silicone tube to the heating tank secure the tubing using the Hose outlet as outlined in the heating tank Clips (13) (fig. -
Page 10: Replacing The Cartridge
Replacing the cartridge 1. Shut off the water supply to the faucet. 2. Turn on the faucet briefly to relieve any pressure inside the faucet. 3. Move the faucet handle to the “OFF” position. 4. Remove the set screw from the Handle Assembly (A) using a 2.5 mm Hex Key. -
Page 11: Spare/Replacement List Eos-Fw-304
Spare/replacement list EOS-FW-304 F3401 Cold Cartridge F3440 Handle Assembly* F3403 Cartridge Connector Kit 10305 3/8“ Water Supply Tubing F3439 3/8“ Push Fitting Adapter F3407 Fastening Set * Must Specify Finish... -
Page 12: Spare/Replacement List Eos-Ho-304
Spare/replacement list EOS-HO-304 F3402 Hot Cartridge F3406 1/4“ Push Fitting Adapter F3403 Cartridge Connector Kit F3438 3/8“ Push Fitting Adapter F3440 Handle Assembly* F3408 Fastening Set F3405 1/4“ Water Supply Tubing F3409 Silicone Tubing Kit 10305 3/8“ Water Supply Tubing * Must Specify Finish... -
Page 13: Spare/Replacement List Eos-Hc-304
Spare/replacement list EOS-HC-304 F3401 Cold Cartridge 10305 3/8“ Water Supply Tubing F3402 Hot Cartridge F3406 1/4“ Push Fitting Adapter F3403 Cartridge Connector Kit F3438 3/8“ Push Fitting Adapter F3440 Handle Assembly* F3408 Fastening Set F3405 1/4“ Water Supply Tubing F3409 Silicone Tubing Kit * Must Specify Finish... - Page 14 For any further information about our products, about the installation of them or about the warranty please contact our customer service department: Franke Kitchen Systems Franke Kindred Canada Ltd. 800 Aviation Parkway 1000 Franke Kindred Way Smyrna, TN 37167, USA...
- Page 15 Índice Información general Contenido de la caja Datos técnicos Instrucciones de instalación Antes de empezar Opciones de instalación de agua caliente: Opciones de instalación de agua fría: Pasos preliminares Instrucciones de instalación EOS-FW-304 Instrucciones de instalación EOS-HO-304 / EOS-HC-304 Uso y mantenimiento Mantenimiento general Sustitución del cartucho Lista de partes/refacciones EOS-FW-304...
-
Page 16: Información General
11. Tubo de polietileno de 3/8“ 5. Brida de plástico 12. Tubo de silicona 6. Placa de fijación 13. Abrazaderas de plástico Nota: Póngase en contacto con nosotros inmediatamente si detecta inconsistencias. teléfono: 1- 800-626-5771 internet: www.franke.us/ks correo electrónico: ks-customerservice.us@franke.com... -
Page 17: Datos Técnicos
El instalador debe familiarizarse con la deben utilizarse junto con una unidad de forma en que se instalará esta llave de calefacción Franke y un sistema Franke suministro y funcionar como parte de filtration. un arreglo de suministro de agua en el Ces modèles utilisent tous deux 3 tubes... -
Page 18: Pasos Preliminares
Asegúrese de que no haya Franke. Estos modelos utilizan un tubo de ningún daño a menos de 1“ del extremo polietileno de 3/8“ para suministrar agua cortado. -
Page 19: Instrucciones De Instalación Eos-Fw-304
– Para quitarlo, introduzca la pinza (2) y saque el tubo (1) (fig. 1C). 6. Saque todo el contenido de la caja y compruebe que esté completo. 7. Realice una perforación de 1-1/4“ de diámetro (32 mm) en la superficie de montaje deseada (si no se encuentra una disponible). -
Page 20: Instrucciones De Instalación Eos-Ho-304/ Eos-Hc-304
6. Conecte el politubo de 3/8“ a la salida del sistema filtration como se indica en las instrucciones del sistema filtration. 7. Abra el agua y compruebe si hay fugas. Instrucciones de instalación EOS-HO-304/ EOS-HC-304 1. Retire los accesorios de montaje de la espiga del cuerpo del grifo. -
Page 21: Uso Y Mantenimiento
Advertencia: El uso de herramientas para apretar este fitting puede conducir a fugas! 7. Para el lado frío, conecte el tubo de polietile no de 3/8“ al empujador de 3/8“ fitting (fig. 1A, 1B) y conecte el otro extremo del tubo al sistema filtration como se indica en las instrucciones del sistema filtration. -
Page 22: Mantenimiento General
Mantenimiento general 3. Gire la palanca de la llave a la posición de „CERRADO“. 4. Remueva el tornillo de ajuste del No utilice detergentes fuertes, conjunto de la palanca (A) con una llave disolventes, agentes químicos, hexagownal de 2,5 mm. limpiadores especialmente a base de CLORO, esponjas metálicas, etc. -
Page 23: Lista De Partes/Refacciones Eos-Fw-304
Lista de partes/refacciones EOS-FW-304 F3401 Cartucho de Frío F3440 Ensamblaje de la Manija* F3403 Kit de Conexión de Cartuchos 10305 3/8“ Tubo de Suministro de Agua F3439 Adaptador de Empuje de 3/8” F3407 Set de Sujeción * Debe especificar el acabado... -
Page 24: Lista De Partes/Refacciones Eos-Ho-304
Lista de partes/refacciones EOS-HO-304 F3402 Cartucho Caliente F3406 Adaptador de Empuje de 1/4“ F3403 Kit de Conexión de Cartuchos F3438 Adaptador de Empuje de 3/8“ F3440 Ensamblaje de la Manija* F3408 Set de Sujeción F3405 1/4“ Tubo de Suministro de Agua F3409 Kit de tubos de Silicona 10305... -
Page 25: Lista De Partes/Refacciones Eos-Hc-304
Lista de partes/refacciones EOS-HC-304 F3401 Cartucho de Frío 10305 3/8“ Tubo de Suministro de Agua F3402 Cartucho Caliente F3406 Adaptador de Empuje de 1/4“ F3403 Kit de Conexión de Cartuchos F3438 Adaptador de Empuje de 3/8“ F3440 Ensamblaje de la Manija* F3408 Set de Sujeción F3405... - Page 26 Franke Kindred Canada Ltd. Franke Home Solutions 1000 Franke Kindred Way North America, LLC Midland, ON LR4 4K9 800 Aviation Parkway Phone: 1-866-687-7465 Smyrna, TN 37167, USA HS-Warranty.CA@Franke.com Teléfono: 1-800-626-5771 HS-Warranty.US@Franke.com Sitio web de garantía: https://www.franke.com/us/en/hs/support/warranty.html...
- Page 27 Table des matières Vue d‘ensemble Contenu de l‘emballage Caractéristiques techniques Instructions d‘installation Avant de commencer Les possibilités d‘installation d‘eau chaude Les possibilités d‘installation d‘eau froide Étapes préliminaires Instructions d‘installation EOS-FW-304 Instructions d‘installation EOS-HO-304 / EOS-HC-304 Usage et entretien Usage Entretien général Remplacement de la cartouche Liste des pièces de rechange/de remplacement EOS-FW-304 Liste des pièces de rechange/de remplacement EOS-HO-304...
-
Page 28: Vue D'ensemble
11. Poly-tube de 3/8“ 8. Poly-tube de 3/8“ 5. Bride plastique 12. Tube de silicone 6. Plaque de fixation 13. Pinces en plastique Remarque : Veuillez nous contacter immédiatement en cas d‘incohérences. Téléphone : 1 - 800-626-5771 Site Web : www.franke.us/ks Courriel : ks-customerservice.us@franke.com... -
Page 29: Caractéristiques Techniques
Avant de commencer fournir une eau de bien meilleure qualité que l‘eau qui entre dans le réservoir sous filtered. Pour de meilleurs résultats, Franke Les distributeurs des séries recommande que ce robinet soit installé EOS-HC-304 offer eau chaude par un plombier professionnel agréé. -
Page 30: Les Possibilités D'installation D'eau Froide
Ces comptoir ne dépasse pas 2“. distributeurs doivent être utilisés en Important : Pour les étapes suivantes, combinaison avec un système Franke il sera nécessaire de couper et filtration. Pour l‘eau potable réfrigérée, d‘acheminer les tubes vers fit une unité... -
Page 31: Instructions D'installation Eos-Fw-304
4. Installer le matériel de montage comme indiqué : rondelle en caoutchouc (3), plaque de presse (4) et écrou de serrage (5) (fig. 2B). – Pour l‘enlever, enfoncez la pince de serrage (2) et retirez le tube (1) (fig. 1C). Tube Collet Body Tube Collet... -
Page 32: Instructions D'installation Eos-Ho-304 / Eos-Hc-304
Note : Une étiquette de service doit être apposée sur le poly-tube. Ne pas enlever l‘étiquette. 6. Branchez le poly-tube 3/8“ à la sortie du système de filtration comme indiqué dans les instructions du système de filtration. 7. Ouvrez l‘eau et vérifiez s‘il y a des fuites. Instructions d‘installation EOS-HO-304 / EOS-HC-304... -
Page 33: Usage Et Entretien
Avertissement : L‘utilisation d‘outils pour serrer ce raccord peut entraîner des fuites! 7. Pour le côté froid, connectez le tube poly de 3/8“ à l‘adaptateur de 3/8“ fitting (fig. 1A, 1B) et connectez l‘autre extrémité du tube au système filtration comme indiqué... -
Page 34: Remplacement De La Cartouche
endommager la finition. Nettoyez 5. Soulever la poignée (A) du corps du uniquement avec une éponge douce et robinet. de l‘eau savonneuse. 6. Dévisser le kit connecteur (B) de la cartouche. Remplacement de la 7. Dévisser l‘écrou de blocage de cartouche cartouche (C). -
Page 35: Liste Des Pièces De Rechange/De Remplacement Eos-Fw-304
Liste des pièces de rechange/de remplacement EOS-FW-304 F3401 Froid Cartouche F3440 Assemblage des poignées* F3403 Cartouche Connecteur Kit 10305 Tuyau d’alimentation en eau 3/8“ F3439 3/8” Adaptateur à emboîtement F3407 Ensemble de fixation * Doit préciser la finition... -
Page 36: Liste Des Pièces De Rechange/De Remplacement Eos-Ho-304
Liste des pièces de rechange/de remplacement EOS-HO-304 F3402 Chaud Cartouche F3406 1/4“ Adaptateur à emboîtement F3403 Cartouche Connecteur Kit F3438 3/8” Adaptateur à emboîtement F3440 Assemblage des poignées* F3408 Ensemble de fixation F3405 Tuyau d’alimentation en eau 1/4“ F3409 Kit de tuyaux en silicone 10305 Tuyau d’alimentation en eau 3/8“... -
Page 37: Liste Des Pièces De Rechange/De Remplacement Eos-Hc-304
Liste des pièces de rechange/de remplacement EOS-HC-304 F3401 Froid Cartouche 10305 Tuyau d’alimentation en eau 3/8“ F3402 Chaud Cartouche F3406 1/4“ Adaptateur à emboîtement F3403 Cartouche Connecteur Kit F3438 3/8” Adaptateur à emboîtement F3440 Assemblage des poignées* F3408 Ensemble de fixation F3405 Tuyau d’alimentation en eau 1/4“... - Page 38 Franke Kitchen Systems Franke Kindred Canada Ltd. North America, LLC 1000 Franke Kindred Way 800 Aviation Parkway Midland, ON LR4 4K9 Smyrna, TN 37167, USA Téléphone: 1-866-687-7465 Téléphone: 1-800-626-5771 HS-Warranty.CA@Franke.com HS-Warranty.US@Franke.com Site Web de la garantie : https://www.franke.com/us/en/hs/support/warranty.html...
