GÜDE GSH 180-TC-2 Translation Of The Original Instructions
  1. Manuals
  2. Brands
  3. GÜDE Manuals
  4. Motorcycle Accessories
  5. GSH 180-TC-2
  6. Translation of the original instructions

GÜDE GSH 180-TC-2 Translation Of The Original Instructions

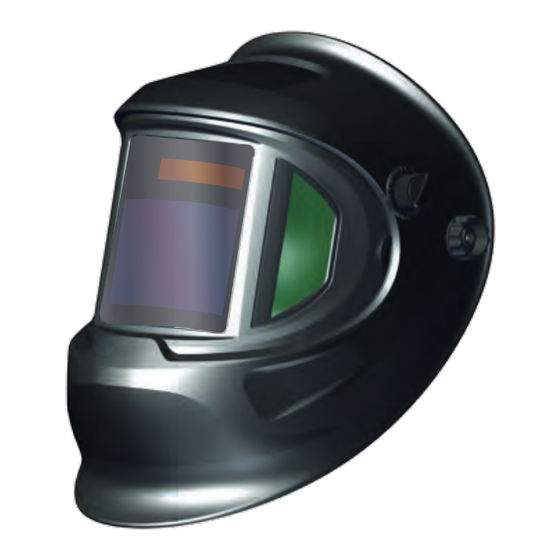

Automatic welding helmet
