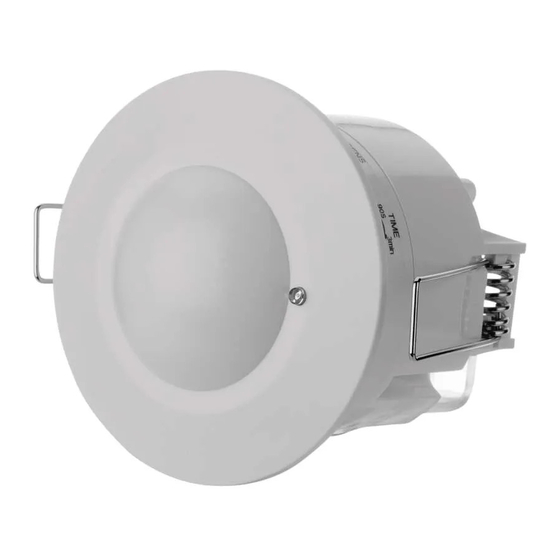

GB | Microwave motion Sensor G1190, white
The G1190 sensor is an active motion sensor which transmits radio-frequency electromagnetic
waves (5.8 GHz); a light is switched on when a slightest motion within the specified range is
detected. The sensor can even detect motion through a door, glass shop windows, or thin walls
within a pre-set area.
Specifications:
Power supply: 220–240 V~, 50–60 Hz Detection range: max. 16 m (adjustable)
Maximum load: 1 200 W Operating temperature: -20 °C to +40 °C
Switching time: 10 ± 3 s | 12 ± 1 min Relative humidity: <93 %
Detection angle: 360 ° Installation height: 1.5–3.5 m
Light sensitivity: <3 LUX ~ 2 000 LUX Power consumption: 0.81 W (stand by 0.79 W)
(adjustable) Enclosure: IP20
Installation and connection:
Install the sensor in a suitable place where its performance will not be affected by direct hot air
flow (e.g. from a heater), direct sunshine or other disturbing factors.
1. Select a suitable location, preferably across the monitored area, up to 3.5 m in height.

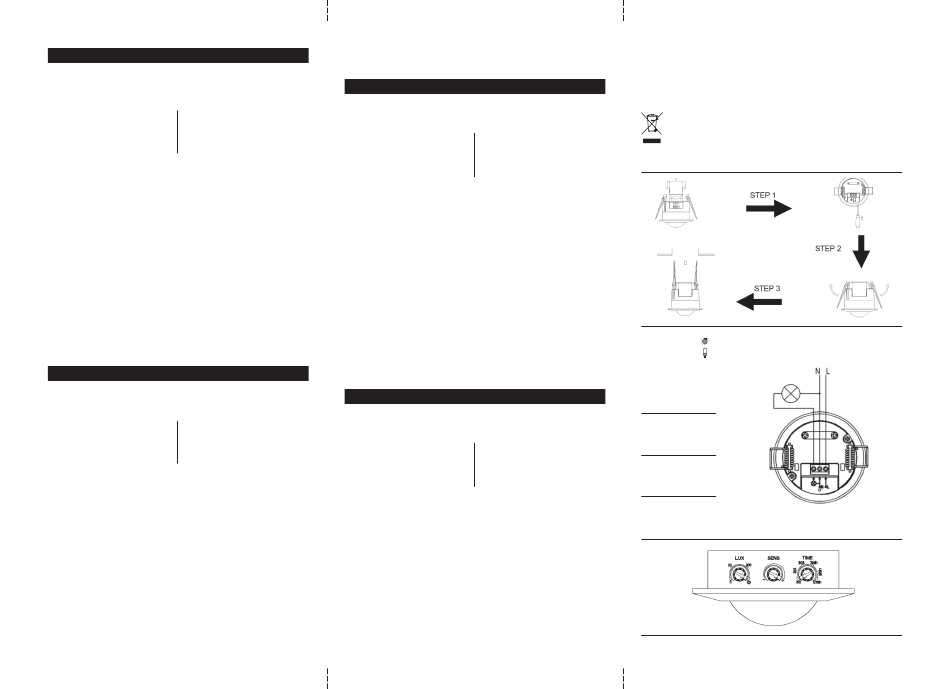

2. Switch off the main power supply, connect the wires according to the diagram and then connect
the sensor to the junction box.
3. Use the switch to set the desired parameters of the sensor.
Setting the detection range (sensitivity)
The "detection range" means an approximate circular diameter on the ground which, if installing
the sensor at a height of 2.5 m, will result in the detection zone. Setting the range to the left stop
provides the minimum reach (approx. 1 m), the right stop provides the maximum range (approx. 8 m).
Setting time (switch-off delay)
The desired operating time (lighting) of a light can be continuously adjusted within the range of
10 seconds +/- 3 seconds to 12 minutes +/- 60 seconds. Every motion during this period will trigger
a new cycle. When adjusting the detection zone and testing the function, it is recommended to
set the shortest time.
Twilight setting (light sensitivity)
You can adjust the desired light sensitivity continuously within the range of approx. 3 LUX to
2 000 LUX +/-5 %.
When you complete the installation, test all functions and check correct settings. The installation
may only be performed by an appropriately qualified person.
EMOS spol. s r.o. declares that the G1190 is in compliance with the essential requirements and
other relevant provisions of Directive. The device can be freely operated in the EU. The Declaration
of Conformity can be found at http://www.emos.eu/download.
CZ | Mikrovlnné pohybové čidlo G1190, bílé
Čidlo G1190 je aktivní pohybový senzor, který vysílá vysokofrekvenční elektromagnetické vlny
(5,8 GHz), při zaznamenání sebemenšího pohybu v daném dosahu sepne světlo. Senzor zaznamená
pohyb i skrze dveře, skleněné výlohy či tenké zdi v nastavené oblasti.
Technické parametry:
Napájení: 220–240 V~, 50–60 Hz Detekční dosah: max. 16 m (nastavitelné)
Maximální zátěž: 1 200 W Provozní teplota: -20 °C až +40 °C
Doba sepnutí: 10 ± 3 s | 12 ± 1 min Relativní vlhkost prostředí: <93 %
Detekční úhel: 360 ° Instalační výška: 1,5–3,5 m
Citlivost na světlo: <3 LUX ~ 2 000 LUX Spotřeba: 0,81 W (v pohotovostním stavu 0,79 W)
(nastavitelné) Krytí: IP20
Instalace a zapojení:
Čidlo instalujte na vhodné místo, kde jeho činnost nebude ovlivněna přímým prouděním teplého
vzduchu např. od topidla, slunečním zářením a jinými rušivými vlivy.
1. Vyberte vhodné místo, nejlépe však napříč hlídanou plochou do výšky max. 3,5 m.
2. Vypněte hlavní přívod elektrické energie, připojte vodiče dle schématu a poté připevněte čidlo
do instalační krabice.
3. Nastavte požadované parametry čidla parametry pomocí přepínače.
Natavení dosahu (citlivosti)
Pod pojmem dosah je míněn přibližný kruhovitý průměr na zemi, který při montáži do výšky 2,5 m
vyplyne jako oblast záchytu. Nastavení dosahu na levý doraz znamená minimální dosah (cca 1 m),
pravý doraz znamená maximální dosah (cca 8 m).
Nastavení času (zpoždění vypnutí)
Požadovanou dobu provozu (svícení) svítidla lze plynule nastavovat v rozmezí od 10 sekund
+/-3 sekund do maximálně 12 minut +/-60 sekund. Každým pohybem před uplynutím této doby
bude spuštěn cyklus. Při nastavování oblasti záchytu a provádění funkční zkoušky se doporučuje
nastavit nejkratší dobu.
Soumrakové nastavení (světelná citlivost)
Požadovanou světelnou citlivost je možno nastavit plynule v rozmezí od cca 3 LUX do 2 000 LUX +/-5 %.
Po instalaci otestujte všechny funkce a ujistěte se o správném nastavení. Instalaci může provádět
pouze osoba s příslušnou kvalifikací.
297×210 A4
EMOS spol. s r.o. prohlašuje, že G1190 je ve shodě se základními požadavky a dalšími příslušnými
ustanoveními směrnice. Zařízení lze volně provozovat v EU. Prohlášení o shodě lze najít na webových
stránkách http://www.emos.eu/download.
SK | Mikrovlnné pohybové čidlo G1190, biele
Senzor G1190 je aktívny pohybový senzor, ktorý vysiela vysokofrekvenčné elektromagnetické vlny
(5,8 GHz), pri zaznamenaní najmenšieho pohybu v danom dosahu, zopne svetlo. Senzor zaznamená
pohyb aj cez dvere, sklenené výklady a tenké steny v nastavenej oblasti.
Technické parametre:
Napájanie: 220–240 V~, 50–60 Hz
Maximálna záťaž: 1 200 W
Doba zopnutia: 10 ± 3 s | 12 ± 1 min
Detekčný uhol: 360 °
Citlivosť na svetlo: <3 LUX ~ 2 000 LUX
(nastaviteľné)
Inštalácia a zapojenie:
Čidlo inštalujte na vhodné miesto, kde jeho činnosť nebude ovplyvnená priamym prúdením teplého
vzduchu napr. od vykurovacieho telesa, slnečným žiarením a inými rušivými vplyvmi.
1. Vyberte vhodné miesto, najlepšie však naprieč stráženú plochou do výšky max. 3,5 m.
2. Vypnite hlavný prívod elektrickej energie, pripojte vodiče podľa schémy a potom pripevnite
čidlo do inštalačnej krabice.
3. Nastavte požadované parametre čidla pomocou prepínača.
Nastavenie dosahu (citlivosti)
Pod pojmom dosah je myslený približný kruhový priemer na zemi, ktorý pri montáži do výšky 2,5
m vyplynie ako oblasť záchytu. Nastavenie dosahu na ľavý doraz znamená minimálny dosah (cca
1 m), pravý doraz znamená maximálny dosah (cca 8 m).
Nastavenie času (oneskorené vypnutie)
Požadovanú dobu prevádzky (svietenia) svietidlá možno plynule nastavovať v rozmedzí od 10 sekúnd
+/- 3 sekúnd do maximálne 12 minút +/- 60 sekúnd. Každým pohybom pred uplynutím tejto doby
bude spustený cyklus. Pri nastavovaní oblasti záchytu (snímania) a vykonávanie funkčné skúšky
sa odporúča nastaviť najkratšiu dobu.
Nastavenie stmievania (svetelná citlivosť)
Požadovanú svetelnú citlivosť je možné nastaviť plynulo v rozmedzí od cca 3 LUX do 2 000 LUX
+/- 5%.
Po inštalácii otestujte všetky funkcie a uistite sa o správnom nastavení. Inštaláciu môže vykonávať
iba osoba s príslušnou kvalifikáciou.
EMOS spol. s r.o. prehlasuje, že G1190 je v zhode so základnými požiadavkami a ďalšími príslušnými
ustanoveniami smernice. Zariadenie je možné voľne prevádzkovať v EÚ. Prehlásenie o zhode možno
nájsť na webových stránkach http://www.emos.eu/download.
PL | Mikrofalowy czujnik ruchu G1190, biały
Czujnik G1190 jest aktywnym czujnikiem ruchu, który wysyła fale elektromagnetyczne o wysokiej
częstotliwości (5,8 GHz), a przy wykryciu najmniejszego ruchu w kontrolowanej strefie, włącza światło.
Czujnik wykrywa ruch również przez drzwi, szklane wystawy albo cienkie ściany w wybranej strefie.
Parametry techniczne:
Zasilanie: 220–240 V~, 50–60 Hz
Maksymalne obciążenie: 1 200 W
Czas włączenia: 10 ± 3 s | 12 ± 1 min.
Kąt detekcji: 360 °
Czułość na światło: <3 LUX ~ 2 000 LUX
(regulowana)
Zasięg wykrywania: maks. 16 m (regulowana)
Instalacja i podłączenie:
Czujnik należy zainstalować w wybranym miejscu, gdzie na jego działanie nie będzie wpływać bezpośredni
przepływ ciepłego powietrza na przykład od grzejnika, promieniowania słonecznego oraz inne zakłócenia.
1. Wybieramy odpowiednie miejsce, najlepiej jednak prostopadle do kontrolowanej powierzchni i na
wysokości maks. 3,5 m.
2. Wyłączamy główne doprowadzenie energii elektrycznej, przewody podłączamy zgodnie ze sche-
matem, a następnie przymocowujemy czujnik do puszki instalacyjnej.
3. Wymagane parametry czujnika ustawiamy za pomocą pokręteł.
Ustawienie zasięgu (czułości)
Pod pojęciem zasięgu jest rozumiany obszar na ziemi o kształcie zbliżonym do koła, który przy montażu na
wysokości do 2,5 m stanie się strefą działania czujnika. Ustawienie pokrętła do regulacji zasięgu w lewo do
oporu oznacza minimalny zasięg (około 1 m), w prawo do oporu oznacza zasięg maksymalny (około 8 m).
Ustawienie czasu (opóźnienia wyłączenia)
Wymagany czas pracy (świecenia) lampy można płynnie regulować w granicach od 10 sekund +/-3 se-
kund do maksymalnie 12 minut +/-60 sekund. Każdy ruch przed upływem tego czasu spowoduje
uruchomienie cyklu. Przy ustawianiu strefy działania i wykonywaniu próby funkcjonalnej zaleca się
ustawienie najkrótszego czasu.
Ustawienie wyłącznika zmierzchowego (czułości na natężenie oświetlenia)
Wymaganą czułość na natężenie oświetlenia można ustawiać płynnie w granicach od około 3 LUX
do 2 000 LUX +/-5 %. Po instalacji sprawdzamy wszystkie funkcje i poprawność dokonanych ustawień.
Instalację może wykonać tylko osoba posiadająca niezbędne kwalifikacje.
EMOS spol. s r.o. oświadcza, że wyrób G1190 jest zgodny z wymaganiami podstawowymi i innymi,
właściwymi postanowieniami dyrektywy. Urządzenie można bez ograniczeń użytkować w UE. Deklaracja
zgodności znajduje się na stronach internetowych http://www.emos.eu/download.
Detekčný dosah: max. 16 m (nastaviteľné)
Prevádzková teplota: -20 °C až +40 °C
Relatívna vlhkosť prostredia: <93 %
w sprzęcie niebezpiecznych substancji, mieszanin oraz części składowych ma potencjalny (szkod-
Inštalačná výška: 1,5–3,5 m
liwy) wpływ dla środowisko i zdrowie ludzi.
Spotreba: 0,81 W (v pohotovostnom stave 0,79 W)
Krytie: IP20
max.: 1200 W
Adjustment
L – live wire
N – neutral wire
Nastavení
L – pracovní vodič
N – střední vodič
Temperatura pracy: -20 °C do +40 °C
Wilgotność względna środowiska: <93 %
Wysokość instalowania: 1,5–3,5 m
Nastavenie
Zużycie energii: 0,81 W
L – pracovný vodič
(w trybie gotowości 0,79 W)
N – stredný vodič
Stopień ochrony: IP20
Ustawianie
L – przewód fazowy
N – przewód zerowy
