6. VEDLEGG (fortsetter)

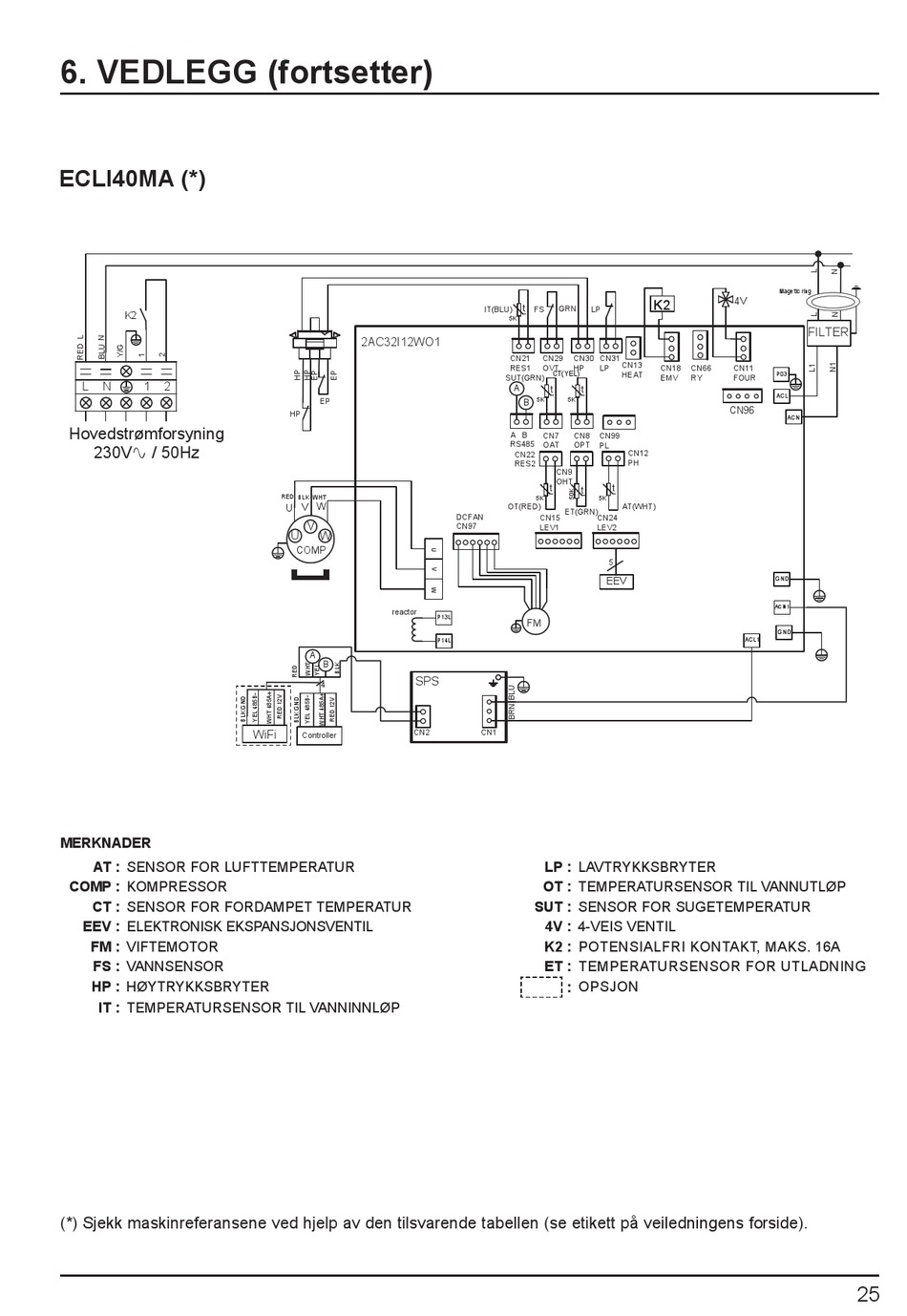

ECLI40MA (*)
K2
L N 1 2
Hovedstrømforsyning
230V / 50Hz

MERKNADER
AT : SENSOR FOR LUFTTEMPERATUR
COMP : KOMPRESSOR
CT : SENSOR FOR FORDAMPET TEMPERATUR
EEV : ELEKTRONISK EKSPANSJONSVENTIL
FM : VIFTEMOTOR
FS : VANNSENSOR
HP : HØYTRYKKSBRYTER
IT : TEMPERATURSENSOR TIL VANNINNLØP
(*) Sjekk maskinreferansene ved hjelp av den tilsvarende tabellen (se etikett på veiledningens forside).
2AC32I12WO1
EP
HP
RED BLK WHT
U V W
V
U
W
COMP
reactor
A
B
SPS
4
WiFi
CN2
Controller
t
FS GRN LP
IT(BLU)
5K
CN21 CN29 CN30 CN31
RES1 OVT HP LP
CT(YEL)
SUT(GRN)
A
t t
5K 5K
B
A B
CN7 CN8 CN99
RS485
OAT OPT PL
CN22
RES2
CN9
OHT
t
t
5K 5K
OT(RED)
ET(GRN)
DCFAN
CN15 CN24
CN97
LEV1 LEV2
EEV
P13L
FM
P14L
CN1
LP : LAVTRYKKSBRYTER
OT : TEMPERATURSENSOR TIL VANNUTLØP
SUT : SENSOR FOR SUGETEMPERATUR
4V : 4-VEIS VENTIL
K2 : POTENSIALFRI KONTAKT, MAKS. 16A
ET : TEMPERATURSENSOR FOR UTLADNING
: OPSJON
Magetic ring
4V
K2
CN13
CN18 CN66 CN11
HEAT P03
EMV RY FOUR
ACL
CN96
CN12
PH
t
AT(WHT)
5
GND
ACN1
GND
ACL1
FILTER
ACN
