2. TECHNISCHE EIGENSCHAFTEN (Fortsetzung)

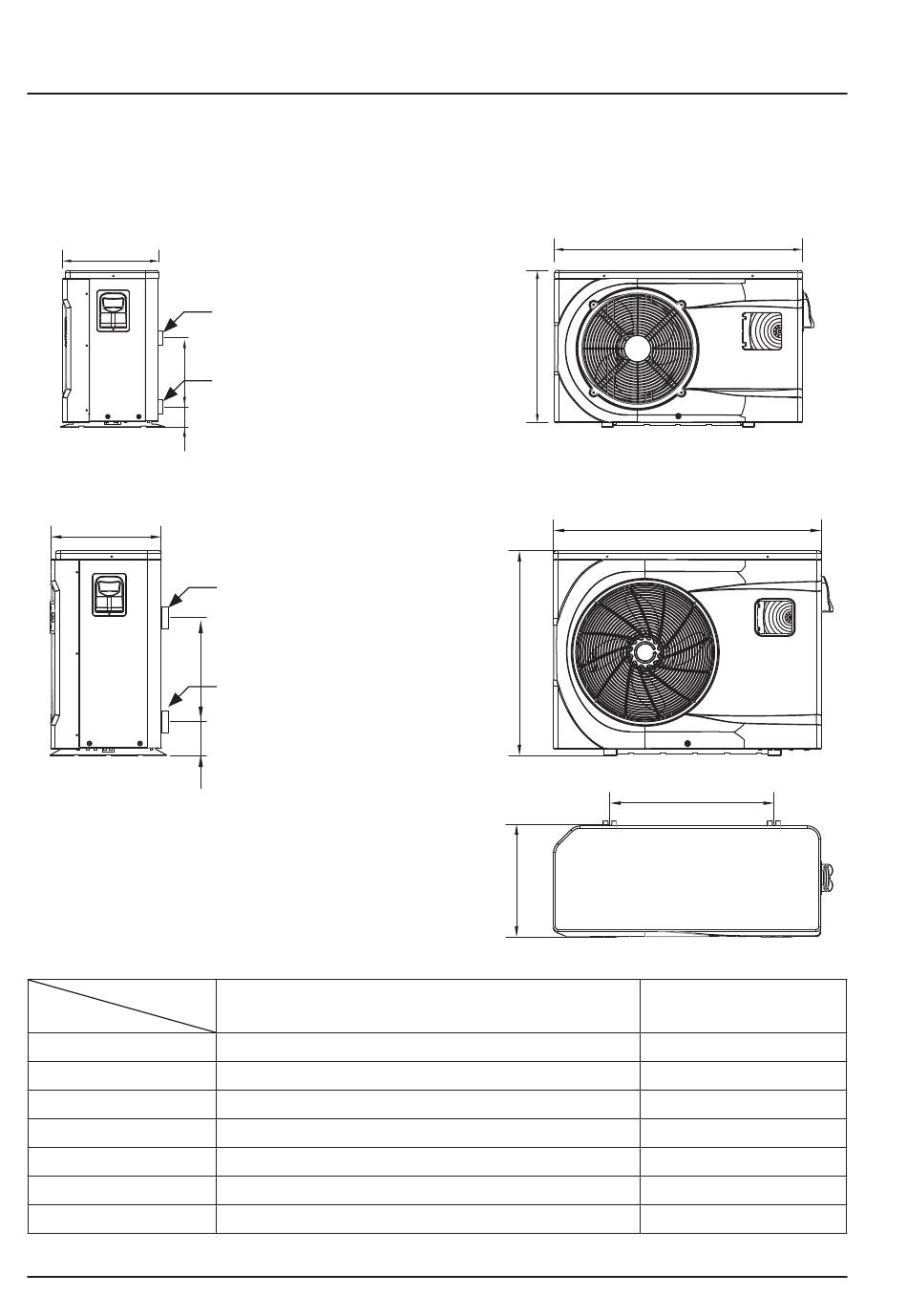

2.3 Maße
Modelle:
ECLI15MA / ECLI20MA / ECLI30MA*
B
D
E
ECLI40MA*
B
Einheit : mm
Modell
(*)
Markierung
A
B
C
D
E
F
G
(*) Prüfen Sie die Maschinenreferenzen mit Hilfe der Vergleichstabelle (siehe Aufkleber auf dem Handbuchumschlag).
6
Wasserausgang Ø 50 mm
Wassereingang Ø 50 mm
Wasserausgang Ø 50 mm
D
Wassereingang Ø 50 mm
E
ECLI15MA / ECLI20MA / ECLI30MA
C
C
G
956
360
588
350
98
545
380
A
A
F
ECLI40MA
1002
415
767
350
101
615
442
