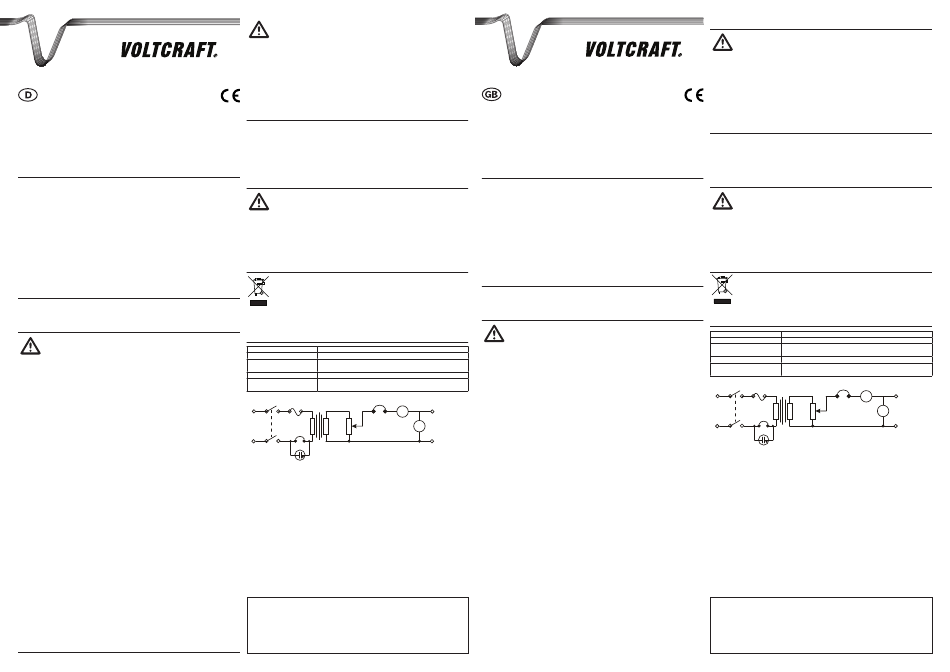

BEDIENUNGSANlEITUNG
Regel-Trenntransformator
Best.-Nr. 51 27 66
VIT 500
Best.-Nr. 51 27 67
VIT 1000
1.
BESTIMMUNGSGEMÄSSE VERWENDUNG
Das Produkt stellt variablen und potentialfreien Wechselstrom zwischen 1 V und 250 V zur Verfügung. Der Trafo wird
mit einer Eingangsspannung von 230 V/AC, 50/60 Hz, betrieben. Er kann vielseitig eingesetzt werden, insbesondere
in Werkstätten, Labors, Prüfständen und Kundendienstwerkstätten. Das Sekundärsystem wird über die galvanische
Trennung zwischen primärer und sekundärer Stromversorgung geschützt. Ausschließlich in trockenen Innenräumen
zu verwenden.
Das Produkt ist EMV-geprüft und erfüllt die Anforderungen der geltenden europäischen und nationalen
Richtlinien. Die CE-Konformität wurde nachgewiesen, die entsprechenden Erklärungen sind beim
hersteller hinterlegt.
Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Produktes
nicht gestattet. Eine andere Verwendung als oben beschrieben ist nicht erlaubt und kann zur Beschädigung
des Produkts führen. Darüber hinaus ist dies mit Gefahren, wie z. B. Kurzschluss, Brand, Stromschlag
usw. verbunden. Lesen Sie die Bedienungsanleitung genau durch und bewahren Sie diese für späteres
Nachschlagen auf.
2.
LIEfERUMfANG
Regel-Trenntransformator
Bedienungsanleitung
3.
SIChERhEITShINWEISE
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursachtwerden,
erlischt die Gewährleistung/Garantie! für folgeschäden übernehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder
Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine
Haftung. In solchen fällen erlischt die Gewährleistung/Garantie.
Wichtige Hinweise, die unbedingt zu beachten sind, werden in dieser Bedienungsanleitung
durch das Ausrufezeichen gekennzeichnet.
Persönliche Sicherheit
Produkte, die an Netzspannung betrieben werden, gehören nicht in Kinderhände. Lassen Sie deshalb
beim Betrieb des Produkts in Anwesenheit von Kindern besondere Vorsicht walten, insbesondere wenn
diese versuchen, Gegenstände durch Gehäuseöffnungen in ein Gerät zu stecken. Es besteht die Gefahr
eines lebensgefährlichen elektrischen Schlags.
Gießen Sie nie Flüssigkeiten über elektrischen Geräten aus und stellen Sie keine mit Flüssigkeit gefüllten
Gegenstände (z.B. Vasen) darauf ab bzw. in deren Nähe. Es besteht höchste Gefahr eines Brandes oder
lebensgefährlichen elektrischen Schlags.
Betreiben Sie das Produkt nur in trockenen Innenräumen.
Es darf nicht feucht oder nass werden. Ansonsten besteht Lebensgefahr durch einen elektrischen
Schlag!
Sollten Sie Grund zur Annahme haben, dass der sichere Betrieb nicht länger gewährleistet ist, schalten
Sie das Gerät aus, und sichern Sie es gegen unbeabsichtigten Betrieb.
Unter folgenden Bedingungen ist der sichere Betrieb nicht länger gewährleistet:
-
Das Gerät weist sichtbare Beschädigungen auf oder funktioniert nicht mehr.
-
Das Netzkabel oder der Netzstecker ist abgenutzt oder anderweitig beschädigt.
-
Die interne Sicherung ist defekt. Lassen Sie in diesem Fall die ersetzen.
-
Das Gerät wurde über einen längeren Zeitraum unter ungünstigen Bedingungen gelagert.
-
Das Gerät wurde während des Transports schweren Belastungen ausgesetzt.
Produktsicherheit
Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, die an das
Gerät angeschlossen werden.
Das Produkt darf keinem starken mechanischen Druck ausgesetzt werden.
Das Produkt darf keinen extremen Temperaturen, direktem Sonnenlicht, starken Vibrationen oder
Feuchtigkeit ausgesetzt sein.
Überprüfen Sie vor jedem Einsatz das Produkt auf Beschädigung(en). Falls Sie Beschädigungen
feststellen, verwenden Sie das Produkt nicht mehr. Trennen Sie es von der Netzspannung und ziehen Sie
das Steckernetzteil aus der Netzsteckdose. Bringen Sie das Produkt danach in eine Fachwerkstatt.
Sonstiges
Eine Reparatur des Geräts darf nur durch eine Fachkraft bzw. einer Fachwerkstatt erfolgen.
Sollten Sie noch Fragen zum Umgang mit dem Gerät haben, die in dieser Bedienungsanleitung nicht
beantwortet werden, steht Ihnen unser Technischer Support unter folgender Anschrift und Telefonnummer
zur Verfügung:
Voltcraft
®
, 92242 Hirschau, Lindenweg 15, Deutschland, Tel.: 0180 / 586 582 7
4.
BETRIEB
Stellen Sie sicher, dass der Verbraucher bei Anschluss an den Trafo ausgeschaltet ist.
Schließen Sie jeweils nur einen Verbraucher an den Trafo an.
1.
Schließen Sie das Produkt an eine Netzsteckdose mit 230 V/AC, 50/60 Hz an.
2.
Regeln Sie die Ausgangsspannung durch Betätigen des Drehschalters. Durch Drehen des Schalters im
Uhrzeigersinn erhöht sich die Ausgangsspannung, und umgekehrt.
3.
Schließen Sie das Gerät über die Buchse an der Vorderseite des Trafos an.
4.
Drücken Sie den Ein-/Aus-Schalter, um den Trafo mit der gewünschten Spannung einzuschalten. Der
Ein-/Aus-Schalter leuchtet auf, wenn der Trafo in Betrieb ist.
5.
Auf der Anzeige werden Informationen zu Spannung und Stromstärke dargestellt.
6.
Leuchtet die „O.T."-Leuchte auf, ist der Trafo überhitzt. Schalten Sie den Trafo umgehend aus und trennen
Sie die Netzverbindung.
Version 12/09
5.
SChUTzSChAlTER
Der Trafo wird über einen Schutzschalter für den Ausgangsstromkreis geschützt. Der Stromkreis wird
unterbrochen, wenn die sekundäre Stromversorgung überlastet oder kurzgeschlossen wird.
1.
Wenn dieser Schutzschalter den Ausgangsstromkreis unterbricht, entfernen Sie das angeschlossene
Gerät.
2.
Die Zurücksetzung des Schutzschalters erfolgt durch Betätigen der ‚OUTPUT CIRCUIT BREAKER'-
Taste.
6.
AUSTAUSChEN DER SIChERUNG
Trennen Sie vor jedem Austauschen der Sicherung die Netzverbindung des Trafos.
Der Trafo wird über eine Sicherung für den Ausgangsstromkreis geschützt. Der Stromkreis wird unterbrochen,
wenn die primäre Stromversorgung überlastet oder kurzgeschlossen wird.
1.
Schrauben Sie die Sicherungskappe ab.
2.
Nehmen Sie die Sicherung heraus. Ersetzen Sie die Sicherung mit einer Sicherung gleichen Typs.
3.
Schrauben Sie die Sicherungskappe wieder an.
7.
ENTSORGUNG
Im Interesse unserer Umwelt und um die verwendeten Rohstoffe möglichst vollständig zu
recyclen, ist der Verbraucher aufgefordert, gebrauchte und defekte Geräte zu den öffentlichen
Sammelstellen für Elektroschrott zu bringen.
Das Zeichen der durchgestrichenen Mülltonne mit Rädern bedeutet, dass dieses Produkt an
einer Sammelstelle für Elektronikschrott abgegeben werden muss, um es durch Recycling einer
bestmöglichen Rohstoffwiederverwertung zuzuführen.
8.
TEChNISChE DATEN
Eingangsspannung:
230 V/AC, 50/60 Hz
Ausgangsspannung:
1 - 250 V/AC
Ausgangsnennstrom:
2 A max. (Best.-Nr. 512766)
4 A max. (Best.-Nr. 512767)
Abmessungen (B x H x T) :
482 x 180 x 250 mm
Gewicht:
17 kg (Best.-Nr. 512766)
22 kg (Best.-Nr. 512767)
INPUT
Diese Bedienungsanleitung ist eine Publikation von Voltcraft
®
,
Lindenweg 15, D-92242 Hirschau, Tel.-Nr. 0180/ 586 582 7.
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder
die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.
Nachdruck, auch auszugsweise, verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung.
Änderung in Technik und Ausstattung vorbehalten.
© Copyright 2009 by Voltcraft
®
.
OPERATING INSTRUCTIONS
Variable isolating transformer
Item No. 51 27 66
VIT 500
Item No. 51 27 67
VIT 1000
1.

INTENDED USE

The product is intended to provide a variable and isolated AC power from 1 V to 250 V. The transformer
is operated at the input voltage of 230 V/AC, 50/60 Hz. It has many applications, especially in workshops,
laboratories, test stands and service shops. The secondary system is protected by the galvanic separation
between the primary and the secondary power system. Use only in a dry indoor environment.
This product fulfils European and national requirements related to electromagnetic compatibility (EMC).
CE conformity has been verified and the relevant statements and documents have been deposited at
the manufacturer.
Unauthorised conversion and/or modification of the device are inadmissible because of safety and approval
reasons (CE). Any usage other than described above is not permitted and can damage the product and lead to
associated risks such as short-circuit, fire, electric shock, etc. Please read the operating instructions thoroughly
and keep them for further reference.
2.

CONTENT Of DElIVERy

Variable isolating transformer
Operating instructions
3.

SAfETy INSTRUCTIONS

We do not assume liability for resulting damages to property or personal injury if the
product has been abused in any way or damaged by improper use or failure to observe
these operating instructions. The warranty/ guarantee will then expire!
The icon with exclamation mark indicates important information in the operating
instructions. Carefully read the whole operating instructions before operating the device,
otherwise there is risk of danger.

Personal safety

Products operated using the mains voltage must be kept out of the reach of children. For this reason, be
particularly careful when using the product in the presence of children. They may try to stick objects into
the device through openings in the housing. This poses a risk of death by electric shock.
Never pour liquids over electrical appliances and never leave objects filled with liquids (e.g. vases) on it or
in the vicinity. There is a high risk of fire or life-threatening electric shock.
A
Operate the product in dry interior spaces only.
It must not get damp or wet. Otherwise there is a risk of a life-threatening electric shock!
V
OUTPUT
If you have reason to assume that safe operation is no longer ensured, switch the device off and secure it
so that it cannot be operated accidentally.
Safe operation is no longer ensured under the following conditions:
-
The device has visible damages or is no longer working.
-
The power cable or the plug is worn out or otherwise damaged.
-
The internal fuse is defective. In this case, have the fuse replaced.
-
The device was stored for a longer period of time under unfavourable conditions.
-
The device was exposed to heavy strain during transport.
Product safety
When used in conjunction with other devices, observe the operating instructions and safety notices of
connected devices.
The product must not be subjected to heavy mechanical stress.
The product must not be exposed it to extreme temperatures, direct sunlight, intense vibration, or
dampness.
Check the product for damage(s) each time before use. If you discover any damages, do not use the
product. Disconnect the power supply and unplug the mains adapter from the wall outlet. Then bring the
product to a specialised workshop.
Miscellaneous
Repair works must only be carried out by a specialist/ specialist workshop.
If you have queries about handling the device, that are not answered in this operating instruction, our
technical support is available under the following address and telephone number: Voltcraft
Hirschau, Lindenweg 15, Germany, phone 0180 / 586 582 7
*02_12/09_02-HL
4.

OPERATION

Make sure the consumer device is off when it is connected to the transformer.
Connect one consumer device to the transformer at a time.
1.
Connect the product to a mains of 230 V/AC, 50/60 Hz.
2.
Adjust the output voltage by turning the knob. Turn the knob in a clockwise direction, and the output
voltage increases, and vice versa.
3.
Connect the device through the socket located at the front of the transformer.
4.
Press the power button to turn on the transformer at the desired voltage. The power button lights up if the
transformer is operating.
5.
The voltage and current information is shown on the display.
6.
If the 'O.T.' light lights up, the transformer is overheated. Turn off the transformer and disconnect it from
Version 12/09
the mains outlet immediately.
5.

OUTPUT CIRCUIT BREAkER

The transformer is protected by the output circuit breaker. The circuit breaks when the secondary power system
is overloaded or short-circuited.
1.
When the output circuit breaker breaks the circuit, remove the connected device.
2.
Reset the circuit breaker by pressing the 'OUTPUT CIRCUIT BREAKER' button.
6.

REPlACING ThE fUSE

Disconnect the transformer from the mains outlet before replacing the fuse.
The transformer is protected by the fuse. The circuit breaks when the primary power system is overloaded or
short-circuited.
1.
Unscrew the fuse cap.
2.
Take out the fuse. Replace with a fuse of the same type.
3.
Screw the fuse cap back on.
7.

DISPOSAl

In order to preserve, protect and improve the quality of environment, protect human health and
utilise natural resources prudently and rationally, the user should return unserviceable product to
relevant facilities in accordance with statutory regulations.
The crossed-out wheeled bin indicates the product needs to be disposed separately and not as
municipal waste.
8.

TEChNICAl DATA

Input voltage:
230 V/AC, 50/60 Hz
Output voltage:
1 - 250 V/AC
Rated output current:
2 A max. (Item No. 512766)
4 A max. (Item No. 512767)
Dimensions (W x H x D):
482 x 180 x 250 mm
Weight:
17 kg (Item No. 512766)
22 kg (Item No. 512767)
INPUT
®
, 92242
These operating instructions are published by Voltcraft
®
,
Lindenweg 15, D-92242 Hirschau/ Germany, Phone +49 180 586 582 7.
All rights including translation reserved. Reproduction by any method, e.g. photocopy, microfilming, or the capture in
electronic data processing systems require the prior written approval by the editor. Reprinting, also in part, is prohibited.
The operating instructions reflect the current technical specifications at time of print.
We reserve the right to change the technical or physical specifications.
© Copyright 2009 by Voltcraft
®
.
A
OUTPUT
V
*02_12/09_02-HL

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the VIT 1000 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for VOLTCRAFT VIT 1000

  • Page 1 If you have queries about handling the device, that are not answered in this operating instruction, our • Überprüfen Sie vor jedem Einsatz das Produkt auf Beschädigung(en). Falls Sie Beschädigungen technical support is available under the following address and telephone number: Voltcraft ® , 92242 feststellen, verwenden Sie das Produkt nicht mehr.
  • Page 2 L´appareil de mesure pour lesquelles vous ne trouvez pas de réponses dans le présent mode d’emploi, nos support technique se tient volontiers à votre disposition à l´adresse et au numéro de téléphone suivants: Cette notice est une publication de la société Voltcraft ® Deze gebruiksaanwijzing is een publicatie van Voltcraft ®...

This manual is also suitable for:

Vit 50051 27 6651 27 67

Table of Contents
