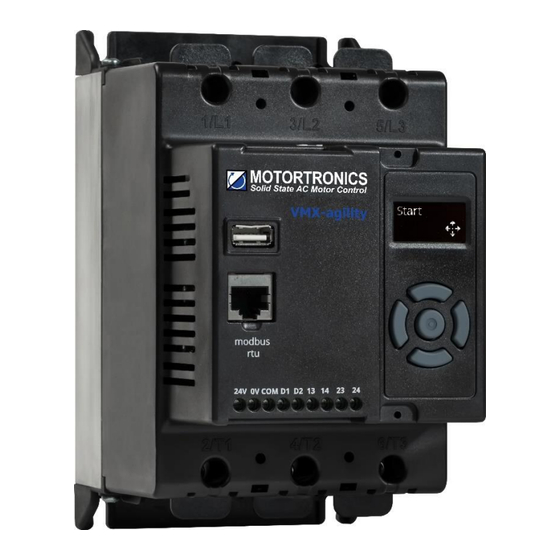

- Page 1 Inovatie in tehnologia softstarter VMX-agility MANUAL UTILIZARE RAPIDA MAN-AGY-014. Version 01...
- Page 2 © 2019 de Motortronics Marea Britanie, toate drepturile rezervate Drepturile de autor subzistă în toate livrările Motortronics Marea Britanie, inclusiv magnetice, optice și / sau orice altă copie soft din aceste livrări. Acest document nu poate fi reprodus, integral sau parțial, fără permisiunea scrisă. Întrebările referitoare la drepturile de autor ale livrărilor Motortronics UK ar trebui adresate către Motortronics UK Ltd.
- Page 3 Funcția STOP a pornirii soft nu izolează tensiunile periculoase de la ieșirea soft start. Un electrician aprobat trebuie utilizat pentru a deconecta pornirea soft de la sursa de intrare înainte de a accesa conexiunile electrice. VMX-agility Series Quick Start Guide MAN-AGY-014. Version 01. 28/05/2019...
- Page 4 (328ft) până la o altitudine maximă de 2000m (6562ft). Ambient Temperature Derate -20°C (-4°F) to 40°C (104°F). Above 40°C de-rate linearly by 2% of agility i.e. per °C to a maximum of 60°C (140°F). VMX-agility Series Quick Start Guide MAN-AGY-014. Version 01. 28/05/2019...
- Page 5 VMX-AGY-030 Accesoriu pentru ventilator de răcire doar pentru VMX-AGY-101 până la VMX-AGY-113. Crește numărul de porniri pe oră (vezi pagina 19). VMX-AGY-031 Accesoriu ventilator de răcire doar pentru VMX-AGY-201 până la VMX-AGY-209. Crește numărul de porniri pe oră (vezi pagina 19). VMX-agility Series Quick Start Guide MAN-AGY-014. Version 01. 28/05/2019...
- Page 6 [ ] = inch [4.25] [5.83] [3.54] Notă: Agilitatea VMX poate fi montată pe orizontală cu deratare. Vezi Tabelele de evaluare Weight 1.97kg (3.75lb) a montajului orizontal Fitting 75mm [2.95] 75mm [2.95] Air Flow VMX-agility Series Quick Start Guide MAN-AGY-014. Version 01. 28/05/2019...
- Page 7 Dimensions VMX-AGY-201 to VMX-AGY-205 [5.8] [9.3] [ ] = inch [3.0] Weight 6 kg [13.22LB] (VMX-AGY-201 to VMX-AGY-207), 6.3 kg [13.89] (VMX-AGY-209) Fitting 100mm [3.93] 100mm [3.93] 100mm [3.93] Air Flow VMX-agility Series Quick Start Guide MAN-AGY-014. Version 01. 28/05/2019...
- Page 8 Installation (continued) Dimensions VMX-AGY-301 to VMX-AGY-305 Weight 15kg [33.10lb) [13.1] [8.1] [ ] = inch [6.4] [2.4] 162.9 [6.3] 125mm [4.92] 125mm [4.92] Air Flow VMX-agility Series Quick Start Guide MAN-AGY-014. Version 01. 28/05/2019...
- Page 9 Unitatea necesită o alimentare electrică echilibrată trifazată pentru a asigura puterea motorului controlat și un circuit de 24 Vdc pentru circuitele de control intern. Unitatea nu va funcționa decât dacă tensiunea de alimentare a controlului este în limitele specificate. VMX-agility Series Quick Start Guide MAN-AGY-014. Version 01. 28/05/2019...
-
Page 10: Control Terminals
USB Connector Connections (L1, L2, L3) RJ45 connector (Modbus RTU) Control Terminals Conexiuni motorului cu inducție Schema de cablare a circuitului alternativă principal (T1, T2, T3) Protection Switch Gear (Provided by customer) VMX-agility Series Quick Start Guide MAN-AGY-014. Version 01. 28/05/2019... - Page 11 Pornirile soft VMX-agilityTM pot fi operate cu o alimentare monofazată și un motor. Evaluarea de bază a unității este neschimbată. Conexiune electrica Echipament de protecție (oferit de client) 1/L1 3/L2 5/L3 2/T1 4/T2 6/T3 Pentru funcționarea monofazată, modul de pornire soft trebuie setat corect în meniul Advanced: VMX-agility Series Quick Start Guide MAN-AGY-014. Version 01. 28/05/2019...
-
Page 12: Control Terminal Functions
Hold Start Ramp Enable Fire Mode În modul Foc toate călătoriile sunt dezactivate. Ieșiri digitale13,14, 21,22 Funcții selectabile Ieșirile pot fi mapate la Fault sau Top-of-Rampe, Resetare automată în așteptare sau depășită. VMX-agility Series Quick Start Guide MAN-AGY-014. Version 01. 28/05/2019... - Page 13 Schema de cablare a controlului cu 2 fire K2.2 Stop Notă: Alimentare de 110 - Start 230V posibilă cu module K2.1 de alimentare opționale de control VMX-AGY-021 (sau VMX-AGY-020 doar pentru modelele VMX-AGY-101 până la VMX-AGY-113) VMX-agility Series Quick Start Guide MAN-AGY-014. Version 01. 28/05/2019...
- Page 14 Vă rugăm să rețineți: atunci când supraîncărcarea a declanșat, există un timp de răcire forțată care să permită recuperarea supraîncărcării înainte de următorul început. Timpul de declansare „cald” este de 50% din timpul călătoriei „rece” VMX-agility Series Quick Start Guide MAN-AGY-014. Version 01. 28/05/2019...
- Page 15 Asistent de ghidare a tastaturii: Afișează ce taste sunt valabile pentru anumite elemente din meniu Nivel de suprasarcină motor; 0 până la 100% Control keypad Status LED (incorporated into centre button) Green/Red Exemple de ghidare de la tastatură VMX-agility Series Quick Start Guide MAN-AGY-014. Version 01. 28/05/2019...
- Page 16 Configuration and Parameters (continued) Funcționare - Pornire locală a motorului Exemplu Metoda de navigare Revenire rapidă la ecranul de stare Auto Application Setup (Centre button to adjust) VMX-agility Series Quick Start Guide MAN-AGY-014. Version 01. 28/05/2019...
- Page 17 Shredder Wood Chipper Compresor 1 = Centrifugal, alternativ, cu șurub rotativ Compresor 2 = paleta rotativă, pompa de defilare 1 = submersibil: centrifugal, pompă rotodinamică 2 = deplasare pozitivă: reciproc, rotativ VMX-agility Series Quick Start Guide MAN-AGY-014. Version 01 28/05/2019...
- Page 18 Rated conditional short-circuit current and type of co-ordination See Short Circuit Protection Tables for rated with associated short circuit protective device (SCPD) conditional short-circuit current and required current rating and characteristics of the associated SCPD VMX-agility Series Quick Start Guide MAN-AGY-014. Version 01 28/05/2019...
- Page 19 13, 14 (normally open) Form B – Single gap break-contact 21, 22 Auxiliary (normally closed) Circuit Resistive load, 250Vac, 2A. Utilisation category, voltage rating, current rating Cosø =0.5, 250Vac, 2A Continued over VMX-agility Series Quick Start Guide MAN-AGY-014. Version 01 28/05/2019...
- Page 20 VMX-AGY-101 to VMX-AGY-203 90-40 (40 cycles per hour) 90-30 (30 cycles per hour) VMX-AGY-205 VMX-AGY-207 90-20 (20 cycles per hour) VMX-AGY-209 90-10 (10 cycles per hour) VMX-AGY-301 – 305 have permanently fitted fans VMX-agility Series Quick Start Guide MAN-AGY-014. Version 01 28/05/2019...
-
Page 21: Environmental Specifications
Weight kg [lb] 15.00 [33.10] Ambient Operating Temp. -20°C [-4°F] to 40°C [104°F] ; above 40°C derate linearly by 2% of VMX-agility Ie per °C to a maximum of 60°C (140°F) Transportation and Storage -20°C to 70°C [-4°F to 158°F] continuous... - Page 22 ___ or by a Circuit Breaker with a Maximum Rating of ___Z # 2. Correctly selected semiconductor fuses can provide additional protection against damage to the VMX-agility unit (this is sometimes referred to as type 2 co-ordination). These semiconductor fuses are recommended to provide this increased protection.
- Page 23 For VMX-AGY-101 to VMX-AGY-209, duty cycle F-S = 90-5, however more cycles per hour are possible with optional fan fitted as indicated in Fan option table. For VMX-AGY-301 to VMX-AGY-305, duty cycle F-S = 90-3 for more cycles consult Motortronics UK or supplier. VMX-agility Series Quick Start Guide MAN-AGY-014. Version 01 28/05/2019...
- Page 24 California Customers: California Proposition 65 Warning WARNING: this product and associated accessories may contain chemicals known to the State of California to cause cancer, birth defects, or other reproductive harm. For more information visit https://p65warnings.ca.gov VMX-agility Series Quick Start Guide MAN-AGY-014. Version 01 28/05/2019...
