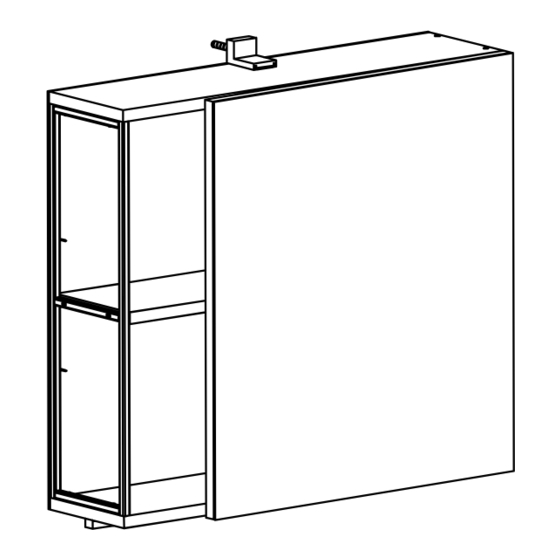

Placa & Ponto P1015-BRA Assembly Instructions

11100177 - P1015-BRA/GRA/MEL -
ESPELHEIRA PARA MÓVEL DE BANHEIRO
LISTA DE PEÇAS / LISTA DE PIEZAS / FURNITURE PIECES LIST
REF DESCRIÇÃO/DESCRIPCION/DESCRIPTION
01
TAMPO / TAPA / TOP
02
LATERAL / LADO/ BOX SIDE
03
BASE/ BASE/ BASE
04
REQUADRO DE METAL/ MARCO DE METAL/ METAL FRAME
05
PRATELEIRA/ ESTANTE/ SHELF
06
PORTA/ PUERTA/ DOOR
07
FUNDO/ TRASERO/ BACK
A 4x B
PARAF. MAD
PARAF. MAD
CHIPBOARD
CHIPBOARD
3.5 X 14 ZA
3.5 X 40 ZA
H 2x I
CORPO CALÇO
DOBRADIÇA DOBRADIÇA
Instruções de Montagem
Instrucciones de Montaje
Assembly's Instructions
DIMENSÃO/DIM/DIM QTD.
600x150x15 01
01
500x150x15
600x150x15
01
500x160x15 01
500X150x15 01
530X480x15 01
600X530x15
01
6x C D
6x
CAVILHA
PARAF. MAD. CHIPBOARD
Ø6X30MM
3.5 X 25 ZA 8MM
2x J 4x K
PONTEIRA DE
TUBO 10MM TAPA FURO
04
03
6x E 12x
PREGO 10MM
L 3x
8x
PROTECAO PARA
CANTONEIRA
01
07
05
02
06
1:00:00
F 1x G
COLA
M 3x N
SUPORTE DE FIXACAO
METALICO BUCHA PLASTICA 8MM
3x
