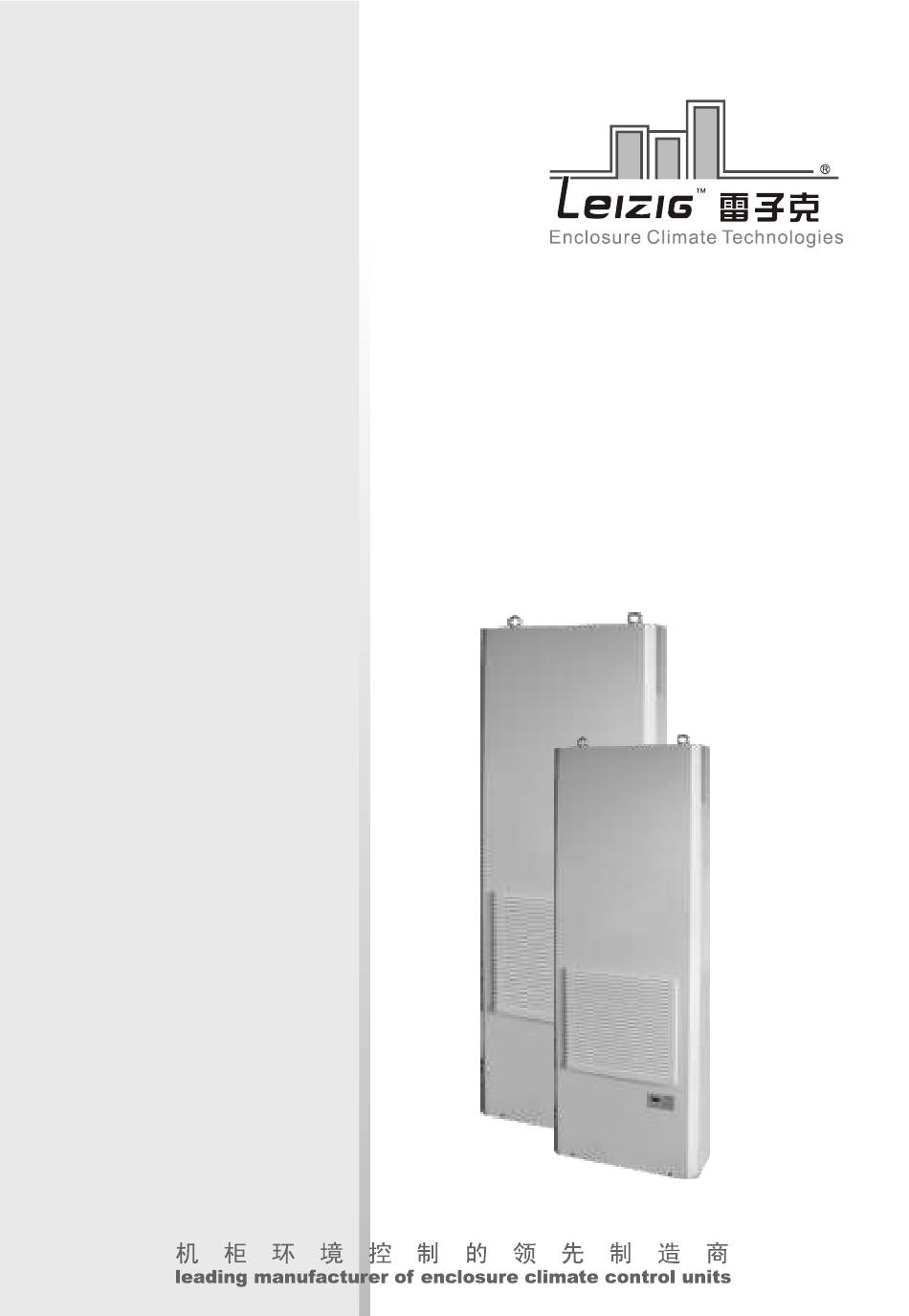

- Page 1 Enclosure Climate Control Unit Assembly Instructions 工业控制柜制冷机安装说明书 (5FCC系列产品) 5FCC680 5FCC825 5FCC1100 5FCC1500 5FCC2000 5FCC2500 5FCC3200 5FCC4300...
- Page 2 中 文 内容 应用场合 技术参数、安装开孔图 安装方式 安全与注意 电气连接 操作说明 工作原理 维护保养 质量保证 电气原理图 11. 常见故障分析及解决措施...
- Page 3 1．应用场合 工业控制柜制冷机通过把控制柜内的空气冷却同时把柜内热量驱散出柜外，从而保护控制 柜内的电气元件在可控的范围内运行。制冷机同时具有除湿功能，保证控制柜内有理想的温度 和湿度。5FCC冷却单元特别适合温度在40℃至55℃范围内使用，可以达到其它散热产品如空 气/空气热交换器、风扇和过滤器单元达不到的效果。 2．技术参数 5FCC680 5FCC825 产品型号 项目 5FCC825 5FCC825P 5FCC825Q 5FCC680 5FCC680P 5FCC680Q 订货号 30200360 30200366 30200556 30200200 30200452 30200557 制冷功率W（L35L35） 制冷功率W（L35L50） 消耗功率W（L35L35） 消耗功率W（L35L50） R134a/300g R134a/360g 冷媒 环境温度 C 20-55 20-55 额定电压V 额定频率Hz 50Hz 50Hz 电压范围V 220-240 220-240 外形尺寸WxHxDmm...
- Page 4 220-240 220-240 外形尺寸WxHxDmm 450x1377x180 450x1377x180 重量Kg 防护等级 IP54 IP54 58dB(A) 58dB(A) 噪音等级 安装方式 半内嵌安装 外挂式安装 无螺钉 半内嵌安装 外挂式安装 无螺钉 5FCC1100/1500/ 1100Q/1500Q 外形图： 5FCC1100/1500安装开孔图： 5FCC1100Q/1500Q 安装开孔图： 1 8 0 4 5 0 40 0 5FCC1100P/1500P外形图和安装开孔图： 1 8 0 45 0 HTTP://WWW.LEIZIG.COM...
- Page 5 制冷功率W（L35L35） 2000 制冷功率W（L35L50） 2000 消耗功率W（L35L35） 消耗功率W（L35L50） 1196 1196 R134a/1126g R134a/1250g 冷媒 环境温度 C 20-55 20-55 额定电压V 额定频率Hz 50Hz 50Hz 电压范围V 220-240 370-390 外形尺寸WxHxDmm 450x1502x235 450x1502x235 重量Kg 防护等级 IP54 IP54 噪音等级 58dB(A) 58dB(A) 安装方式 半内嵌安装 外挂式安装 无螺钉 半内嵌安装 外挂式安装 无螺钉 HTTP://WWW.LEIZIG.COM...
- Page 6 2500 2500 消耗功率W（L35L35） 1049 1049 消耗功率W（L35L50） 1311 1311 R134a/1250g R134a/1400g 冷媒 环境温度 C 20-55 20-55 额定电压V 额定频率Hz 50Hz 50Hz 电压范围V 220-240 370-390 外形尺寸WxHxDmm 485x1550x320 485x1550x320 重量Kg 防护等级 IP54 IP54 60dB(A) 60dB(A) 噪音等级 安装方式 半内嵌安装 外挂式安装 无螺钉 半内嵌安装 外挂式安装 无螺钉 HTTP://WWW.LEIZIG.COM...
- Page 7 1725 1725 R134a/1300g R134a/1570g 冷媒 环境温度 C 20-55 20-55 额定电压V 额定频率Hz 50Hz 50Hz 电压范围V 220-240 370-390 外形尺寸WxHxDmm 485x1550x320 485x1550x320 重量Kg 防护等级 IP54 IP54 噪音等级 60dB(A) 60dB(A) 安装方式 半内嵌安装 外挂式安装 无螺钉 半内嵌安装 外挂式安装 无螺钉 5FCC3200/4300/ 3200Q/4300Q 外形图： 5FCC3200Q/4300Q安装开孔图： 5FCC3200/4300安装开孔图： 5FCC3200P/4300P外形图和安装开孔图： HTTP://WWW.LEIZIG.COM...
- Page 8 3.安装方式 5FCC系列产品每种型号都设计有半内嵌、外挂（后缀中带P）和无螺钉快速安装（后 缀中带Q）三种安装方式，客户可根据需要选择。 4.安全与注意 安全提示：制冷机为精密电气，搬运务必轻放，严禁倒置，严禁倾斜存放 注意事项： ◆ 制冷机在灰尘大、油性或者毛绒的环境务必及时清理过滤网，否则会影响制冷机性能。 ◆ 制冷机内循环入风口需安装到控制柜体的上部。 ◆ 控制柜外的温度不能超过55摄氏度，但短暂的高温并不影响制冷机运作。 ◆ 包装应完好，如果发现制冷机有油渍，极有可能是泄漏制冷剂，包装的任何损坏都有 可能引起制冷机的故障。 ◆ 控制柜必须达到IP54，如果控制柜有漏洞或缝隙，冷凝水可能会持续产生。 ◆ 制冷机之间或制冷机与墙壁距离不小于200mm。 ◆ 在控制柜内部，制冷机入风和出风口不可有障碍物阻塞。制冷机需水平安装、使用， 最大倾斜角度不大于2° ◆ 维护及送电必须由专业人员操作。 ◆ 为避免冷凝物的形成，建议采用门位开关，保证当控制柜门打开时，制冷机关闭。 ◆ 控制柜内部电气元件的热释放不能超过制冷机可用制冷功率，否则会出现制冷机长期 运作。 ◆ 不可用任何方式修改制冷机。 5. 电气联接 电压与频率必须与制冷机的铭牌相匹配，在制冷机电气联接前端不可有其他的温度控 制，制冷机上回路电保护元件应与制冷机额定功率相吻合，在安装时参考相关说明。 三相制冷机建议采用马达保护器。 特殊电压请参照相关手册安装使用。 HTTP://WWW.LEIZIG.COM...
- Page 9 项 时 ， 再 按 一 次 “DOWN”键 ， 即 返 回 主 页 面 ； 查 看 设 设置 置值时再短按一次“SET”即进入设置状态，此时设定值 闪 烁 ， 按 动 “UP” 或 “DOWN”键 可 增 加 或 减 少 设 定 值，再短按一次“SET”键可使设定值立即生效并返回查 看状态。 1、在设定参数时，短按此键值递增1，长按此键不放，值 快速递增。 增加 2、在查看故障页面，有多个故障时，按“UP”上翻进行 查看系统存在的故障。 HTTP://WWW.LEIZIG.COM...
- Page 10 自动返回主页面。 6.2 显示说明 控制板上有三个数码管指示当前室内温度,显示范围-20℃～99.9℃ 显 示 机组状态 上电读秒时三个数码管从999~000倒数10秒，提示正在上电， 上电读秒 倒数后显示当前柜内温度；远控点短接时，系统关机时数码管 闪烁“OFF”，提示正在关机。 在设置页面，第一位数码管显示设置代码，后二位数码管显示 设置时 当前设置参数的值。 故障时 弹出故障显示页面，并显示第一个故障代码。 6.3 参数设置 在温度显示界面，按SET键,出现下面图案,进入制冷 温度设定选项,缺省值为35, 在按一下SET键,第一个 字母闪烁，表示可以对设置值进行设置，通过增加 键 和 减 少 键 进 行 调 整.数 据 范 围 为(28-40). 在 按 一 下SET键,退出设置值调整。 HTTP://WWW.LEIZIG.COM...
- Page 11 复位操作 备注 柜内温度探头故障 0秒 2秒 自动 报警、停压缩机 热管温度探头故障 0秒 2秒 自动 报警、停压缩机 0秒 2秒 自动 高温报警 报警 热管超温 0秒 2秒 自动 报警、停压缩机 注：故障复位后压机延时1分钟重新开启，且需满足压缩机停机时间大于[压缩机最短 停机时间]；通信故障时，屏记忆通信故障前的屏显示页面 6.5 开关机 机组通电后如果满足启动内风机的条件，系统会自动延时5～15秒钟（随机值）启 动内风机，若满足压缩机机开启条件，则在内风机启动后延时10秒启动压缩机。 6.6 自检功能 在开机读秒期间按组合键进入自检，自检时每个继电器通断30秒钟，自检完成后进 入正常使用的流程。 自检顺序： 1、开机读秒按“UP”+“DOWN”+“SET”键，系统进入自检，开启内风机； 2、内风机运行30秒后，开启压缩机； 3、30秒后，关压缩机，开启外风机； 4、30秒后，关外风机，开启故障继电器； 5、30秒后，全关，退出自检，进入温控开启相应设备。 内风机在自检期间一直开 HTTP://WWW.LEIZIG.COM...
- Page 12 7. 工作原理 制冷机采用相变制冷原理，从压缩机内排出的高温高压气态制冷剂进入冷凝器，被强 制冷却为高压中温的液态制冷剂，经毛细管或膨胀阀节流后变成低温低压的液态制冷剂， 进入到蒸发器，通过相变吸收控制柜内的热量后变成气态再进入压缩机，往复循环保证控 制柜的可靠工作环境 8. 维护保养 作为免维护的制冷机，制冷机在出厂前已经过严格的测试，所有的性能参数都通过相 应认证，风机采用滚珠轴承，寿命达到三万小时。只有在灰尘大的环境才建议用过滤网， 并建议一个月清理至少两次。 长期不使用时请切断电源。 在维护，保养时务必切断电源。 9. 质量保证 雷子克所有制冷机在正常使用下（参照4. 安全提示），拥有十五个月的免费维护， 在质保期内，返还的制冷机会在厂里或现场免费维修。 制冷机只能用于控制柜的冷却，如果被错误连接电源，或违规操作（参照使用说明 书），雷子克无责任承担任何的损失。 HTTP://WWW.LEIZIG.COM...
- Page 13 10. 电气原理图 10.1 5FCC680/825，230V AC/50 Hz电路图： 内风机 外风机 压缩机 红 NO NC COM 220V 9 10 11 12 13 14 15 16 17 黑 连接控 制面板 故障输出 门位开关 AC12V B- A+ NO COM NC 35 34 33 32 31 30 29 28 27 26 25 24 23 22 21 20 19 18 备用...
- Page 14 更换干燥过滤器 保压 抽真空 充注冷媒 系统脏堵 检查干燥过滤器外部是否结冰 运行但不制冷 后试机请与厂家联系） 断路器故障 选用的断路器容量电流要比空调的运行 检查断路器容量是否使用过小 电流大1.5倍 （使用不当） 空调启动 检查压缩机绕组绝缘 对地绝缘 压缩机故障 后导致空 是否损坏 气开关跳闸 请与厂家联系 冷凝风机故障 检查风机绕组绝缘 对地绝缘 蒸发风机故障 是否损坏 冷凝风机过滤网 检查过滤网是否堵塞) 清洗过滤网 脏堵 1.使用检漏仪进行检漏 制冷效果差 系统泄漏 请与厂家联系 2.可用测量电流判断 更换干燥过滤器 保压 抽真空 充注冷 系统脏堵 检查干燥过滤器外部是否结冰 媒后试机请与厂家联系） HTTP://WWW.LEIZIG.COM...
-
Page 15: Table Of Contents
English Content Application Technical data and cutout drawing Assembly Safety and caution Electrical connection Regular operations Working principle Maintenance/care Quality warranty Electrical schematic diagram 11. Common faults and troubleshooting HTTP://WWW.LEIZIG.COM... -
Page 16: Application
Range of operationV 220-240 220-240 DimensionWxHxDmm 330x761x165 330x761x165 weight Kg IP54 IP54 Protection category 55dB(A) 55dB(A) Noise level Fitting semi-recessed external boltless semi-recessed external boltless 5FCC680/825/680Q/825Q dimension drawing: 5FCC680/825 cutout drawing: 5FCC680Q/825Q cutout drawing: ： 5FCC680P/825P dimension drawing & cutout drawing HTTP://WWW.LEIZIG.COM... - Page 17 Range of operationV 220-240 220-240 DimensionWxHxDmm 450x1377x180 450x1377x180 weight Kg IP54 IP54 Protection category 58dB(A) 58dB(A) Noise level semi-recessed external boltless semi-recessed external boltless Fitting ： 5FCC1100Q/1500Q cutout drawing ： 5FCC1100/1500/ 1100Q/1500Q dimension drawing: 5FCC1100/1500 cutout drawing 5FCC1100P/1500P dimension drawing&cutout drawing: HTTP://WWW.LEIZIG.COM...
- Page 18 1196 R134a/1126g R134a/1250g refrigerant 20-55 20-55 Ambient temperature rated voltageV rated frequencyHz 50Hz 50Hz Range of operationV 220-240 370-390 DimensionWxHxDmm 450x1502x235 450x1502x235 weight Kg IP54 IP54 Protection category 58dB(A) 58dB(A) Noise level semi-recessed external boltless semi-recessed external boltless Fitting HTTP://WWW.LEIZIG.COM...
- Page 19 1311 refrigerant R134a/1250g R134a/1400g Ambient temperature 20-55 20-55 rated voltageV rated frequencyHz 50Hz 50Hz Range of operationV 220-240 370-390 DimensionWxHxDmm 485x1550x320 485x1550x320 weight Kg IP54 IP54 Protection category 60dB(A) 60dB(A) Noise level Fitting semi-recessed external boltless semi-recessed external boltless HTTP://WWW.LEIZIG.COM...
- Page 20 50Hz Range of operationV 220-240 370-390 DimensionWxHxDmm 485x1550x320 485x1550x320 weight Kg IP54 IP54 Protection category 60dB(A) 60dB(A) Noise level Fitting semi-recessed external boltless semi-recessed external boltless 5FCC3200/4300 5FCC3200Q/4300Q 5FCC3200/4300/3200Q/4300Q dimension drawing: cutout drawing: cutout drawing: 5FCC3200P/4300 Pdimension drawing&cutout drawing: HTTP://WWW.LEIZIG.COM...
-
Page 21: Assembly
5. Electrical connection The voltage and frequent in use must match the data stated in the rating plate of cooling unit; Motor protector is suggested for the 3-phase cooling unit; for special voltage, refer to the assembly instruction for details.。 HTTP://WWW.LEIZIG.COM... -
Page 22: Regular Operations
.In setting interface， a short press makes the value 1、 increased progressively 1 by 1 and a long press gets the rapid increment. Incr. 2、 In the interface of fault lookup， press "UP" to leaf through the defaults with the system HTTP://WWW.LEIZIG.COM... - Page 23 35， repress once "SET"， the first letter flickers to denote the setting is available， then adjust the value (ranging from 28 to 40) through the key “UP” or “DOWN”; press “ SET” another time to quit the value adjustment. HTTP://WWW.LEIZIG.COM...
- Page 24 2、30 s later after interior fan operation， start compressor； 3、30 s later， stop compressor and start exterior fan； 4、30 s later，stop fan，start the fault relay； 5、30 s later，stop all，quit the self-diagnosis，enter the temperature control and activate the relative devices。 Internal fan is always on in self-diagnosis HTTP://WWW.LEIZIG.COM...
-
Page 25: Working Principle
The product is only limited to the purpose of cooling down the enclosure; otherwise Leizig shall take on no responsibility for the losses caused by any misconnection to power or incorrect operations (see regular operations). Electrical circuit drawings. -
Page 26: Electrical Schematic Diagram
10. Electrical diagram 10.1 5FCC680/825，230V AC/50 Hz diagram： 内风机 外风机 压缩机 红 NO NC COM 220V 9 10 11 12 13 14 15 16 17 黑 连接控 制面板 故障输出 门位开关 AC12V B- A+ NO COM NC 35 34 33 32 31 30 29 28 27 26 25 24 23 22 21 20 19 18 备用... -
Page 27: Common Faults And Troubleshooting
1.test the leakage system leakage Weak cooling Contact the manufacturer 2.measure the current replace filter dryer, pressurize and system dirt check if the filter dryer is iced up vacuumize it and contact manufacturer for blockage commissioning it after refrigerant refilling. HTTP://WWW.LEIZIG.COM... - Page 28 Add：Ruko gunung Sahari B3 Jalan gunung Sahari raya no.7 B3 (再冷却系统，变流器冷却系统） Kel.Gn Sahari utara Kec.Sarah besar Jakarta pusat ; Tel：+62 21 62307778 Fax：+62 21 6242305 LEIZIG (HONG KONG) CO.,LIMITED 香港新界葵涌昌路26-38號豪华工业大厦23楼B07室 Flat B07 Floor23,Hover Industrial Building,NO.26-38 Kwal Cheong Road,N.T,HONG KONG. 客户支持热线：...
