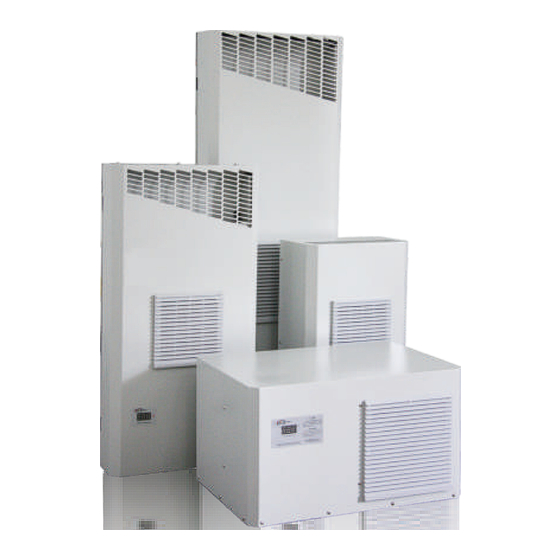

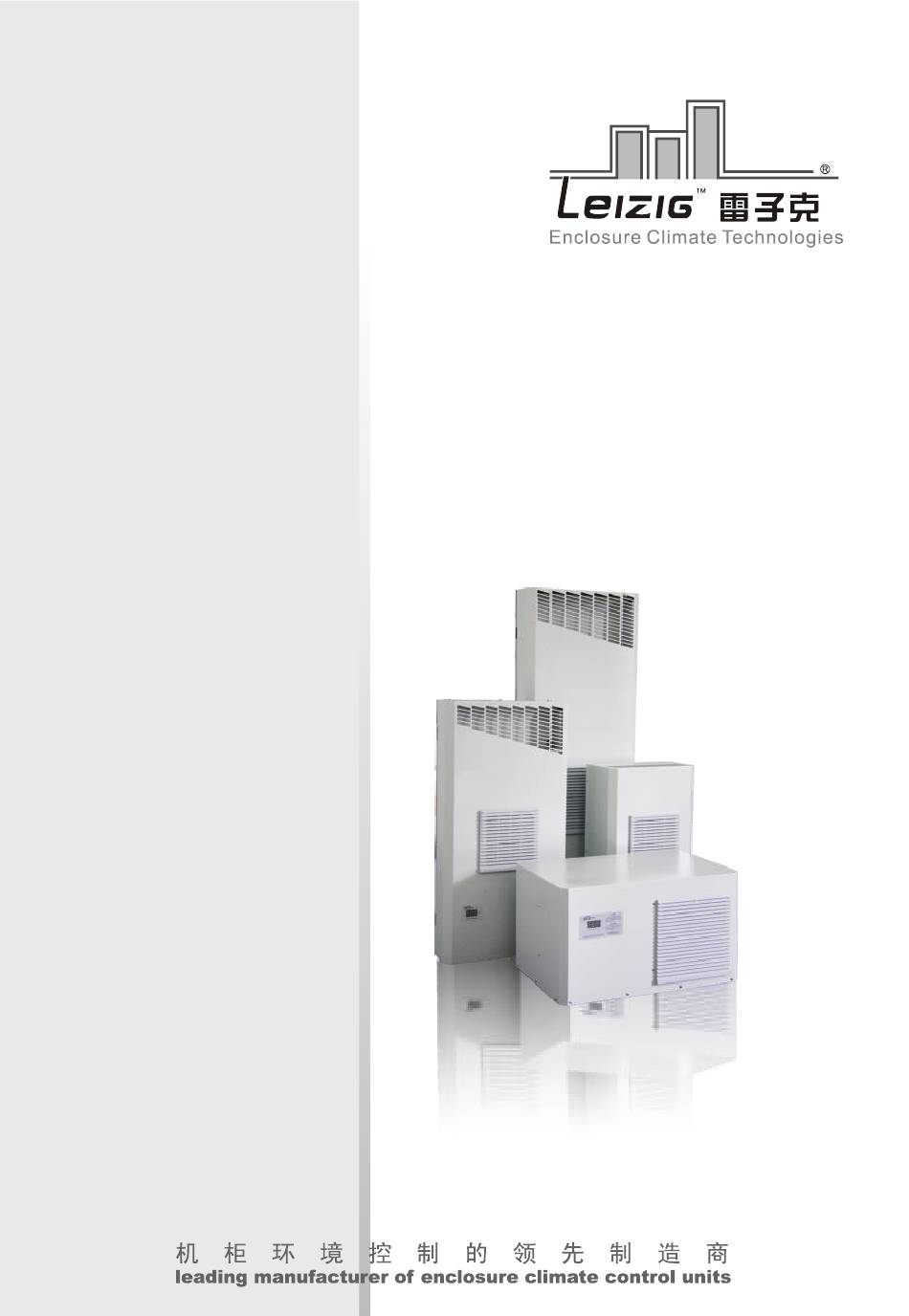

- Page 1 Enclosure Climate Control Unit Assembly Instructions 工业控制柜制冷机安装说明书 (FCC系列产品) FCC225 FCC320 FCC680 FCC825 FCC1100 FCC1500...
- Page 2 中 文 内容 应用场合 技术参数、安装开孔图 安装方式 安全与注意 电气连接 操作说明 工作原理 维护保养 质量保证 电气原理图 常见故障分析及解决措施...
- Page 3 1．应用场合 工业控制柜制冷机通过把控制柜内的空气冷却同时把柜内热量驱散出柜外，从而保护控 制柜内的电气元件在可控的范围内运行。制冷机同时具有除湿功能，保证控制柜内有理想的 温度和湿度。FCC冷却单元特别适合温度在40℃至55℃范围内使用，可以达到其它散热产品 如空气/空气热交换器、风扇和过滤器单元达不到的效果。 2．技术参数 FCC225 FCC320 产品型号 项目 FCC320 FCC320P FCC320Q FCC225 FCC225P FCC225Q 订货号 30200001 30200049 30200547 30200002 30200050 30200548 制冷功率W（L35L35） 制冷功率W（L35L50） 消耗功率 （L35L35） 消耗功率W（L35L50） R134a/60g R134a/70g 冷媒 环境温度 C 20-55 20-55 额定电压V 额定频率Hz 50Hz 50Hz 电压范围V...
- Page 4 制冷功率 W（L35L50） 消耗功率 （L35L35） 消耗功率W（L35L50） R134a/300g R134a/360g 冷媒 环境温度 C 20-55 20-55 额定电压V 额定频率Hz 50Hz 50Hz 电压范围V 220-240 220-240 外形尺寸WxHxDmm 330x860x173 330x860x173 重量Kg 防护等级 IP54 IP54 噪音等级 55dB(A) 55dB(A) 安装方式 半内嵌安装 外挂式安装 无螺钉 半内嵌安装 外挂式安装 无螺钉 FCC680/825/680Q/825Q外形图: FCC680Q/825Q安装开孔图: FCC680/825安装开孔图: FCC680P/825P外形图和安装开孔图： HTTP://WWW.LEIZIG.COM...
- Page 5 消耗功率W（L35L50） R134a/430g R134a/550g 冷媒 环境温度 C 20-55 20-55 额定电压V 额定频率Hz 50Hz 50Hz 电压范围V 220-240 220-240 外形尺寸WxHxDmm 450x1250x185 450x1250x185 重量Kg 防护等级 IP54 IP54 58dB(A) 58dB(A) 噪音等级 安装方式 半内嵌安装 外挂式安装 无螺钉 半内嵌安装 外挂式安装 无螺钉 FCC1100/1500/ 1100Q/1500Q 外形图： FCC1100/1500安装开孔图： FCC1100Q/1500Q 安装开孔图： FCC1100P/1500P外形图和安装开孔图： HTTP://WWW.LEIZIG.COM...
- Page 6 3.安装方式 FCC系列产品每种型号都设计有半内嵌、外挂（后缀中带P）和无螺钉快速安装（后缀 中带Q）三种安装方式，客户可根据需要选择。 4.安全与注意 安全提示：制冷机为精密电气，搬运务必轻放，严禁倒置，严禁倾斜存放 注意事项： ◆ 制冷机在灰尘大、油性或者毛绒的环境务必及时清理过滤网，否则会影响制冷机性能。 ◆ 制冷机内循环入风口需安装到控制柜体的上部。 ◆ 控制柜外的温度不能超过55摄氏度，但短暂的高温并不影响制冷机运作。 ◆ 包装应完好，如果发现制冷机有油渍，极有可能是泄漏制冷剂，包装的任何损坏都有 可能引起制冷机的故障。 ◆ 控制柜必须达到IP54，如果控制柜有漏洞或缝隙，冷凝水可能会持续产生。 ◆ 制冷机之间或制冷机与墙壁距离不小于200mm。 ◆ 在控制柜内部，制冷机入风和出风口不可有障碍物阻塞。 ◆ 制冷机需水平安装、使用，最大倾斜角度不大于2° ◆ 维护及送电必须由专业人员操作。 ◆ 为避免冷凝物的形成，建议采用门位开关，保证当控制柜门打开时，制冷机关闭。 ◆ 控制柜内部电气元件的热释放不能超过制冷机可用制冷功率，否则会出现制冷机长期运作。 ◆ 不可用任何方式修改制冷机。 5. 电气联接 电压与频率必须与制冷机的铭牌相匹配，在制冷机电气联接前端不可有其他的温度控 制，制冷机上回路电保护元件应与制冷机额定功率相吻合，在安装时参考相关说明。 三相制冷机建议采用马达保护器。 特殊电压请参照相关手册安装使用。 6. 操作说明 HTTP://WWW.LEIZIG.COM...
- Page 7 查 看 故 障 功 能 ： 组 合 键 按 一 次 进 入 查 看 故 障 ， 无 故 障 时，显示“ ”；有故障时：数码管显示第一个故障 — UP+SET 代码，有多个故障时，按“UP”下翻进行查看系统存在 的故障。再按下“UP+SET”退出故障查询页面，并返 回主页面。 SET+UP+DOWN 自检 在开机读秒期间按组合键进入自检 SET+DOWN 开机读秒时，同时按组合键时进入制冷温度上下限范围设置 — 如果不在主页面并30秒内无按键和系统无故障时则系统 — 无按键 自动返回主页面。 HTTP://WWW.LEIZIG.COM...
- Page 8 果 断 开 则 表 示 故 障 。 没 有 用 到 的 故 障 点 ， 请 将 其 短 接，以免引起不必要的报警。故障报警时，故障指示 灯点亮,蜂鸣器发出报警声。故障消音可按增加键。 故障 代码 推迟时间 持续时间 复位操作 备注 柜内温度探头故障 0秒 2秒 自动 报警、停压缩机 热管温度探头故障 0秒 2秒 自动 报警、停压缩机 高温报警 0秒 2秒 自动 报警 热管超温 0秒 2秒 自动 报警、停压缩机 注：故障复位后压机延时1分钟重新开启，且需满足压缩机停机时间大于[压缩机最短 停机时间]；通信故障时，屏记忆通信故障前的屏显示页面 HTTP://WWW.LEIZIG.COM...
- Page 9 6.5 开关机 机组通电后如果满足启动内风机的条件，系统会自动延时5～15秒钟（随机值）启 动内风机，若满足压缩机机开启条件，则在内风机启动后延时10秒启动压缩机。 6.6 自检功能 在开机读秒期间按组合键进入自检，自检时每个继电器通断30秒钟，自检完成后进 入正常使用的流程。 自检顺序： 1、开机读秒按“UP”+“DOWN”+“SET”键，系统进入自检，开启内风机； 2、内风机运行30秒后，开启压缩机； 3、30秒后，关压缩机，开启外风机； 4、30秒后，关外风机，开启故障继电器； 5、30秒后，全关，退出自检，进入温控开启相应设备。 内风机在自检期间一直开 7. 工作原理 制冷机采用相变制冷原理，从压缩机内排出的高温高压气态制冷剂进入冷凝器，被强制 冷却为高压中温的液态制冷剂，经毛细管或膨胀阀节流后变成低温低压的液态制冷剂，进入 到蒸发器，通过相变吸收控制柜内的热量后变成气态再进入压缩机，往复循环保证控制柜的 可靠工作环境 8. 维护保养 作为免维护的制冷机，制冷机在出厂前已经过严格的测试，所有的性能参数都通过相应 认证，风机采用滚珠轴承，寿命达到三万小时。只有在灰尘大的环境才建议用过滤网，并建 议一个月清理至少两次。 长期不使用时请切断电源。 在维护，保养时务必切断电源。 HTTP://WWW.LEIZIG.COM...
- Page 10 制 冷 机 只 能 用 于 控 制 柜 的 冷 却 ， 如 果 被 错 误 连 接 电 源 ， 或 违 规 操 作 （ 参 照 使 用 说 明 书），雷子克无责任承担任何的损失。 10. 电气原理图 10.1 FCC225/320，230V AC/50 Hz电路图： E06 电路板 连接控...
- Page 11 更换干燥过滤器 保压 抽真空 充注冷媒 系统脏堵 检查干燥过滤器外部是否结冰 运行但不制冷 后试机请与厂家联系） 断路器故障 选用的断路器容量电流要比空调的运行 检查断路器容量是否使用过小 电流大1.5倍 （使用不当） 空调启动 检查压缩机绕组绝缘 对地绝缘 压缩机故障 后导致空 是否损坏 气开关跳闸 请与厂家联系 冷凝风机故障 检查风机绕组绝缘 对地绝缘 蒸发风机故障 是否损坏 冷凝风机过滤网 检查过滤网是否堵塞) 清洗过滤网 脏堵 1.使用检漏仪进行检漏 制冷效果差 系统泄漏 请与厂家联系 2.可用测量电流判断 更换干燥过滤器 保压 抽真空 充注冷 系统脏堵 检查干燥过滤器外部是否结冰 媒后试机请与厂家联系） HTTP://WWW.LEIZIG.COM...
-
Page 12: Table Of Contents
English Content Application Technical data and cutout drawing Assembly Safety and caution Electrical connection Regular operations Working principle Maintenance/care Quality warranty Electrical schematic diagram 11. Common faults and troubleshooting HTTP://WWW.LEIZIG.COM... -
Page 13: Application
50Hz Range of operationV 220-240 220-240 DimensionWxHxDmm 300x560x155 300x560x155 weight Kg Protection category IP54 IP54 55dB(A) 55dB(A) Noise level Fitting semi-recessed external boltless semi-recessed external boltless FCC225/320/225Q/320Qdimension drawing: FCC225Q/320Qcutout drawing: FCC225/320cutout drawing: ： FCC225P/320P dimension drawing & cutout drawing HTTP://WWW.LEIZIG.COM... - Page 14 50Hz 50Hz Range of operationV 220-240 220-240 330x860x173 330x860x173 DimensionWxHxDmm weight Kg Protection category IP54 IP54 55dB(A) 55dB(A) Noise level Fitting semi-recessed external boltless semi-recessed external boltless FCC680/825/680Q/825Qdimension drawing: FCC680Q/825Qcutout drawing: FCC680/825cutout drawing: FCC680P/825Pdimension drawing & cutout drawing： HTTP://WWW.LEIZIG.COM...
- Page 15 Range of operationV 220-240 220-240 450x1250x185 450x1250x185 DimensionWxHxDmm weight Kg Protection category IP54 IP54 58dB(A) 58dB(A) Noise level Fitting semi-recessed external boltless semi-recessed external boltless FCC1100/1500 FCC1100Q/1500Q FCC1100/1500/ 1100Q/1500Q dimension drawing: cutout drawing: cutout drawing: FCC1100P/1500P dimension drawing & cutout drawing： HTTP://WWW.LEIZIG.COM...
-
Page 16: Assembly
5. Electrical connection The voltage and frequent in use must match the data stated in the rating plate of cooling unit; Motor protector is suggested for the 3-phase cooling unit; for special voltage, refer to the assembly instruction for details.。 HTTP://WWW.LEIZIG.COM... -
Page 17: Regular Operations
.In setting interface， a short press makes the value 1、 increased progressively 1 by 1 and a long press gets the rapid increment. Incr. 2、 In the interface of fault lookup， press "UP" to leaf through the defaults with the system HTTP://WWW.LEIZIG.COM... - Page 18 35， repress once "SET"， the first letter flickers to denote the setting is available， then adjust the value (ranging from 28 to 40) through the key “UP” or “DOWN”; press “ SET” another time to quit the value adjustment. HTTP://WWW.LEIZIG.COM...
- Page 19 2、30 s later after interior fan operation， start compressor； 3、30 s later， stop compressor and start exterior fan； 4、30 s later，stop fan，start the fault relay； 5、30 s later，stop all，quit the self-diagnosis，enter the temperature control and activate the relative devices. Internal fan is always on in self-diagnosis HTTP://WWW.LEIZIG.COM...
-
Page 20: Working Principle
The product is only limited to the purpose of cooling down the enclosure; otherwise Leizig shall take on no responsibility for the losses caused by any misconnection to power or incorrect operations (see regular operations). Electrical circuit drawings. - Page 21 10. Electrical diagram diagram 10.1 FCC225/320，230V AC/50 Hz ： E06 电路板 连接控 制面板 AC12V 温度探头 220V diagram 10.2 FCC680/825，230V AC/50 Hz ： 内风机 压缩机 外风机 红 NO NC COM 220V 9 10 11 12 13 14 15 16 17 黑...
-
Page 22: Common Faults And Troubleshooting
1.test the leakage system leakage Weak cooling Contact the manufacturer 2.measure the current replace filter dryer, pressurize and system dirt check if the filter dryer is iced up vacuumize it and contact manufacturer for blockage commissioning it after refrigerant refilling. HTTP://WWW.LEIZIG.COM... - Page 24 Add：Ruko gunung Sahari B3 Jalan gunung Sahari raya no.7 B3 (再冷却系统，变流器冷却系统） Kel.Gn Sahari utara Kec.Sarah besar Jakarta pusat ; Tel：+62 21 62307778 Fax：+62 21 6242305 LEIZIG (HONG KONG) CO.,LIMITED 香港新界葵涌昌路26-38號豪华工业大厦23楼B07室 Flat B07 Floor23,Hover Industrial Building,NO.26-38 Kwal Cheong Road,N.T,HONG KONG. 客户支持热线：...
