Truper ROTO-1/2A7-2 Manual

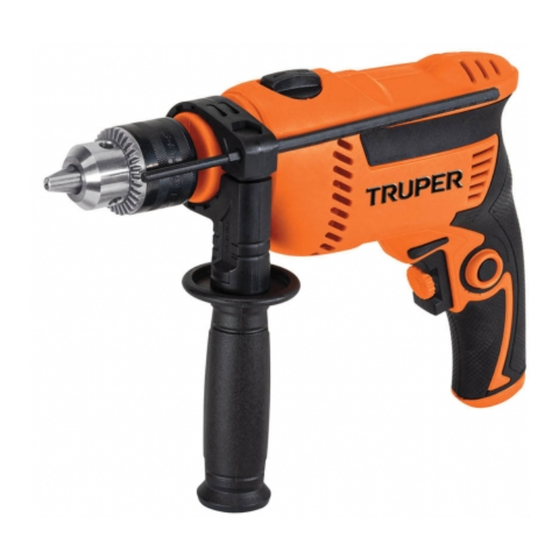

Hammer drill 0.8 hp power 1/2” chuck
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Instructivo de
Rotomartillo
ROTO-1/2A7-2
ATENCIÓN
Este Instructivo es para:
Modelo
ROTO-1/2A7-2
Lea este Instructivo por completo
antes de usar la herramienta.
600 W 1/2"
Potencia
Código
15346
12,7 mm
Broquero

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ROTO-1/2A7-2 and is the answer not in the manual?

Questions and answers

Related Manuals for Truper ROTO-1/2A7-2

Summary of Contents for Truper ROTO-1/2A7-2

  • Page 1 Instructivo de Rotomartillo 12,7 mm 600 W 1/2” Potencia Broquero Este Instructivo es para: Modelo Código ROTO-1/2A7-2 15346 ROTO-1/2A7-2 Lea este Instructivo por completo ATENCIÓN antes de usar la herramienta.

  • Page 2: Table Of Contents

    Partes herramienta. Ensamble Guarde este Instructivo para futuras referencias. Puesta en marcha Los gráficos de este Instructivo son para referencia, pueden variar del aspecto real de la Mantenimiento herramienta. Centros de Servicio Autorizados Sucursales Póliza de Garantía ROTO-1/2A7-2 ESPAÑOL...

  • Page 3: Especificaciones Técnicas

    Especificaciones técnicas ROTO-1/2A7-2 Código 15346 Descripción Rotomartillo Broquero 12,7 mm (1/2”) Tensión 220 V Frecuencia 50 Hz / 60 Hz Corriente 2,3 A Potencia 600 W Velocidad Taladro: 0 - 3 000 r/min Rotomartillo: 0 - 48 000 Golpes/minuto Capacidad de perforación Metal: 12,7 mm (1/2”) | Concreto: 12,7 mm (1/2”) | Madera: 25,4 mm (1”)

  • Page 4: Advertencias Generales De Seguridad Para Herramientas Eléctricas

    Advertencias generales de seguridad para herramientas eléctricas ¡ADVERTENCIA! Lea detenidamente todas las advertencias de seguridad y todas las instrucciones que se enlistan a continuación. La omisión de alguna de ellas puede dar como resultado un choque eléctrico, incendio y/o daño serio. Conserve las advertencias y las instrucciones para futuras referencias. Área de trabajo Retire cualquier llave o herramienta de ajuste antes de arrancar Mantenga el área de trabajo limpia y bien iluminada.

  • Page 5: Advertencias De Seguridad

    Advertencias de Seguridad para uso de taladros y rotomartillos Elija la broca apropiada Mientras opera el rotomartillo ATENCIÓN • Elija la broca apropiada para el • Sostenga la herramienta por su mango y por el mango auxiliar, si es que se proporciona con la material a trabajar, esto reduce el riesgo de lesiones graves herramienta.

  • Page 6: Partes

    Partes Varilla de control Selector de de profundidad impacto-rotación Mango Broquero Mango Botón de auxiliar Botón de Control de uso continuo dirección velocidad de rotación Interruptor Protector de cable Cable de alimentación Llave de broquero Portallave de broquero Ensamble 1. Gire el mango auxiliar en sentido horario mientras esta libre, para que la apertura de la montura pase libremente sobre el broquero.

  • Page 7: Puesta En Marcha

    Puesta en marcha Broquero Instalación de la broca • Introduzca la broca dentro del broquero hasta que tope y asegúrela con la llave de Broca broquero apretando el broquero en cada uno de los orificios alternadamente. Encendido y control de operación Llave de •...
  • Page 8 Puesta en marcha Ajuste del mango auxiliar y varilla de control de profundidad • Para ajustar el mango auxiliar a una posición adecuada para operar el rotomartillo, gire el mango auxiliar como se indica en la figura. Una vez que la montura del mango auxiliar esté...

  • Page 9: Mantenimiento

    Mantenimiento Cambio de broquero • Retire el mango auxiliar • Abra completamente las mordazas del broquero. • Extraiga el tornillo de seguridad de cuerda izquierda, aflojándolo con un desarmador en el sentido de las manecillas del reloj • Fije el lado largo de una llave Allen “L” (no incluida) en una mordaza de banco.

  • Page 10: Centros De Servicio Autorizados

    Centros de Servicio Autorizados En caso de tener algún problema para contactar un Centro de Servicio consulte nuestra página www.truper.com donde obtendrá un listado actualizado, o llame al teléfono: 01(800) 690-6990 ó 01(800) 018-7873 donde le informarán cuál es el Centro de Servicio Autorizado más cercano.
  • Page 11 671432 MERCADO DE LA SOLDADURA DEL SURESTE, ZAMORA, MICH. TEL.: 01(351) 517-8420 S.A. DE C.V. BLVD. ADOLFO RUÍZ CORTÍNEZ 2001-B, 670805 LA NUEVA FERRETERÍA TRUPER COL. ATASTA, VILLAHERMOSA, C.P. 86100 TEL.: 01(933) GENERAL PUEBLITA No. 356, COL. CENTRO C.P. 58600, 161-4820 | 161-4479 ZACAPU, MICH.

  • Page 12: Sucursales

    Sello del establecimiento comercial: Fecha de entrega: TRUPER, S.A. de C.V. Importado por: Parque Industrial No. 1, Jilotepec, C.P. 54240, Estado de México, México. Tel.: 01 (761) 782 9100, R.F.C.: THE-791105-HP2 www.truper.com...

  • Page 13: Roto-1/2A7-2

    Manual Hammer drill 0.8 Hp 1/2” Power Chuck Applies for Model Code ROTO-1/2A7-2 15346 ROTO-1/2A7-2 Read this manual thoroughly CAUTION before using the tool.
  • Page 14 Manual before Parts using the tool. Assembly Keep this manual for future references. Start Up The illustrations in this manual are for reference Maintenance only. They might be different from the real tool. Authorized Service Centers Branches Warranty Policy ROTO-1/2A7-2 ENGLISH...

  • Page 15: Technical Data

    Technical Data ROTO-1/2A7-2 Code 15346 Description Hammer drill Chuck 1/2” Voltage 220 V Frequency 50 Hz / 60 Hz Current 2,3 A Power 0.8 Hp Speed Drill: 0 - 3 000 RPM Hammer drill: 0 - 48 000 Strokes/minute Drill Capacity Metal: 1/2”...

  • Page 16: General Power Tool Safety Warnings

    General power tool safety warnings WARNING! Read carefully all safety warnings and instructions listed below. Failure to comply with any of these warnings may result in electric shock, fire and / or severe damage. Save all warnings and instructions for future references.

  • Page 17: Safety Warnings For Drills And Hammer Drills

    Safety warnings for drills and hammer drills Choose the right bit While operating the hammer drill CAUTION • Use the auxiliary handles, if supplied with the tool. • Choose the right bit for the work piece. It reduces the risk of severe injury and makes the job easier. Loss of control may result in personal injury.

  • Page 18: Parts

    Parts Depth Impact-Rotation control rod selector Handle Chuck Auxiliary Rotation Continuous handle direction Speed operation button button control Switch Power cord protector Power feed cable Chuck Chuck key wrench holder Assembly 1. Turn the auxiliary handle clockwise to release it. The opening of the mount will passes freely over the chuck.

  • Page 19: Start Up

    Start Up Chuck Bit fitting • Put the bit into the chuck until it stops. Fasten with the chuck wrench and tighten alternately the chuck into each of the orifices. Turn on and operation control • Intermittent operation: Connect the plug into the power inlet. Chuck wrench Press the switch (A) to start the hammer drill.
  • Page 20 Start Up Adjusting auxiliary handle and depth control rod • Turn the auxiliary handle as indicated in the figure. When the auxiliary handle mount is loose, turn it into the desired position. Turn the auxiliary handle in a reverse direction to fix it in the new position.

  • Page 21: Maintenance

    Maintenance Chuck change • Remove the auxiliary handle and open the chuck jaws. • Using a screwdriver remove the left-threaded safety screw with a clockwise movement. • Fit the long side of a Hex key (not included) in a vise and insert the short side of the Hex key (not included) to the chuck.

  • Page 22: Authorized Service Centers

    Authorized Service Centers In the event of any problem contacting a Service Center, please see our webpage www.truper.com to get an updated list, or call our toll-free numbers 01(800) 690-6990 or 01 (800) 018-7873 to get information about the nearest Authorized Service Center.
  • Page 23 ZAMORA, MICH. TEL.: 01(351) 517-8420 671432 MERCADO DE LA SOLDADURA DEL SURESTE, S.A. DE C.V. BLVD. ADOLFO RUÍZ CORTÍNEZ 2001-B, 670805 LA NUEVA FERRETERÍA TRUPER COL. ATASTA, VILLAHERMOSA, C.P. 86100 TEL.: 01(933) GENERAL PUEBLITA No. 356, COL. CENTRO C.P. 58600, 161-4820 | 161-4479 ZACAPU, MICH.

  • Page 24: Branches

    This warranty shall be effective when presenting the product and the valid Warranty policy duly stamped by the supplier or the proof of purchase. To comply with this warranty, Truper will cover transportation expenses in case consumer’s address is out of range from Authorized Service Centers listed herein or at the website www.truper.com or at our toll-free numbers: 01 (800) 690-6990 or 01(800) 018-7873.
