MATERIAL SUMINISTRADO

Extraiga todos los componentes de los paquetes. Compruebe que están incluidos todos los componentes previstos.
• Campana ensamblada con motor, bombillas y filtros antigrasa instalados.
• Instrucciones de montaje y uso
• 1 collarín
• 1 cable eléctrico
• 1 plantilla de montaje
• 6 tacos de pared Ø 8 mm
• 6 tornillos de Ø 5 x 45
• 1 abrazadera de cables
• 3 tornillos de Ø 3,5 x 9,5
• 1 abrazadera de soporte del conducto de evacuación
• 2 tornillos de Ø 2,9 x 6,5
• 2 arandelas
• Sólo para la versión con filtro: 1 deflector + 2 tornillos de Ø 2,9 x 6,5
INSTALACIÓN - INSTRUCCIONES DE MONTAJE PRELIMINARES
La campana se ha diseñado para ser instalada y utilizada como "versión con extractor" o "versión con filtro".
Nota: el modelo con persiana eléctrica sólo puede funcionar en "versión con extractor" y el tubo de salida debe estar conectado a una unidad periférica de
extracción.
Versión con extractor
Los vapores se aspiran y expulsan al exterior a través de un tubo de salida (no suministrado) que debe fijarse al conector del tubo de salida de la campana.
En función del tipo de tubo de salida adquirido, deberá aplicarse un sistema adecuado de fijación al conector del mismo.
IMPORTANTE: Desmonte los filtros de carbón si ya están instalados.
Versión con filtro
El aire se filtra pasando por uno o varios filtros de carbón y se recicla en el ambiente.
IMPORTANTE: compruebe que la recirculación de aire es suficiente.
Si la campana no tiene filtros de carbón, debe solicitarlos e instalarlos antes de utilizarla.
La campana se debe instalar alejada de zonas muy sucias, ventanas, puertas y fuentes de calor.
La campana incluye todo el material necesario para su instalación en la mayoría de paredes y techos. Sin embargo, conviene consultar a un técnico cualificado
para tener la certeza de que los tacos son adecuados para su techo.

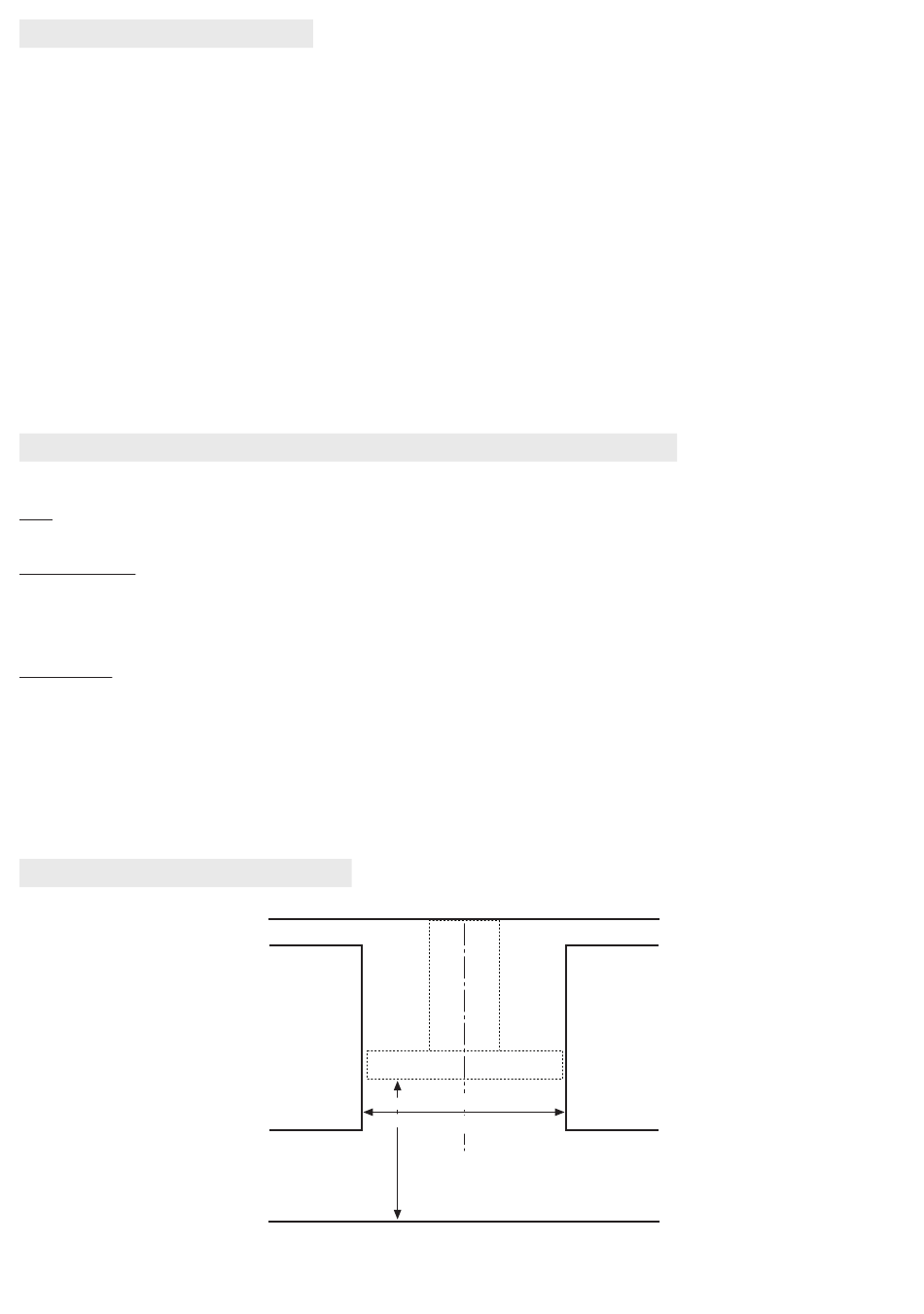

MEDIDAS DE LA INSTALACIÓN
Muebles laterales de pared
900 mm mín. (modelo de 90 cm de ancho)
600 mm mín. (modelo de 60 cm de ancho)
65 cm (cocinas de gas o mixtas)
50 cm (cocinas eléctricas)
Muebles laterales de pared
Línea central
superficie de la placa de cocción
E33
