Whiffl e™ Double Column Mobile Storage Units
Whiffle™ Unités De Stockage Mobiles À Double Colonne
Whiffl e™ Unidades De Almacenamiento Móvil De Doble Columna

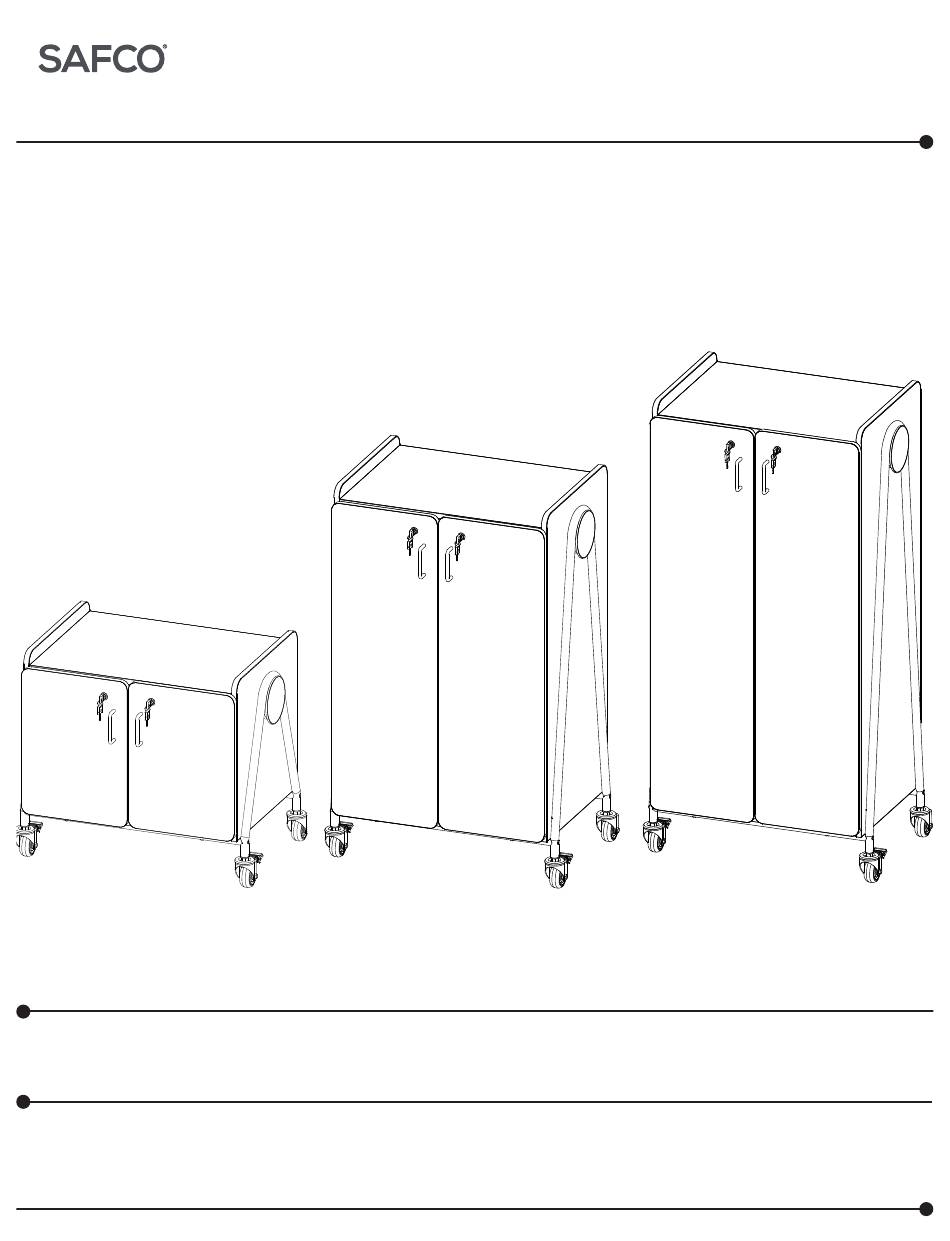

Model 3933 shown
Modèle 3933 montré
Modelo 3933 mostrado
PRODUCT WARRANTY is available online at: www.safcoproducts.com
LA GARANTIE DU PRODUIT est
disponible sur l'Internet : www.safcoproducts.com
available Monday-Friday 7:30 AM to 5:00 PM (Central Time) (English-speaking operators)
Si vous avez des questions pour poser ou les préoccupations
pour exprimer, connecter au 1-888-971-6225
de 7H30 à 17H00 (Heure centrale) (Opérateurs de langue anglaise)
990000315: 1 of 20; Rev A; Rev Date 23-Jul-2020
3933 / 3934 / 3935
Model 3934 shown
Modèle 3934 montré
Modelo 3934 mostrado
For questions or concerns, please call
Instructions
INSTRUCTIONS
INSTRUCCIONES
LA GARANTÍA DEL PRODUCTO está
disponible en la Internet: www.safcoproducts.com
1-888-971-6225
Si usted tiene preguntas o preocupaciones,
por favor llame 1-888-971-6225
de 7:30 AM a 5:00 PM (Hora Central) (Operadores que hablan inglés)
Safco Products Company, Minneapolis, MN 55428

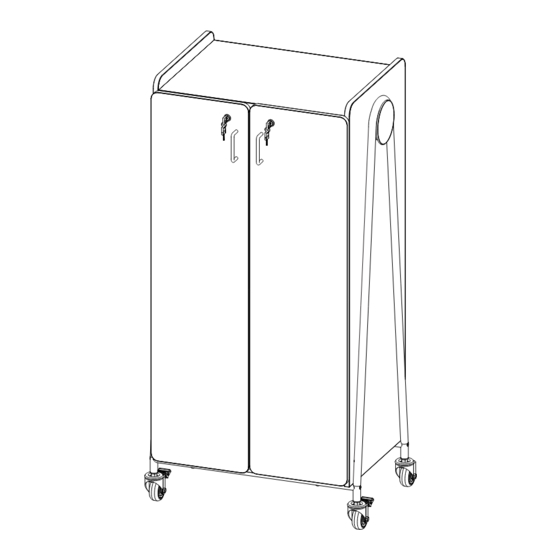

Model 3935 shown
Modèle 3935 montré
Modelo 3935 mostrado
