Homefibre OMS 113-150 User Manual

POF Fast Ethernet Media Switch
OMS 113- 150 & 220
Bedienungsanleitung / User Manual
Beschreibung
Der OMS113 ist ein Layer 2 Fast-Ethernet Switch mit drei OPTOLOCK™
(Kunststoff-Lichtwellenleiter) Anschlüssen und einem RJ45 Kupfer Anschluss. Die
Datenübertragungslänge über POF Kabel nach IEC 60793-2 Klasse A4a2 (z.B.
Mitsubishi Optohome RHEE4002) beträgt 80m. Die Verbindungslänge für das
Kupferkabel (Cat 5e; Cat6; RJ45) beträgt max. 100m. Die automatische
Übertragungsfunktion ermöglicht eine Datenübertragung mit 10 oder 100 Mbps über
Kupfer Fast Ethernet und 100 Mbps über POF. Die IEEE802.3 und IEEE802.3u
Standards mit zwei unterschiedlichen Netzwerkverbindungsmedien, 10/100Base-TX und
100Base-FX, werden erfüllt. Die Datenübertragung erfolgt über „switching" und „store-
and-foreward" Technologie, basierend auf einem IK MAC address table. Der OMS113
ist RoHS konform.

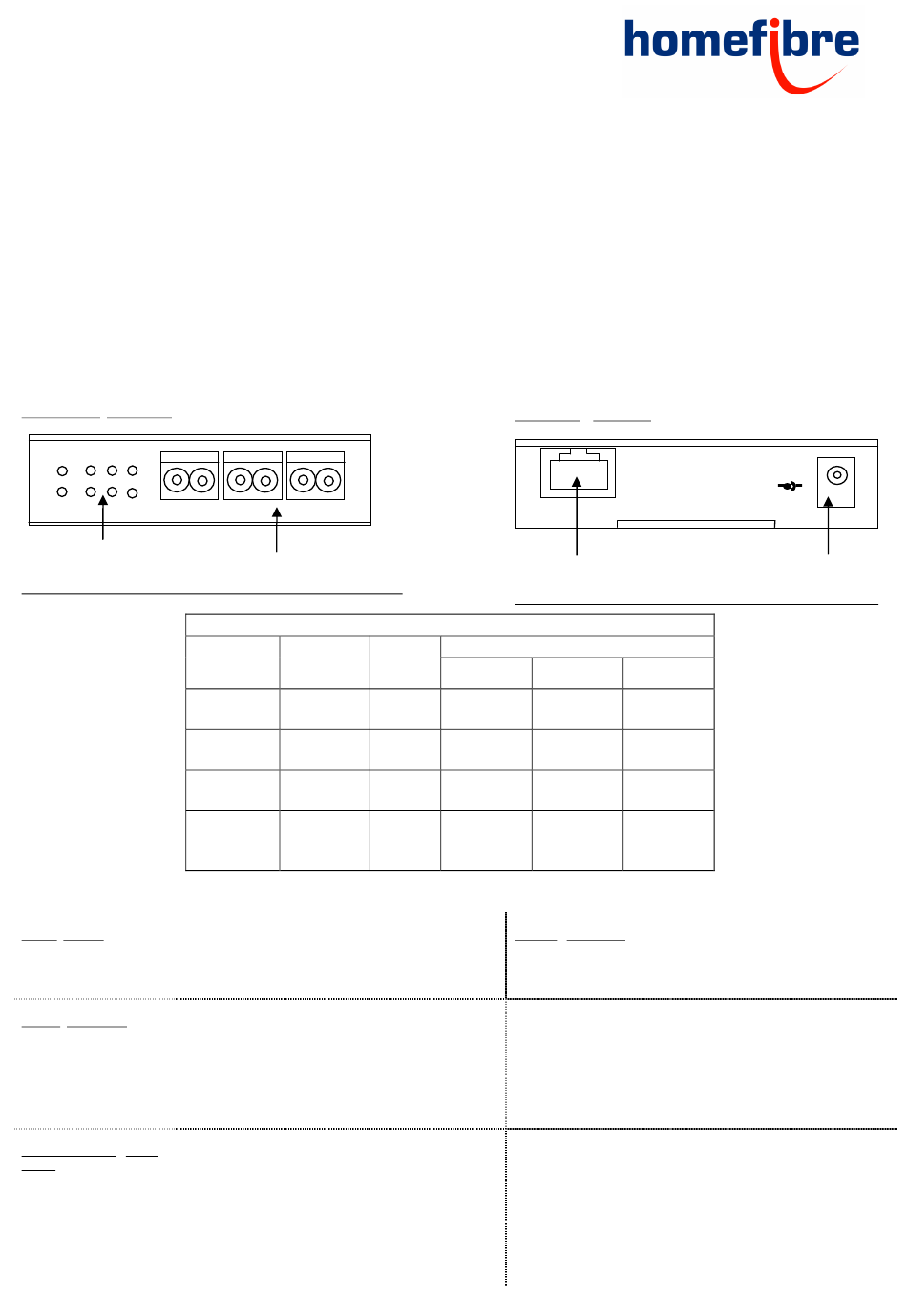

Außenansicht / Product Exterior
Vorderansicht / Front Panel
1 2 3
T
L/
PW
S
LED Anzeigen/LED OPTOLOCK™ Anschlüsse/OPTOLOCK™
interfaces
Indicators
Spezifikationen / Specifications
Kupfer / Copper
Standard IEEE 802.3, 802.3u
Anschluss / Connector RJ45 1x
Impedanz / Impedance 100 Ohm
Optisch / Fibre Optic
Quelle / Source RCLED
Wellenlänge / Wavelength 650 nm
Anschluss / Connector
Empfindlichkeit / Sensitivity OptoLock™ 3x
max. Distanz / max. -22 dBm typ
Distance
50 m POF
Energieversorgung / Power
Supply
Ausgangsspannung / Output 5V DC
Voltage
Ausgangsstrom / Output 550 mA max
Current
Polarität / Polarity Inner pin pos.
Anschlussgröße / D=1.35mm OD=3.5mm
Pin min. = 10mm
Connector Size
LED Anzeigen / LED Displays
Beschriftung /
Farbe / Color
Label
PWR rot / red
Link/Act (TP) grün / green
Link/Act (FX) grün / green
SD gelb / amber
Description
POF
The OMS113 is a Ethernet switch with triple OPTOLOCK™ plastic
optical fibre (POF) ports and single RJ45 copper port. It performs as
a layer 2 switch with 80 m transmission distance over POF POF
cable according IEC 6073-2 Class A4a2 as e.g. Mitsubishi Optohome
RHEE4002). The link distance on copper port is 100 meters for all
Cat 5e or Cat6 UTP/STP cables. The auto-negotiation function
enables data transmission to operate at 10 or 100 Mbps copper Fast
Ethernet and 100 Mbps fiber. This device complies to IEEE 802.3 and
IEEE 802.3u standards with two different network connection media,
10/100Base-TX and 100Base-FX. The data transmission is realized by
switching and store-and-forward technologies, based on IK MAC
address table. OMS113 is a RoHS compliant product.
Rückansicht
RJ45 Anschluss/ RJ45
Connector
Anzeigen Funktion / Indication Function
Anzahl /
Quantity
EIN / ON AUS / OFF
1 PWR EIN/ON AUS / OFF
getrennt /
4 Link
disconnect
getrennt /
3 Link
disconnect
Signal
3 vorhanden / vorhanden / no
detected
Zubehör / Accessories
Netzgerät / Power Adapter
Abmessungen / Dimensions
Gewicht / Weight
Betriebstemperatur /
Operating Temperature
Lagertemp. / Storage
Temperature
Zulassung / Agency
Approvals
Abstrahlung /
Electromagnetic Emission
/
Rear Panel
AC/DC Adapter Anschluss/
AC/DC adaptor connector
Blinken /
Blink
NA
aktiv / active
aktiv / active
nicht
NA
detect
100V AC, 50-60 Hz auf/to
5V DC 2A
(W) 20 x (H) 84 x (D) 60 mm
165 g (5,8 oz)
0° ~ 50°C (media switch)
0° ~ 45°C (AC/DC Adapter)
-10° ~ +70°C (14° ~ 158° F)
FCC Part 15, Class A
EN 55022, Class A
5V DC
-
+
