KOBALT and logo design are trademarks or registered
trademarks of LF, LLC. All rights reserved.
ATTACH YOUR RECEIPT HERE
Serial Number _______________________
Questions, problems, missing parts? Before returning to your retailer, call our customer service
department at 888-3KOBALT (888-356-2258), 8 a.m. - 8 p.m., EST, Monday - Sunday. You could
also contact us at ascs@lowes.com.
SS23475
ITEM: #5266230, #5266838, #5266839, #5266840, #5266841, #5266842
MODEL: #53278, #53285 #53286, #53287, #53288, #53289
Purchase Date _________________________

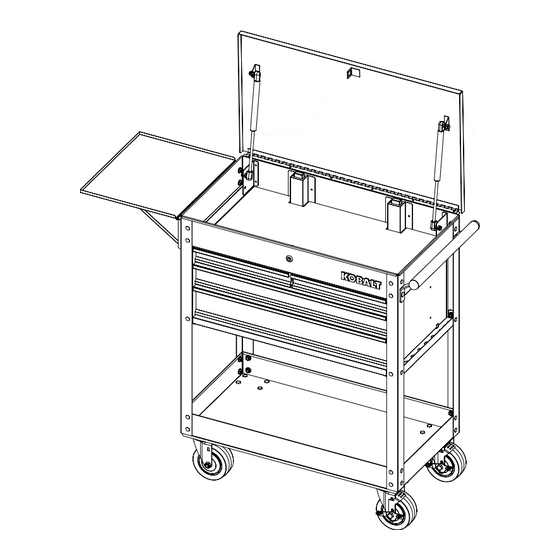

4-DRAWER
TOOL CART
Español p. 11
Advertisement
Chapters
Table of Contents
Related Manuals for Kobalt 53278
Summary of Contents for Kobalt 53278
- Page 1 ITEM: #5266230, #5266838, #5266839, #5266840, #5266841, #5266842 4-DRAWER TOOL CART MODEL: #53278, #53285 #53286, #53287, #53288, #53289 Español p. 11 KOBALT and logo design are trademarks or registered trademarks of LF, LLC. All rights reserved. ATTACH YOUR RECEIPT HERE Serial Number _______________________...
-
Page 2: Table Of Contents
TABLE OF CONTENTS Safety Information............................. Package Contents............................. Preparation............................... Assembly Instructions..........................Care and Maintenance..........................Warranty.............................. -
Page 3: Safety Information
SAFETY INFORMATION Please read and understand this entire manual before attempting to assemble, operate or install the product. If you have any questions regarding this product, please call customer service at 888-3KOBALT (888-356-2258), 8 a.m. - 8 p.m., EST, Monday - Sunday. You could also contact us at ascs@lowes.com. -
Page 4: Package Contents
PACKAGE CONTENTS Part Description Part Description Frame Leg Caster Bolt, M8x14 Frame Cross support Caster Washer, M8 Bottom Tray Caster Nut, M8 Locking Swivel Caster Nut, M8 Swivel Caster Bolt, M8x12 Chest Handle Bolt, M8x16 Handle Gas Strut Side Table... -
Page 5: Preparation
PREPARATION Before beginning assembly of this product, make sure all parts are present. Compare parts with contents list. If any part is missing or damaged, do not attempt to assemble the product. Tools required for assembly (not included): 12 mm, 13 mm and 14 mm socket, or 12 mm, 13 mm and 14 mm wrench. - Page 6 ASSEMBLY INSTRUCTIONS Attach a frame cross support (B) between two frame legs (A) by inserting two bolts (M) from the outside of the post and securing with a nut (L) on the inside. Repeat with the second frame cross support and remaining pair of of frame legs.
- Page 7 ASSEMBLY INSTRUCTIONS Attach the handle (G) onto the chest (F) on the same side as the locking swivel casters (D). Insert two handle bolts (N) from the exterior of the chest and secure with with a nut (L). Hardware Used Handle bolt, M8x16 Nut, M8 Attach the side table (H) onto the chest (F)
- Page 8 ASSEMBLY INSTRUCTIONS Secure the chest to the frame leg assemblies by inserting bolts (M) through the posts and into the chest and securing with a nut (L). NOTE: On the same side as the pull handle, only one bolt attachment will be used as the handle uses the second position.
-
Page 9: Care And Maintenance
CARE AND MAINTENANCE Water and other liquids spilled or splashed on the unit should be cleaned off immediately and dried thouroughly. Keeping your tool cart covered will protect it from dust and moisture that could potentially damage the unit. Lubricate drawer slides as needed. Check for loose hardware and damaged parts. - Page 11 4 cajones MODELO: #53278, 53285 53286, 53287, 53288, 53289 Español p. 11 KOBALT y el diseño del logotipo son marcas comerciales o marcas registradas de LF, LLC. Todos los derechos reservados. ADJUNTE SE RECIBO AQUÍ Número de Serie ________________________ Fecha de Compra_________________________ ¿Preguntas, problemas, piezas faltantes? Antes de volver a la tienda, llame a nuestro...
- Page 12 ÍNDICE Información de seguridad.......................... Contenido del paquete..........................Preparación.............................. Instrucciones de ensamblaje......................15-18 Cuidado y mantenimiento.......................... Garantía..............................
-
Page 13: Información De Seguridad
INFORMACIÓN DE SEGURIDAD Lea y comprenda completamente este manual antes de intentar ensamblar, usar o instalar el producto. Si tiene preguntas relacionadas con este producto. llame al Departamento de Servicio al Cliente al 1-888-3KOBALT (1-888-356-2258), de lunes a domingo de 8 a.m. a 8 p.m., hora estándar del Este. También puedes contactarnos en ascs@lowes.com ADVERTENCIA •... -
Page 14: Contenido Del Paquete
CONTENIDO DEL PAQUETE Pieza Descripción Cantidad Pieza Descripción Cantidad Patas del marco Perno de la rueda, M8x14 Soporte transversal del marco Arandela de la rueda, M8 Bandeja inferior Tuerca de la rueda, M8 Rueda giratoria con bloqueo Tuerca, M8 Rueda giratoria Perno, M8x12 Baúl Perno de la manija, M8x16... -
Page 15: Preparación
PREPARACIÓN Antes de comenzar a ensamblar este producto, asegúrese de tener todas las piezas. Compare las piezas con la lista del contenido. No intente ensamblar el producto si falta alguna pieza o si alguna está dañada. Herramientas necesarias para el ensamblaje (no se incluyen): dado de 12 mm, 13 mm y 14 mm o llave de 12 mm, 13 mm y 14 mm. - Page 16 INSTRUCCIONES DE ENSAMBLAJE Fije un soporte transversal del marco (B) entre las dos patas del marco (A) insertando dos pernos (M) desde el exterior del poste y asegurando con una tuerca (L) en el interior. Repita con el segundo soporte transversal del marco y el par restante de patas del marco.
- Page 17 INSTRUCCIONES DE ENSAMBLAJE Fije la manija (G) en el baúl(F) en el mismo lado que las ruedas giratorias de bloqueo (D). Inserte dos pernos de manija (N) desde el exterior del baúl y asegúrelos con una tuerca(L). Aditamentos utilizados Perno de la manija, M8x16 Tuerca, M8 Fije la mesa auxiliar (H) en el baúl (F) opuesto al manija (G).
- Page 18 INSTRUCCIONES DE ENSAMBLAJE Asegure el baúl a los ensambles de las patas del marco insertando pernos (M) a través de los postes y dentro del baúl y asegurándolos con una tuerca (L). NOTA: en el mismo lado que el tirador, solo se usará...
-
Page 19: Cuidado Y Mantenimiento
CUIDADO Y MANTENIMIENTO Se debe limpiar y secar inmediatamente el agua y otros líquidos que se derramen sobre la unidad. Mantener el carrito de herramientas cubierto lo protegerá del polvo y de la humedad que podrían dañar la unidad. Lubrique los deslizadores de gaveta según sea necesario. Compruebe si hay aditamentos sueltos y piezas dañadas.
