Teknim TFD-1250 Installation & User Manual

TFD-1250
Akıllı Adresli Optik Duman Dedektörü
Kurulum & Kullanım Kılavuzu
Genel
• Cihazı çalıştırmadan önce bu kılavuzu dikkatlice okuyunuz ve daha sonra faydalanmak üzere saklayınız.
• Kullanma kılavuzunda belirtilen tüm uyarı ve önlemlere uyunuz. Tüm işletme ve kullanma talimatlarını
sırasıyla yerine getiriniz.
• Cihazları su ve nemden uzak tutunuz.
Servis ve Bakım
Cihazın tamir işlemi kullanıcı tarafından gerçekleştirilmemelidir. Cihazın iç kısmına müdahale etmek, elektrik
şoku riski taşıdığından önerilmemektedir. Herhangi bir arıza durumunda, cihazın satıcısı veya yetkili servisi ile
iletişime geçilmelidir. Cihazın teknik bakımı ve tamiri, sadece kalifiye ve yetkili servis personeli tarafından
yapılmalıdır. Cihazın temizliği, kuru bir bez kullanılarak yapılmalıdır. Kimyasal maddeler kullanılmamalıdır.
Kartı plastik muhafazasından çıkarmaya çalışmayınız. Tamamen sizin güvenliğiniz için
kapatılmıştır. Kullanıcıların müdahaleden kaçınması gerekmektedir.
Servis Gerektiren Arıza Durumları
Herhangi bir arıza durumunda veya aşağıdaki durumlarda yetkili servisinizle veya satıcınızla irtibat kurunuz.
• Sıvı teması veya mekanik olarak oluşabilecek hasar gerçekleştiğinde,
• Cihazda fark edilebilecek seviyede performans değişikliği varsa,
Yedek Parça
Tamir işlemi, parça değiştirilerek yapılacaksa yangın, elektrik şoku veya başka arıza riskine karşı servis
teknisyeninin orijinal ya da muadil parça kullanıp kullanmadığından emin olunuz.
Taşıma ve Nakliye
Cihaz, taşıma esnasında herhangi bir darbeye maruz kalmayacak ve sıvı girişine engel olacak şekilde özenle
taşınmalıdır. Uygun olmayan taşıma işlemi sonucu meydana gelen arızalar garanti kapsamı dışındadır.
İnsan ve Çevre Sağlığı
Bu cihaz insan sağlığına zarar verecek herhangi bir kimyasal veya biyolojik madde içermez.
Yayın Tarihi: 04/01/2021
Rev. Tarihi: 27/09/2023 - Rev. No:04
Dok. Ref.: HM.Z.KLV.4146
Uyarı !
Alt Modeller

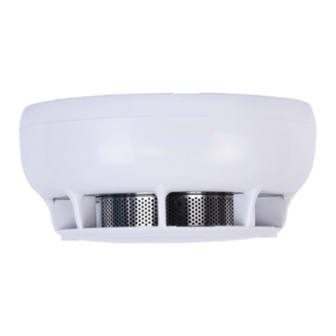

TFD-1250 Akıllı Adresli Optik Duman Dedektörü, Beyaz
TFD-1250A Akıllı Adresli Optik Duman Dedektörü, Antrasit
Genel Özellikler
• Hatalı alarmları en aza indiren, gelişmiş duman algılama algoritması
• Alarm olarak algılanabilecek geçici sinyallerin reddedilmesi
• Bulunduğu ortamı sürekli örnekleyerek adaptif koruma
• Kirlenip algılama yapamaz duruma geldiğini anlayan kirlilik algoritması ve uyarısı
• Kolay temizlenebilir duman odası
• Harici ihbar lambası bağlayabilme
• Durum bildirimleri için kullanılan iki led
• 15s başlama zamanı
• Panel üzerinden üç ayrı hassasiyet ayarı
• TFA-0120 / TFA-0120A Universal Dedektör Tabanı ile uygundur.
Teknik Özellikler
Güç Girişi 18V(min) – 32V(max)
Ortalama (Sukunet) Akım Tüketimi 80uA (@32V)
Maximum Alarm Akımı 3mA (@32V)
Maximum Harici Cihaz Akımı 10mA (@32V) – (2K2 direnç limitli)
Alarm Seviyeleri (yaklaşık) H: 0.12, M: 0.15, L: 0.18 dB/m
Çalışma Sıcaklık Aralığı -10C ~ +55C (14F ~ 131F)
Nem 95% RH (en fazla)
Ebatlar (mm) Ø110, h42
Kullanılan Kablo Kesiti 0.8mm ² ~ 2.5mm ²
Ağırlık (taban dahil / taban hariç) 183 gr / 125 gr
Başlama Zamanı 15 sn
Bildirim Ledleri
Herhangi bir hata durumu (Kirlilik vs..)
Cihaz normal çalışma durumunda
(panel üzerinden kapatılabilir.)
Alarm durumunda
Terminaller
1 Numara EKSİ (-) besleme girişi
2 Numara EKSİ (-) besleme çıkışı, Paralel ihbar lambasının EKSİ (-) girişi
3 Numara Paralel ihbar lambasının ARTI (+) girişi
4 Numara ARTI (+) besleme girişi, ARTI (+) besleme çıkışı
5 Numara Toprak bağlantısı
Uyarı: Ürün sadece Teknim Akıllı Adresli Yangın Alarm panelleri ile çalışmaktadır.
Mavi Led Kırmızı Led
4s periyotla yanıp söner X
20s periyotla yanıp söner X
X Sürekli yanar
