KSL WM226T Installation Instructions

Комплектація
Комплектация

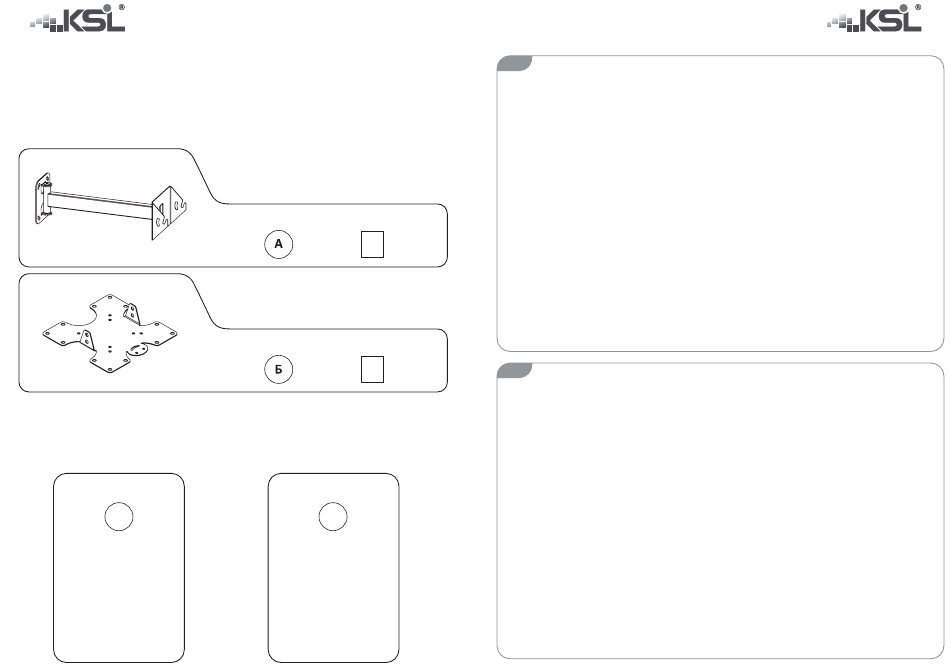

Деталі кронштейна
Details of the wall mount
Комплект кріплення
Set of fasteners
Для кріплення пластини А до стіни
For mounting the plate A to the wall
Позначення
Marking
C
Кількість
Quantity
Дюбель 10х50 4 шт.
Шуруп 6х50 4 шт.
Шайба М8 4 шт
Пласт. хомут 2 шт.
Dowel 10х50 4 pcs
Screw 6х50 4 pcs
Washer М8 4 pcs
Plastic clamp 2 pcs
Настінний кронштейн
Wall plate
Позначення Кількість
Marking Quantity
1
Кронштейн кріплення
Mounting bracket
Позначення Кількість
Marking Quantity
1
Для кріплення кронштейна B до панелі
For mounting the bracket B to the TV
Позначення
Marking
D
Кількість
Quantity
Винт М6х12 4 шт.
Винт М6х16 4 шт.
Винт М8х16 4 шт.
Ключ шестигран. 1 шт
Screw М6х12 4 pcs
Screw М6х16 4 pcs
Screw М8х16 4 pcs
Allen key 1 pcs
UKR
Настінний кронштейн з регульованим кутом нахилу та
поворотом для РК (LCD/LED) телевізорів і моніторів
KSL WM226T
Призначений для панелей з кріпильним блоком VESA 75×75,
100×100, 200×100 200×200 мм і максимальною вагою 25 кг.
Дякуємо за вибір продукції KSL!
Вся продукція KSL виробляється в Україні і на неї надається довічна гарантія!
Будь ласка, уважно ознайомтесь з даною інструкцією перед початком встановлення кронштейну!
Монтаж повинен проводитись у суворій відповідності до інструкції!
Інструкція з встановлення
Необхідний для встановлення інструмент:
– олівець (для розмітки місць свердління)
– рівень (для правильного горизонтального встановлення кронштейна)
– перфоратор і бур діаметром 10 і довжиною не менше 85 мм
– викрутка хрестова (для прикручування гвинтів до панелі)
– молоток (для забивання анкерів або дюбелів)
– ключ гайковий №10 (для закручування гвинтів або анкерів)
ENG
Wall mount with adjustable tilt
and turn for LCD (LCD / LED) TVs and monitors
KSL WM226T
Designed for TVs with the mounting unit VESA 75×75, 100×100,
200×100 200×200 mm and a maximum weight of 25 kg.
Thank you for choosing KSL! All KSL products are made in Ukraine. Please read these
instructions before installing the wall mount! Installation should be carried out in strict
accordance to the instructions!
Installation Instructions
Tools required for installation:
– Pencil (to mark the drilling locations)
– The level (for proper horizontal mounting bracket)
– Punch and drill diameter of 10 and a minimum length of 85 mm
– Phillips screwdriver (to tighten the screws to the panel)
– Hammer (for driving anchors or dowels)
– Wrench №10 (for tightening the screws or anchors)
