KSL WM225T Installation Instructions

Комплектація
Components
Деталі кронштейна

Details of the wall mount

Комплект кріплення

Set of fasteners

Для кріплення пластини А до стіни
For mounting the plate A to the wall
Позначення
Marking
C
Кількість
Quantity
Дюбель 10х50 4 шт.
Шуруп 6х50 4 шт.
Шайба М8 4 шт.
Dowel 10х50 4 pcs
Screw 6х50 4 pcs
Washer М8 4 pcs
Настінний кронштейн
Wall plate
Позначення Кількість
Marking Quantity
1
Кронштейн кріплення
Mounting bracket
Позначення Кількість
Marking Quantity
B 1
Для кріплення кронштейна B до панелі
For mounting the bracket B to the TV
Позначення
Marking
D
Кількість
Quantity
Винт М6х12 4 шт.
Винт М6х16 4 шт.
Винт М8х16 4 шт.
Ключ шестигран. 1 шт.
Screw М6х12 4 pcs
Screw М6х16 4 pcs
Screw М8х16 4 pcs
Allen key 1 pcs
UKR

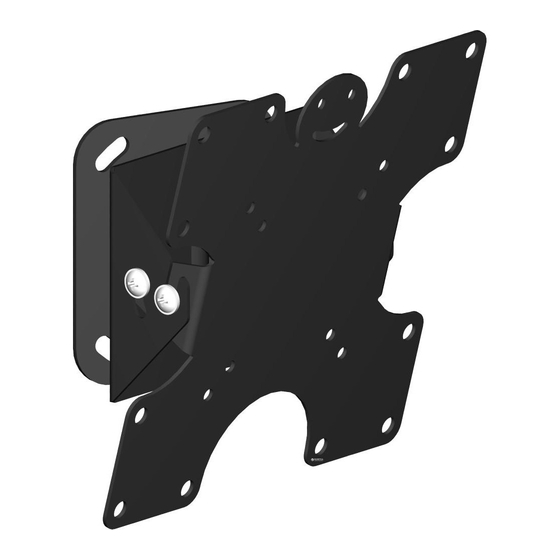

Настінний кронштейн з регульованим кутом
нахилу для РК (LCD/LED) телевізорів і моніторів
KSL WM225T
Призначений для панелей з кріпильним блоком VESA 75×75,
100×100, 200×100, 200×200 мм і максимальною вагою 25 кг.
Дякуємо за вибір продукції KSL!
Вся продукція KSL виробляється в Україні і на неї надається довічна гарантія!
Будь ласка, уважно ознайомтесь з даною інструкцією перед початком встановлення кронштейну!
Монтаж повинен проводитись у суворій відповідності до інструкції!
Інструкція з встановлення
Необхідний для встановлення інструмент:
– олівець (для розмітки місць свердління)
– рівень (для правильного горизонтального встановлення кронштейна)
– перфоратор і бур діаметром 10 і довжиною не менше 60 мм
– викрутка хрестова (для прикручування гвинтів до панелі)
– молоток (для забивання анкерів або дюбелів)
– ключ гайковий №10 (для закручування гвинтів або анкерів)
ENG

Wall mount with adjustable tilt

for LCD (LCD / LED) TVs and monitors
KSL WM225T
Designed for panel mounting unit with VESA 75×75,
100×100, 200×100 200×200 mm and a maximum weight of 25 kg.
Thank you for choosing KSL!
All KSL products are made in Ukraine and have the lifetime warranty!
Please read these instructions before installing the wall mount! Installation should be carried out in
strict accordance to the instructions!
Installation Instructions

Tools required for installation:

– Pencil (to mark the drilling locations)
– The level (for proper horizontal mounting bracket)
– Punch and drill diameter of 10 and a minimum length of 60 mm
– Phillips screwdriver (to tighten the screws to the panel)
– Hammer (for driving anchors or dowels)
– Wrench №10 (for tightening the screws or anchors)
