KSL WM449T Quick Installation Manual

Загальні вимоги безпеки
UA
• Компанія KSL рекомендує звернутись за допомогою по установці до спеціаліста.
• Будь ласка, уважно ознайомтесь з даною інструкцією перед початком встановлення кронштейну.
• Монтаж повинен проводитись у суворій відповідності до інструкції!
• Кронштейн призначений для встановлення у внутрішніх приміщеннях.
• Перш ніж монтувати кронштейн, переконайтеся у відсутності проходження на місці кріплення електричного кабелю, газопроводу, сантехнічних розводок і
інших комунікацій.
• Ніколи не встановлюйте частини, що мають дефекти.
• Кріплення, що входить в комплект, призначене для бетонних або цегельних стін, товщина штукатурки не повинна перевищувати 3 мм. Для інших видів стін
знадобиться інше кріплення.
• Переконайтесь, що стіна витримає вагу кронштейну разом з телевізором.
• В комплекті є маленькі деталі, які можуть бути небезпечними і викликати задушення. Тримайте такі деталі в недоступному для дітей місці.
• Використання техніки, вага якої перевищує максимально допустиму, може призвести до травматичних випадків.
General safety requirements
EN
• Please read these instructions carefully before installing the wall mount
• Manufacturer recommends contacting a specialist for installation assistance.
• Installation should be carried out in strict accordance to the instructions
• The wall mount is designed for installation indoors only
• Make sure there are no electrical cables, gas, plumbing or other pipes which you could damage during installation process
• Never install parts that have defects
• The dowels and screws for the walls are intended for use only with concrete or brick walls. Plaster's thickness, if present, should not exceed 3 mm. For other types
of walls you will need other types of dowels.
• Make sure that the wall can support the combined weight of the equipment and components
• This product contains small items that could be a choking hazard if swallowed. Keep these items away from children/
Общие требования безопасности
RU
• Компания KSL рекомендует обратиться за помощью по установке к специалисту.
• Внимательно ознакомьтесь с данной инструкцией перед началом установки кронштейна.
• Монтаж должен проводиться в строгом соответствии с инструкцией!
• Кронштейн предназначен для установки во внутренних помещениях.
• Прежде чем монтировать кронштейн, убедитесь в отсутствии прохождения на месте крепления электрического кабеля, газопровода, сантехнических разводок
и других коммуникаций.
• Никогда не устанавливайте части, имеющие дефекты.
• Крепеж, входящий в комплект, предназначенный для бетонных или кирпичных стен, толщина штукатурки не должна превышать 3 мм. Для других видов стен
понадобится другое крепление.
• Убедитесь, что стена выдержит вес кронштейна вместе с телевизором.
• В комплекте есть маленькие детали, которые могут быть опасными и вызвать удушье. Держите такие детали в недоступном для детей месте.
• Использование техники, вес которой превышает максимально допустимый, может привести к травматическим случаям.
Необхідний для встановлення інструмент: Tools required for installation:
– Pencil (to mark the drilling locations)
– олівець (для розмітки місць свердління)
– The level (to make sure the product is
– рівень (для правильного горизонтального
mounted horizontally)
встановлення кронштейна)
– перфоратор і бур діаметром 12 і довжиною не
– Hammer drill and the drill suited for
менше 80 мм concrete and brick walls (12 mm in
– викрутка хрестова (для прикручування гвинтів до diameter, at least 80 mm long)
панелі)
– Phillips screwdriver
– молоток (для забивання анкерів або дюбелів)
– Hammer
– Spanner size 13
– ключ гайковий №13 (для закручування гвинтів або
анкерів)
+38 044 225 29 07
info@ksl.ua
Manufacturer: LLC "KSL 16"
Address: Kyiv, 9 Sim'i Sosninykh St
Виробник: ТОВ "КСЛ 16"
Адреса: м. Київ, вул. Сім'ї Сосніних, 9
ksl.ua
Производитель: ООО "КСЛ 16"
Адрес: г. Киев, ул. Семьи Сосниных, 9
Виробник може змінювати комплектацію та характеристики виробу. Актуальну інформацію ви
можете знайти на сайті.
The manufacturer may change the components set and specification of the product. Relevant information
can be found on our website
Производитель может изменять комплектацию и характеристики изделия. Актуальную информацию
вы можете найти на сайте.
Необходимый для установки инструмент:
– карандаш (для разметки мест сверления)
– уровень (для правильной горизонтальной
установки кронштейна)
– перфоратор и бур диаметром 12 и длиной не
менее 80 мм
– отвертка крестовая (для прикручивания винтов к
панели)
– молоток (для забивания анкеров или дюбелей)
– ключ гаечный №13 (для закручивания винтов или
анкеров)

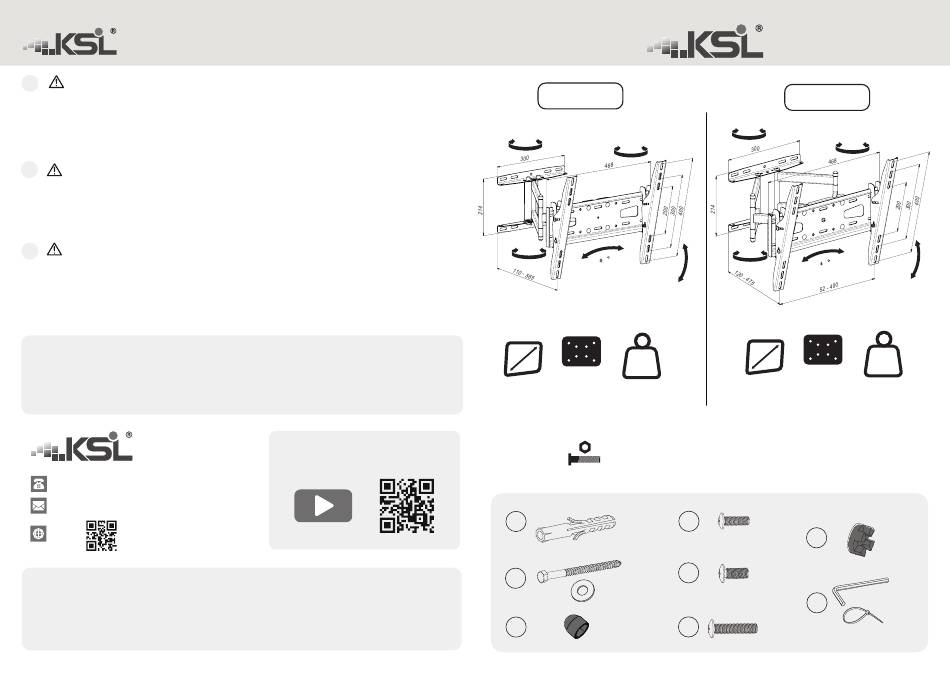

Як монтувати кронштейн
How to install TV wall mount
Как монтировать кронштейн
WM448Т
180°
180°
360°
5
+15°
40
VESA
32" - 65"
MIN 200×200
MAX 40 KG
MAX 400×400
Комплектація/Components/Комплектация
INCLUDED
12х80
х6
А
х6
8х80
B
х6
М8
C
х6
WM449Т
180°
180°
-5°
360°
5
VESA
32" - 65"
MIN 200×200
MAX 50 KG
MAX 400×400
М6х30
х4
D
G
М8х20
х4
E
H
М8х45
х4
F
-5°
+15°
50
х8
х1
х4
