KSL WM4P Manual

UA Загальні вимоги безпеки
• Компанія KSL рекомендує звернутись за допомогою по установці до спеціаліста.
• Будь ласка, уважно ознайомтесь з даною інструкцією перед початком встановлення кронштейну.
• Монтаж повинен проводитись у суворій відповідності до інструкції!
• Кронштейн призначений для встановлення у внутрішніх приміщеннях.
• Перш ніж монтувати кронштейн, переконайтеся у відсутності проходження на місці кріплення електричного кабелю, газопроводу, сантехнічних розводок і
інших комунікацій.
• Ніколи не встановлюйте частини, що мають дефекти.
• Кріплення, що входить в комплект, призначене для бетонних або цегельних стін, товщина штукатурки не повинна перевищувати 3 мм. Для інших видів стін
знадобиться інше кріплення.
• Переконайтесь, що стіна витримає вагу кронштейну разом з телевізором.
• В комплекті є маленькі деталі, які можуть бути небезпечними і викликати задушення. Тримайте такі деталі в недоступному для дітей місці.
• Використання техніки, вага якої перевищує максимально допустиму, може призвести до травматичних випадків.
EN

General safety requirements

• Please read these instructions carefully before installing the wall mount
• Manufacturer recommends contacting a specialist for installation assistance.
• Installation should be carried out in strict accordance to the instructions
• The wall mount is designed for installation indoors only
• Make sure there are no electrical cables, gas, plumbing or other pipes which you could damage during installation process
• Never install parts that have defects
• The dowels and screws for the walls are intended for use only with concrete or brick walls. Plaster's thickness, if present, should not exceed 3 mm. For other types
of walls you will need other types of dowels.
• Make sure that the wall can support the combined weight of the equipment and components
• This product contains small items that could be a choking hazard if swallowed. Keep these items away from children/
Общие требования безопасности
RU
• Компания KSL рекомендует обратиться за помощью по установке к специалисту.
• Внимательно ознакомьтесь с данной инструкцией перед началом установки кронштейна.
• Монтаж должен проводиться в строгом соответствии с инструкцией!
• Кронштейн предназначен для установки во внутренних помещениях.
• Прежде чем монтировать кронштейн, убедитесь в отсутствии следования на месте крепления электрического кабеля, газопровода, сантехнических разводок
и других коммуникаций.
• Никогда не устанавливайте части, имеющие дефекты.
• Крепеж, входящий в комплект, предназначенный для бетонных или кирпичных стен, толщина штукатурки не должна превышать 3 мм. Для других видов стен
понадобится другое крепление.
• Убедитесь, что стена выдержит вес кронштейна вместе с телевизором.
• В комплекте есть маленькие детали, которые могут быть опасными и вызвать удушение. Держите такие детали в недоступном для детей месте.
• Использование техники, вес которой превышает максимально допустимую, может привести к травматическим случаев.

Tools required for installation:

Необхідний для встановлення інструмент:
– олівець (для розмітки місць свердління) – Pencil (to mark the drilling locations)
– The level (to make sure the product is
– рівень (для правильного горизонтального
mounted horizontally)
встановлення кронштейна)
– Hammer drill and the drill suited for
– перфоратор і бур діаметром 12 і довжиною не
concrete and brick walls (12 mm in
менше 80 мм
diameter, at least 80 mm long)
– викрутка хрестова (для прикручування гвинтів до
панелі) – Phillips screwdriver
– молоток (для забивання анкерів або дюбелів) – Hammer
– ключ гайковий №13 (для закручування гвинтів або – Spanner size 13
анкерів)
+38 044 225 29 07
info@ksl.ua
Manufacturer: LLC "KSL 16"
Address: Kyiv, 9 Sim'i Sosninykh St
Виробник: ТОВ "КСЛ 16"
Адреса: м. Київ, вул. Сім'ї Сосніних, 9
ksl.ua
Производитель: ООО "КСЛ 16"
Адрес: г. Киев, ул. Семьи Сосниных, 9
Виробник може змінювати комплектацію та характеристики виробу.
The manufacturer may change the components set and specification of the product.
Производитель может изменять комплектацию и характеристики изделия.
Необходимый для установки инструмент:
– карандаш (для разметки мест сверления
– уровень (для правильного горизонтальной
установки кронштейна)
– перфоратор и бур диаметром 12 и длиной не
менее 80 мм
– отвертка крестовая (для прикручивания винтов к
панели)
– молоток (для забивания анкеров или дюбелей)
– ключ гаечный №13 (для закручивания винтов или
анкеров)

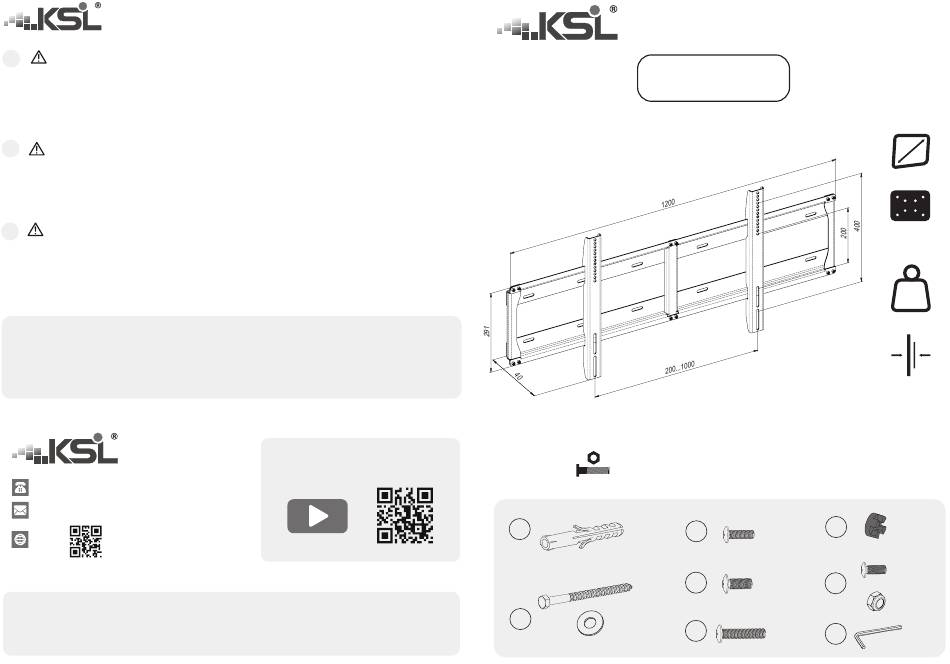

Як монтувати кронштейн

How to install TV wall mount

Как монтировать кронштейн
WM4P
Комплектація/Components/Комплектация
INCLUDED
12х80
х8
А
C
х8
D
8х80
B
х8
М8
E
> 50"
VESA
MIN 200×200
MAX 1000×400
100
MAX 100 KG
40 MM
М6х30
х4
F
М6х12
х12
М8х20
х4
G
М6
х12
М8х45
х4
H
х8
х1
