  • Page 1 BEDIENUNGSANLEITUNG USER’S MANUAL DIGITAL CLASS D MONO AMPLIFIER PLUTO I...
  • Page 2 DEUTSCH SICHERHEITSHINWEISE DAS VON IHNEN ERWORBENE GERÄT IST NUR FÜR DEN BETRIEB AN EINEM 12-V-BORDNETZ EINES FAHRZEUGS AUSGELEGT. Andernfalls besteht Feuergefahr, die Gefahr eines elektrischen Schlages oder anderer Verletzungen. BITTE KEINE BEDIENUNG DES SOUNDSYSTEMS AUSFÜHREN, WELCHE VOM SICHEREN LENKEN DES FAHRZEUGS ABLENKEN KÖNNTE. Führen Sie keine Bedienungen aus, die Ihre Aufmerksamkeit län- gere Zeit in Anspruch nehmen.
  • Page 3 DEUTSCH BEIM BOHREN VON LÖCHERN, BESTEHENDE KOMPONENTEN, LEITUNGEN UND KABEL DES FAHR- ZEUGS NICHT BESCHÄDIGEN. Wenn Sie bei der Installation Löcher in das Fahrzeugchassis bohren, achten Sie unbedingt darauf die Kraftstoffleitungen, den Benzintank, elektrische Kabel und andere Leitungen nicht zu beschädigen, zu berühren oder zu blockieren.

  • Page 4: Technische Daten

    DEUTSCH TECHNISCHE DATEN Modellbezeichnung PLUTO I Kanäle Schaltung Digital Class D AUSGANGSLEISTUNG RMS @ 14,4 V Watt @ 4 Ohm 1 x 225 Watt @ 2 Ohm 1 x 375 Lautsprecherimpedanz 2 - 8 Ohm Frequenzgang –3dB 15 - 250 Hz Dämpfungsfaktor...

  • Page 5: Mechanische Installation

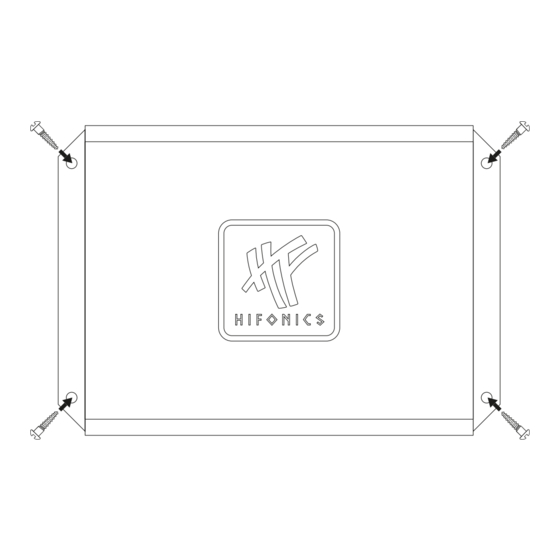

    DEUTSCH MECHANISCHE INSTALLATION • Achten Sie bei der Installation darauf, dass keine serienmäßig im KFZ vorhandenen Teile wie z.B. Kabel, Bordcomputer, Sicherheitsgurte, Tank oder ähnliche Teile beschädigt bzw.entfernt werden. • Vergewissern Sie sich, dass der Verstärker am Montageort genügend Kühlung erhält. Montieren Sie das Gerät nicht in zu kleine abgeschlossene Gehäuse ohne Luftzirkulation oder in der Nähe von wärmeabstrah- lenden Teilen oder elektronischen Steuerungen des Fahrzeugs.

  • Page 6: Elektrische Anschlüsse

    DEUTSCH ELEKTRISCHE ANSCHLÜSSE VOR DEM ANSCHLIESSEN Für den fachgerechten Anschluss des Soundsystems sind geeignete Kabelsets im Fachhandel erhältlich. Ach- ten Sie beim Kauf auf einen ausreichenden Kabelquerschnitt (siehe Tabelle auf der nächsten Seite) und den passenden Sicherungswert der Kabel. Säubern und entfernen Sie vorhandene Rost- und Oxidationsstellen an allen Kontaktpunkten der Batterie und an den Massepunkten.
  • Page 7 DEUTSCH +12V Verbinden Sie den 12 Volt Anschluss des Verstärkers mit dem 12 Volt Pluspol der Fahrzeugbatterie mit dem dafür vorgesehen Kabel (siehe dazu die Tabelle und die Empfehlungen unten). GERÄTESICHERUNG Steckplatz für die Gerätesicherung (30 A). ZUSÄTZLICHE KABELSICHERUNG (NICHT IM LIEFERUMFANG ENTHALTEN) Installieren Sie eine zusätzliche Sicherung für das Stromkabel in der Nähe der Batterie.
  • Page 8 DEUTSCH FUNKTIONSBESCHREIBUNG 10 11 14 13 LINE INPUT Die LINE INPUT Cinch-Eingänge zur Ansteuerung mittels Cinch-Audiokabel mit dem Steuergerät ver- binden. HIGH LEVEL INPUT Falls Ihr Steuergerät keine Cinch-Vorverstärker-Ausgänge besitzt, können Sie die Hochpegeleingän- ge (HIGH LEVEL INPUT) als Signaleingang verwenden. Schließen Sie dazu die Lautsprecherkabel des Steuergeräts an den beiliegenden Kabelstecker an.
  • Page 9 DEUTSCH ANWENDUNGSBEISPIEL A Belegung Steuergerät Verstärker Cinch Cinch Ausgänge Eingänge RL/SUB OUT RR/SUB OUT 2 - 8 Ω ANWENDUNGSBEISPIEL B Belegung Steuergerät Verstärker Lautsprecher- Hochpegel- ausgänge eingänge 2 - 8 Ω...

  • Page 10: Fehlerbehebung

    DEUTSCH FEHLERBEHEBUNG ACHTUNG Sämtliche Hinweise dieser Fehlerbehebung beziehen sich auf das gesamte Soundsystem und deren Einzelkomponenten. Unter Umständen entspricht die Ausstattung Ihres Geräts nicht den in den Hinweisen beschriebenen Funktionen. Überspringen Sie dann diesen Punkt und machen mit dem nächsten weiter. KEINE FUNKTION / DIE POWER LED LEUCHTET NICHT Überprüfen Sie zuerst die Sicherung des verlegten Stromkabels an der Fahrzeugbatterie Die Sicherung ist defekt...
  • Page 11 DEUTSCH DIE POWER LED LEUCHTET, ABER ES KOMMT KEIN TON AUS DEN LAUTSPRECHERN Überprüfen Sie folgende Schritte: Niederpegelmodus: Sind die RCA/Cinchkabel am Radio/Steuergerät und am Verstärker korrekt angeschlossen? • Die RCA/Cinchkabel sind korrekt angeschlossen. Es könnte ein RCA/Cinchkabel defekt sein. Überprüfen Sie die Funktion der RCA/Cinchkabel an einem anderen Audiogerät.
  • Page 12 DEUTSCH FEHLERBEHEBUNG VERZERRUNGEN ODER ZISCHGERÄUSCHE SIND AUS DEN LAUTSPRECHERN ZU HÖREN Überprüfen Sie folgende Schritte: Ist ein Eingangspegelregler am Verstärker zu hoch eingestellt? Drehen Sie den Regler langsam zurück, bis ein sauberes Audiosignal zu hören. Ist der Bass Boost (Bassanhebung) am Verstärker zu hoch eingestellt? Drehen Sie den Regler langsam zurück, bis ein sauberes Audiosignal zu hören.
  • Page 13 DEUTSCH VERSTÄRKER AKTIVIERT DIE SCHUTZSCHALTUNG / DIE PROTECT LED LEUCHTET Überprüfen Sie folgende Schritte: Kurzschluss an den Lautsprecherkabeln • Klemmen Sie zunächst alle Lautsprecherkabel am Verstärker ab. Überprüfen Sie mit einem Multime- ter die ohmsche Impedanz jedes Lautsprechers, indem sie zwischen dessen Plus- und Minusleitung messen.

  • Page 14: Safety Instructions

    ENGLISH SAFETY INSTRUCTIONS THE PURCHASED DEVICE IS ONLY SUITABLE FOR AN OPERATION WITH A 12V ON-BOARD ELECTRI- CAL SYSTEM OF A VEHICLE. Otherwise fire hazard, risk of injury and electric shock consists. PLEASE DO NOT MAKE ANY OPERATION OF THE SOUND SYSTEM, WHICH DISTRACT YOU FROM A SAFE DRIVING.
  • Page 15 ENGLISH MOUNT THE DEVICE AND OTHER COMPONENTS OF THE SOUND SYSTEM SUFFICIENTLY. Otherwise the device and components may get loose and act as dangerous objects, which could cause serious harm and damages in the passenger room. ENSURE NOT TO DAMAGE COMPONENTS, WIRES AND CABLES OF THE VEHICLE WHEN YOU DRILL THE MOUNTING HOLES.

  • Page 16: Technical Specifications

    ENGLISH TECHNICAL SPECIFICATIONS Model PLUTO I Channels Circuit Digital Class D OUTPUT POWER RMS @ 14.4 V Watts @ 4 Ohms 1 x 225 Watts @ 2 Ohms 1 x 375 Loudspeaker Impedance 2 - 8 Ohms Frequency Range –3dB...

  • Page 17: Mechanical Installation

    ENGLISH MECHANICAL INSTALLATION • Avoid any damages on the components of the vehicle like air bags, cables, board computer, seat belts, gas tank or the like. • Ensure that the chosen location provides a sufficient air circulation for the amplifier. Do not mount the device into small sealed spaces without air circulation or near by heat dispersing parts or electrical parts of the vehicle.

  • Page 18: Electrical Interconnection

    ENGLISH ELECTRICAL INTERCONNECTION BEFORE CONNECTING For the professional installation of a sound system, car audio retail stores offers appropriate wiring kits. Ensure a sufficient profile section (refer to the table on the next page) and a suitable fuse rating and the conductivity of the cables when you purchase your wiring kit.
  • Page 19 ENGLISH FUSE Slot for the device fuse (30 A). ADDITIONAL CABLE FUSE (NOT INCLUDED) Install an extra fuse (not included) for the +12V power cable near the battery to secure the power cable. The distance between the fuse and the battery should not exceed 30 cm. The fuse size must be adapted to the cable cross-section of the installed power cable (see table below).

  • Page 20: Description Of Operation

    ENGLISH DESCRIPTION OF OPERATION 10 11 14 13 LINE INPUT Connect the LINE INPUT RCA jacks with the head unit by using appropriate audio signal cables. HIGH LEVEL INPUT If your head unit does not have RCA preamp outputs, you can use the HIGH LEVEL INPUT. To do this, simply connect the loudspeaker cables of the head unit to the included cable harness.
  • Page 21 ENGLISH APPLICATION EXAMPLE A Assignment Head Unit Amplifier Outputs Inputs RL/SUB OUT RR/SUB OUT 2 - 8 Ω APPLICATION EXAMPLE B Assignment Head Unit Amplifier Speaker High Level Outputs Inputs 2 - 8 Ω...

  • Page 22: Troubleshooting

    ENGLISH TROUBLE SHOOTING CAUTION All instructions in this trouble shooting refer to the entire sound system and its individual compo- nents. The features of your device may not match the functions described in the notes. Then skip this point and move on to the next one. NO FUNCTION / THE POWER LED IS NOT ILLUMINATED First check the fuse of the routed power cable on the vehicle battery The fuse is defective...
  • Page 23 ENGLISH THE POWER LED IS ON, BUT NO SOUND COMES FROM THE SPEAKERS Check the following steps: Low level mode: Are the RCA cables on the head unit and on the amplifier correctly connected? • The RCA cables are correctly connected. Then an RCA cables could be defective.
  • Page 24 ENGLISH TROUBLE SHOOTING DISTORTION OR HISSING NOISE CAN BE HEARD FROM THE SPEAKERS Check the following steps: Is a input level controller on the amplifier set too high? Slowly turn the controller back until you hear a clean audio signal. Is the Bass Boost controller on the amplifier set too high? Slowly turn the controller back until you hear a clean audio signal.
  • Page 25 ENGLISH AMPLIFIER ACTIVATES THE PROTECTIVE CIRCUIT / THE PROTECT LED LIGHTS UP Check the following steps: Short circuit on the speaker cables • First disconnect all speaker cables from the amplifier. Use a multimeter to check the ohmic impedance of each loudspeaker by measuring between its plus and minus lines. With standard loudspeakers the value fluctuates between 3 and 5 ohms.
  • Page 28 Audio Design GmbH Am Breilingsweg 3 · D-76709 Kronau/Germany Tel. +49 7253 - 9465-0 · Fax +49 7253 - 946510 www.audiodesign.de - www.hifonics.de © Audio Design GmbH, All Rights Reserved...
