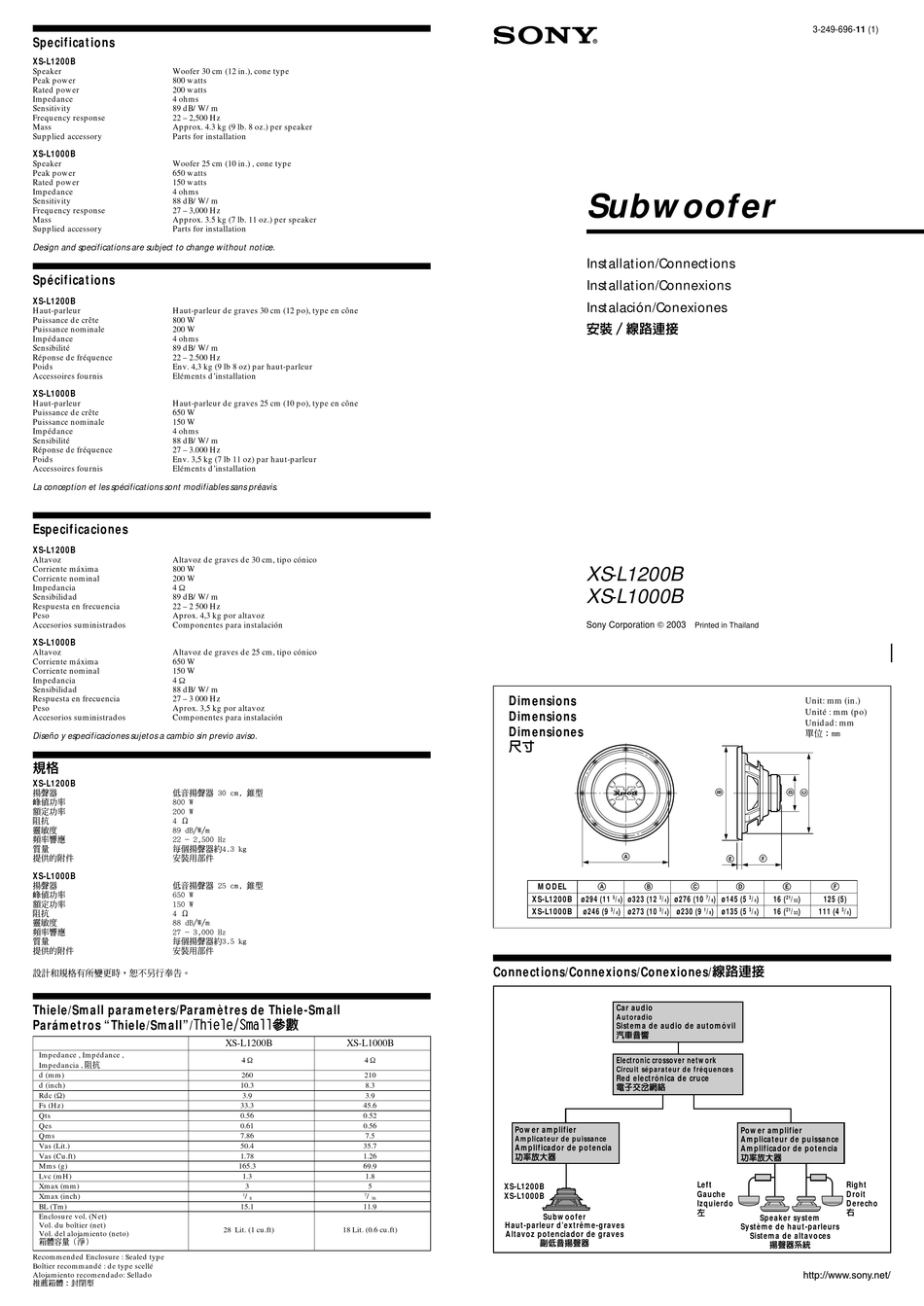

Sony XS-L1000B Installation/Connections

Specifications

XS-L1200B
Speaker Woofer 30 cm (12 in.), cone type
Peak power 800 watts
Rated power 200 watts
Impedance 4 ohms
Sensitivity 89 dB/W/m
Frequency response 22 – 2,500 Hz
Mass Approx. 4.3 kg (9 lb. 8 oz.) per speaker
Supplied accessory Parts for installation
XS-L1000B
Speaker Woofer 25 cm (10 in.) , cone type
Peak power 650 watts
Rated power 150 watts
Impedance 4 ohms
Sensitivity 88 dB/W/m
Frequency response 27 – 3,000 Hz
Mass Approx. 3.5 kg (7 lb. 11 oz.) per speaker
Supplied accessory Parts for installation
Design and specifications are subject to change without notice.
Spécifications
XS-L1200B
Haut-parleur Haut-parleur de graves 30 cm (12 po), type en cône
Puissance de crête 800 W
Puissance nominale 200 W
Impédance 4 ohms
Sensibilité 89 dB/W/m
Réponse de fréquence 22 – 2.500 Hz
Poids Env. 4,3 kg (9 lb 8 oz) par haut-parleur
Accessoires fournis Eléments d'installation
XS-L1000B
Haut-parleur Haut-parleur de graves 25 cm (10 po), type en cône
Puissance de crête 650 W
Puissance nominale 150 W
Impédance 4 ohms
Sensibilité 88 dB/W/m
Réponse de fréquence 27 – 3.000 Hz
Poids Env. 3,5 kg (7 lb 11 oz) par haut-parleur
Accessoires fournis Eléments d'installation
La conception et les spécifications sont modifiables sans préavis.
Especificaciones
XS-L1200B
Altavoz Altavoz de graves de 30 cm, tipo cónico
Corriente máxima 800 W
Corriente nominal 200 W
Impedancia 4 Ω
Sensibilidad 89 dB/W/m
Respuesta en frecuencia 22 – 2 500 Hz
Peso Aprox. 4,3 kg por altavoz
Accesorios suministrados Componentes para instalación
XS-L1000B
Altavoz Altavoz de graves de 25 cm, tipo cónico
Corriente máxima 650 W
Corriente nominal 150 W
Impedancia 4 Ω
Sensibilidad 88 dB/W/m
Respuesta en frecuencia 27 – 3 000 Hz
Peso Aprox. 3,5 kg por altavoz
Accesorios suministrados Componentes para instalación
Diseño y especificaciones sujetos a cambio sin previo aviso.
規格
XS-L1200B
揚聲器 低音揚聲器 30 cm, 錐型
峰值功率 800 W
額定功率 200 W
阻抗 4 Ω
靈敏度 89 dB/W/m
頻率響應 22 - 2,500 Hz
質量 每個揚聲器約4.3 kg
提供的附件 安裝用部件
XS-L1000B
揚聲器 低音揚聲器 25 cm, 錐型
峰值功率 650 W
額定功率 150 W
阻抗 4 Ω
靈敏度 88 dB/W/m
頻率響應 27 - 3,000 Hz
質量 每個揚聲器約3.5 kg
提供的附件 安裝用部件
設計和規格有所變更時，恕不另行奉告。
Thiele/Small parameters/Paramètres de Thiele-Small
Parámetros "Thiele/Small"/Thiele/Small參數
Impedance , Impédance ,
Impedancia , 阻抗
d (mm)
d (inch)
Rdc (Ω)
Fs (Hz)
Qts
Qes
Qms
Vas (Lit.)
Vas (Cu.ft)
Mms (g)
Lvc (mH)
Xmax (mm)
Xmax (inch)
BL (Tm)
Enclosure vol. (Net)
Vol. du boîtier (net)
Vol. del alojamiento (neto)
箱體容量（淨）
Recommended Enclosure : Sealed type
Boîtier recommandé : de type scellé
Alojamiento recomendado: Sellado
推薦箱體：封閉型
XS-L1200B XS-L1000B
4 Ω 4 Ω
260 210
10.3 8.3
3.9 3.9
33.3 45.6
0.56 0.52
0.61 0.56
7.86 7.5
50.4 35.7
1.78 1.26
165.3 69.9
1.3 1.8
3 5
1 / 7 /
8 36
15.1 11.9
28 Lit. (1 cu.ft) 18 Lit. (0.6 cu.ft)
Subwoofer
Installation/Connections
Installation/Connexions
Instalación/Conexiones
安裝／線路連接
XS-L1200B
XS-L1000B
Sony Corporation  2003
Dimensions
Dimensions
Dimensiones
尺寸
A
MODEL
A B
XS-L1200B ø294 (11 5 / ) ø323 (12 3 / ) ø276 (10
8 4
XS-L1000B ø246 (9 3 / ) ø273 (10 3 / ) ø230 (9
4 4
Connections/Connexions/Conexiones/線路連接
Car audio
Autoradio
Sistema de audio de automóvil
汽車音響
Electronic crossover network
Circuit séparateur de fréquences
Red electrónica de cruce
電子交岔網絡
Power amplifier
Amplicateur de puissance
Amplificador de potencia
功率放大器
XS-L1200B
XS-L1000B
Subwoofer
Haut-parleur d'extrême-graves
Altavoz potenciador de graves
副低音揚聲器
3-249-696-11 (1)
Printed in Thailand
Unit: mm (in.)
Unité : mm (po)
Unidad: mm
單位：mm
E F
C D E F
7 / ) ø145 (5 3 / ) 16 ( 21 / ) 125 (5)
8 4 32
1 / ) ø135 (5 3 / ) 16 ( 21 / ) 111 (4 3 / )
8 8 32 8
Power amplifier
Amplicateur de puissance
Amplificador de potencia
功率放大器
Left Right
Gauche Droit
Izquierdo Derecho
左 右
Speaker system
Système de haut-parleurs
Sistema de altavoces
揚聲器系統
