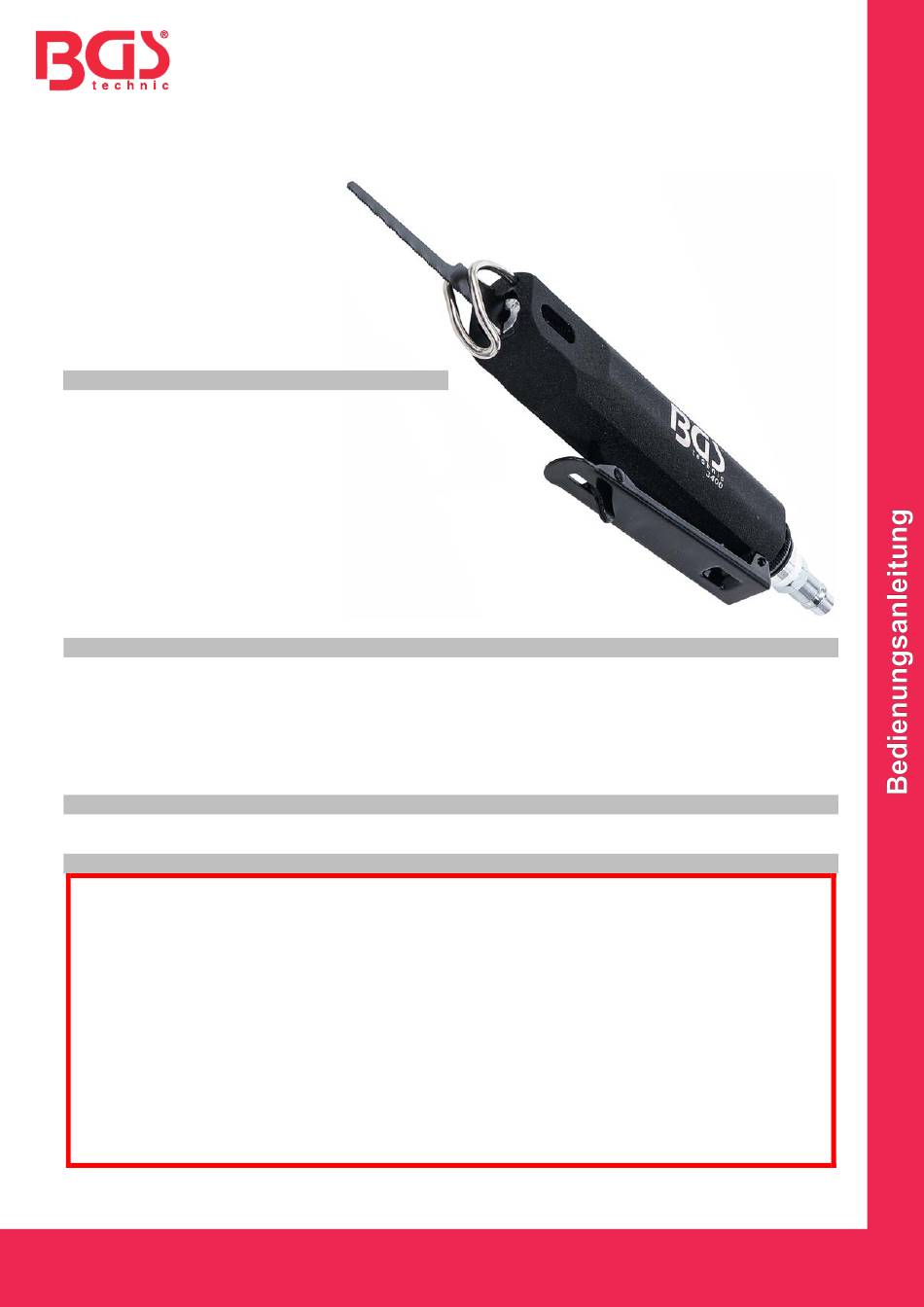

TECHNISCHE DATEN
Hübe pro Minute: 9000
Hub: 10 mm
Druckluftanschluss: 1/4"
Arbeitsdruck: 6.2 bar (90 psi)
Luftverbrauch: 48.2 l/min (1.7 cfm)
Schalldruckpegel (LpA): 77 dB (A)
Schallleistungspegel (LwA): 84 dB (A)
Vibrationspegel (ahd): 3.0 m/s²
Vibrationspegel (K): 1.5 m/s²
Empfohlener Schlauch: 10 mm (3/8")
Länge: 182 mm
Gewicht: 0.5 kg
ACHTUNG
Lesen Sie die Bedienungsanleitung und die enthaltenen Sicherheitshinweise aufmerksam durch,
bevor Sie das Produkt verwenden. Benutzen Sie das Produkt korrekt, mit Vorsicht und nur dem
Verwendungszweck entsprechend. Nichtbeachtung der Sicherheitshinweise kann zu Schäden,
Verletzungen und Erlöschen der Gewährleistung führen. Bewahren Sie diese Anleitungen für
späteres Nachlesen an einem sicheren und trockenen Ort auf. Legen Sie die Bedienungsanleitung
bei, wenn Sie das Produkt an Dritte weitergeben.
VERWENDUNGSZWECK
Dieses Produkt dient zum Trennen und Aussägen von Blechen und anderen Materialien.
SICHERHEITSHINWEISE
Beim Einsatz von Druckluftwerkzeugen, sollten immer grundlegenden Vorsichtsmaßnahmen
sichergestellt sein, um die Gefahr von Personen- und Sachschäden zu reduzieren.
• Halten Sie Kinder und unbefugte Personen vom Arbeitsbereich fern.
• Lassen Sie Kinder nicht mit dem Werkzeug oder dessen Verpackung spielen.
• Stellen Sie sicher, dass der Arbeitsbereich ausreichend beleuchtet ist.
• Halten Sie den Arbeitsbereich sauber, aufgeräumt, trocken und frei von anderen Materialien.
• Lassen Sie keine ungeschulten Personen mit diesem Werkzeugsatz arbeiten.
• Stellen Sie sicher, dass der Auslöser sich in der Position OFF befindet, wenn es mit dem
Druckluftsystem verbunden wird.
• Nehmen Sie keine Änderungen am Werkzeug vor.
• Verwenden Sie ausschließlich Zubehör, das für den Einsatz mit Druckluft-Werkzeugen
ausgelegt ist.
• Trennen Sie das Werkzeug von der Druckluftversorgung, bevor Sie Zubehör installieren und
Wartungen durchführen oder das Gerät nicht in Gebrauch ist.
BGS technic KG
Bandwirkerstr. 3
42929 Wermelskirchen

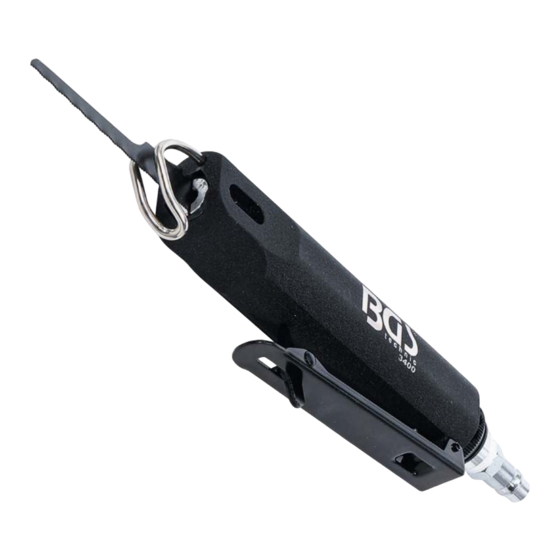

Druckluft-Karosserie-Stichsäge
ID
Tel.: 02196 720480
Fax.: 02196 7204820
mail@bgs-technic.de
Art. 3400
www.bgstechnic.com
© BGS technic KG, Vervielfältigung und Weiterverwendung verboten
