ELECTRIC

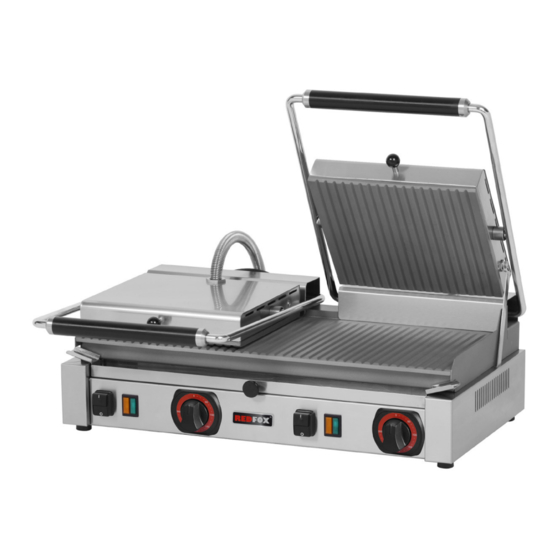

CONTACT GRILL
INS TR UC T ION FO R INS TA L LATI O N A ND US E
DI E GE BR AU CH S U ND INSTA LLATI O N S ANW E I S UNG
NOT IC E D 'INS TA L L ATI O N E T D'E M P L O I
I NS TR UC T IE V OOR INSTA LLATI E E N GE BR UI K
N ÁV OD K OBS L UZE A I NS TA L A CI
IN ST R UK CJE M ONTAŻU I O BS ŁUG I
UP U TS T V O Z A INSTA LA CI J U I U PO TRE BU
PD 2020 L/R/M, PD 2020 LB/RB/MB, PD 2020 LSL/LSP/RSP/MSL/MSP,
PM 2015 L/R/LL, PM 2015 LB/RB, PS 2010 L/R, PS 2010 LB/RB
1 0 1 5 - 2 2
www.rmgastro.com
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Redfox PD 2020 L
Summary of Contents for Redfox PD 2020 L
- Page 1 IN ST R UK CJE M ONTAŻU I O BS ŁUG I UP U TS T V O Z A INSTA LA CI J U I U PO TRE BU PD 2020 L/R/M, PD 2020 LB/RB/MB, PD 2020 LSL/LSP/RSP/MSL/MSP, PM 2015 L/R/LL, PM 2015 LB/RB, PS 2010 L/R, PS 2010 LB/RB 1 0 1 5 - 2 2 www.rmgastro.com...
-
Page 2: Table Of Contents
CONTENT Declaration of a standards conformity Instruction for use Cleaning and maintenance INHALT Die Normenübereinstimmungsdeklaration Gebrauchsanweisung Die Reinigung und instandshaltung CONTENU Déclaration de conformité Mode d‘emploi Nettoyage et entretien INHOUD De verklaring van overeenstemming met de normen Gebruiksaanwijzing Reiniging en onderhoud OBSAH Prohlášení... -
Page 3: Declaration Of A Standards Conformity
DECLARATION OF A STANDARDS CONFORMITY The producer confi rms that the devices agree with 2014/30/EU, 2014/35/EU standards, rule nr. 117/2016 sb., 118/2016 sb. and with relevant goverment orders. Instalation must be done with respect to valid standards. Attention, the producer refuses any responsibility in case of direct or indirect damages which are caused due to wrong instalation, incorrect intervention or modifi... - Page 4 TECHNICAL INSTRUCTIONS FOR INSTALATION AND REGULATION Important: The manufacturer does not provide warranty for defects caused by improper use, failure to instructions contained in the attached instructions for use and mistreatment of the appliances. Installation, adjustment and repair of appliances for kitchens, as well as their removal because of possible damage to the gas can be carried out only under a maintenance contract, this contract may be signed with an authorized dealer, and must be complied with regulations and technical standards and regulations regarding the installation, power supply, gas connection and health &...
- Page 5 SAFETY MEASURES FROM STANDPOINT FIRE PROTECTION ACCORDING TO EN 061008 ČL. 21 • only adults can operate the device • device must be safely used in common surroundings according to EN 332000-4-462; EN 332000-4-42. You must switch the gas device off under the circumstances leading: to the danger of the temporary rise of the combustion gas or steam or during works when there is a big possibilityof rise ot the temporary fi...
-
Page 6: Instruction For Use
INSTRUCTION FOR USE Switch on by main switch (A), turn the knob (D) and adjust required performance. Pilot lamps (B) and (C) will light. Pilot lamp (B) indicates operation of the device and pilot lamp (C) lights when the heating spirals are on. Pilot lamp (C) goes out when the device reaches adjusted temperature. Switch the device off by turning the knob (A) into position „0“... -
Page 7: Cleaning And Maintenance
CLEANING AND MAINTENANCE ATTENTION! The device cannot be cleaned by direct or pressure water. Clean it daily. Daily maintenance keeps longer useful life and effi ciency of the device. Before cleaning make sure to have disconnected the device from electricity. Always switch off the main feeder to the device. Stainless parts wash with moist cleaning cloth and non abrasive detergent than dry it by the cloth. -
Page 8: Die Normenübereinstimmungsdeklaration
DIE NORMENÜBEREINSTIMMUNGSDEKLARATION Der Produzent erklärt, daß die Geräte in einer Übereinstimmung mit den Vorschriften der 2014/35/EU, 2014/30/ EU dem Gesetz Nr. 118/2016 sb., 117/2016 sb. der Sammlung und zugehörigen Regierungsverordnungen stehen. Die Installation muss mit der Absicht auf geltende Normen durchgeführt werden. Vorsicht, im Falle einer direkten oder indirekten Beschädigung, die sich auf falsche Installation, unrichtigen Eingriff oder Anpassungen, ungenügende Instandshaltung, unrichtige Verwendung beziehen, und welche eventuell durch andere Ursachen, als in Punkten der Verkaufsbedingungen angeführt ist, so verzichtet der Importeur auf... - Page 9 DIE PLATZIERUNG Es ist unbedingt notwendig, zu der Regulation der Gerätetätigkeit, daß das Milieu - der Küche -, wo das Gerät installiert wird, sehr gut belüftbar ist (im Hinblick darauf: sei der Techniker sich mit geltenden Normen (EN) richtet). Wenn die Einrichtung so plaziert wird, daß sie im Mobiliarwandkontakt stehen wird, so müssen diese einer Temperatur von 90°C wiederstehen.
- Page 10 DIE SICHERHEITSVORRICHTUNGEN AUS DER SICHT DES FEUERSCHUTZES LAUT EN. 061008 ČL. 21 Die Einrichtungsbedienung dürfen nur Erwachsene ausführen • Das Gerät darf sicher in gewöhnlicher Umgebung laut EN 332000-4-482; EN 332000-4-42 verwendet werden. • Es ist notwendig das Gerät so platzieren, daß es auf einer unbrennbaren Grundlage steht oder hängt. •...
-
Page 12: Die Reinigung Und Instandshaltung
INSTANDSHALTUNG Es ist empfohlen mindestens einmal pro Jahr das Gerät durch einen fachlichen Servicedienst warten zu lassen. Alle Eingriffe in das Gerät darf nur eine qualifi zierte Person durchführen, die zu solchen Handlungen eine Befugnis besitzt. !!! Nach jedem Reinigungsausrüstung nötig ist, die Oberfl äche der Arbeitsplatte mit Pfl anzenöl!!! Bemerkunge und Empfehlunge Benützen Sie das Gerär nur unter ständigen Aufsicht. -
Page 13: Déclaration De Conformité
DÉCLARATION DE CONFORMITÉ 2014/30/EU, 2014/35/EU Le fabricant certifi e la conformité des appareils aux normes à la loi n° 117/2016 sb., 17/2003 sb. et aux décrets applicables. L‘installation doit être effectuée dans le respect des normes en vigueur. Attention: le fabricant décline toute responsabilité en cas de dommages, directs ou indirects, causés par une mauvaise installation, par une utilisation, des interventions ou des modifi... - Page 14 LA LOCATION Le local dans lequel l‘appareil est installé doit être bien ventilé. Si l’appareil doit toucher le parois , celui-ci doit résister à la chaleur de 90°C au minimum. L’installation, le réglage et la mise en marche doivent être effectués par une personne qualifi...
- Page 15 MÉSURES DE SÉCURITÉ POUR LA PROTECTION CONTRE INCENDIE SELON EN 06 1008 ARTICLE 21: - l’apparel ne peut être utilisé que par des personnes majeures - l’appareil peut être utilisé dans un espace ordinaire selon EN 332000-4-482; 332000-4-42 - l’appareil doit être placé ou suspendu d’une manière stable sur une surface ininfl ammable Il est interdit de placer sur l’appareil ou dans la distance inférieure à...
-
Page 17: Nettoyage Et Entretien
NETTOYAGE ET ENTRETIEN ATTENTION! Le nettoyage au jet d’eau ou sous pression n’est pas autorisé. Nettoyer l’appareillage tous les jour. Le nettoyage quotidien prolonge la durée de service et l’effi cacité d’appareillage. Avant d’effectuer toute entretien, il faut débrancher l’appareil du réseau électrique. Les parties en inox doivent être nettoyées avec un chiffon humide, à... -
Page 18: De Verklaring Van Overeenstemming Met De Normen
DE VERKLARING VAN OVEREENSTEMMING MET DE NORMEN De fabrikant verklaart dat de apparaten voldoen aan de basiseisen van de richtlijn 2014/30/EU (verordening van de regering nr. 117/2016 Coll.) en de eisen van de richtlijn 2014/35/EU (verordening van de regering nr. 118/2016 Coll.). - Page 20 Plaatsing De volgende richtlijnen in overeenstemming met de normen TPG G 704 01, ČSN 127040 en ČSN 127010 moeten in acht worden genomen voor de juiste werking en opstelling van het apparaat. Pak het apparaat uit een controleer of het tijdens het transport niet is beschadigd. Plaats het apparaat op een horizontale oppervlakte (de maximale oneff...
- Page 21 Veiligheidsvoorzieningen in verband met brandpreventie conform ČSN 061008 art. 21 • het apparaat mag uitsluitend door volwassenen bediend worden • het apparaat kan veilig gebruikt worden in overeenstemming van de volgende normen: ČSN 33 2000-4-482: Brandbeveiliging in gebieden met een speciaal risico of gevaar ČSN 33 2000-4-42: Bescherming tegen invloeden van warmte •...
-
Page 23: Gebruiksaanwijzing
GEBRUIKSAANWIJZING Opgelet! Voordat u het apparaat gebruikt, moet u de beschermende folie van het gehele oppervlak verwijderen, het vervolgens goed met water en afwasmiddel wassen en daarna met een vochtige doek afnemen. Schakel met de hoofdschakelaar (A) de stroomtoevoer in, draai de knop (B) en stel het gewenste vermogen in. -
Page 24: Reiniging En Onderhoud
REINIGING EN ONDERHOUD Het apparaat moet ten minste 2x per jaar door een gespecialiseerde service gecontroleerd worden. Alle ingrepen aan het apparaat mogen slechts door een gekwalificeerd persoon worden uitgevoerd, die da- artoe bevoegd is. OPGELET! Het apparaat mag niet schoongemaakt worden met een directe waterstraal of met een ho- gedrukreiniger. - Page 25 WIRING DIAGRAM / SCHALTPLAN / SCHÉMA DU ELECTRIQUE PD - 2020 LS*RS*MS*...
- Page 26 PD - 2020 LB*RB*MB*...
- Page 27 PM - 2015 L/R/LTF PS - 2010 L/R...
- Page 28 PM - 2015 LB/RB PMS- 2010 LB/RB...
-
Page 29: Prohlášení O Souladu S Normami
PROHLÁŠENÍ O SOULADU S NORMAMI TECHNICKÁ DATA KONTROLA OBALU A ZAŘÍZENÍ... - Page 30 UMÍSTĚNÍ BEZPEČNOSTNÍ OPATŘENÍ Z HLEDISKA POŽÁRNÍ OCHRANY PODLE ČSN 061008 ČL. 21...
- Page 31 INSTALACE PŘIPOJENÍ ELEKTRICKÉHO KABELU DO SÍTĚ...
-
Page 32: Návod K Použití
NÁVOD K POUŽITÍ... -
Page 33: Čistění A Údržba
ČIŠTENÍ A ÚDRŽBA Přístroj se musí alespoň 2 x ročně překontrolovat odborným servisem. Veškeré zásahy do přístroje může provádět pouze kvalifi kovaná osoba, která má k takovým to úkonům oprávnění. POZOR! Zařízení se nesmí čistit přímou nebo tlakovou vodou. Čistěte zařízení denně. Denní údržba prodlužuje životnost a účinnost zařízení. - Page 34 SCHÉMA ZAPOJENÍ: PS - 2010, PM - 2015...
- Page 35 SCHÉMA ZAPOJENÍ: PD - 2020...
-
Page 36: Oświadczenie O Zgodności Z Normami
OŚWIADCZENIE ZGODNOŚCI Z NORMAMI Producent oświadcza, że urządzenia są wykonane według polskich norm i przepisów Unii Europejskiej.Montaż musi być przeprowadzony zgodnie z obowiązującymi normami, zwłaszcza w kwestii odpowiedniego wietrzenia pomieszczeń i systemu odprowadzenia spalin. Uwaga! Producent nie odpowiada za szkody wynikłe pośrednio lub bezpośrednio przez: złą instalacje, niewłaściwą... - Page 37 INFORMACJA O INSTALACJI, UMIEJSCOWIENIE Do regulacji i instalacji urządzenia jest konieczne, by pomieszczenie - kuchnia - było odpowidnio wietrzone (wg istniejących norm). Jeżeli urządzenie będzie umieszczone tak, że będzie stykać się ze ścianą pomieszczenia (kuchni), musi być ściana odporna na temperaturę powyżej 60°C. Ważne jest by po odpakowaniu urządzenia, skontrolować...
- Page 38 PODŁĄCZENIE PRZEWODU ELEKTRYCZNEGO DO SIECI...
-
Page 39: Instrukcja Obsługi
INSTRUKCJA OBSŁUGI... -
Page 40: Czyszczenie I Konserwacja
CZYSZCZENIE I KONSERWACJA... - Page 41 SCHEMAT PODŁĄCZENIA: PS - 2010, PM - 2015...
- Page 42 SCHEMAT PODŁĄCZENIA: PD - 2020...
-
Page 43: Izjava O Saglasnosti Sa Normama
IZJAVA O SAGLASNOSTI SA NORMAMA Proizvodjač proglašava da uredjaji ispunjavaju norme evropskog parlamenta i savjeta 2004/108/ES, 2006/95/ES. Instalacija mora biti provedena prema važećim normama. Pozor, proizvodjač ne snosi odgovornost u slučaju direktnog i/ili inderektnog oštećenja, a koje može biti uzrokovano neodgovornom ili neprofesionalnom instalacijom, neispravnom opravom i/ili koriš- tenjem, nedovoljnim održavanjem i čišćenjem, te ostalim faktorima koji su uvedeni u uputstvu, od- nosno uslovima prodaje. - Page 44 KONTROLA PAKOVANJA I APARATA POZICIJA Za ispravan rad i položaj aparata neophodno je dodržavati smjernice i norme propisane u uputstvu. Raspakujte uredjaj i prekontrolišite da se nije slučajno oštetio tijekom transporta. Smjestite uredjaj na vodoravnu podlogu (maximalna neravnina do 2°). Male neravnine možemo regulisati nožicama. Ako je aparat smješten tako da će biti u neposrednoj blizini namještaja, taj mora biti otporan na toplotu od 60°C.
- Page 45 INSTALACIJE Važno: Proizvodjač ne daje nikakvu garanciju na greške uzrokovane neispravnim korištenjem, nepridržavanjem danih instrukcija ili neodgovornim korištenjem proizvoda. Instalaciju, izmjene i oprave, a jednako tako i demontažu, ukoliko je aparat oštećen, može provesti samo odgovorna osoba, a to povjerena autorizovanim servisom. I to na osnovu ugovora o prodaji i održavanju koji može biti sklopljen samo sa ofi...
- Page 46 Stupanj zapaljivosti Gradjevinski materijal A - nezapaljive granit, pijesak, beton, cigle, keramičke pločice, žbuka B - teško zapaljive akumin, heraklit, lihnos, itaver C1 - veoma zapaljive drvo, sirkoklit, tvrdi papir, sadrokarton C2 - srednje zapaljive iverica, solodur, pluto, guma, linoleum C3 - lehce hořlavé...
-
Page 47: Uputstvo Za Upotrebu
UPUTSTVO ZA UPOTREBU Pozor! Prije nego što počnete aparat koristiti, obavezno je skinuti zaštitne folije, dobro ga oprati vodom i deterdžentom za sudje, a potom obrišite vlažnom krpom. Nikad ne ostavljajte aparat bez nadzora. Uključite aparat prekidačem (A) okrenite regulator (B) i podesite željenu jačinu. Lampice (C) i (D) će se razsvijetliti. -
Page 48: Čišćenje I Održavanje
ČIŠĆENJE I ODRŽAVANJE Aparat prekontrolišite barem 2 x godišnje autorizovanim serviserom. Bilo kakve oprave ili instalacije mogu biti provedene samo kvalifi kovanom osobom koja je za takve zadatke odgovorna. POZOR! Aparat ne smijete čistiti vodom koja je pod pritiskom; npr. tuš, crijevo. Čistite ga svakodnevno. Dnevno održavanje produžava život i upotrebnu vrijednost aparata. - Page 49 SHEMA PRIKLJUČKA: PM 2015 / PS 2010...
- Page 50 SHEMA PRIKLJUČKA: PD 2010...
- Page 51 List of service organizations: CZ: RM GASTRO CZ s. r. o., Náchodská 818/16, Praha 9 Tel. +420 281 926 604, info@rmgastro.cz, www.rmgastro.cz SK: RM Gastro Slovakia, Rybárska 1, Nové Město nad Váhom Tel.: +421 32 7717061, obchod@rmgastro.sk, www.rmgastro.sk PL: RM GASTRO Polska Sp. z o. o., ul. Skoczowska 94, 43-450 Ustroń Tel.: +33 854 73 26, www.rmgastro.pl...
