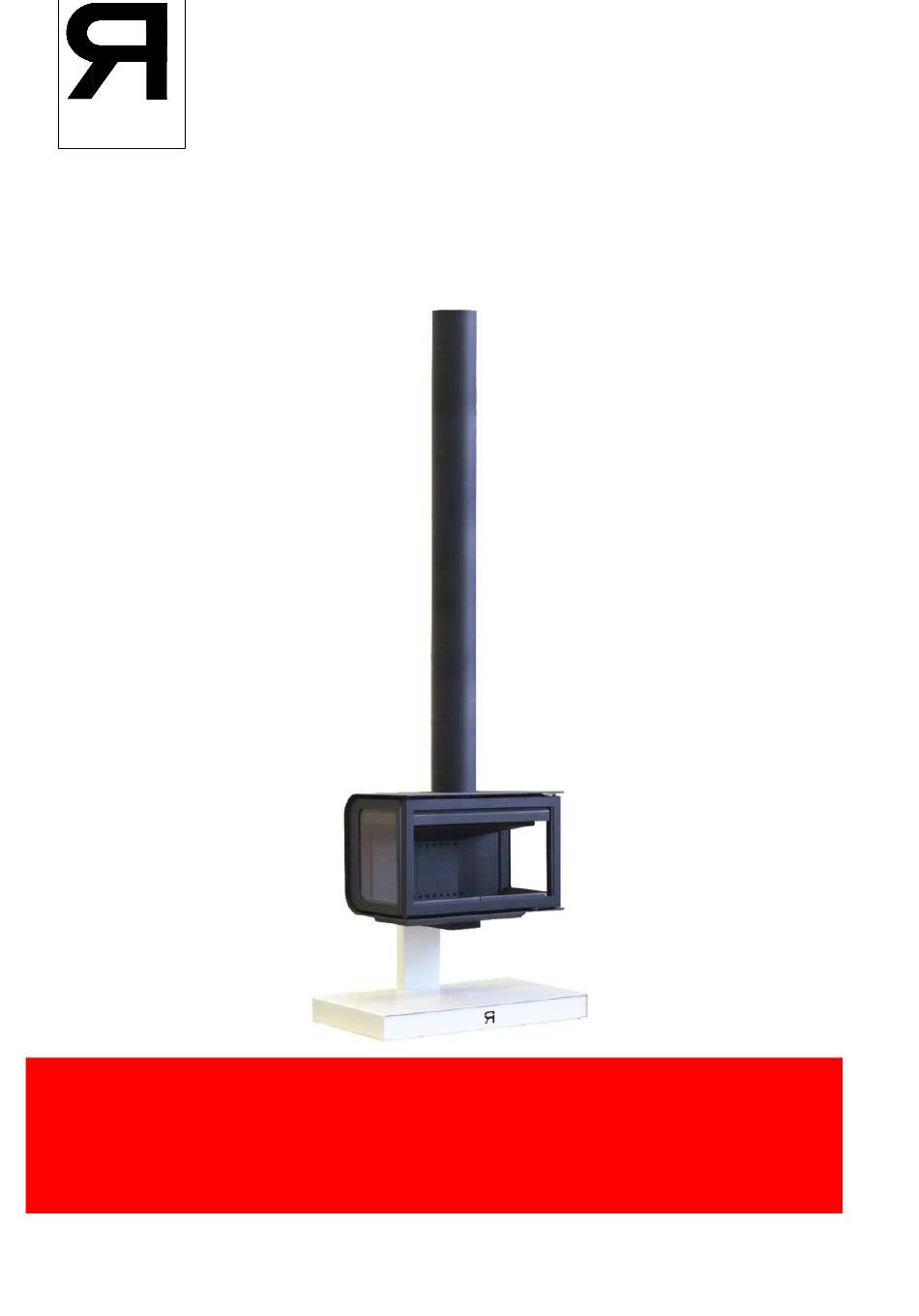

ROCAL
MANUFACTURAS S.A.
MANUAL DE CARACTERISTICAS, INSTALACION Y FUNCIONAMIENTO
USER'S GUIDE ON CHARACTERISTICS, ASSEMBLY AND OPERATING
MANUEL DES CARACTERISTIQUES, INSTALLATION ET FONCTIONNEMENT
MANUALE DI INSTALLAZIONE E FUNZIONAMENTO CON SPECIFICHE TECNICHE
MANUAL CARACTERÍSTICAS E INSTALAÇÃO E OPERAÇÃO
MANUFACTURAS ROCAL SA
Raval Sant Antoni, Nº 2
(08540) Centelles
Barcelona (Spain)
N.I.F.: A 58618380

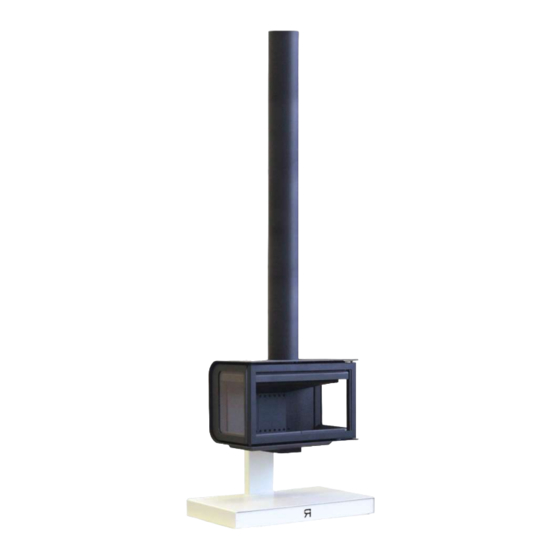

CITY
X1300
Advertisement
Chapters
Table of Contents
Related Manuals for Rocal CITY X1300
Summary of Contents for Rocal CITY X1300
- Page 1 MANUFACTURAS ROCAL SA Raval Sant Antoni, Nº 2 (08540) Centelles Barcelona (Spain) N.I.F.: A 58618380 ROCAL MANUFACTURAS S.A. CITY X1300 MANUAL DE CARACTERISTICAS, INSTALACION Y FUNCIONAMIENTO USER’S GUIDE ON CHARACTERISTICS, ASSEMBLY AND OPERATING MANUEL DES CARACTERISTIQUES, INSTALLATION ET FONCTIONNEMENT MANUALE DI INSTALLAZIONE E FUNZIONAMENTO CON SPECIFICHE TECNICHE...
- Page 2 El equipo de Rocal le da las gracias por depositar su confianza en nosotros y elegir uno de nuestros productos, disfrute su compra. Our full team in Rocal thanks you for your trust and confidence and for choosing one of our products. Enjoy your purchase.
- Page 3 ESPAÑOL INDEX 1. CARACTERISTICAS ..................................3 1.1 Características técnicas ................................3 1.2 Detalle de los componentes de entrega ............................. 3 1.3 Esquema de las medidas del aparato ............................3 2. REQUISITOS PREVIOS A LA INSTALACION ..........................3 2.1 Suelo ......................................4 2.3 Conducto de salida de humos ..............................
- Page 4 1. CARACTERISTICAS 1.1 Características técnicas Parámetro Valor Tiro mínimo – máximo 11-13 Pa 3,6 kg/h Consumo de combustible 13 g/s Caudal másico de los humos 85 % Rendimiento 14 kW Potencia calorífica cedida al ambiente 9,5 - 17 kW Rango de potencia 0,08% Concentración de CO medio al 13% de O 28,72 mg/Nm...
- Page 5 2.6 Modificaciones del aparato. Cualquier modificación que se pretenda en el aparato debe estar autorizada por escrito por Manufacturas Rocal SA. Es recomendable, además, utilizar únicamente las piezas de repuesto originales o recomendadas por Manufacturas Rocal SA.
- Page 6 5.1.1 Bloqueo de mecanismos. Es necesario comprobar la ausencia de bloqueo de todos los mecanismos (registros, puerta, entrada de aire exterior, etc.) después de un período prolongado de parada. 5.1.2. Recambios. Utilice únicamente las piezas de repuesto originales o recomendadas por manufacturas Rocal S.A. Véase la imagen V del documento ANEXO.
- Page 7 6. PROBLEMAS: CAUSA Y SOLUCIÓN A continuación les mostramos una tabla con las posibles anomalías, sus causas y los remedios que debe seguir: PROBLEMA CAUSA SOLUCION 1. Revoca humo y/o Conducto incorrecto Revisión del conducto: tiro insuficiente -conexión -diámetro -fugas en su trayecto -longitud insuficiente -salida al exterior -posibles elementos que obstruyan la salida...
- Page 8 SOLICITAR PIEZAS DE RECAMBIO. La revisión del aparato así como la instalación y los conductos, es necesario que sea realizada por un profesional. Para cualquier duda sobre lo aquí descrito, consulte con su distribuidor Rocal. ATENCIÓN: Todas las pruebas han sido realizadas siguiendo la Normativa UNE-EN13240:2002-A2:2005-AC:2006-A2:2005/AC:2007 “Estufas...
- Page 9 ENGLISH INDEX 1. SPECIFICATIONS ................................... 9 1.1 Technical specifications ................................9 1.2 Breakdown of delivery components ............................9 1.3 Diagram of the equipment's measurements ..........................9 2. REQUIREMENTS PRIOR TO INSTALLATION ..........................9 2.1 Ground ....................................... 9 2.3 Flue liner....................................10 2.4 Type of appliance.
- Page 10 1. SPECIFICATIONS 1.1 Technical specifications Parameter Value Minimum - Maximum draught 11-13 Pa Fuel consumption 3,6 kg/h Smoke mass flow rate 13 g/s Performance 85 % Nominal output 14 kW Power range 9,5 - 17 kW Average CO concentration at 13% of O2 0,08% Particle concentration 28,72 mg/Nm...
- Page 11 2.7 Changes to the device. Any intended change to the equipment must be authorized in writing by Manufacturas Rocal, S.A. We also recommend using only original spare parts or parts recommended by Manufacturas Rocal, S.A.
- Page 12 5.1.1 Locking mechanisms. You need to make sure no mechanisms are locked (registers, door, air inlet, etc.) after an extended shutdown period. 5.1.2. Spare parts. Use only original spare parts, or parts recommended by Manufacturas Rocal, S.A. See picture on section “V” of the ANNEXED document.
- Page 13 6. PROBLEMS: CAUSE AND SOLUTION Below is a table of possible anomalies, their causes and solutions: PROBLEM CAUSE SOLUTION 1. Rejects smoke and / or Incorrect duct Duct servicing*: insufficient draught -connection -diameter -leaks -insufficient length -outdoor access -possible elements blocking the exit Lack of air supply for combustion Check vents and / or outside air supply.
- Page 14 The review of the equipment, the installation and ducts must be carried out by a professional. In case of doubt regarding the described herein, please contact your Rocal dealer. FAILURE TO COMPLY WITH THE OBLIGATIONS DESCRIBED HEREIN OR IMPROPER HANDLING OF THE EQUIPMENT SHALL EXONERATE THE MANUFACTURER OF ANY LIABILITY.
-
Page 15: Table Of Contents
FRANÇAIS TABLE DES MATIÈRES 1. CARACTÉRISTIQUES ................................... 15 1.1 Caractéristiques techniques ..............................15 1.2 Detalle de los componentes de entrega ........................... 15 1.3 Schéma avec les mesures de l'appareil ........................... 15 2. CONDITIONS PRÉALABLES REQUISES POUR L'INSTALLATION ................... 15 2.1 Sol......................................16 2.2 Paroi ...................................... -
Page 16: Caractéristiques
1. CARACTÉRISTIQUES 1.1 Caractéristiques techniques Paramètre Valeur Tirage minimum – maximum 11-13 Pa Consommation de combustible 3,6 kg/h Débit massique des fumées 13 g/s Rendement 85 % Pouvoir calorifique dégagé 14 kW Gamme de pouvoir 9,5 - 17 kW Concentration moyenne de CO à 13% de O 0,08% Concentration de particules 28,72 mg/Nm... -
Page 17: Sol
2.7. Modifications de l'appareil. Toute modification réalisée sur l'appareil doit préalablement être autorisée par écrit par Manufacturas Rocal SA. De plus, il convient d'utiliser uniquement des pièces de rechange d'origine ou recommandées par Manufacturas Rocal SA. -
Page 18: Registre Primaire
5.1.1 Blocage des mécanismes. Il est nécessaire de vérifier que l'ensemble des mécanismes ne restent pas bloqués (registres, porte, entrée air exteriour, etc.), après une période prolongée sans utiliser l'appareil. 5.1.2. Pièces de rechange. Utilisez uniquement les pièces de rechange d'origine ou recommandées par manufacturas Rocal S.A. Consultez l'image “V” du document ANNEXE. -
Page 19: Problèmes: Cause Et Solution
6. PROBLÈMES: CAUSE ET SOLUTION Le tableau présenté ci-dessous indique les anomalies rencontrées, leurs causes et les mesures à mettre en œuvre pour résoudre les problèmes: PROBLEMA CAUSA SOLUCION 1. Dégagement de fumée Conduit inapproprié Inspection du conduit*: et/ou tirage insuffisant -raccordement -diamètre -fuites le long du conduit... -
Page 20: Étiquetage Ce
CE NUMERO EST INDISPENSABLE POUR COMMANDER DES PIECES DE RECHANGE. L'inspection de l'appareil, ainsi que l'installation et les conduits doivent être réalisés par un professionnel. Pour toute information supplémentaire à celles décrites dans ce document, consultez votre distributeur Rocal. ATTENTION : Tous les essais ont été... - Page 21 ITALIANO INDICE 1. SPECIFICHE ....................................21 1.1 Specifiche tecniche .................................. 21 1.2 Dettaglio dei componenti di consegna ............................. 21 1.3 Schema delle misure dell’impianto ............................21 2. REQUISITI PRIMA DELL’INSTALLAZIONE ..........................21 2.1 Pavimento ....................................22 2.2 Muro......................................22 2.3 Condotta di uscita fumi ................................
-
Page 22: Specifiche
1. SPECIFICHE 1.1 Specifiche tecniche Parametro Valore Tiraggio minimo – massimo 11-13 Pa Consumo di combustibile 3,6 kg/h Portata massica dei fumi 13 g/s Rendimento 85 % Potenza termica ceduta all’ambiente 14 kW Gamma di potenza 9,5 - 17 kW Concentrazione di CO medio al 13% di O 0,08% Concentrazione di particelle... -
Page 23: Pavimento
In questo caso deve essere compensata la estrazione con la relativa entrata d’aria esterna. 2.7 Modifiche dell’impianto. Ogni modifica voluta sull’impianto deve essere autorizzata per scritto da parte di Manufacturas Rocal SA. È consigliato, inoltre, usare soltanto i pezzi di ricambio originali o consigliati da Manufacturas Rocal SA. -
Page 24: Registro Secondario
5.1.1 Blocco dei meccanismi. È necessario verificare l’assenza di blocco di tutti i meccanismi dopo un lungo periodo fermo. 5.1.2. Ricambi. Usate soltanto i pezzi di ricambio originali o consigliati da Manufacturas Rocal S.A. Vedi l’immagine “V” del documento ALLEGATO. -
Page 25: Problemi: Causa E Soluzione
6. PROBLEMI: CAUSA E SOLUZIONE Di seguito vi mostriamo una tabella con le possibili anomalie, le loro cause e i rimedi che dovete seguire: PROBLEMA CAUSA SOLUZIONE 1. Manda indietro il Condotta incorretta Controllo della condotta *: fumo tiraggio - connessione insufficiente - diametro - fughe durante il suo tragitto... -
Page 26: Marcatura Ce
Siano i controlli dell’impianto che l’installazione e le condotte, devono essere effettuati da un professionista. Per qualsiasi dubbio su quanto descritto, consultate il vostro distributore Rocal. L’INADEMPIMENTO DEGLI OBBLIGHI QUI DESCRITTI O UNA MANIPOLAZIONE INDEBITA DELL’IMPIANTO ESIME IL PRODUTTORE DA OGNI RESPONSABILITÀ. - Page 27 PORTUGUES ÍNDICE 1. DETALHES ....................................27 1.1 Detalhes técnicos ..................................27 1.2 Detalhe componentes de entrega ............................27 1.3 Esquema de las medidas del aparato ............................27 2. REQUISITOS PREVIOS A LA INSTALACION ..........................27 2.1 Suelo ......................................28 2.3 Duto saída fumo ..................................28 2.7 Alteração do aparelho ................................
-
Page 28: Detalhes
1. DETALHES técnicos 1.1 Detalhes Parámetro Valor Tiragem mínima - máxima 11-13 Pa 3,6 kg/h Consumo 13 g/s Taxa de fluxo de massa de fumaça 85 % Atuação 14 kW Potência 9,5 - 17 kW Gama de potência 0,08% A concentração média de CO em 13% O 28,72 mg/Nm Concentração de partículas 13 Pa... -
Page 29: Suelo
Além disso, observe o funcionamento simultâneo com outros dispositivos de ventilação e / ou calor, tais como 2.7 Alteração do aparelho. Cualquier modificación que se pretenda en el aparato debe estar autorizada por escrito por Manufacturas Rocal SA. Es recomendable además, utilizar únicamente las piezas de repuesto originales o recomendadas por Manufacturas Rocal 3. INSTALAÇÃO 3.1 Processo de instalação. -
Page 30: Registro Secundario
5.1.2. Parts. Use apenas peças originais peças fabricadas ou recomendados Rocal SA Ver foto “V” do documento anexado. 5.2. Limpieza. É importante que o dispositivo é limpo de detritos de modo que todos os mecanismos de funcionar correctamente. -
Page 31: Problemas: Causa Y Solucion
6. PROBLEMAS: CAUSA Y SOLUCION A seguir, apresentamos uma tabela de possíveis anomalias, suas causas e remédios que você deve seguir: PROBLEMA CAUSA SOLUCION 1. Revoga fumaça e / ou Conduta incorrecta Verifique tubulação: inclinação insuficiente - Conexão - Diâmetro - Vazamentos em seu caminho - Comprimento insuficiente - Chamadas de saída... -
Page 32: Marcado Ce
ESTE NÚMERO É NECESSÁRIO PARA OBTER PEÇAS DE REPOSIÇÃO A revisão do aparelho e da instalação e dutos, isso deve ser feito por um profissional. Para quaisquer questões sobre o que está descrito aqui, contate o seu revendedor Rocal. ATENCIÓN: Todos os testes são realizados na Norma UNE-EN13240:2002-A2:2005-AC:2006-... - Page 33 ANEXO/ANNEX/ANNEXE/ANESSO...
- Page 34 FALTA IMATGE ENTREGA...
- Page 37 A.10 A.11...
- Page 38 A.12 A.13...
- Page 39 B.10...
- Page 40 B.11 B.12 B.13 B.14 B.15 B.16...
- Page 41 B.17 B.18...
- Page 44 X1300-36C VRX1300-26 X1300V3-200/1 VRX1300-24 VRX1300-24 VRX1300-21 VRX1300-25 VRX1300-20 X1300-25 VRX1300-22 X1300V3-200 X1300V3-200/1 VRX1300-23 X1300-40D VRX1300-23 Versión 1.1 (09/03/2018)
