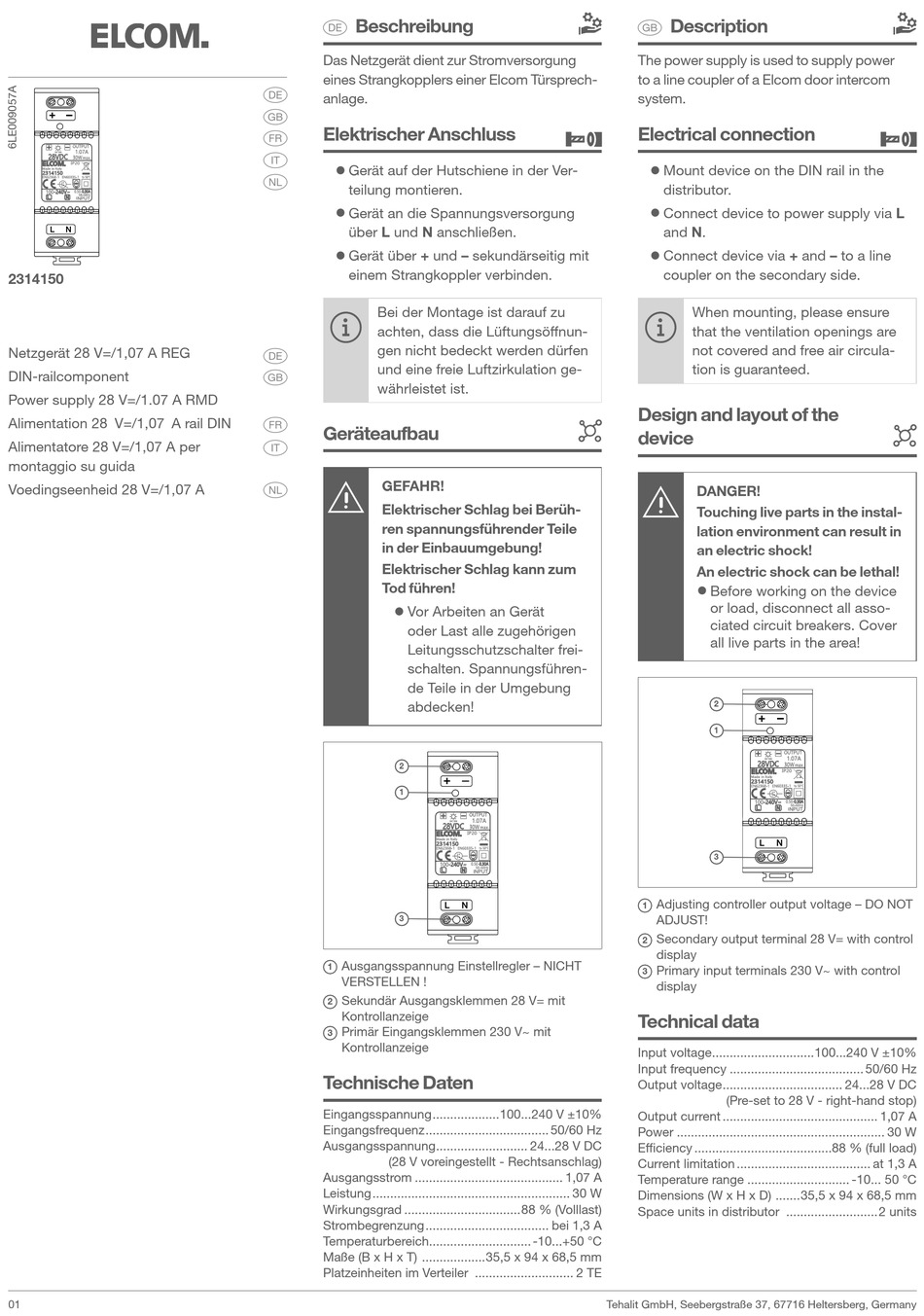

ELCOM 2314150 Quick Start Manual

2314150
Netzgerät 28 V=/1,07 A REG
DIN-railcomponent
Power supply 28 V=/1.07 A RMD
Alimentation 28 V=/1,07 A rail DIN
Alimentatore 28 V=/1,07 A per
montaggio su guida
Voedingseenheid 28 V=/1,07 A
01
Beschreibung
e
Das Netzgerät dient zur Stromversorgung
eines Strangkopplers einer Elcom Türsprech-
e
anlage.
z
Elektrischer Anschluss
a
y
•
Gerät auf der Hutschiene in der Ver-
i
teilung montieren.
•
Gerät an die Spannungsversorgung
über L und N anschließen.
•
Gerät über + und – sekundärseitig mit
einem Strangkoppler verbinden.
Bei der Montage ist darauf zu
achten, dass die Lüftungsöffnun-
gen nicht bedeckt werden dürfen
e
und eine freie Luftzirkulation ge-
z
währleistet ist.
a
Geräteaufbau
y
GEFAHR!
i
Elektrischer Schlag bei Berüh-
ren spannungsführender Teile
in der Einbauumgebung!
Elektrischer Schlag kann zum
Tod führen!
•
Vor Arbeiten an Gerät
oder Last alle zugehörigen
Leitungsschutzschalter frei-
schalten. Spannungsführen-
de Teile in der Umgebung
abdecken!
2
1
3
Ausgangsspannung Einstellregler – NICHT
1
VERSTELLEN !
Sekundär Ausgangsklemmen 28 V= mit
2
Kontrollanzeige
Primär Eingangsklemmen 230 V~ mit
3
Kontrollanzeige
Technische Daten
Eingangsspannung ...................100...240 V ±10%
Eingangsfrequenz ................................... 50/60 Hz
Ausgangsspannung .......................... 24...28 V DC
(28 V voreingestellt - Rechtsanschlag)
Ausgangsstrom .......................................... 1,07 A
Leistung ........................................................ 30 W
Wirkungsgrad .................................88 % (Volllast)
Strombegrenzung ................................... bei 1,3 A
Temperaturbereich............................. -10...+50 °C
Maße (B x H x T) ..................35,5 x 94 x 68,5 mm
Platzeinheiten im Verteiler ............................ 2 TE

Description

z
The power supply is used to supply power
to a line coupler of a Elcom door intercom
system.

Electrical connection

•
Mount device on the DIN rail in the
distributor.
•
Connect device to power supply via L
and N.
•
Connect device via + and – to a line
coupler on the secondary side.
When mounting, please ensure
that the ventilation openings are
not covered and free air circula-
tion is guaranteed.
Design and layout of the
device
DANGER!
Touching live parts in the instal-
lation environment can result in
an electric shock!
An electric shock can be lethal!
•
Before working on the device
or load, disconnect all asso-
ciated circuit breakers. Cover
all live parts in the area!
2
1
3
Adjusting controller output voltage – DO NOT
1
ADJUST!
Secondary output terminal 28 V= with control
2
display
Primary input terminals 230 V~ with control
3
display

Technical data

Input voltage .............................100...240 V ±10%
Input frequency ...................................... 50/60 Hz
Output voltage .................................. 24...28 V DC
(Pre-set to 28 V - right-hand stop)
Output current ............................................ 1,07 A
Power ........................................................... 30 W
Efficiency .......................................88 % (full load)
Current limitation ...................................... at 1,3 A
Temperature range ............................. -10... 50 °C
Dimensions (W x H x D) .......35,5 x 94 x 68,5 mm
Space units in distributor ..........................2 units
