Ditel ANA User Manual

Analog output 0-10 v / 4-20 ma option
Hide thumbs
Table of Contents
  • Table of Contents
  • Instalación de la Opción de Salida Analógica
  • Conexionado
  • Especificaciones Técnicas
  • Programación Salida Analogica Beta
  • Selección del Tipo de Salida
  • Programación de la Escala
  • Filtro
  • Programación Salida Analógica Alpha/Gamma
  • Selección del Tipo de Salida
  • Programación de la Escala
  • Filtro

Advertisement

Available languages

Available languages

Quick Links

Download this manual
ESPAÑOL
OPCIÓN DE SALIDA ANALÓGICA 0-10 V / 4-20 mA
MANUAL DE USUARIO ............................................................. 2/10
FRANÇAIS
OPTION DE SORTIE ANALOGIQUE 0-10 V / 4-20 mA
MANUEL DE L'UTILISATEUR .................................................... 11/19
ENGLISH
ANALOG OUTPUT 0-10 V / 4-20 mA OPTION
USER MANUAL ........................................................................ 20/28
KOSMOS SERIE
DISEÑOS Y TECNOLOGÍA, S.A.
Xarol, 6 B
P.I. Les Guixeres
08915 Badalona (Barcelona) - Spain
www.ditel.es
Tel. +34 933 394 758
Fax +34 934 903 145
Email: comercial@ditel.es ; web: www.ditel.es
ANA
ANA
20230502
30728013

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ANA and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Ditel ANA

Summary of Contents for Ditel ANA

  • Page 1 ANALOG OUTPUT 0-10 V / 4-20 mA OPTION USER MANUAL ................ 20/28 DISEÑOS Y TECNOLOGÍA, S.A. Tel. +34 933 394 758 Xarol, 6 B P.I. Les Guixeres Fax +34 934 903 145 08915 Badalona (Barcelona) - Spain Email: comercial@ditel.es ; web: www.ditel.es 20230502 30728013 KOSMOS SERIE www.ditel.es...

  • Page 2: Table Of Contents

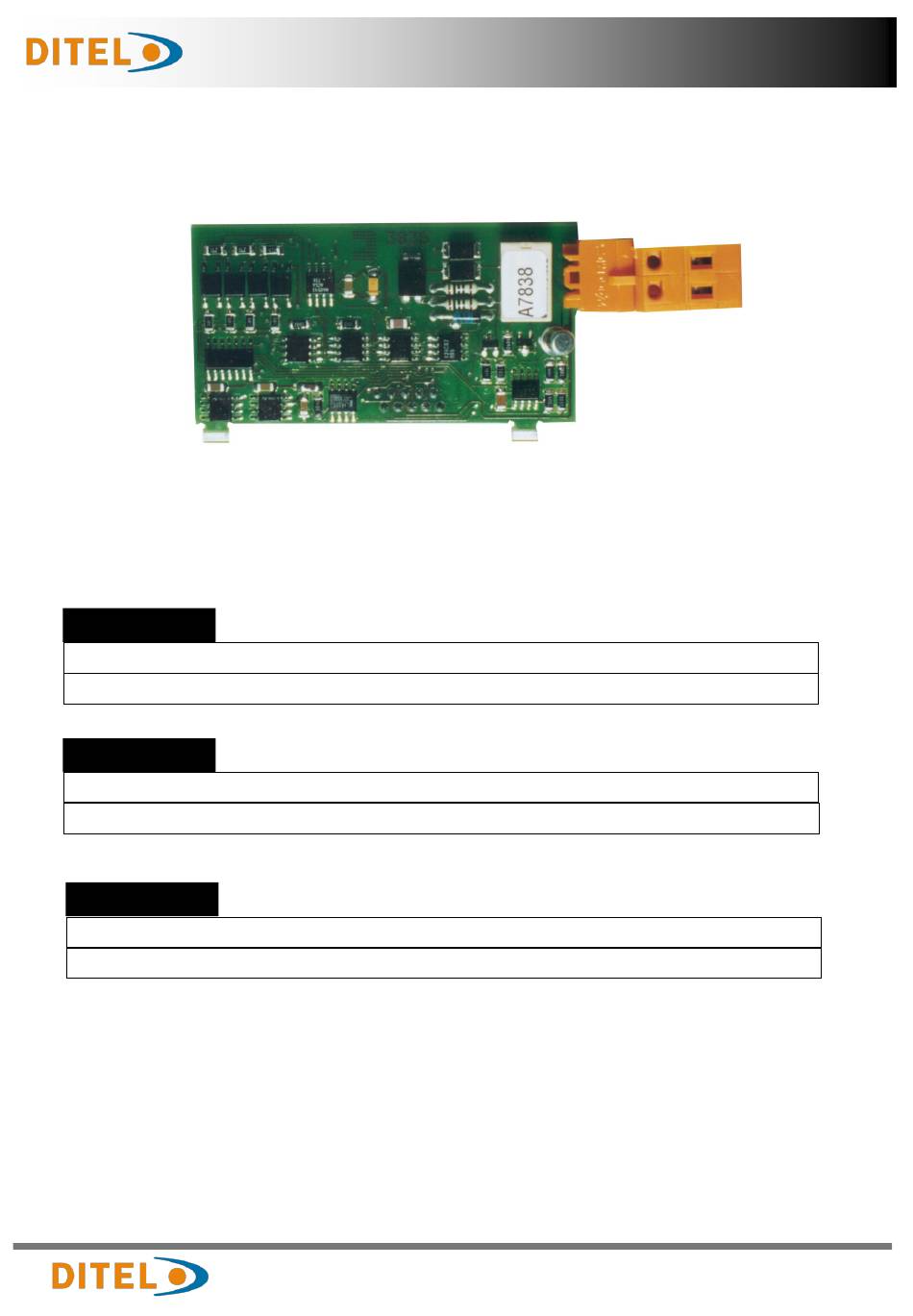

    Las salidas están aisladas respecto de la señal de entrada. La tarjeta dispone de un conector de dos vías [ANA (+) y ANA (-)] que proporciona una señal de variación entre 0 y 10V ó entre 4mA y 20mA linealmente proporcional a una variación de display definida por el usuario.
