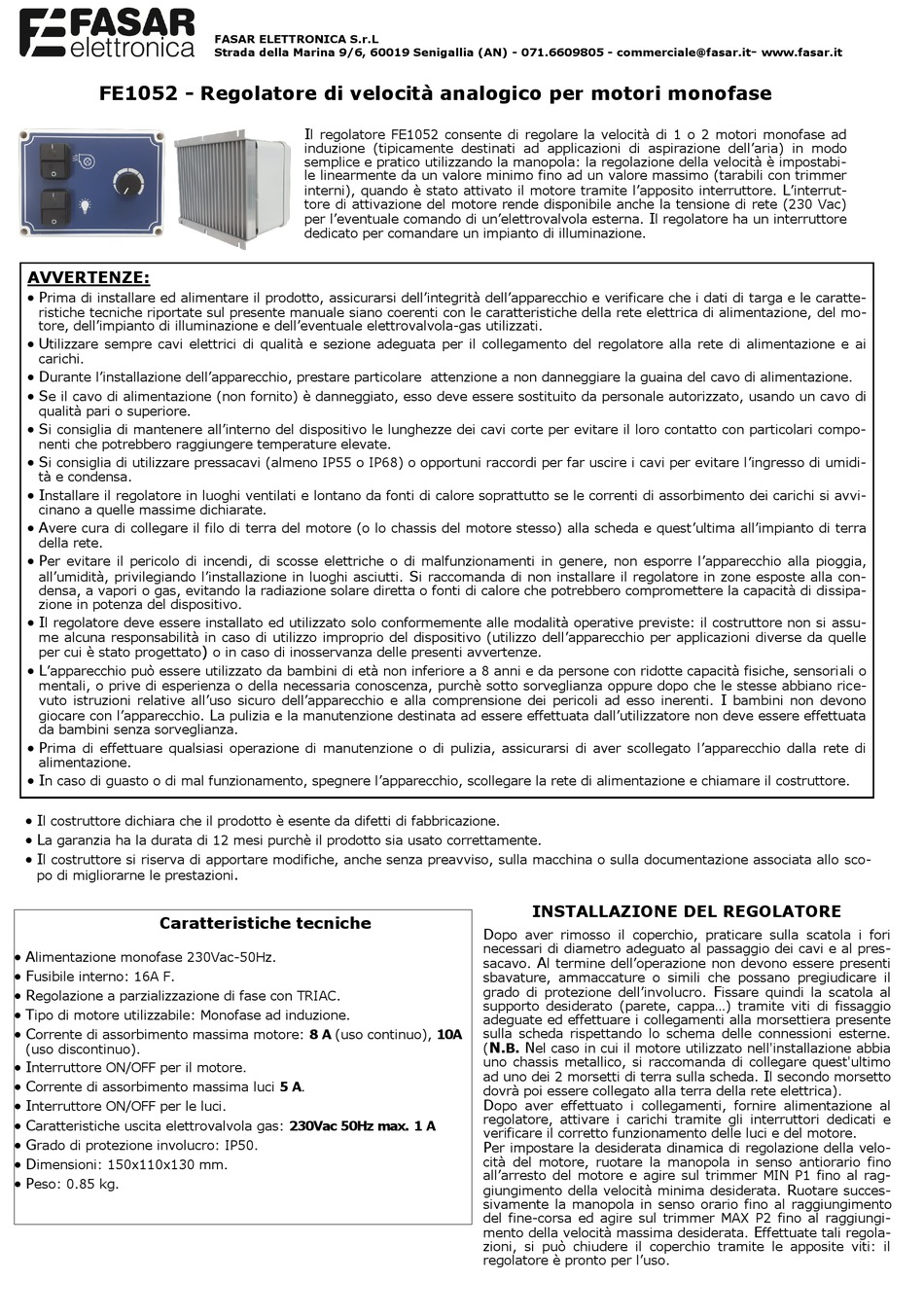

FASAR ELETTRONICA FE1052 Manual

FE1052 - Regolatore di velocità analogico per motori monofase
AVVERTENZE:

P
rima di installare ed alimentare il prodotto, assicurarsi dell'integrità dell'apparecchio e verificare che i dati di targa e le caratte-
ristiche tecniche riportate sul presente manuale siano coerenti con le caratteristiche della rete elettrica di alimentazione, del mo-
tore, dell'impianto di illuminazione e dell'eventuale elettrovalvola-gas utilizzati.

U
tilizzare sempre cavi elettrici di qualità e sezione adeguata per il collegamento del regolatore alla rete di alimentazione e ai
carichi.

D
urante l'installazione dell'apparecchio, prestare particolare attenzione a non danneggiare la guaina del cavo di alimentazione.

S
e il cavo di alimentazione (non fornito) è danneggiato, esso deve essere sostituito da personale autorizzato, usando un cavo di
qualità pari o superiore.

S
i consiglia di mantenere all'interno del dispositivo le lunghezze dei cavi corte per evitare il loro contatto con particolari compo-
nenti che potrebbero raggiungere temperature elevate.

S
i consiglia di utilizzare pressacavi (almeno IP55 o IP68) o opportuni raccordi per far uscire i cavi per evitare l'ingresso di umidi-
tà e condensa.

I
nstallare il regolatore in luoghi ventilati e lontano da fonti di calore soprattutto se le correnti di assorbimento dei carichi si avvi-
cinano a quelle massime dichiarate.

A
vere cura di collegare il filo di terra del motore (o lo chassis del motore stesso) alla scheda e quest'ultima all'impianto di terra
della rete.

P
er evitare il pericolo di incendi, di scosse elettriche o di malfunzionamenti in genere, non esporre l'apparecchio alla pioggia,
all'umidità, privilegiando l'installazione in luoghi asciutti.
densa, a vapori o gas, evitando la radiazione solare diretta o fonti di calore che potrebbero compromettere la capacità di dissipa-
zione in potenza del dispositivo.

I
l regolatore deve essere installato ed utilizzato solo conformemente alle modalità operative previste: il costruttore non si assu-
me alcuna responsabilità in caso di utilizzo improprio del dispositivo (utilizzo dell'apparecchio per applicazioni diverse da quelle
per cui è stato progettato

L
'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o
mentali, o prive di esperienza o della necessaria conoscenza, purchè sotto sorveglianza oppure dopo che le stesse abbiano rice-
vuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprensione dei pericoli ad esso inerenti.
giocare con l'apparecchio.
da bambini senza sorveglianza.

P
rima di effettuare qualsiasi operazione di manutenzione o di pulizia, assicurarsi di aver scollegato l'apparecchio dalla rete di
alimentazione.

I
n caso di guasto o di mal funzionamento, spegnere l'apparecchio, scollegare la rete di alimentazione e chiamare il costruttore.

I
l costruttore dichiara che il prodotto è esente da difetti di fabbricazione.

L
a garanzia ha la durata di 12 mesi purchè il prodotto sia usato correttamente.

I
l costruttore si riserva di apportare modifiche, anche senza preavviso, sulla macchina o sulla documentazione associata allo sco-
po di migliorarne le prestazioni
Caratteristiche tecniche

A
limentazione monofase 230Vac-50Hz.

F
usibile interno: 16A F.

R
egolazione a parzializzazione di fase con TRIAC.

T
ipo di motore utilizzabile: Monofase ad induzione.

C
orrente di assorbimento massima motore: 8 A (uso continuo), 10A
(uso discontinuo).

I
nterruttore ON/OFF per il motore.

C
orrente di assorbimento massima luci 5 A.

I
nterruttore ON/OFF per le luci.

C
aratteristiche uscita elettrovalvola gas: 230Vac 50Hz max. 1 A

G
rado di protezione involucro: IP50.

D
imensioni: 150x110x130 mm.

P
eso: 0.85 kg.
FASAR ELETTRONICA S.r.L
Strada della Marina 9/6, 60019 Senigallia (AN) - 071.6609805 - commerciale@fasar.it
I

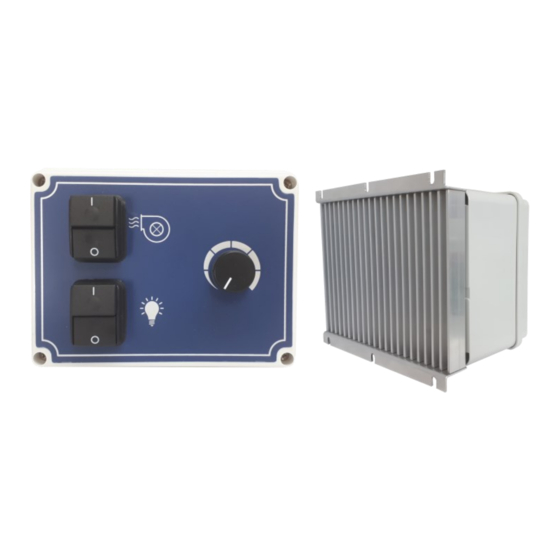

l regolatore FE1052 consente di regolare la velocità di 1 o 2 motori monofase ad
induzione (tipicamente destinati ad applicazioni di aspirazione dell'aria) in modo
semplice e pratico utilizzando la manopola: la regolazione della velocità è impostabi-
le linearmente da un valore minimo fino ad un valore massimo (tarabili con trimmer
interni), quando è stato attivato il motore tramite l'apposito interruttore.
tore di attivazione del motore rende disponibile anche la tensione di rete (230 Vac)
per l'eventuale comando di un'elettrovalvola esterna.
dedicato per comandare un impianto di illuminazione.
)
o in caso di inosservanza delle presenti avvertenze.
L
a pulizia e la manutenzione destinata ad essere effettuata dall'utilizzatore non deve essere effettuata
.
S
i raccomanda di non installare il regolatore in zone esposte alla con-
INSTALLAZIONE DEL REGOLATORE
D
opo aver rimosso il coperchio, praticare sulla scatola i fori
necessari di diametro adeguato al passaggio dei cavi e al pres-
A
sacavo. l termine dell'operazione non devono essere presenti
sbavature, ammaccature o simili che possano pregiudicare il
grado di protezione dell'involucro.
supporto desiderato (parete, cappa...) tramite viti di fissaggio
adeguate ed effettuare i collegamenti alla morsettiera presente
sulla scheda rispettando lo schema delle connessioni esterne.
N N
( .B. el caso in cui il motore utilizzato nell'installazione abbia
uno chassis metallico, si raccomanda di collegare quest'ultimo
ad uno dei 2 morsetti di terra sulla scheda.
dovrà poi essere collegato alla terra della rete elettrica).
D
opo aver effettuato i collegamenti, fornire alimentazione al
regolatore, attivare i carichi tramite gli interruttori dedicati e
verificare il corretto funzionamento delle luci e del motore.
P
er impostare la desiderata dinamica di regolazione della velo-
cità del motore, ruotare la manopola in senso antiorario fino
all'arresto del motore e agire sul trimmer MIN P1 fino al rag-
giungimento della velocità minima desiderata.
sivamente la manopola in senso orario fino al raggiungimento
del fine-corsa ed agire sul trimmer MAX P2 fino al raggiungi-
mento della velocità massima desiderata.
zioni, si può chiudere il coperchio tramite le apposite viti: il
regolatore è pronto per l'uso.
-
