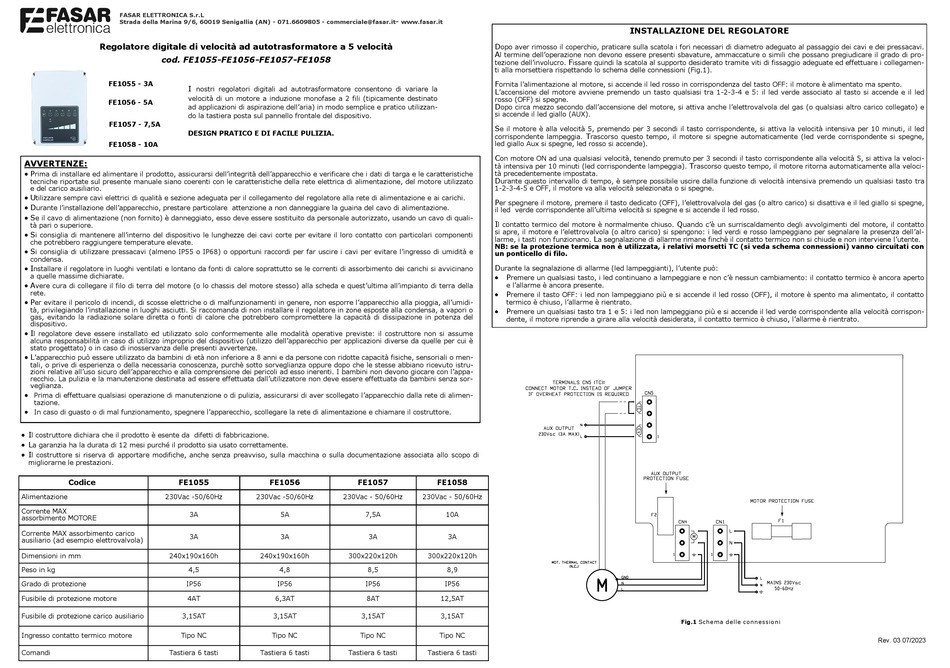

FASAR ELETTRONICA FE1055 Manual

FASAR ELETTRONICA S.r.L
Strada della Marina 9/6, 60019 Senigallia (AN) - 071.6609805 - commerciale@fasar.it
Regolatore digitale di velocità ad autotrasformatore a 5 velocità
cod. FE1055-FE1056-FE1057-FE1058
FE1055 - 3A
I

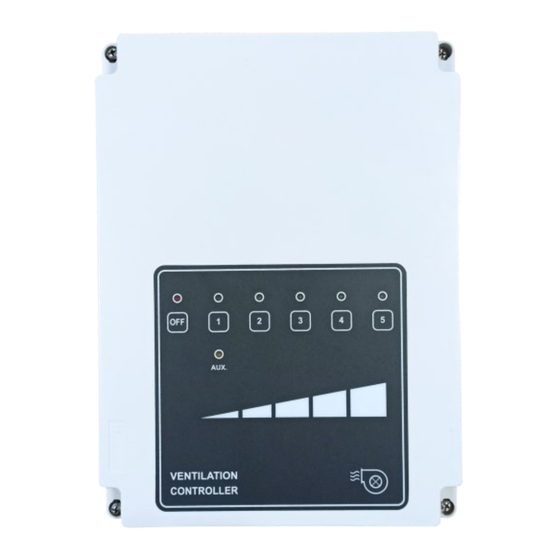

nostri regolatori digitali ad autotrasformatore consentono di variare la
velocità di un motore a induzione monofase a 2 fili (tipicamente destinato
FE1056 - 5A
ad applicazioni di aspirazione dell'aria) in modo semplice e pratico utilizzan-
do la tastiera posta sul pannello frontale del dispositivo.
FE1057 - 7,5A
DESIGN PRATICO E DI FACILE PULIZIA.
FE1058 - 10A
AVVERTENZE:

P
rima di installare ed alimentare il prodotto, assicurarsi dell'integrità dell'apparecchio e verificare che i dati di targa e le caratteristiche
tecniche riportate sul presente manuale siano coerenti con le caratteristiche della rete elettrica di alimentazione, del motore utilizzato
e del carico ausiliario.

U
tilizzare sempre cavi elettrici di qualità e sezione adeguata per il collegamento del regolatore alla rete di alimentazione e ai carichi.

D urante l'installazione dell'apparecchio, prestare particolare attenzione a non danneggiare la guaina del cavo di alimentazione.

S e il cavo di alimentazione (non fornito) è danneggiato, esso deve essere sostituito da personale autorizzato, usando un cavo di quali-
tà pari o superiore.

S i consiglia di mantenere all'interno del dispositivo le lunghezze dei cavi corte per evitare il loro contatto con particolari componenti
che potrebbero raggiungere temperature elevate.

S i consiglia di utilizzare pressacavi (almeno IP55 o IP68) o opportuni raccordi per far uscire i cavi per evitare l'ingresso di umidità e
condensa.

I nstallare il regolatore in luoghi ventilati e lontano da fonti di calore soprattutto se le correnti di assorbimento dei carichi si avvicinano
a quelle massime dichiarate.

A vere cura di collegare il filo di terra del motore (o lo chassis del motore stesso) alla scheda e quest'ultima all'impianto di terra della
rete.
 P
er evitare il pericolo di incendi, di scosse elettriche o di malfunzionamenti in genere, non esporre l'apparecchio alla pioggia, all'umidi-
tà, privilegiando l'installazione in luoghi asciutti. Si raccomanda di non installare il regolatore in zone esposte alla condensa, a vapori o
gas, evitando la radiazione solare diretta o fonti di calore che potrebbero compromettere la capacità di dissipazione in potenza del
dispositivo.
 I
l regolatore deve essere installato ed utilizzato solo conformemente alle modalità operative previste: il costruttore non si assume
alcuna responsabilità in caso di utilizzo improprio del dispositivo (utilizzo dell'apparecchio per applicazioni diverse da quelle per cui è
stato progettato) o in caso di inosservanza delle presenti avvertenze.

L
'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o men-
tali, o prive di esperienza o della necessaria conoscenza, purchè sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istru-
zioni relative all'uso sicuro dell'apparecchio e alla comprensione dei pericoli ad esso inerenti. I bambini non devono giocare con l'appa-
recchio. La pulizia e la manutenzione destinata ad essere effettuata dall'utilizzatore non deve essere effettuata da bambini senza sor-
veglianza.

Prima di effettuare qualsiasi operazione di manutenzione o di pulizia, assicurarsi di aver scollegato l'apparecchio dalla rete di alimen-
tazione.

In caso di guasto o di mal funzionamento, spegnere l'apparecchio, scollegare la rete di alimentazione e chiamare il costruttore.

I
l costruttore dichiara che il prodotto è esente da difetti di fabbricazione.

L
a garanzia ha la durata di 12 mesi purché il prodotto sia usato correttamente.

I
l costruttore si riserva di apportare modifiche, anche senza preavviso, sulla macchina o sulla documentazione associata allo scopo di
migliorarne le prestazioni.
Codice FE1055
Alimentazione 230Vac -50/60Hz
Corrente MAX
3A
assorbimento MOTORE
Corrente MAX assorbimento carico
3A
ausiliario (ad esempio elettrovalvola)
Dimensioni in mm 240x190x160h
Peso in kg 4,5
Grado di protezione IP56
Fusibile di protezione motore 4AT
Fusibile di protezione carico ausiliario 3,15AT
Ingresso contatto termico motore Tipo NC
Comandi Tastiera 6 tasti
-
www.fasar.it
FE1056 FE1057
230Vac -50/60Hz 230Vac - 50/60Hz 230Vac - 50/60Hz
5A 7,5A
3A 3A
240x190x160h 300x220x120h 300x220x120h
4,8 8,5
IP56 IP56
6,3AT 8AT
3,15AT 3,15AT
Tipo NC Tipo NC
Tastiera 6 tasti Tastiera 6 tasti Tastiera 6 tasti
D opo aver rimosso il coperchio, praticare sulla scatola i fori necessari di diametro adeguato al passaggio dei cavi e dei pressacavi.
A
l termine dell'operazione non devono essere presenti sbavature, ammaccature o simili che possano pregiudicare il grado di pro-
F
tezione dell'involucro. issare quindi la scatola al supporto desiderato tramite viti di fissaggio adeguate ed effettuare i collegamen-
ti alla morsettiera rispettando lo schema delle connessioni (Fig.1).
F
ornita l'alimentazione al motore, si accende il led rosso in corrispondenza del tasto OFF: il motore è alimentato ma spento.
L
'accensione del motore avviene premendo un tasto qualsiasi tra 1-2-3-4 e 5: il led verde associato al tasto si accende e il led
rosso (OFF) si spegne.
D
opo circa mezzo secondo dall'accensione del motore, si attiva anche l'elettrovalvola del gas (o qualsiasi altro carico collegato) e
si accende il led giallo (AUX).
S e il motore è alla velocità 5, premendo per 3 secondi il tasto corrispondente, si attiva la velocità intensiva per 10 minuti, il led
T
corrispondente lampeggia. rascorso questo tempo, il motore si spegne automaticamente (led verde corrispondente si spegne,
led giallo Aux si spegne, led rosso si accende).
C
on motore ON ad una qualsiasi velocità, tenendo premuto per 3 secondi il tasto corrispondente alla velocità 5, si attiva la veloci-
tà intensiva per 10 minuti (led corrispondente lampeggia).
tà precedentemente impostata.
D
urante questo intervallo di tempo, è sempre possibile uscire dalla funzione di velocità intensiva premendo un qualsiasi tasto tra
1-2-3-4-5 e OFF, il motore va alla velocità selezionata o si spegne.
P er spegnere il motore, premere il tasto dedicato (OFF), l'elettrovalvola del gas (o altro carico) si disattiva e il led giallo si spegne,
il led verde corrispondente all'ultima velocità si spegne e si accende il led rosso.
I
l contatto termico del motore è normalmente chiuso.
si apre, il motore e l'elettrovalvola (o altro carico) si spengono: i led verdi e rosso lampeggiano per segnalare la presenza dell'al-
L
larme, i tasti non funzionano. a segnalazione di allarme rimane finchè il contatto termico non si chiude e non interviene l'utente.
NB: se la protezione termica non è utilizzata, i relativi morsetti TC (si veda schema connessioni) vanno circuitati con
un ponticello di filo.
D
urante la segnalazione di allarme (led lampeggianti), l'utente può:

P remere un qualsiasi tasto, i led continuano a lampeggiare e non c'è nessun cambiamento: il contatto termico è ancora aperto
e l'allarme è ancora presente.

P remere il tasto OFF: i led non lampeggiano più e si accende il led rosso (OFF), il motore è spento ma alimentato, il contatto
termico è chiuso, l'allarme è rientrato.

P remere un qualsiasi tasto tra 1 e 5: i led non lampeggiano più e si accende il led verde corrispondente alla velocità corrispon-
dente, il motore riprende a girare alla velocità desiderata, il contatto termico è chiuso, l'allarme è rientrato.
FE1058
10A
3A
8,9
IP56
12,5AT
3,15AT
Tipo NC
INSTALLAZIONE DEL REGOLATORE
T
rascorso questo tempo, il motore ritorna automaticamente alla veloci-
Q
uando c'è un surriscaldamento degli avvolgimenti del motore, il contatto
Fig.1 Schema delle connessioni
Rev. 03 07/2023
